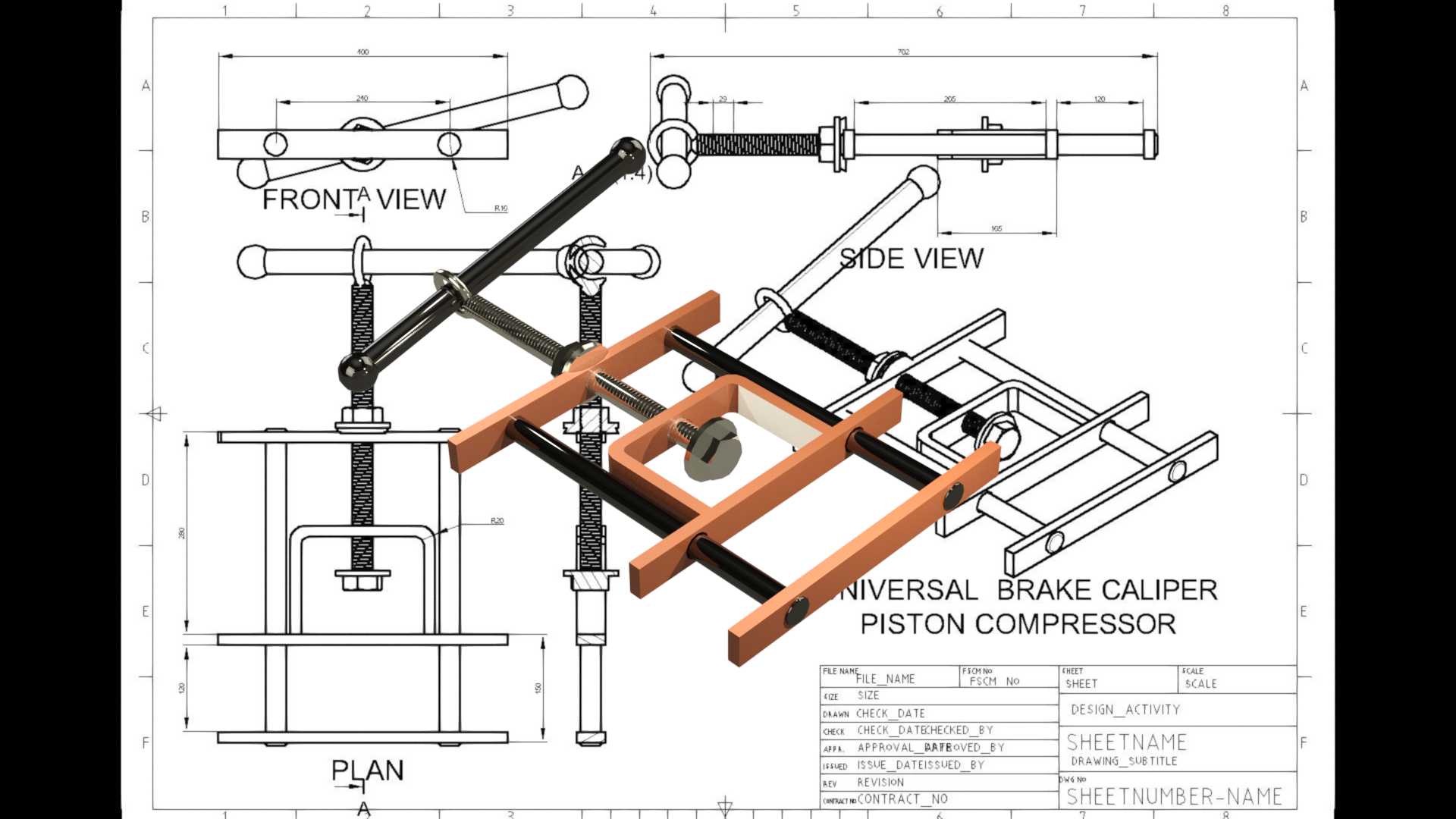

双制动卡钳压缩专用工装结构设计

在汽车制动系统维保作业场景中，制动卡钳活塞回位是更换制动片、检修卡钳密封件工序里的核心操作环节，这款双制动卡钳压缩工装，正是针对该作业环节的实际痛点完成的结构设计。不同于单活塞卡钳压缩工具仅能适配单活塞浮动卡钳的局限，该结构采用双侧平行导杆搭配对称压架的布局，可同时对双活塞甚至四活塞固定卡钳的两侧活塞施加均匀压力，避免单侧施压导致的活塞偏斜、卡钳缸壁划伤问题，从结构根源上降低维保作业中损坏卡钳组件的风险。

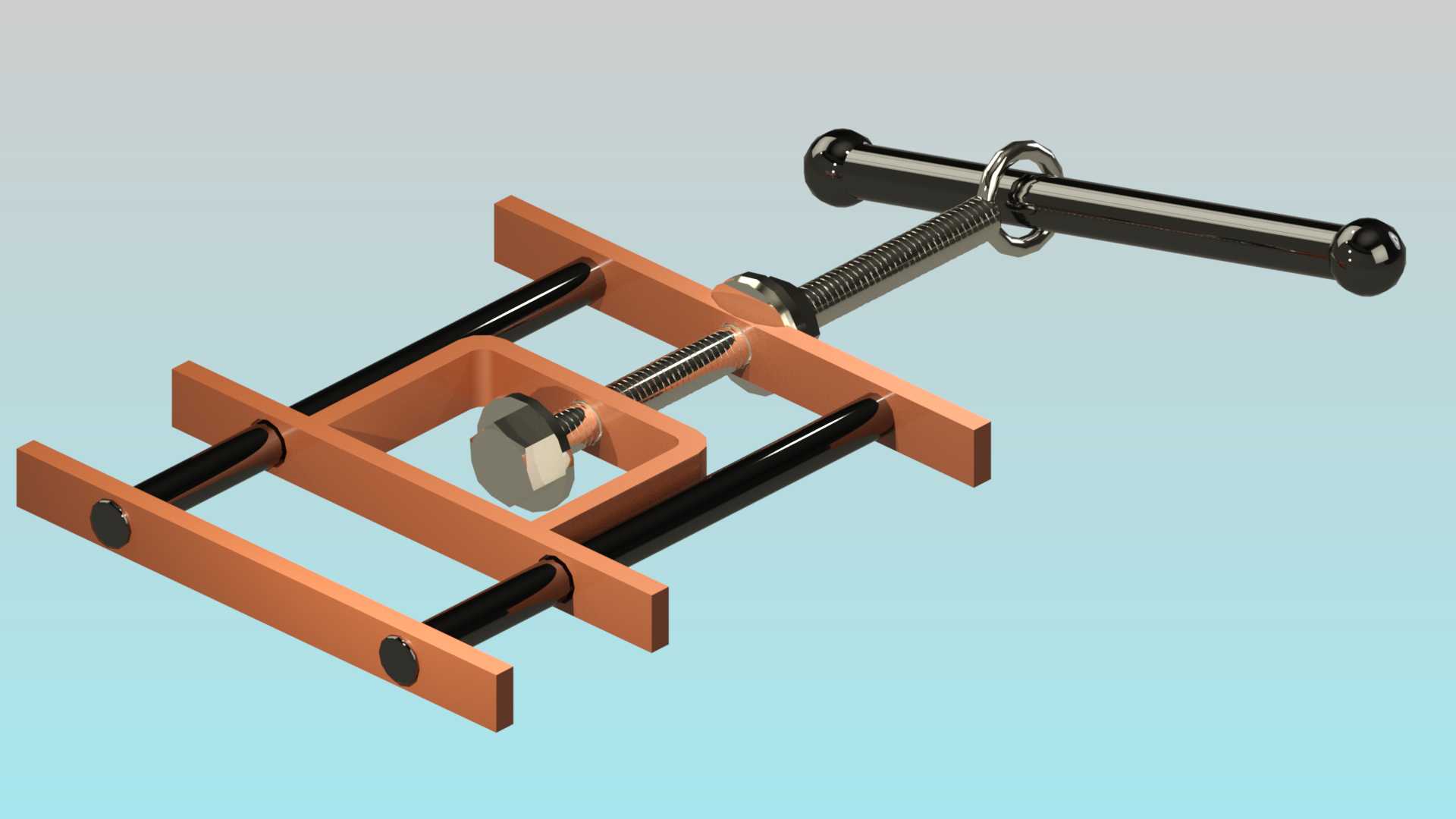

从功能实现逻辑来看，核心进给结构采用梯形螺纹传动副，相比普通粗牙螺纹，梯形螺纹的牙型强度更高，传动过程中轴向承载能力更强，旋转施力时的进给行程线性可控，作业人员通过端部的T型手柄施加扭矩，即可将旋转运动平稳转化为压架的轴向直线运动，逐步将卡钳活塞平稳压回缸筒内部。两根平行布置的光面导杆作为压架的运动导向基准，导杆表面做硬化处理降低滑动摩擦阻力，同时保证两侧压块的运动平面始终与卡钳活塞端面平行，施压过程中不会出现压架偏摆、压力分布不均的情况。

设计过程中优先考虑了不同规格卡钳的适配边界，压架上开设的长槽型安装位可根据卡钳的安装耳距调整压块的固定位置，适配市面上绝大多数乘用车辆的浮动式、固定式制动卡钳尺寸，无需额外更换转接配件即可覆盖多数维保需求。整体结构的外形尺寸控制在手动工具的便携范围内，T型手柄的长度经过力矩匹配设计，作业人员单手即可稳定施加足够的进给力，不需要额外加接延长杆，避免施力过大导致螺纹副过载变形或者卡钳缸体受力损坏。

从安装使用的边界条件来看，该工装不需要额外的固定基座，作业时直接将压架卡接在制动卡钳的本体上，通过调整压块位置对准活塞端面即可开始操作，不会与卡钳上的放气螺钉、油管接头等附属部件产生干涉。导杆的有效行程覆盖常规卡钳活塞的最大回位距离，操作全程不需要反复调整工装装夹位置，单次装夹即可完成活塞回位作业。结构上没有多余的复杂组件，所有运动部件都暴露在可视范围内，日常使用后的清洁、润滑维护都十分便捷，适合汽修车间、快保门店这类高频使用的作业场景，相比气动活塞压缩工具，不需要外接气源动力，在户外救援、无气源的作业场景下也能正常使用。
