便携相机用凸轮式三脚架转接支撑结构

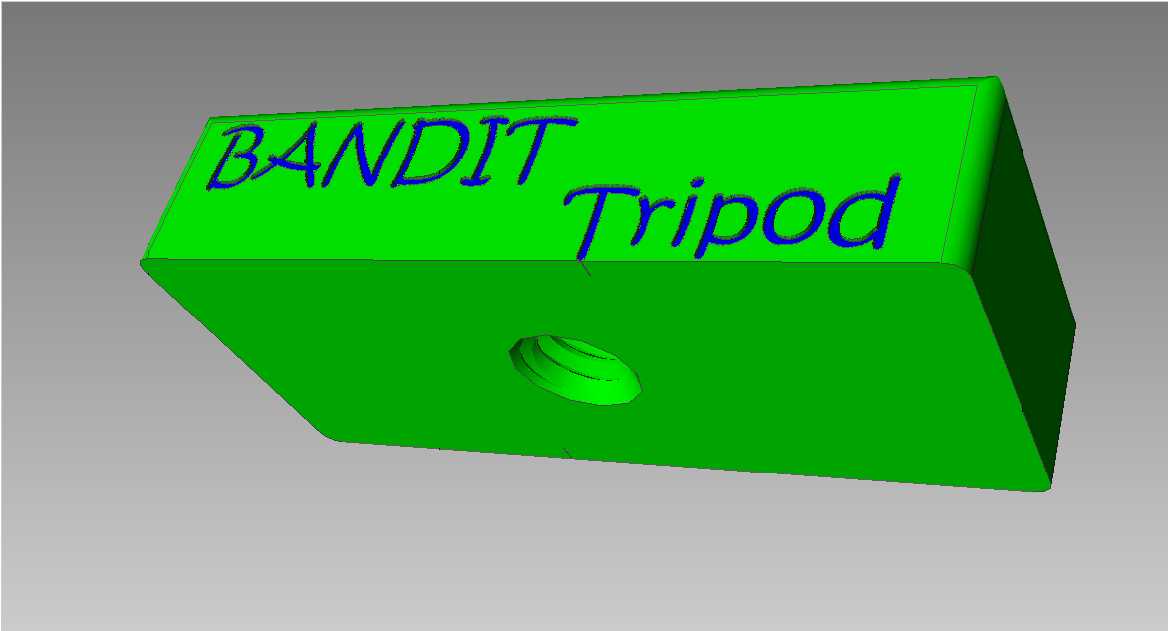

这款凸轮式三脚架转接支撑结构，主要面向小型数码观测设备、便携运动相机的户外固定使用场景，在野外勘测、定点观测、短途随拍等需要稳定机位的工况下，能够快速完成设备架设，替代手持带来的画面抖动问题。结构核心的凸轮锁紧转接模块，采用1/4-20 UNC标准螺纹接口，这一接口规格是消费级影像设备、小型观测仪器的通用安装标准，能够兼容绝大多数自带标准安装螺孔的便携设备，无需额外定制转接头即可完成装配。

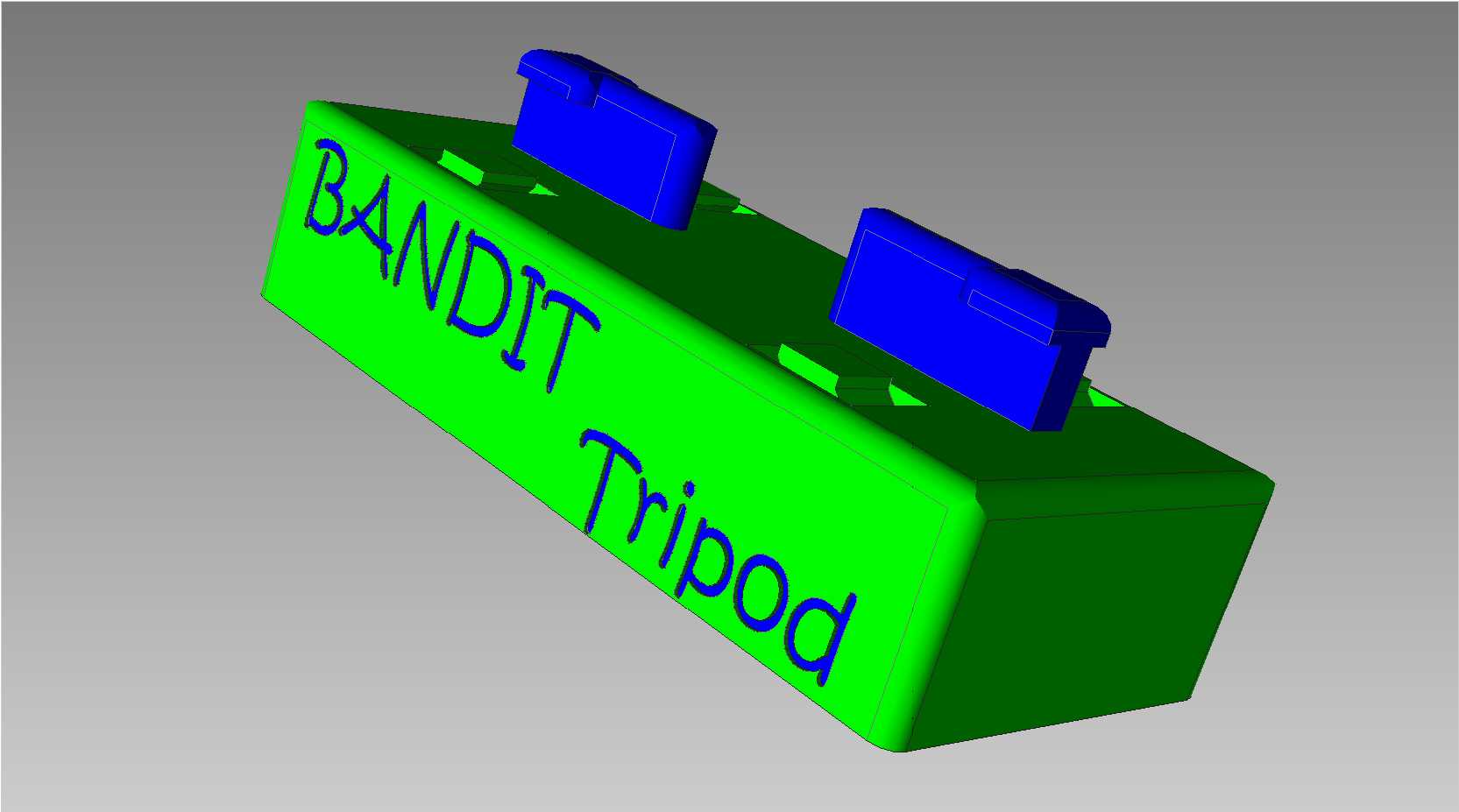

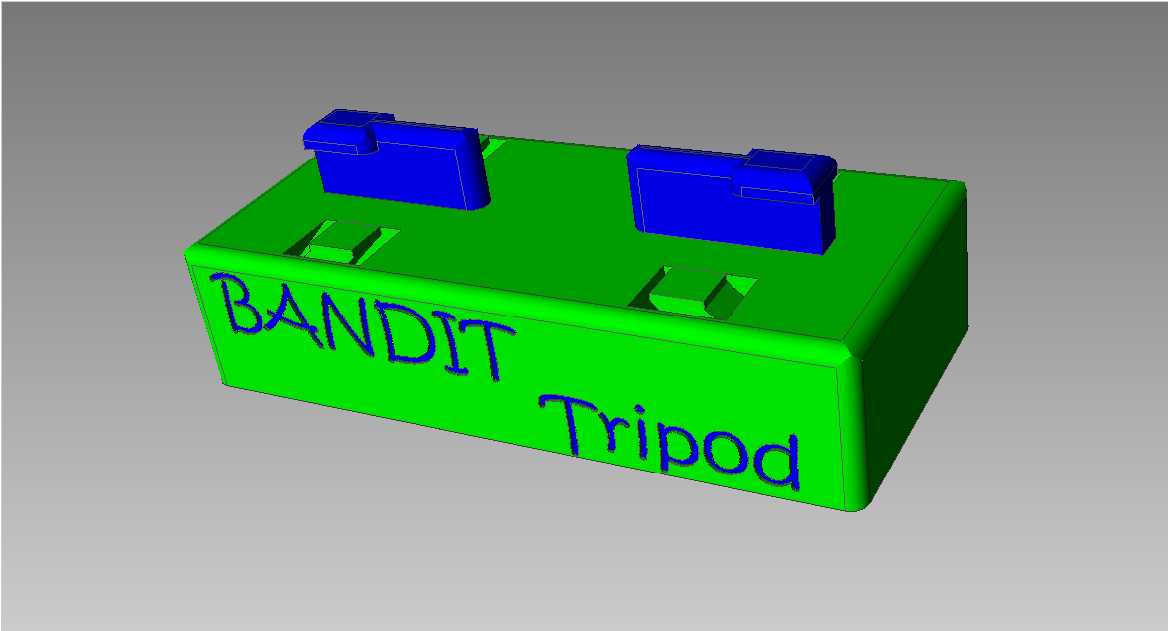

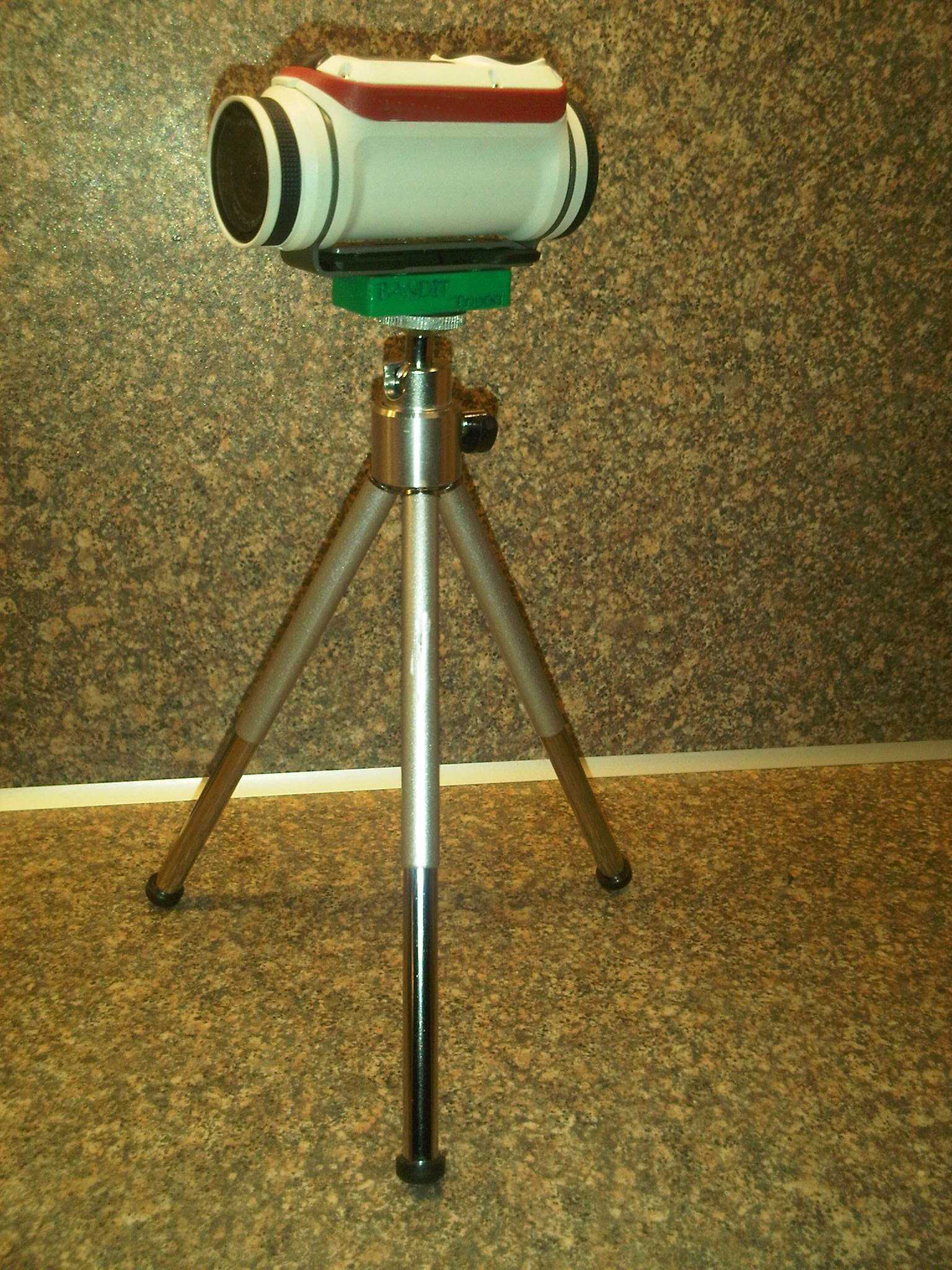

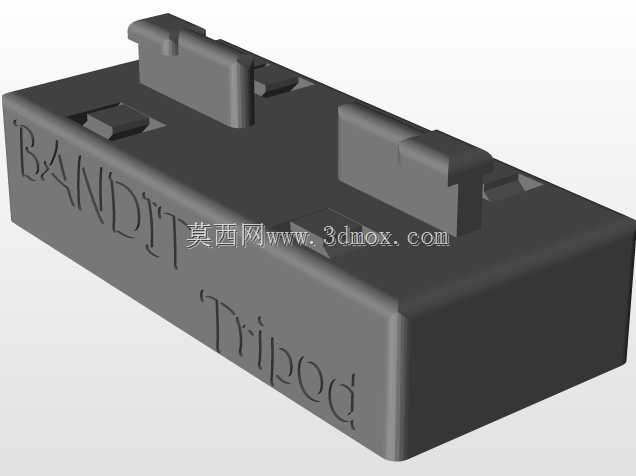

从功能设计逻辑来看，整个支撑结构采用三段式伸缩支腿搭配中心立柱的布局，支腿展开后可形成稳定的三角支撑面，支腿末端的防滑胶垫能够在花岗岩台面、木质桌面、平整岩面等不同硬质接触面提供足够摩擦力，避免支撑滑移。中心的凸轮锁紧机构操作逻辑简单，扳动锁紧拨杆即可通过凸轮偏心结构压紧设备安装底座，相比传统螺纹旋紧的固定方式，拆装设备的时间可缩短60%以上，适合需要频繁转移机位的使用场景。

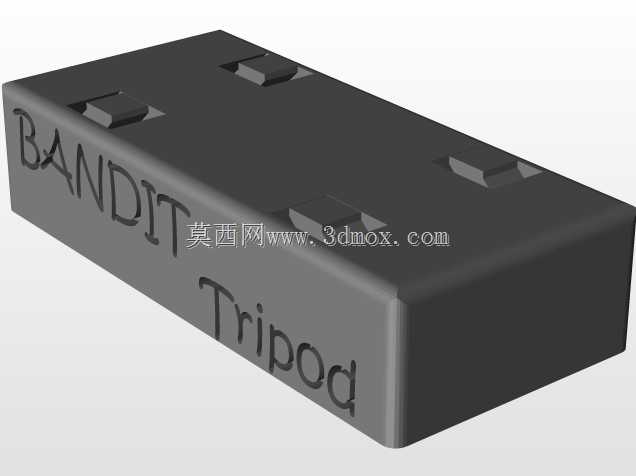

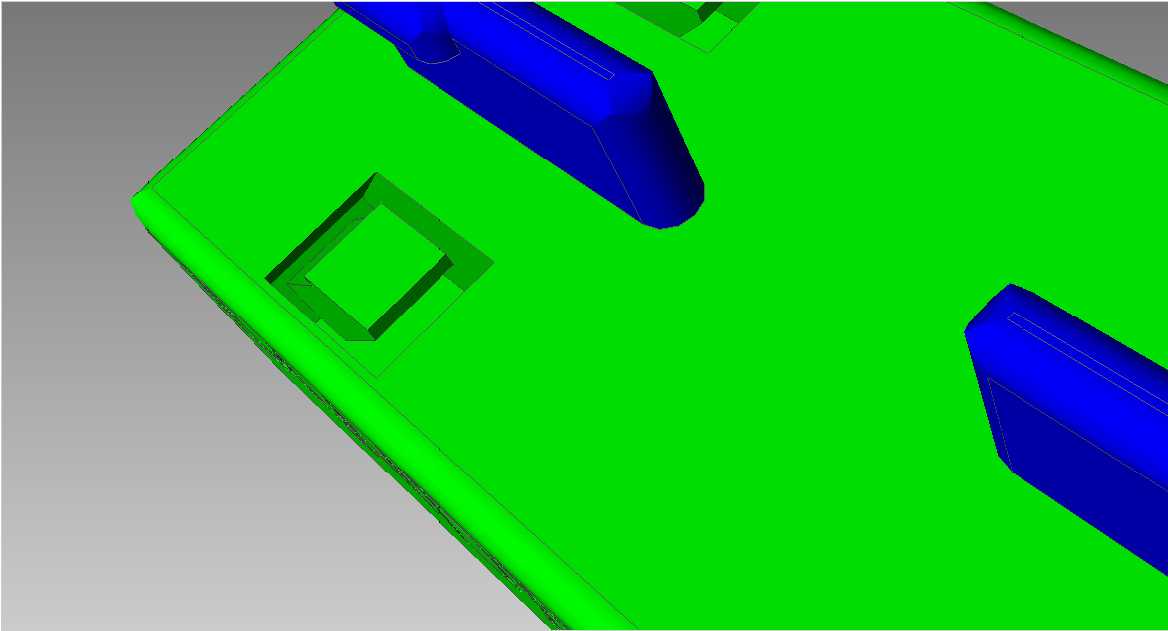

安装边界方面，转接座的安装面做了防滑纹理处理，与设备底部接触时不会出现相对转动，支腿完全收拢后整体直径不超过40mm，可直接放入小型摄影包甚至工装裤的侧袋中携带。支腿的伸缩段采用阻尼配合结构，拉出后可依靠摩擦力保持伸出长度，无需额外锁紧旋钮，调整机位高度时可单手操作，最低架设高度可贴近支撑面，满足低角度拍摄、水平基准观测的使用需求。

结构设计上没有冗余的装饰部件，所有金属部件均采用铝合金材质加工，兼顾结构强度与整体重量控制，转接座与支腿的连接部位做了翻边加强处理，能够承受不超过1.5kg的设备载荷，完全覆盖便携相机、小型激光指示器、迷你观测镜的重量范围。支腿的展开角度做了限位设计，最大展开角度下支撑重心落在三角支撑面的几何中心，即使受到轻微的外力触碰也不会出现倾翻，在户外微风环境下使用无需额外配重固定。
