空中巡逻设备控制终端外壳结构设计

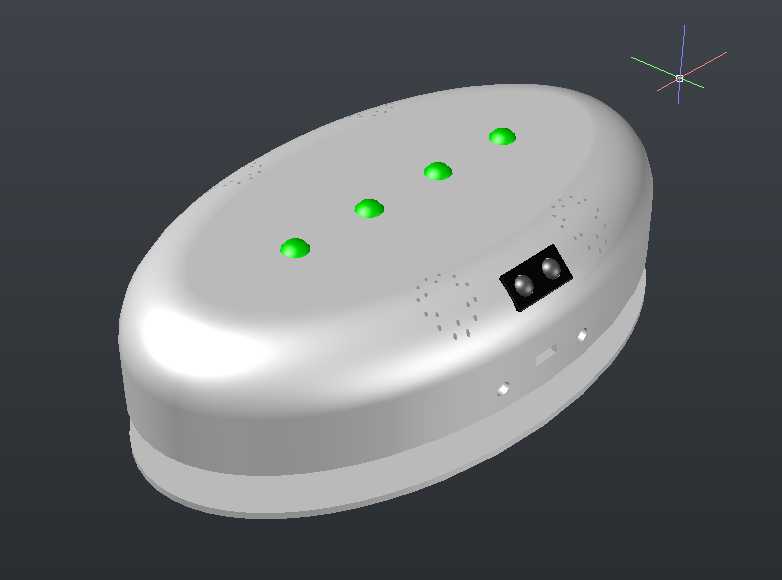

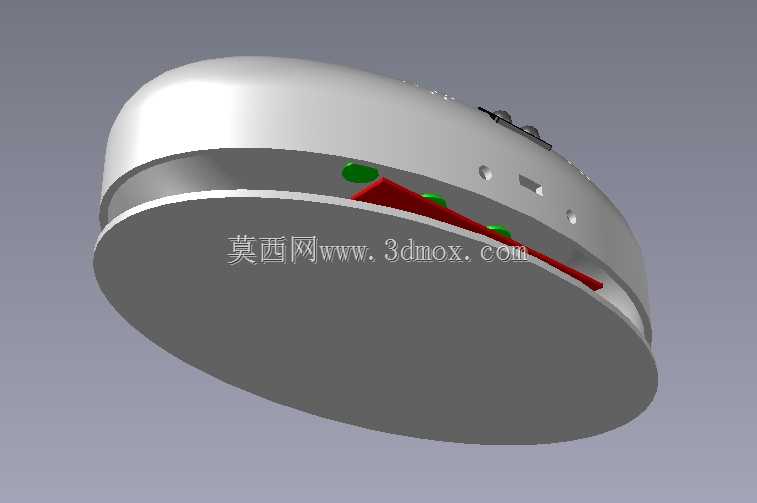

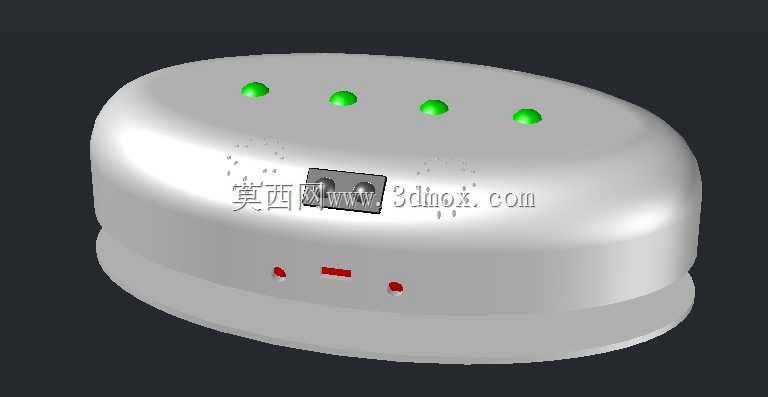

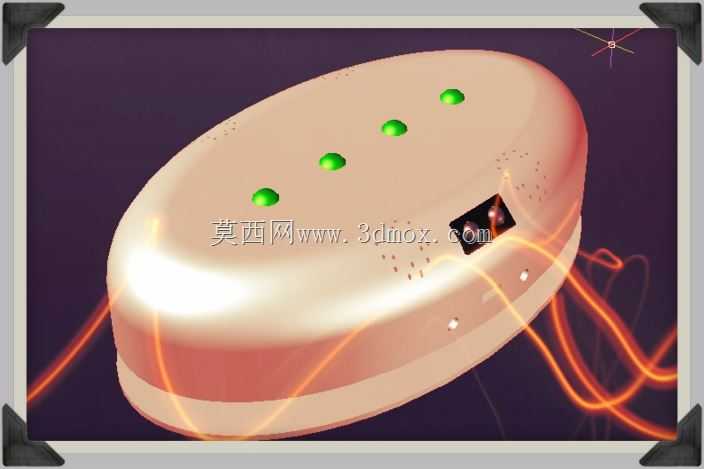

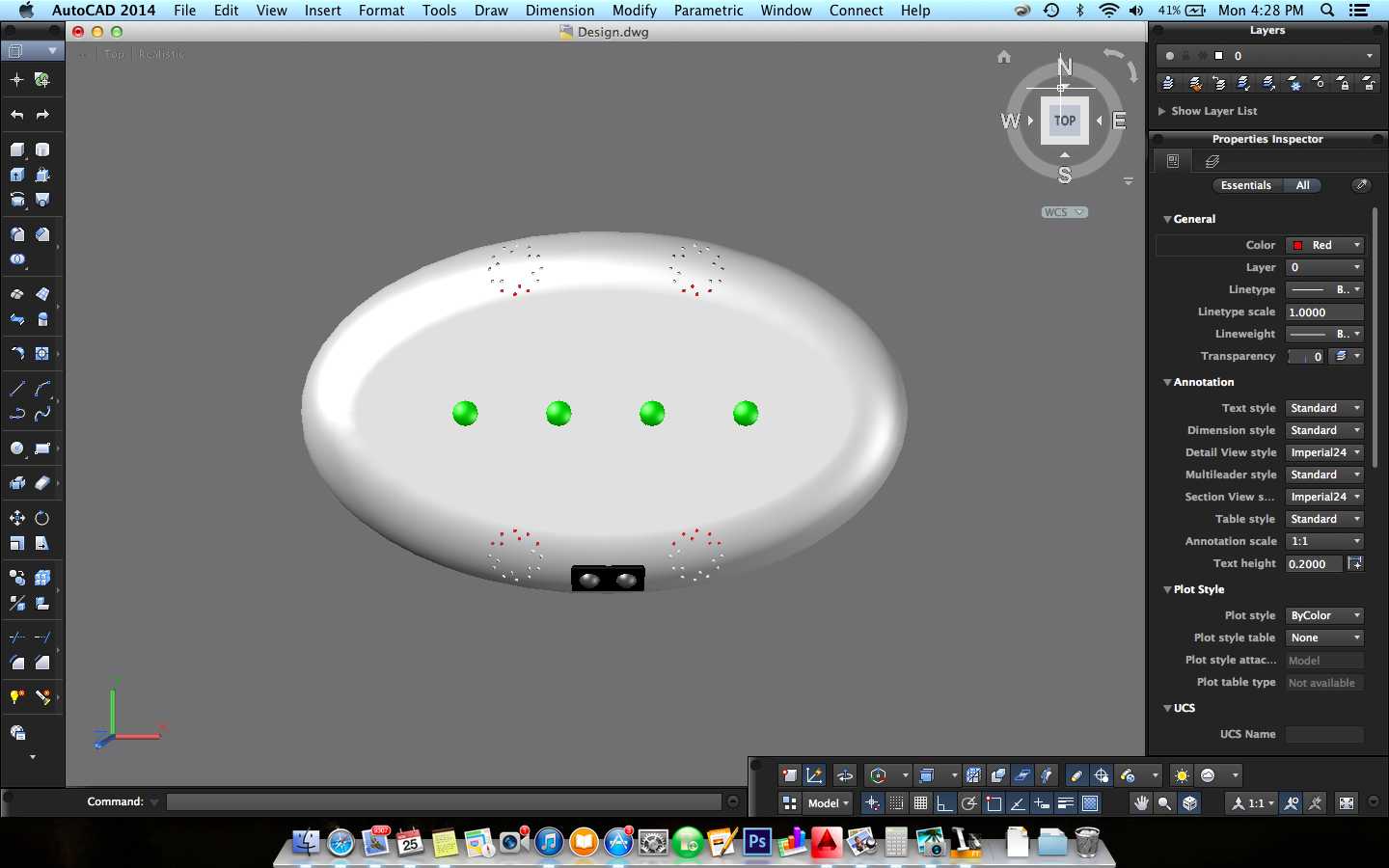

这款壳体主要适配低空空中巡逻类设备的手持或机载控制终端使用，作为内部主控电路板、感应模组、供电模块的承载防护结构，需要兼顾户外使用的抗磕碰性能、元件布局合理性与操作识别便捷性。从结构设计逻辑来看，整体采用椭球流线型外形，没有尖锐棱角，既能够降低手持操作时的硌手感，也能在机载挂载场景下减少风阻影响，壳体壁厚均匀，适配注塑成型工艺要求，拔模角度经过合理核算，不会出现成型后粘模、壁厚不均导致的缩痕问题。顶面排布的四颗指示灯采用等大间距布局，安装平面做了微凸处理，避免日常放置时磨损灯面透光层，大间距设计能够让操作人员在较远距离下快速识别设备的工作状态，不会因为灯距过近出现状态误判。指示灯两侧的钻孔位对应红外感应传感器安装位，安装面做了微朝下的倾斜角度设计，不需要额外调整传感器安装角度就能获得最优的信号接收锥角，减少装配时的调校工作量。壳体侧面预留的Micro USB接口位置做了内凹沉台设计，接口端面不会突出壳体外表面，避免设备跌落时接口受撞击损坏，两个隐藏式按键设置在壳体侧下方的贴合位，按键表面和壳体外弧面齐平，既不会破坏壳体整体的视觉完整性，也能避免日常放置时误触按键。壳体内部预留了充足的容腔空间，能够容纳常规尺寸的主控PCB板、锂电池组与无线传输模组，内部的定位柱与卡扣位经过位置核算，不需要额外打胶就能完成内部元件的固定，装配工序简单，后期维护拆解也很方便。壳体的合模线设置在侧面中部分段位置，经过合模精度管控后不会出现明显的披锋，外表面可做细晒纹处理，既能够提升握持摩擦力，也能掩盖轻微的使用划痕，适合户外巡逻场景下的高频次使用需求。安装边界方面，壳体底部预留了标准的挂载螺孔位，既可以搭配腕带作为手持终端使用，也能通过转接支架固定在巡逻载具的操控位上，适配不同的使用场景需求，各接口与按键的位置都避开了手持握持的常用受力区域，操作时不会出现手指遮挡接口或者误碰按键的问题。
