KLR650摩托车多部位密封垫片结构设计

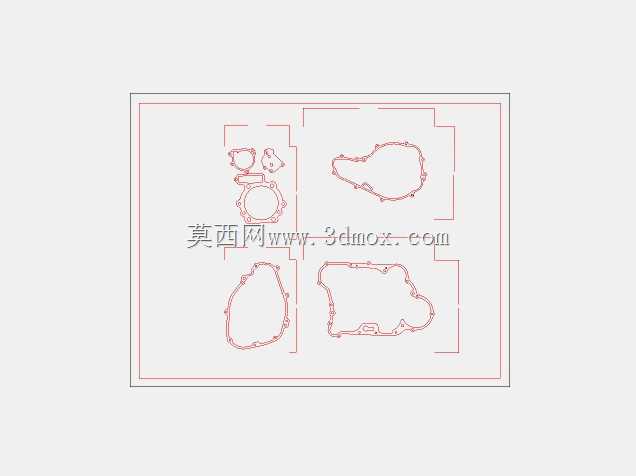

在摩托车动力总成的装配与运维环节，密封垫片是保障各腔体密闭性、防止油气渗漏的核心基础零件，本次涉及的KLR650配套垫片组，覆盖单缸越野摩托动力系统五个核心密封点位，分别对应气缸座、离合器盖、发电机箱盖、发电机盖、水泵盖与油泵的结合面，适配大排量单缸风冷机型的复杂工况需求。从实际应用场景来看，这类垫片主要服务于摩托整车装配线的配套生产、售后维修市场的配件替换，以及越野摩托改装场景下的密封性能升级，尤其针对KLR650这类常被用于非铺装路面行驶的车型，垫片需要承受发动机持续工作带来的高温、振动，以及腔体内机油、燃气的持续侵蚀，对密封可靠性的要求远高于普通通勤车型。从设计思路层面，这套垫片的轮廓完全匹配各结合面的安装边界，每一处螺栓过孔的位置都与壳体上的安装孔位一一对应，边缘的异形轮廓完全贴合壳体的分型面走势，不存在多余的结构干涉，也不会出现密封面覆盖不全的问题。不同部位的垫片根据腔体的功能差异做了针对性的轮廓调整：气缸座垫片对应燃烧室与缸体的结合区域，轮廓围绕气缸套、油道、水道的分布做了精准避让，保证燃烧压力不会从结合面泄漏，同时保障润滑油、冷却液的通路顺畅；离合器盖垫片对应离合器腔体的密封，轮廓避开了离合器操纵机构的伸出位，保证腔体内的机油不会渗漏，同时不会干涉离合器摇臂的动作行程；发电机箱盖与发电机盖的垫片围绕磁电机、线圈的安装腔体设计，密封面避开了线束穿出的位置，既保证腔体密闭防止机油侵入线圈区域，也不会对线束的固定结构造成干涉；水泵盖垫片围绕冷却水道的结合面设计，轮廓完全覆盖水道的密封区域，防止冷却液渗漏影响发动机散热效率；油泵垫片则对应机油泵与箱体的结合面，保证机油泵的泵油压力不会因为密封失效出现泄压，保障整个润滑系统的油压稳定。从安装边界来看，所有垫片的厚度都控制在适配壳体结合面间隙的范围内，安装时不需要额外做过多的修磨，只要对齐孔位放置即可完成定位，螺栓按照规定扭矩锁紧后，垫片会均匀填充结合面的微观不平度，实现长期可靠的密封效果，不会因为发动机运行过程中的持续振动出现垫片移位、密封失效的问题。在实际维修与装配过程中，这类成型垫片相比手工裁剪的密封垫，安装效率更高，密封一致性更好，能够有效降低因为密封件加工精度不足导致的返工概率，尤其对于售后维修场景，不需要维修人员现场测绘裁剪垫片，直接对应点位安装即可，大幅缩短动力总成的维修装配周期。
