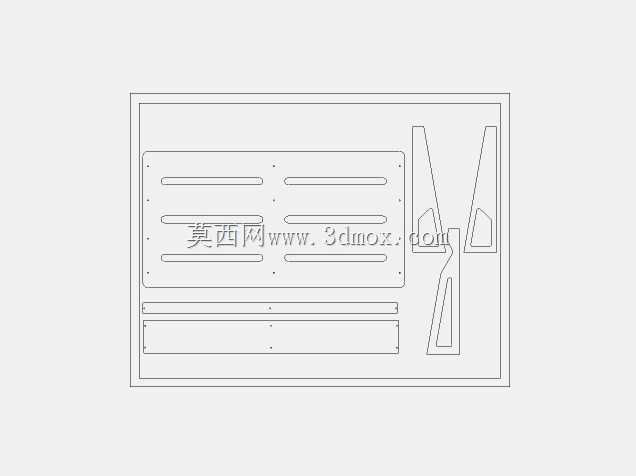

丙烯酸激光切割斜置式防滑脚踏板结构

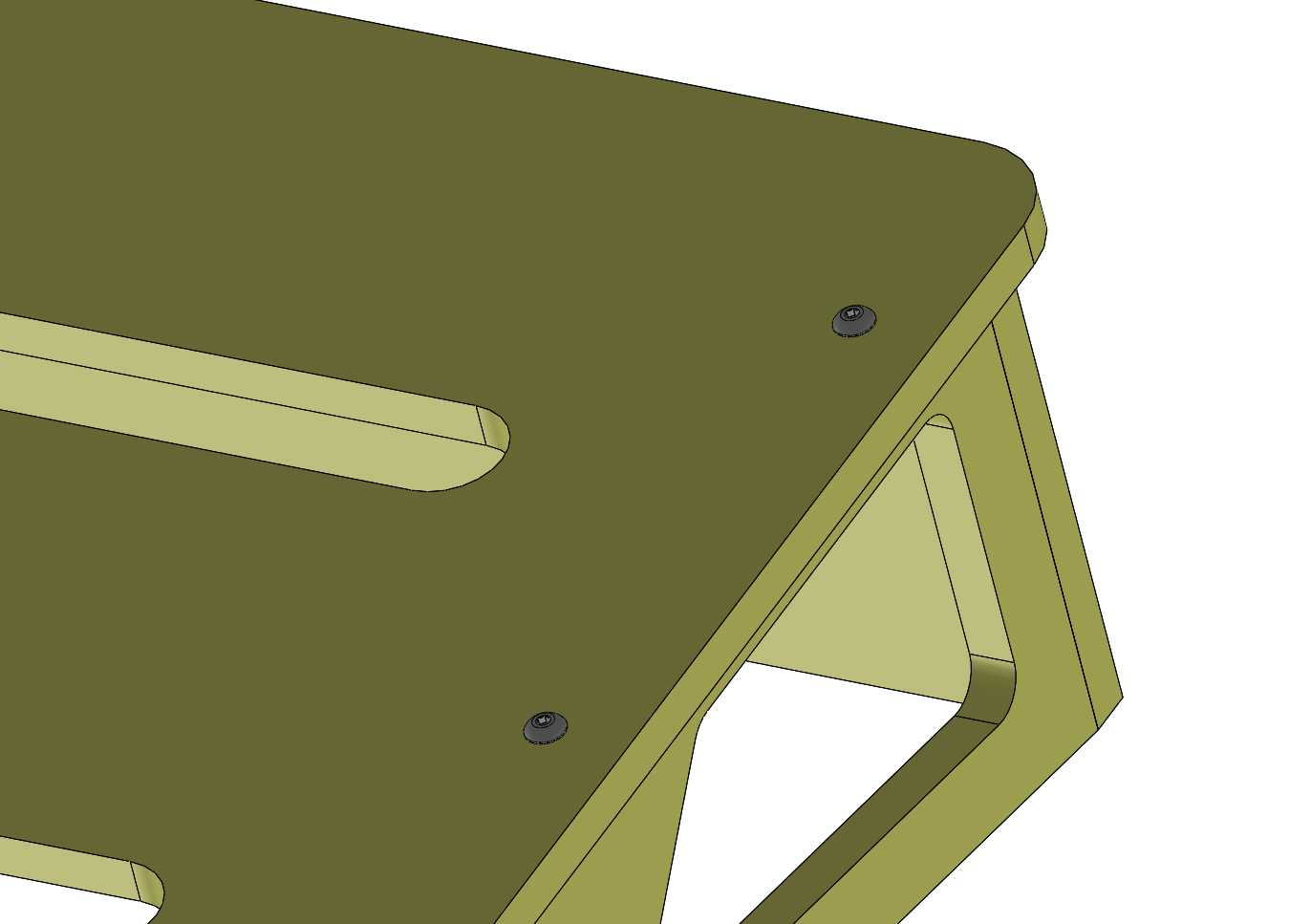

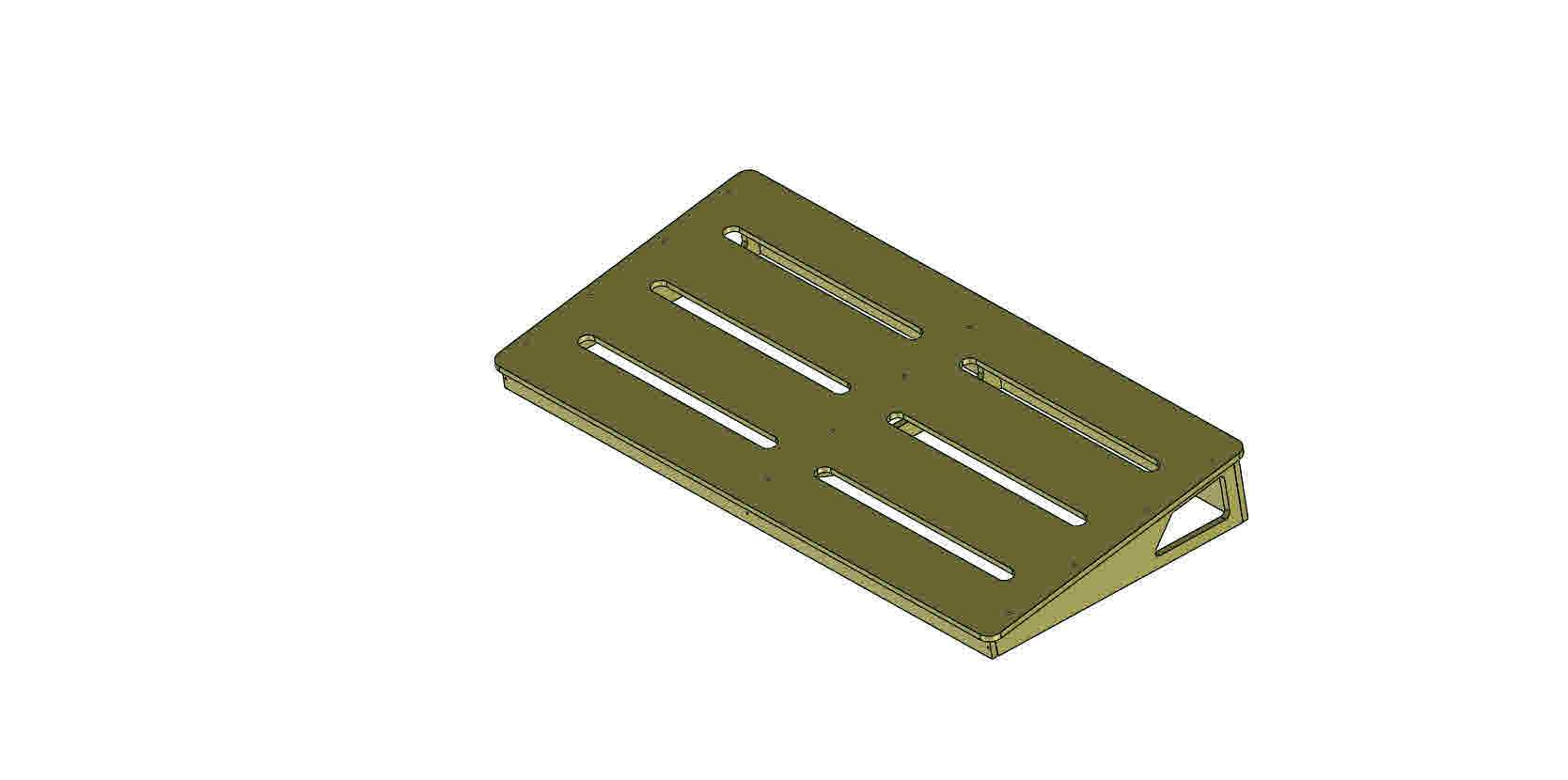

这款斜置式脚踏构件，主要应用在各类需要操作人员站立作业的设备侧边，常见于激光切割设备操作位、小型加工工作站旁、生产线边的临时操作站位，也可配套在各类需要垫高踩踏的工装台架侧边，解决作业面与地面存在高度差时的人员站立支撑问题，避免操作人员直接踩踏设备边框或悬空作业带来的安全隐患。构件整体采用一体化弯折成型的结构设计，主体踩踏面为带均匀长条形镂空的平板结构，侧边通过三角支撑结构与安装基面贴合，无需额外焊接支撑肋，依靠板材弯折后的结构强度即可满足常规单人站立的载荷需求，镂空槽的设计一方面可以减少踩踏面积攒的切削碎屑、油污积液，避免人员站立时打滑，另一方面也能降低构件整体重量，减少材料用量，同时长槽的排布方向与人员上下踏板的方向垂直，能进一步提升踩踏时的摩擦力，即使鞋底沾有少量油污或切削液，也能保证足够的防滑性能。设计过程中优先考虑了安装边界的适配性，构件底部的安装面预留了对应安装孔位，可直接通过螺栓固定在设备机架的方管或型材安装面上，不需要额外制作转接支架，斜置的角度经过反复校核，匹配成年人站立时的脚部自然放置角度，长时间站立作业时不会因为踏板角度问题产生脚部疲劳。踩踏面的镂空槽边缘做了微小的倒角处理，避免锐边划伤鞋底或者剐蹭作业人员的裤脚，侧边的三角支撑区域预留了减重镂空，在不影响整体结构强度的前提下进一步降低构件自重，也方便安装时人员手持对位。从结构受力角度来看，踏板的受力点主要集中在踩踏面中部，弯折形成的侧边三角支撑刚好将中部载荷传递到两端的安装固定点，载荷传递路径直接，不会出现局部应力集中的问题，板材厚度的选择匹配常规作业场景的载荷要求，即使偶尔放置较重的工装工件，也不会出现板面变形的问题。安装时只需要保证安装基面的平面度在常规公差范围内，即可完成踏板的固定，不需要额外调整安装角度，构件本身的弯折精度已经保证了踩踏面的角度符合设计要求，现场安装效率较高，后期维护也仅需要定期清理镂空槽内积攒的碎屑即可，不需要额外的润滑或保养工序。
