紧凑型气动执行气缸三维结构设计

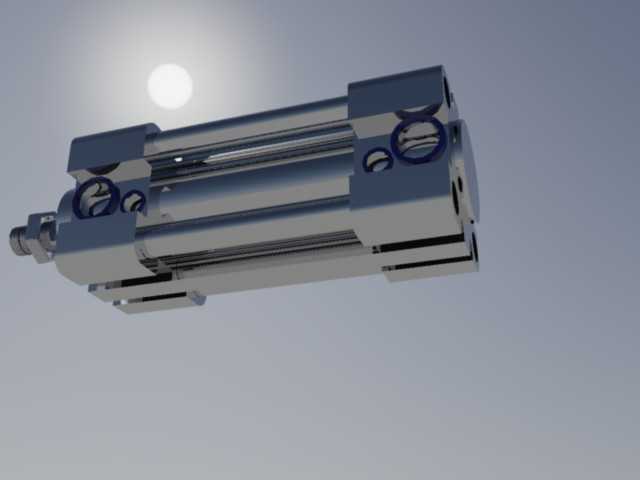

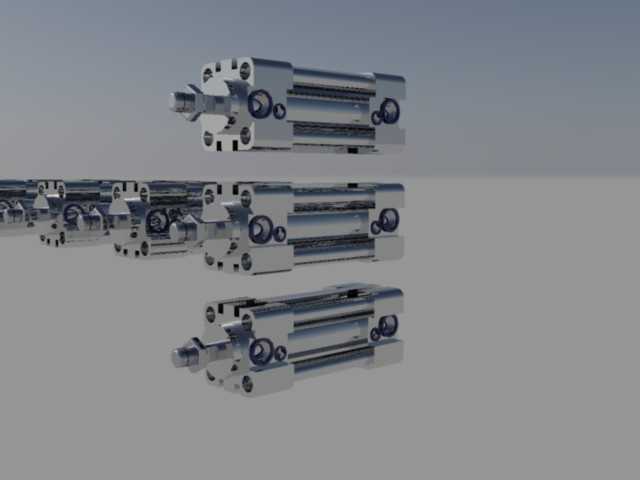

这款紧凑型气动执行元件，在自动化产线、工装夹具、轻工包装设备、电子组装工位中应用极广，作为气动回路的末端执行部件，它承担着直线往复推压、夹紧、顶升、移位的核心动作输出，相比长行程标准气缸，它的缸体长度更短，能适配安装空间局促的工位布局，在多工位转盘、窄空间夹具模组里，这类短款气缸的空间适配优势非常明显。从结构设计来看，这款气缸采用了拉杆式缸体集成结构，缸筒与前后端盖通过内置拉杆完成锁紧，没有外凸的长拉杆结构，缸体侧面预留了传感器安装槽，可以直接加装磁性开关来检测活塞的伸出、缩回到位位置，不需要额外制作传感器安装支架，能减少现场安装的辅件加工量。活塞杆端采用了标准外螺纹连接结构，配套的锁紧螺母可以适配不同规格的连接接头、压头、推块，方便用户根据实际工位需求定制执行端工装；前后端盖都设计了通用型气嘴安装螺纹，支持侧面轴向进气或者端面径向进气两种接管方式，能适配不同走向的气管布线需求，避免气管与周边设备结构产生干涉。设计过程中，安装边界的考量是重点，缸体底部的安装孔位采用了通用的通孔安装布局，既可以从缸体上方穿螺栓直接固定在安装基板上，也可以配合法兰板、脚架附件完成卧式、立式、铰接式等多种安装姿态的固定，安装孔的中心距、螺纹规格都遵循通用气动元件的尺寸规范，能和市面同规格的主流气缸实现安装尺寸互换，降低设备改造、备件替换的适配成本。活塞部分采用了双向密封结构，活塞密封圈与活塞杆防尘圈的选型都兼顾了低摩擦阻力和密封可靠性，既保证气缸动作时的响应速度，不会因为密封阻力过大导致动作卡顿，也能避免长期往复动作后出现漏气问题，缸筒内壁的粗糙度设计满足高速往复运动的耐磨要求，在常规0.1-0.8MPa的工作气压区间内，都能稳定输出额定推力，动作过程平稳无冲击，在精密组装工位中也能满足动作精度要求。这类气缸的行程覆盖短行程区间，适合短距离往复动作的工位，比如夹具的夹紧松开、工件的顶升定位、挡料机构的伸缩挡停，在设计选型时，只需要匹配对应缸径的推力参数、安装孔位尺寸，就能直接集成到设备结构中，不需要额外做复杂的结构适配。
