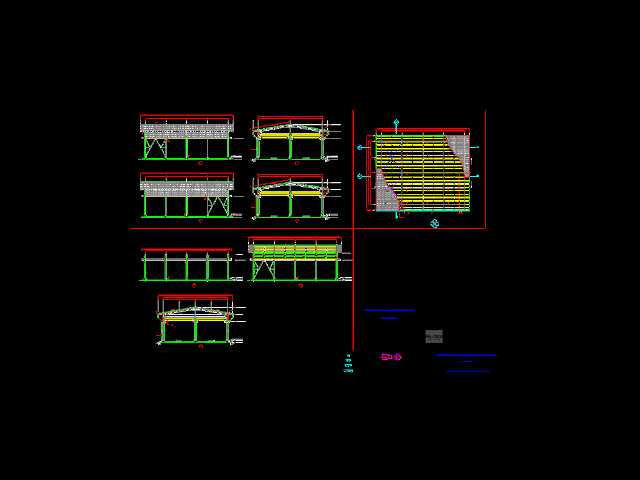

多剖面钢结构雨棚施工节点构造设计

这套钢结构棚的构造设计，首先要匹配户外场地的遮蔽需求，常见于厂区物料堆放区、装卸货站台旁、园区人行通道上方的遮蔽场景，核心作用是遮挡降雨、高空坠物以及夏季强日照直射，避免下方堆放的物料受潮锈蚀、装卸作业人员长期暴露在日晒雨淋环境中，也能减少露天区域的设备老化速率。从设计思路上看，整套构造优先采用模块化的型钢拼接逻辑，主承重立柱选用H型钢作为竖向承载构件，柱脚通过预埋锚栓与下部混凝土基础刚性连接，能有效传递竖向荷载与横向风荷载，避免极端大风天气下结构出现倾覆风险。横向主梁与立柱之间采用加劲肋焊接节点，相邻主梁之间设置横向系杆，形成稳定的平面框架体系，减少单根主梁的侧向失稳概率。不同剖面的构造对应不同的屋面排水需求，双坡屋面的构造适用于跨度较大的区域，屋面坡度设置在5%到8%之间，能让降雨快速顺着屋面彩钢板流向两侧天沟，避免屋面积水增加额外荷载；单坡构造则适用于贴邻建筑外墙的窄幅遮蔽区域，排水方向统一朝向远离建筑的一侧，减少对墙面的雨水冲刷。支撑体系的设计上，在相邻立柱之间设置交叉式柱间支撑，采用角钢构件通过节点板与立柱焊接，能有效提升整体结构的纵向抗侧刚度，抵消水平方向的风荷载以及偶然的侧向冲击力。屋面檩条采用C型冷弯薄壁型钢，沿主梁跨度方向等间距布置，檩条与主梁之间采用抱箍式螺栓连接，方便现场安装时调整间距，适配不同厚度的屋面彩钢板固定需求。安装边界方面，立柱的预埋基础需要超出立柱截面边缘至少200mm，基础埋深根据当地冻土线深度调整，保证柱脚不会因为土壤冻胀出现抬升变形；结构整体的外挑尺寸需要覆盖下方作业区域至少500mm，避免雨水顺着边缘飘落到作业区；相邻钢结构棚单元拼接时，需要在接缝处设置通长的防水压条，避免拼接位置出现渗漏水问题。不同剖面的构造细节还考虑了后期维护的便利性，屋面彩钢板采用隐藏式自攻螺钉固定，螺钉头部被上层板的搭接边覆盖，减少螺钉孔渗水的隐患；天沟采用镀锌钢板弯折成型，沿屋面排水坡度设置0.3%的纵向坡度，末端连接落水管将雨水引导至地面排水系统，避免雨水直接从棚边滴落冲刷地面。在结构验算逻辑上，整套构造的杆件截面选型均匹配常规的屋面恒载、活载以及当地基本风压取值，没有冗余的大截面构件，能在保证结构安全的前提下控制整体材料用量，降低现场安装的焊接作业量，大部分构件可以在工厂预制完成后运输到现场进行螺栓拼接，缩短现场施工周期。
