工程用混凝土搅拌运输整车结构设计

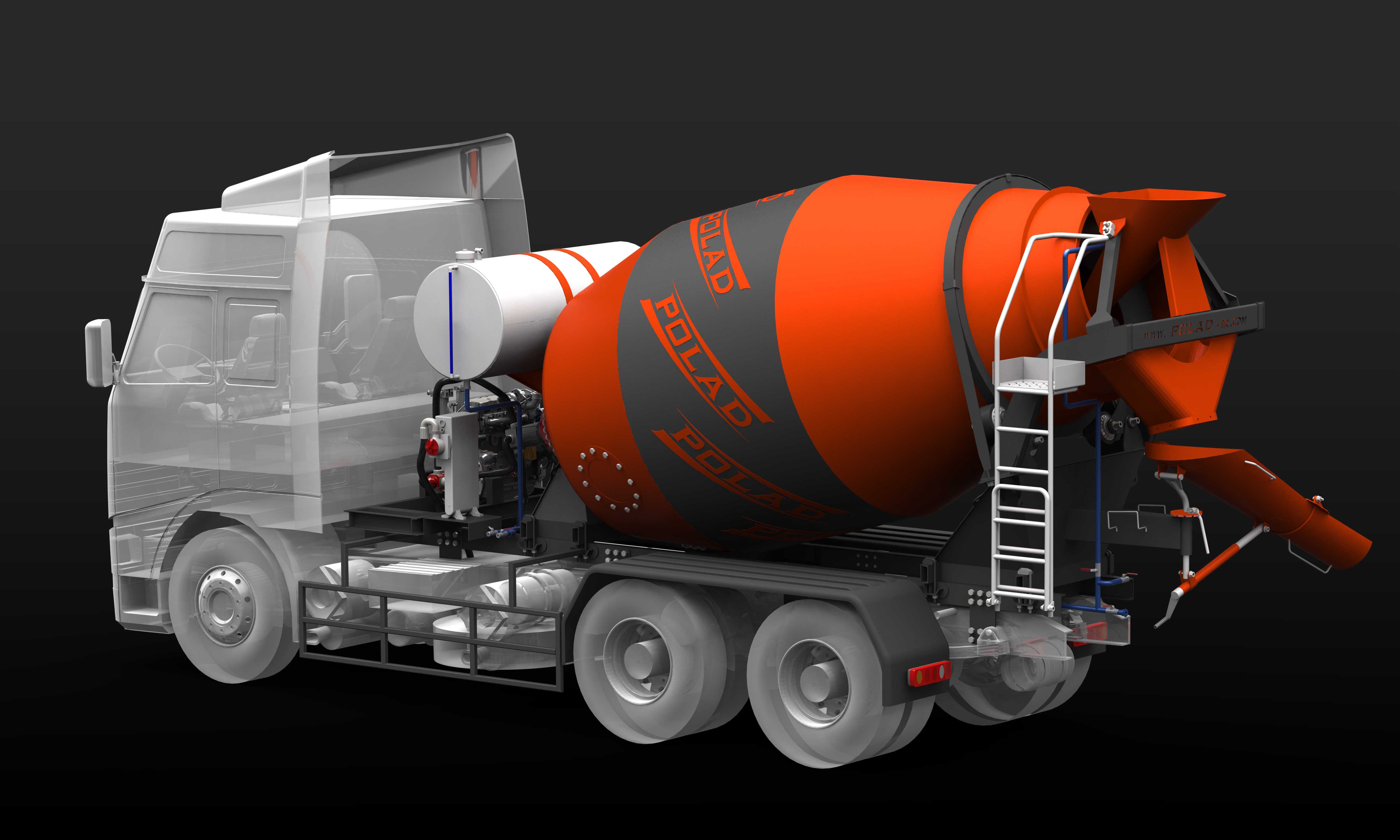

商砼运输场景下，搅拌运输车是衔接搅拌站与施工现场的核心设备，承担着预拌混凝土在运输过程中防止离析、保持匀质性的关键作用，广泛应用于房建、市政、路桥等各类需要现浇混凝土作业的工程场景。这款搅拌运输设备的上装罐体采用变截面双锥设计，进料口与出料口的锥度匹配混凝土的流动特性，罐体内部设置的螺旋叶片采用分段变螺距布局，进料段叶片导角偏大，提升进料速度与进料顺畅度，中段叶片保证物料在转动过程中充分拌合，出料段叶片导角反向调整，配合罐体反转实现快速卸料，避免残留。整车底盘采用三轴重载布局，前后轴荷分配经过严格核算，满载状态下轴荷符合道路行驶法规要求，副车架与底盘大梁之间采用弹性连接结构，缓冲行驶过程中路面颠簸带来的冲击，避免罐体支撑结构出现疲劳开裂。罐体侧面设置的爬梯与操作平台采用防滑花纹板制作，周边设置安全护栏，满足操作人员在施工现场进行出料操作、设备检查时的安全作业需求，爬梯的踏步间距按照人体工程学设计，避免攀爬时出现磕碰。进出料装置的卸料槽带有多段调节结构，可根据施工现场的浇筑位置调整卸料高度与方向，配套的卸料溜槽加装耐磨衬板，降低混凝土长期冲刷带来的磨损，延长部件使用寿命。供水系统采用压力式水箱布局，水箱容量匹配长距离运输过程中的罐体清洗、叶片湿润需求，管路布置沿着副车架内侧走线，加装防护套避免行驶过程中被碎石击打破损。整车的外形尺寸在建模时严格参照道路通行限界要求，整车宽度、高度、长度均满足常规公路运输的通行条件，转弯半径的核算结合底盘转向特性，保证车辆在狭窄工地便道也能顺利通行。罐体支撑采用前后双托轮结构，托轮与罐体滚道的接触角度经过优化，接触应力控制在材料许用范围内，减少长期运转过程中的磨损量，托轮座带有调整垫片结构，可在使用过程中调整托轮位置，补偿磨损带来的间隙。传动系统的液压泵、液压马达与减速机采用同轴布局，减少传动过程中的功率损耗，液压管路的布置避开高温区域，同时预留足够的检修空间，方便日常维护时的部件拆装。
