双层框架式工业生产反应管路成套装置

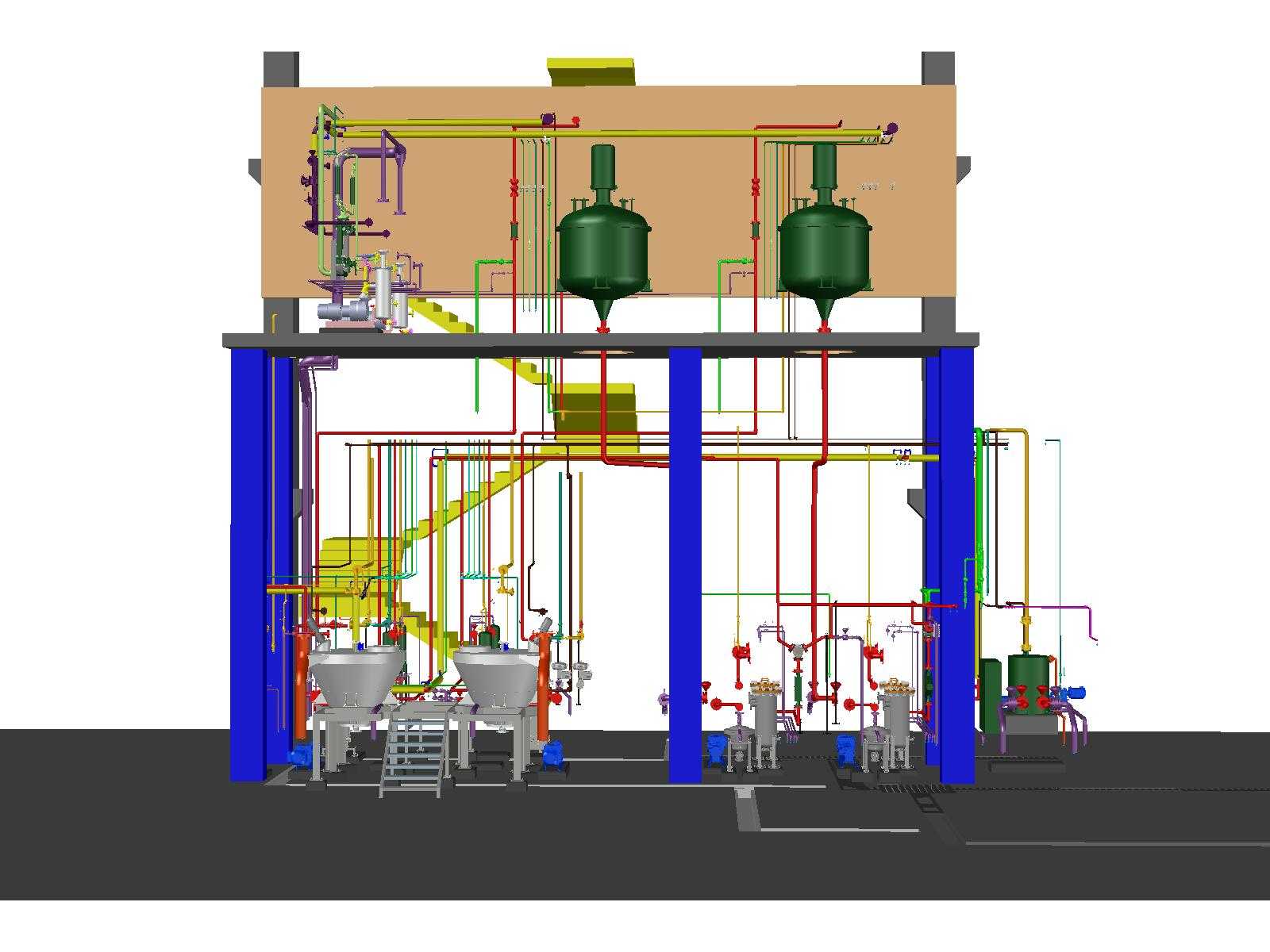

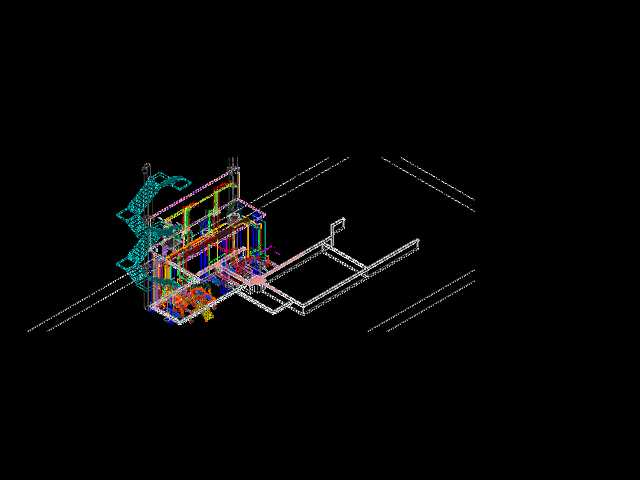

这套成套装置采用双层型钢框架作为承载主体，上层平台布置两台核心反应容器，容器底部设置锥底出料结构，直接对接下层的物料暂存与输送单元，框架立柱采用H型钢焊接成型，层间预留1.8米的操作检修空间，侧面搭配斜梯连通上下作业面，整体安装边界控制在长8米、宽4米、高7.2米范围内，可适配常规层高的标准化工业厂房布设需求。从实际应用场景来看，该装置主要面向精细化工、食品添加剂类的间歇式生产工况，可完成物料配比、反应合成、中转输送的全流程作业，上层反应单元负责完成带温压条件的合成反应，不同颜色的管路分别对应物料进料、导热油温控、真空抽料、压缩空气吹扫等不同功能回路，管路沿框架横梁分层排布，每段管路都预留了法兰检修口与阀门操作位，避免后期运维时出现操作干涉。设计阶段优先考虑了生产流程的动线合理性，将反应工序放在上层可借助重力实现物料自流到下层暂存料斗，减少额外的泵送环节，降低能耗与物料残留风险；下层区域并排布置的两台锥底暂存斗搭配小流量输送泵，可将反应完成的物料精准输送到后续的精制、包装工序，周边布设的小型过滤、换热组件可在线完成物料的粗滤与温降处理，无需额外外接独立设备。管路排布时严格遵循不同介质的安全间距要求，腐蚀性物料管路与温控管路保持200mm以上的净距，所有管路支架都采用螺栓固定在框架横梁上，方便后期根据工艺调整进行管路改向；框架底部设置可调式地脚，可适配地面平整度偏差在15mm以内的安装基面，无需额外做整体预埋基础，缩短现场安装的施工周期。装置侧面预留了外接公用工程的接口集群，水、电、气、真空回路的接口集中布置在框架侧下方，方便车间管线快速对接，操作面的阀门手轮都调整到距离操作平台1.2-1.5米的高度区间，符合一线操作人员的作业习惯，避免出现高位操作的安全隐患。
