QFN48封装贴片集成电路三维结构

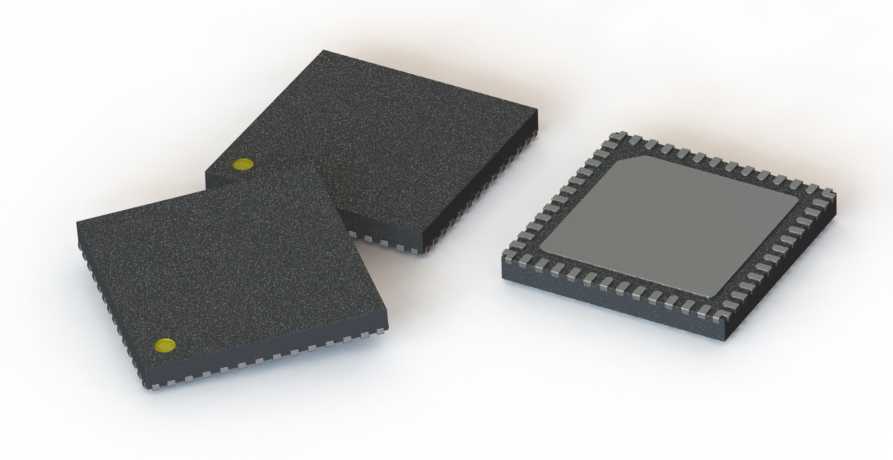

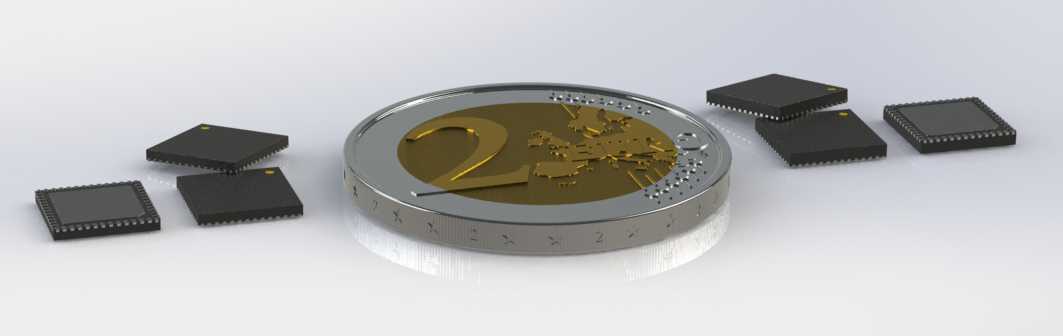

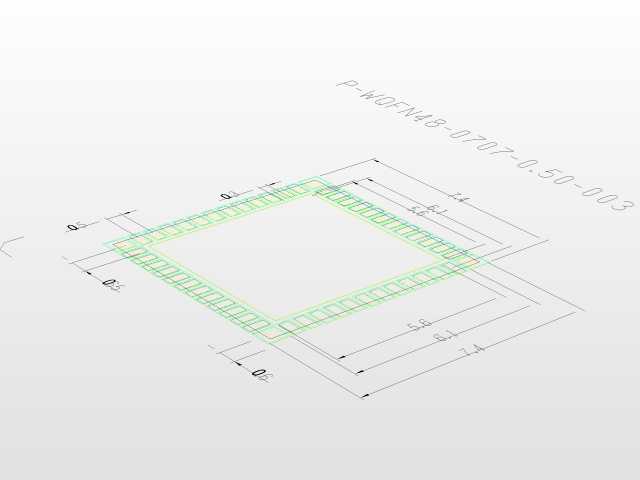

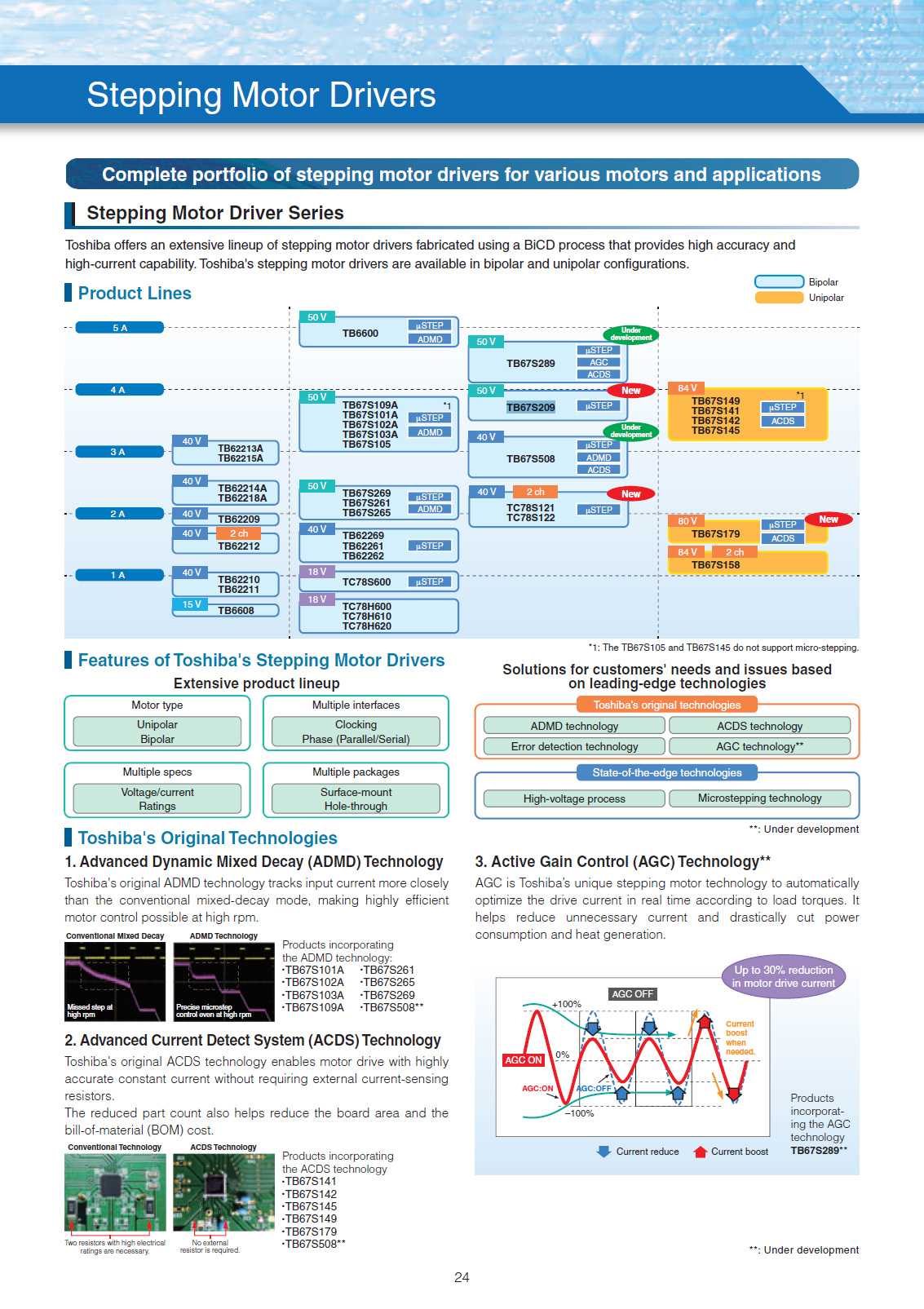

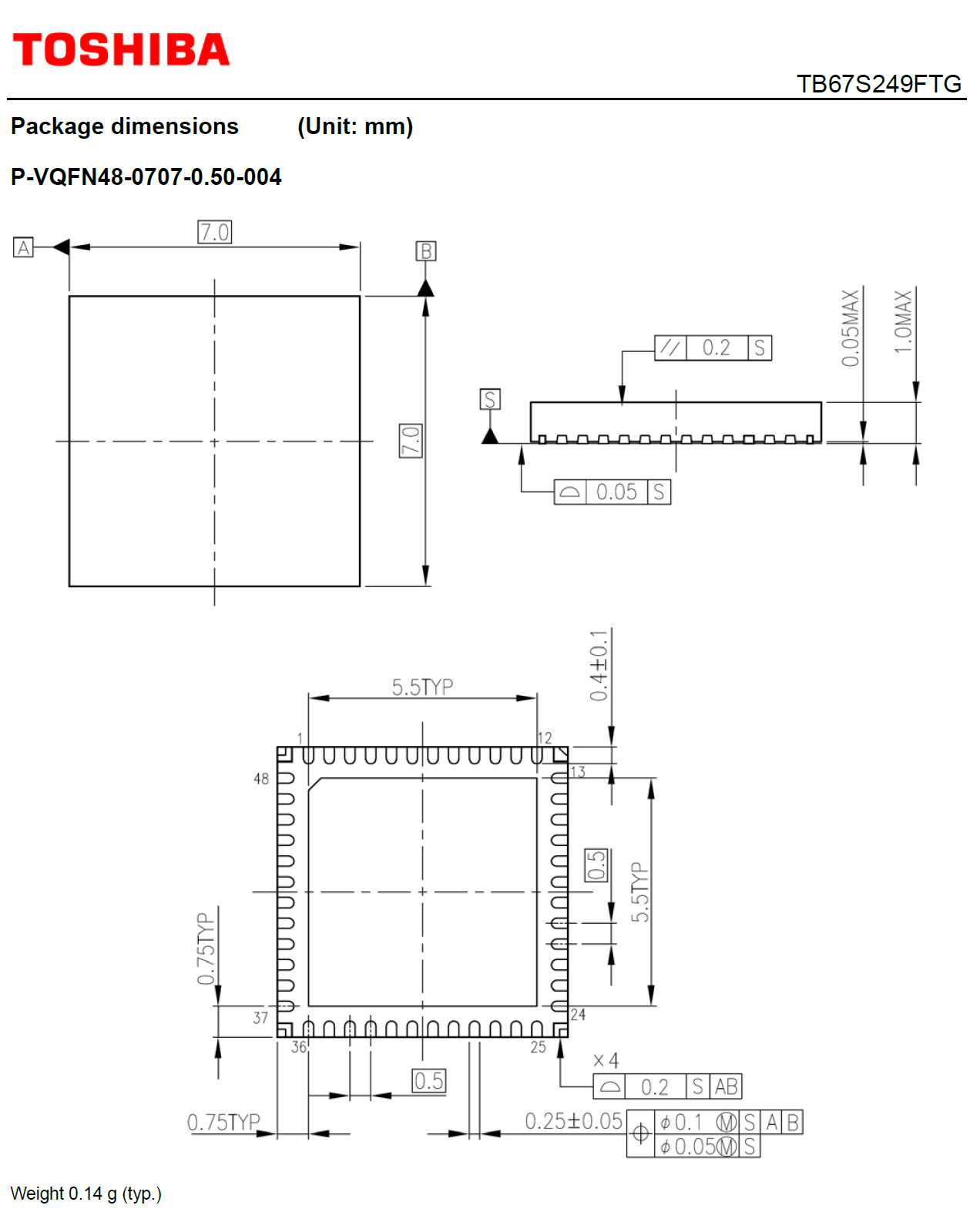

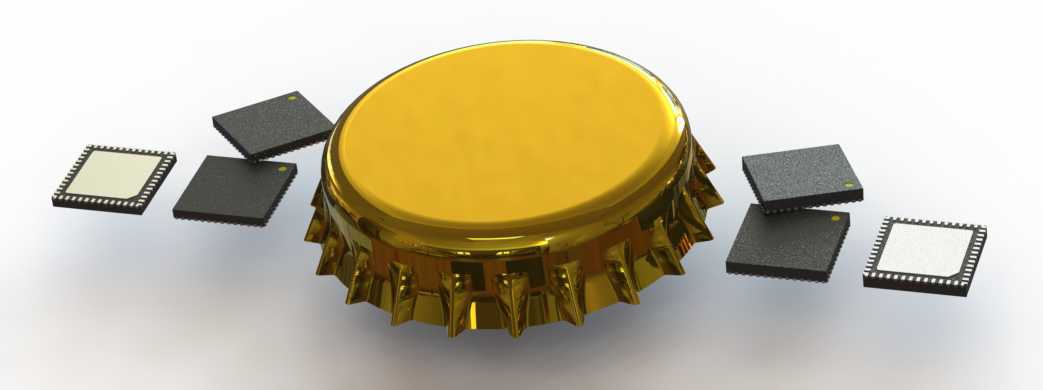

在消费电子、工业控制板卡、车载电控单元的PCB布局设计环节，QFN封装芯片的三维结构建模是板级结构干涉校验、SMT钢网开孔设计、产线贴装程序调试的核心参考依据，本次呈现的QFN48封装结构，适配TB67S249FTG、TB67S289FTG两款步进电机驱动芯片的实物封装形态，建模过程完全参照量产器件的实测尺寸还原，可直接导入板级装配环境完成干涉检查。从实际应用场景来看，这类QFN48封装器件多用于小体积步进电机驱动、小型工控板信号处理、便携设备电源管理模块中，因为无外伸引脚的方形扁平无引脚设计，能在极小的板上占用空间内实现48个引脚的电气连接，同时底部裸露的散热焊盘可直接贴合PCB铜箔完成散热，相比传统的SOP、QFP封装，同引脚数下占用板面面积可缩减40%以上，厚度也能控制在1mm以内，适配高密度贴装的设计需求。建模过程中首先明确了安装边界约束：器件本体长宽尺寸为7mm×7mm，引脚中心距0.5mm，完全符合JEDEC标准中QFN48封装的尺寸规范，引脚分布在本体四个侧边，每个侧边均匀排布12个引脚，引脚末端与本体侧边的伸出量控制在0.2mm以内，避免贴装过程中引脚连锡的同时，保证焊接后的机械连接强度。底部散热焊盘的尺寸、位置也完全参照实物还原，建模时特意保留了引脚与本体之间的微小倒角，还原实际器件注塑成型后的边角形态，避免三维装配校验时出现误判干涉的问题。设计思路上完全围绕板级设计的实际需求展开，没有做多余的外观美化，所有结构特征都服务于工程校验场景：比如引脚的厚度设置为0.15mm，和实际冲压引脚的厚度一致，在做SMT贴装吸嘴取件模拟、焊膏印刷厚度校验时，可直接调用模型完成高度方向的间隙检查；本体顶面的标记点位置也对应实物的1脚标识位，在做PCB丝印对位校验时，可直接匹配丝印框的1脚标记位置，避免出现封装方向画反的设计失误。这类封装模型在实际工程中，还可用于热仿真分析的前置建模，通过还原本体与散热焊盘的结构尺寸，可更精准地模拟芯片工作时的热量传导路径，评估PCB散热设计是否满足器件的功耗散热需求，避免后期样机测试时出现芯片过热降频的问题。
