BBS款多辐条改装汽车轮毂三维设计

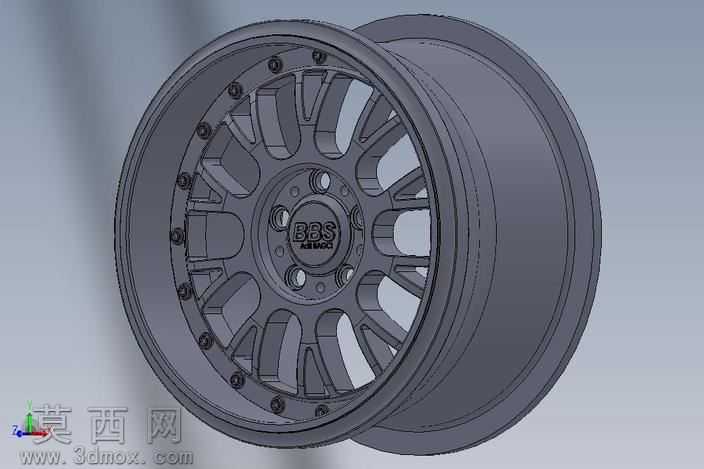

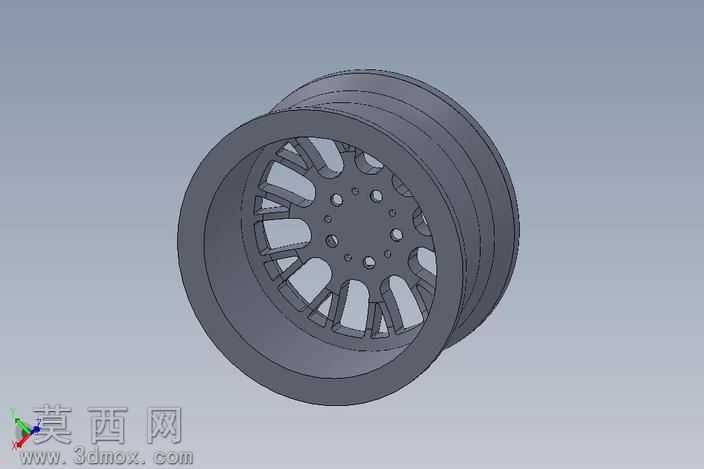

本作品为改装款汽车轮毂的三维参数化设计模型，建模过程依托三维机械设计软件完成，全程遵循汽车改装轮毂的实际生产尺寸规范与装配逻辑，完整还原了经典BBS款多辐条轮毂的全部结构细节。建模初期首先确定轮毂的核心参数，包括适配的螺栓孔节圆直径、中心孔尺寸、轮辋宽度与偏距数值，以旋转凸台命令构建轮辋的基础筒体结构，精准绘制轮辋与轮胎配合的胎圈座、轮缘、槽底的曲面轮廓，保证轮辋部分的曲面过渡顺滑，无几何畸变，符合实际轮毂的成型工艺要求。轮辐部分采用多组对称式双辐条设计，建模时先绘制单组辐条的截面草图，通过拉伸、拔模命令生成单根辐条的基础实体，再对辐条与轮辋、辐条与中心安装盘的衔接位置做圆角过渡处理，还原真实轮毂的应力分散结构，避免尖锐棱角带来的应力集中问题，之后通过圆周阵列命令完成全部辐条的排布，保证每根辐条的间距、造型完全一致，符合旋转对称的设计要求。中心安装区域完整还原了轮毂的螺栓孔、中心定位孔、气门嘴孔结构，同时在轮辐中心位置复刻了品牌标识的浮雕细节，轮辋外侧的固定螺栓点位也逐一建模还原，还原了两片式改装轮毂的装配结构特征。材质渲染阶段为模型赋予哑光深灰色金属合金材质，模拟铸造铝合金轮毂的表面质感，调整环境光与反射参数，突出轮毂曲面的光影层次与金属光泽，清晰展现辐条的镂空结构与立体造型。整个模型的结构设计兼顾外观视觉效果与实际机械性能逻辑，所有安装孔位、配合尺寸均参考民用改装车的通用适配标准，可用于汽车改装方案展示、轮毂结构教学、相关零部件设计参考等场景，模型的几何特征完整，无破面、缺失面等建模问题，各部分结构的比例协调，精准还原了经典改装轮毂的造型特质与结构特点。
