实验用途四旋翼飞行器机身结构设计

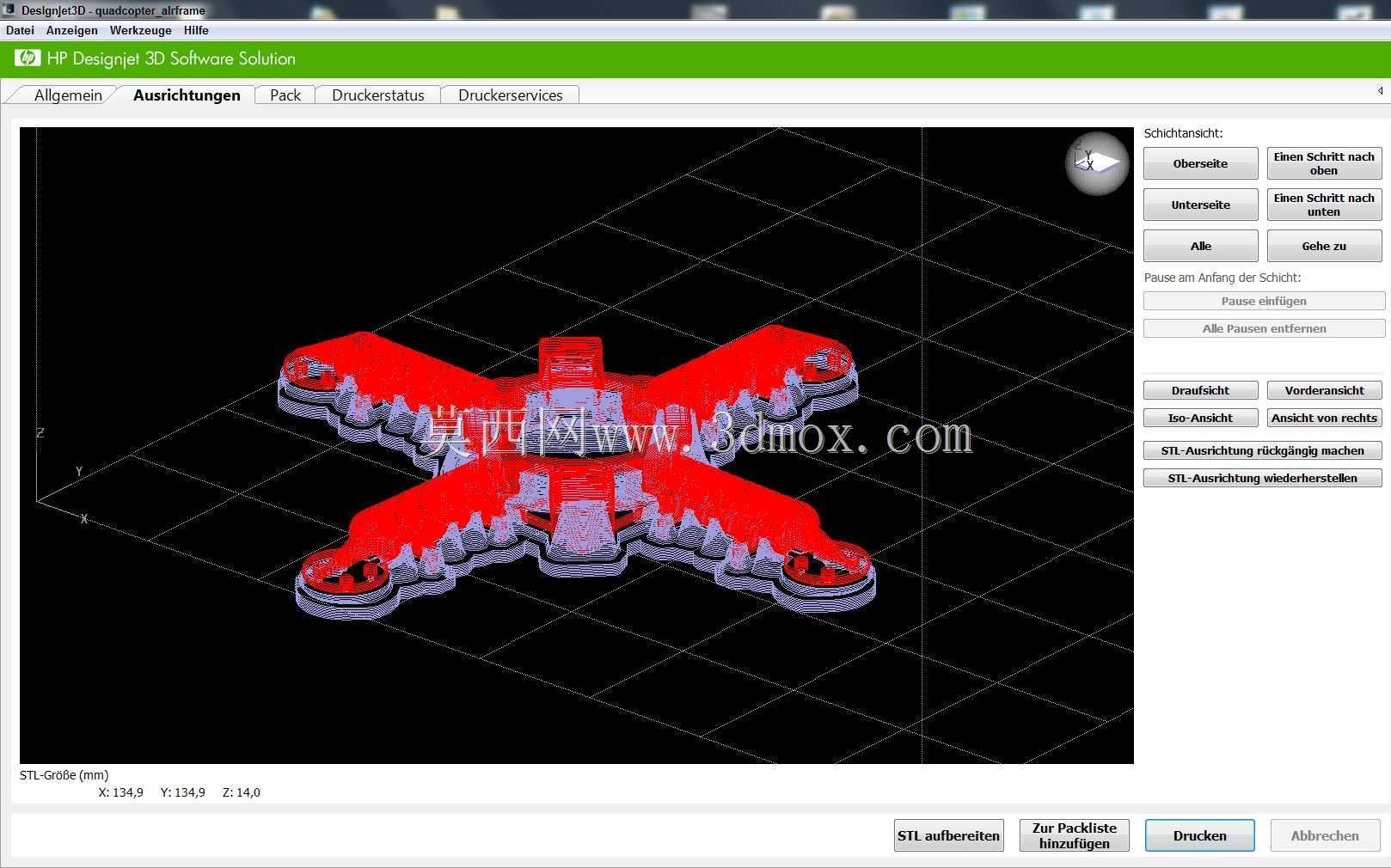

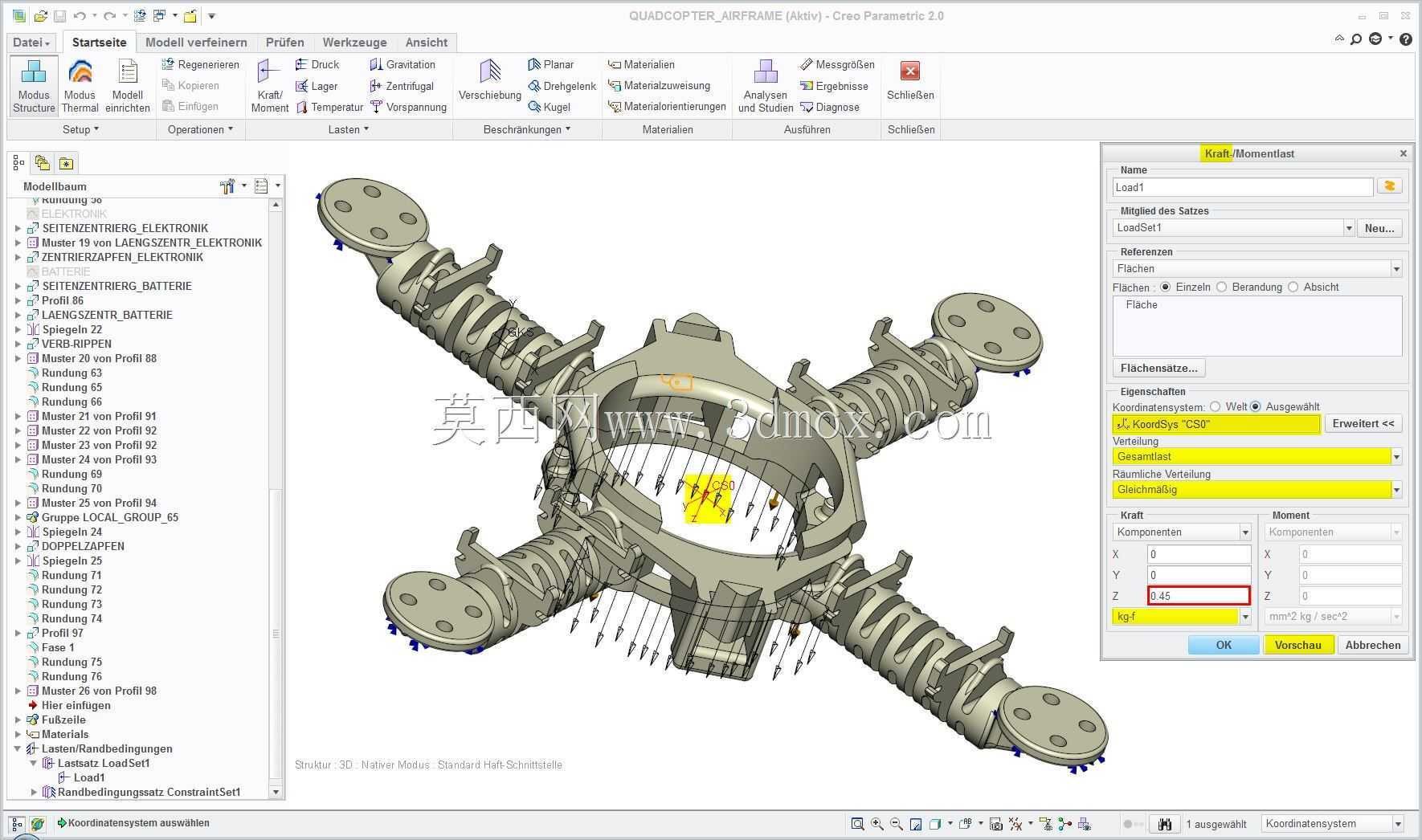

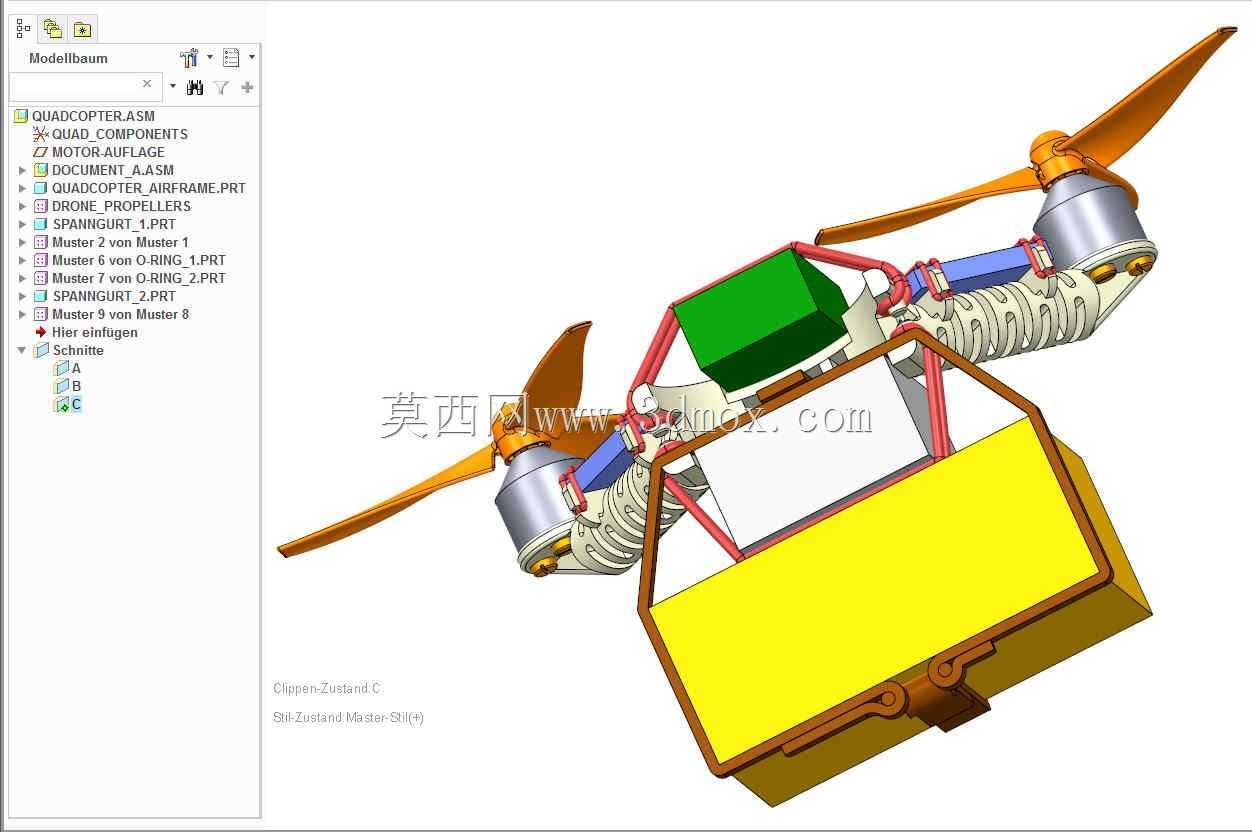

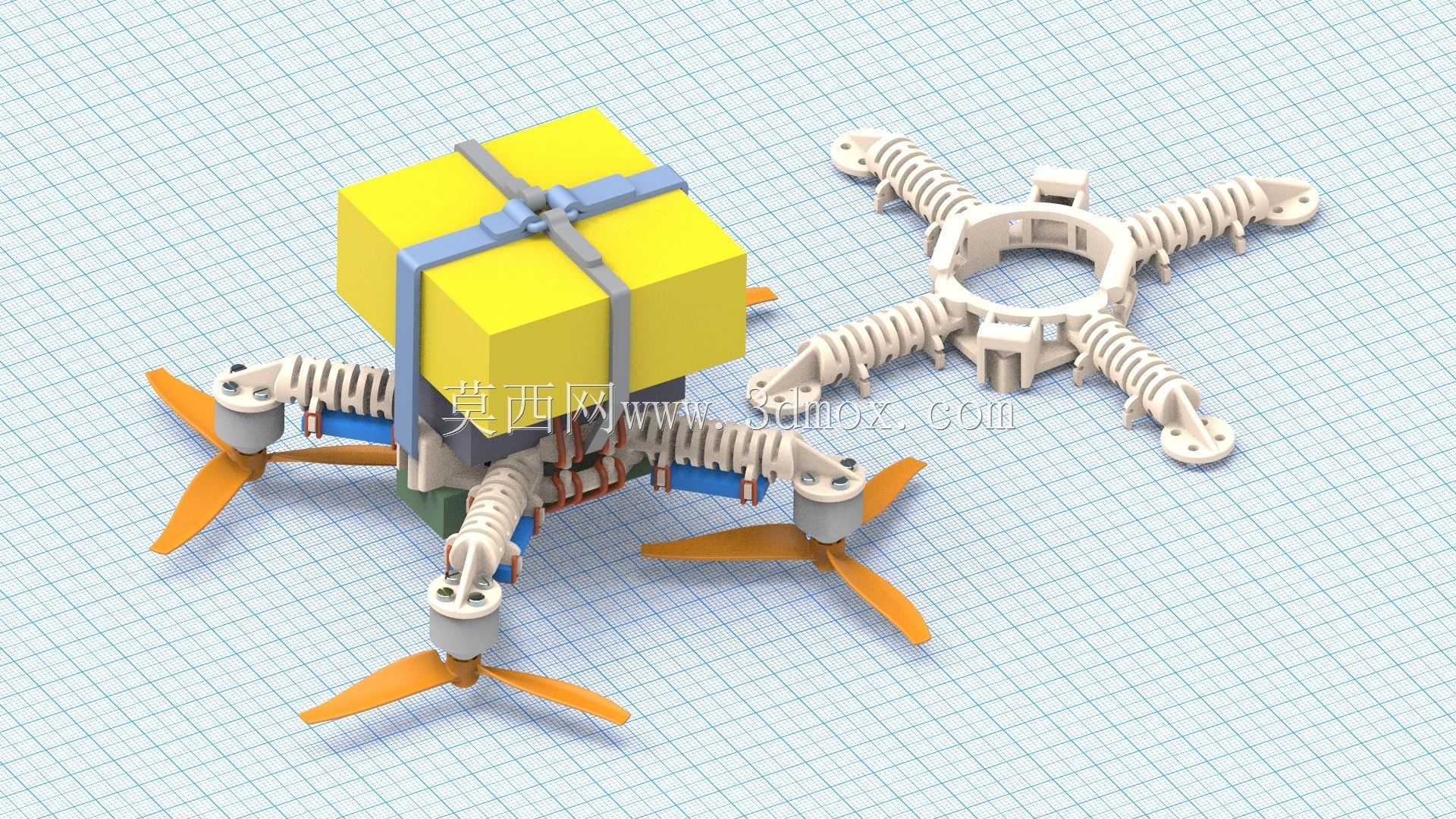

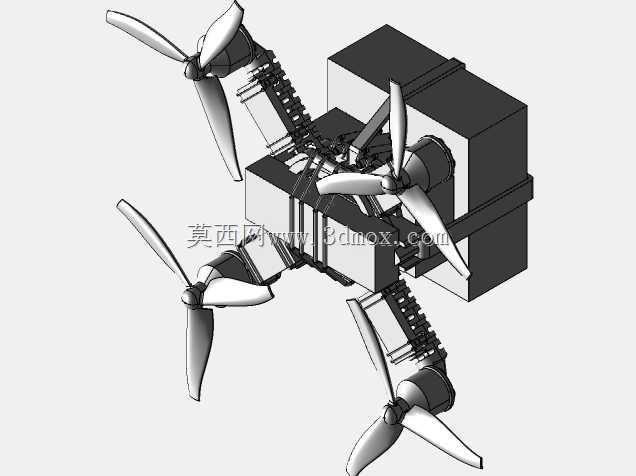

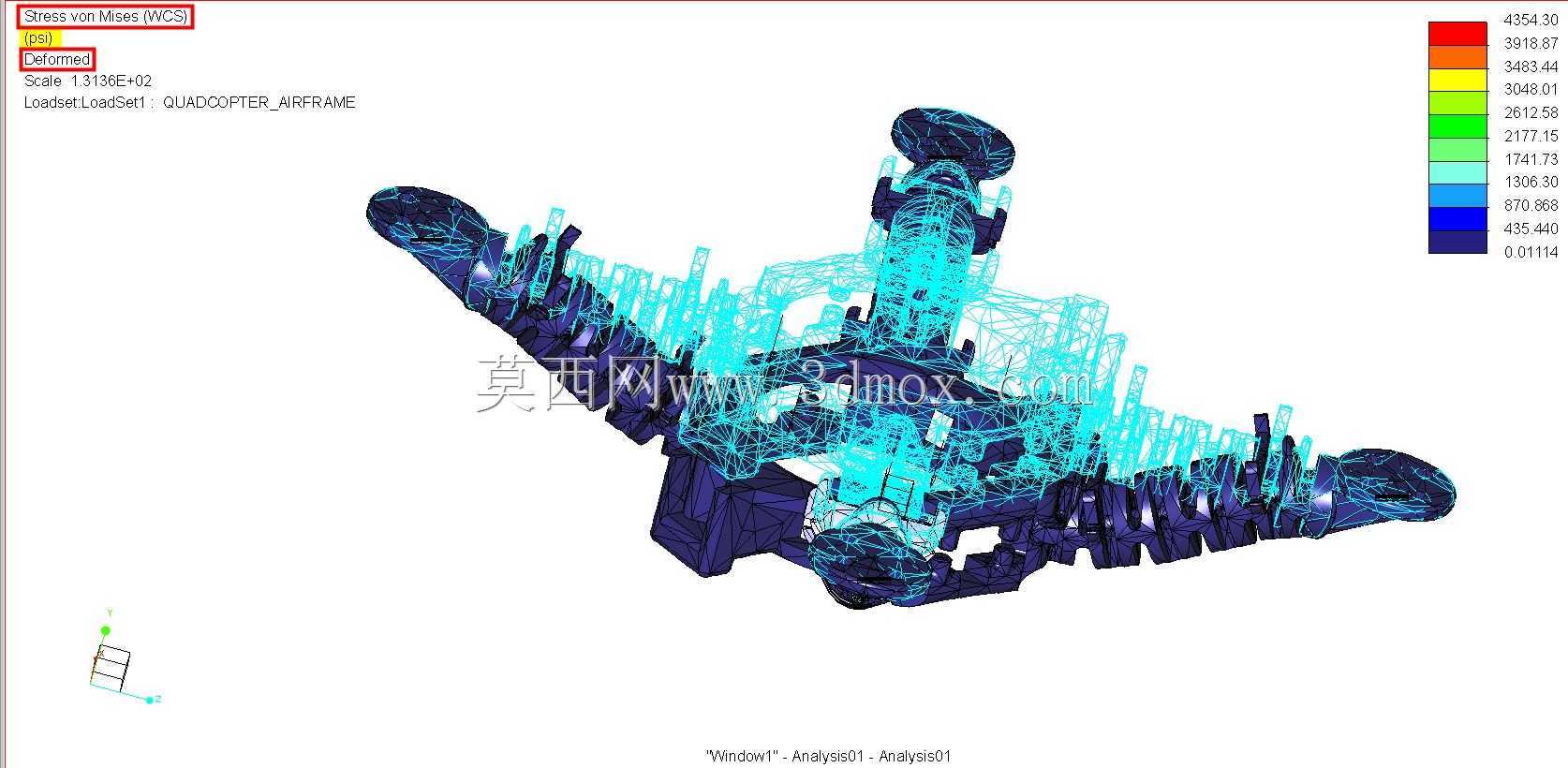

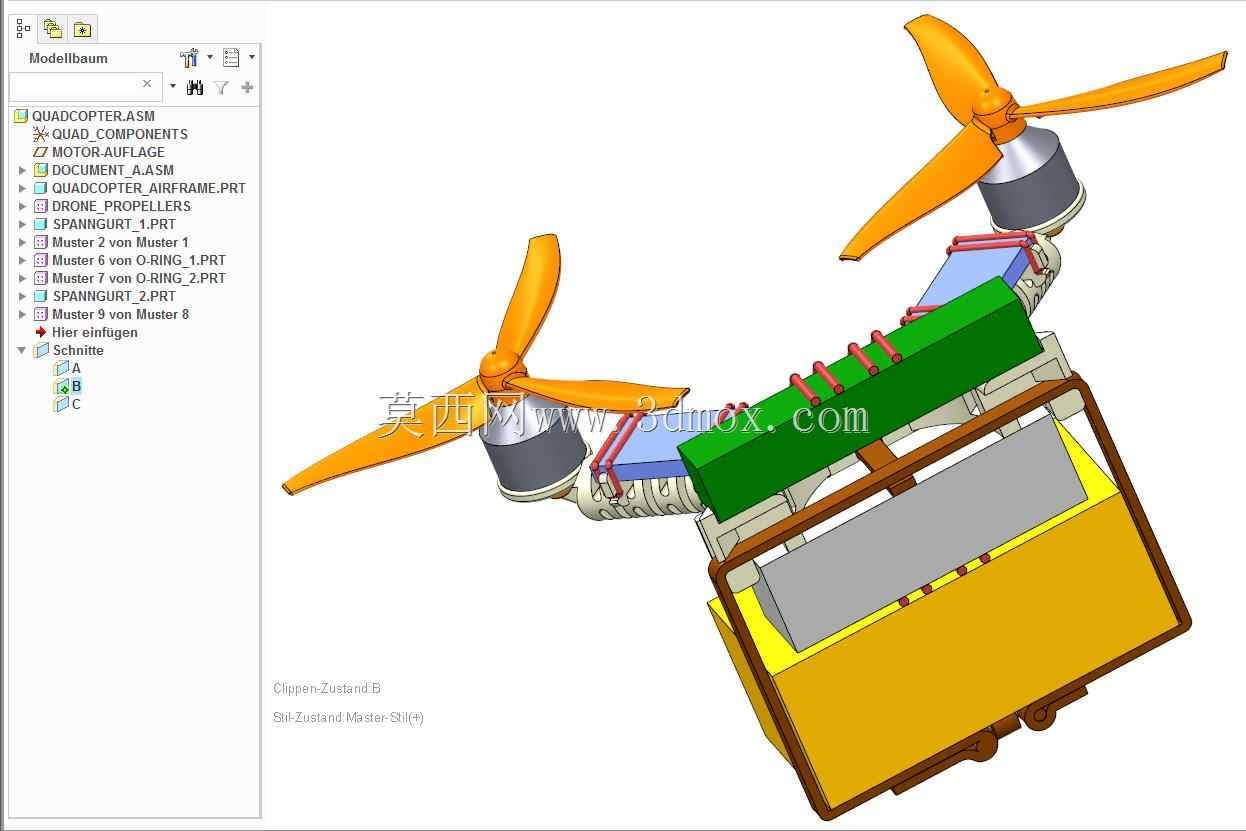

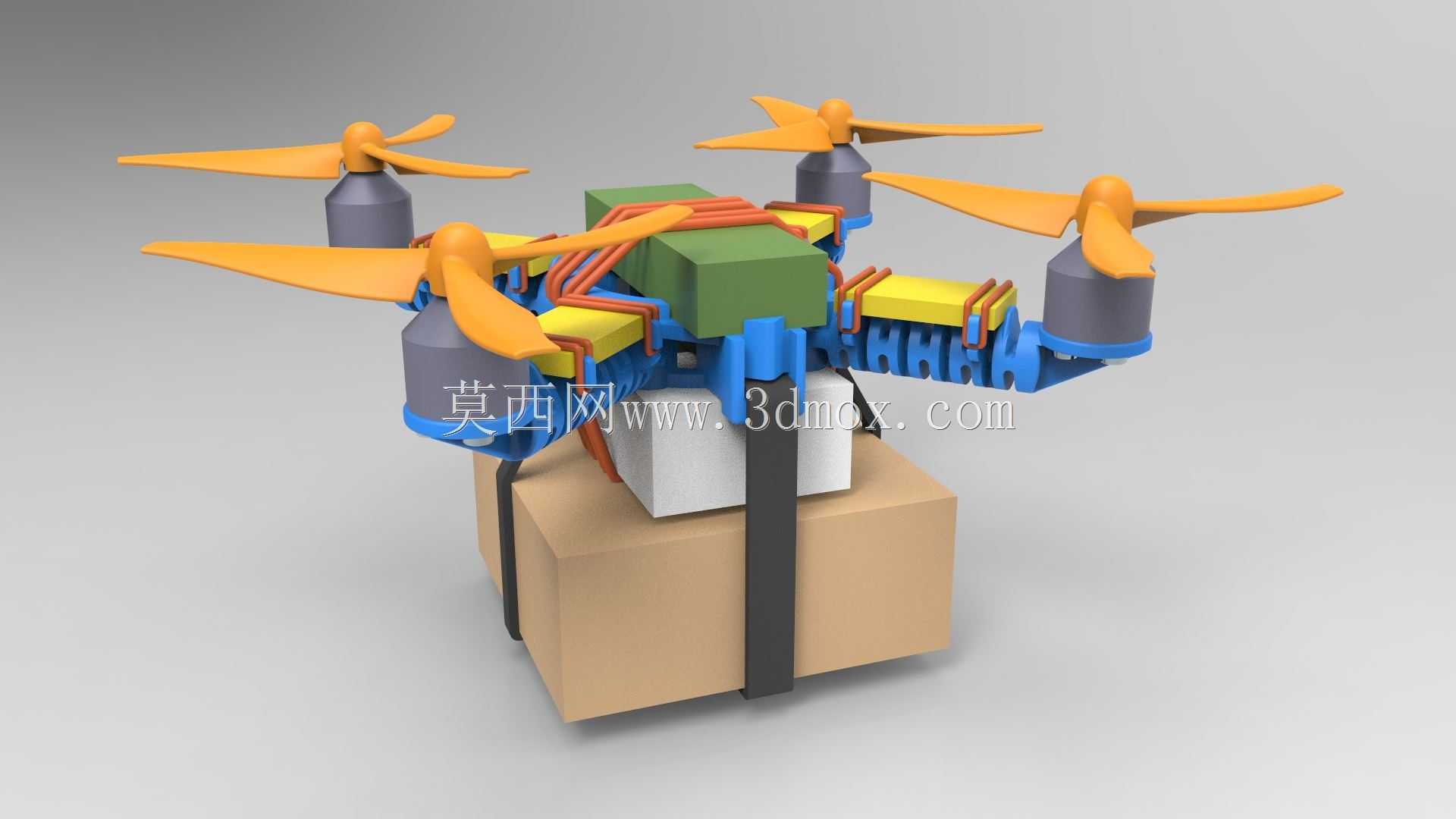

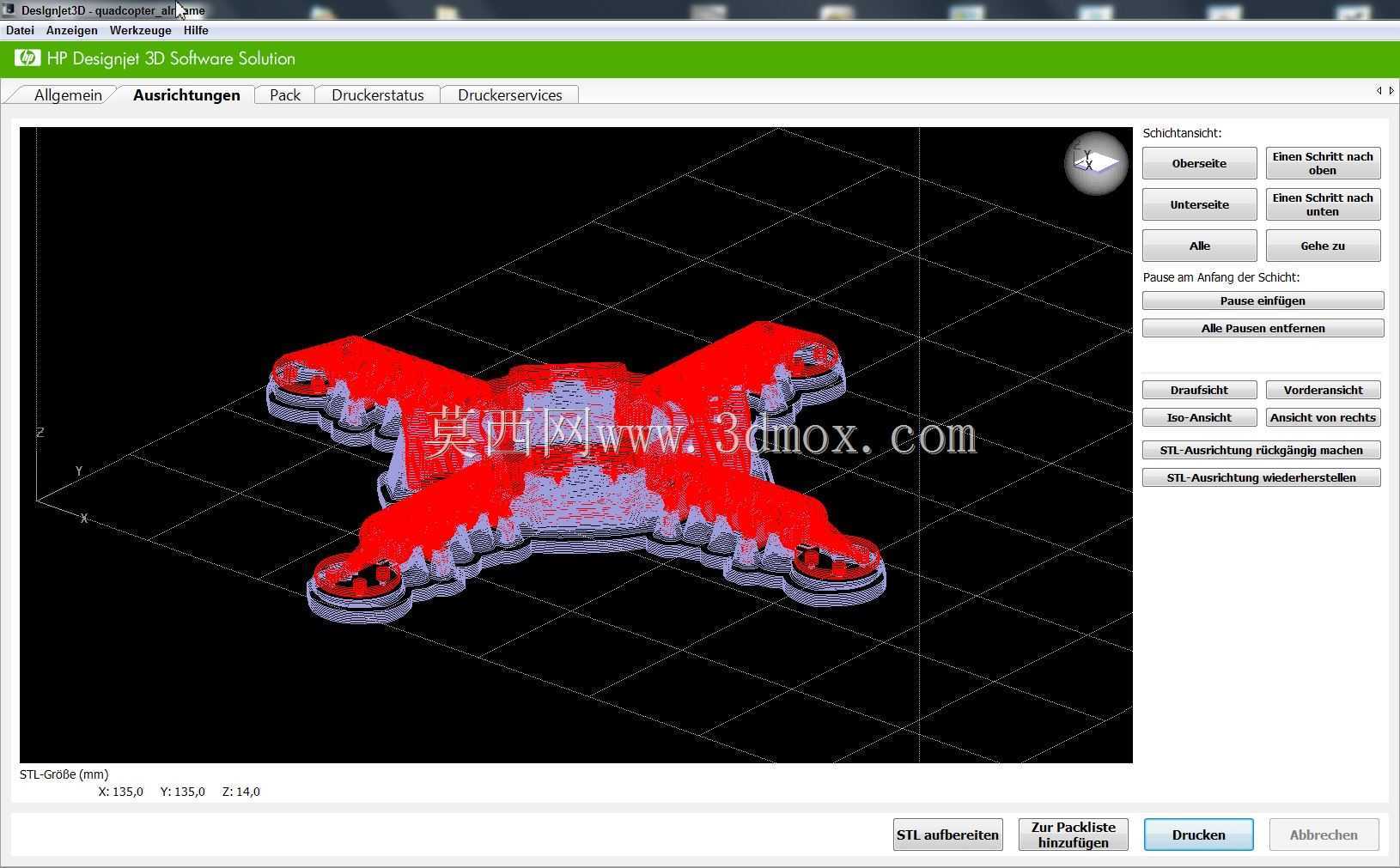

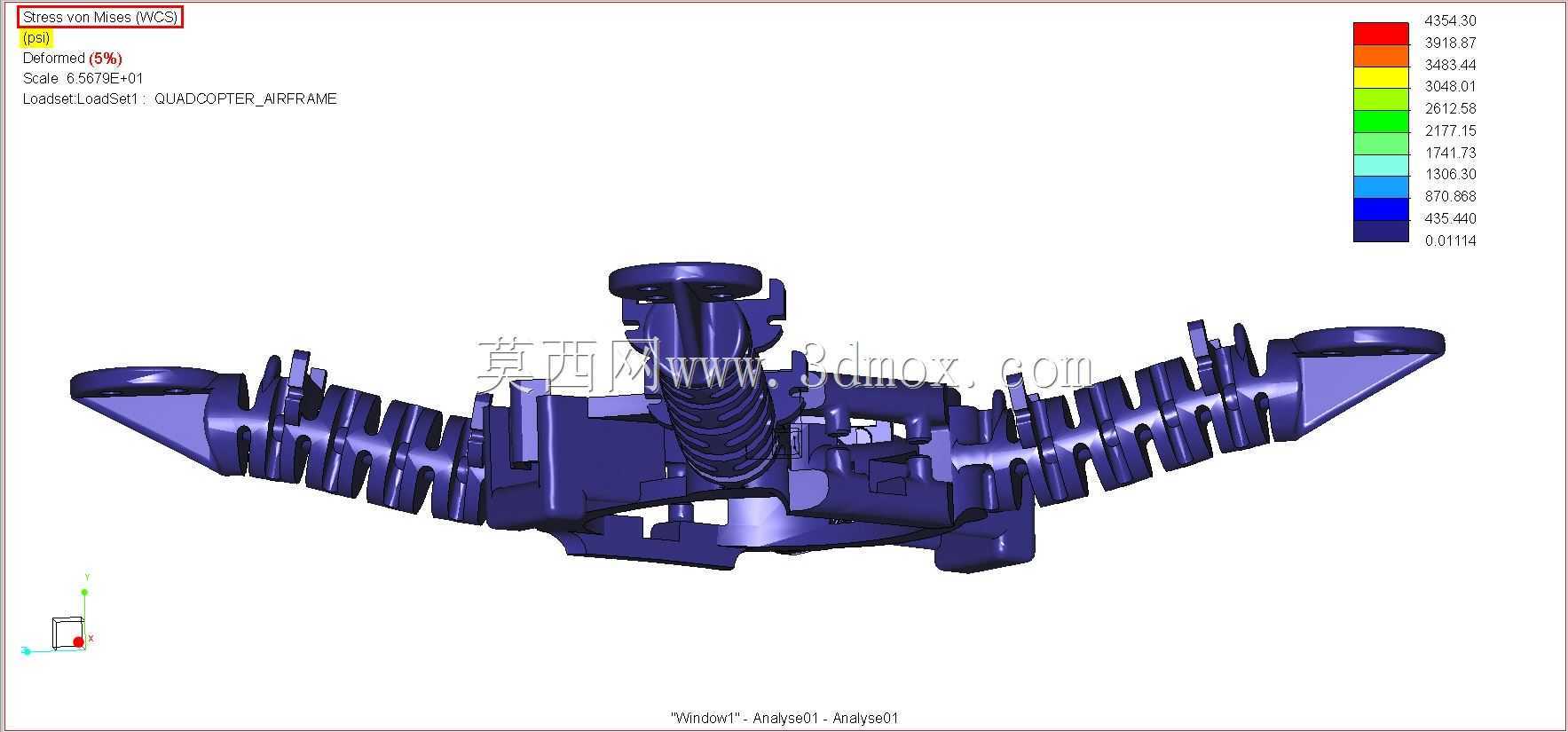

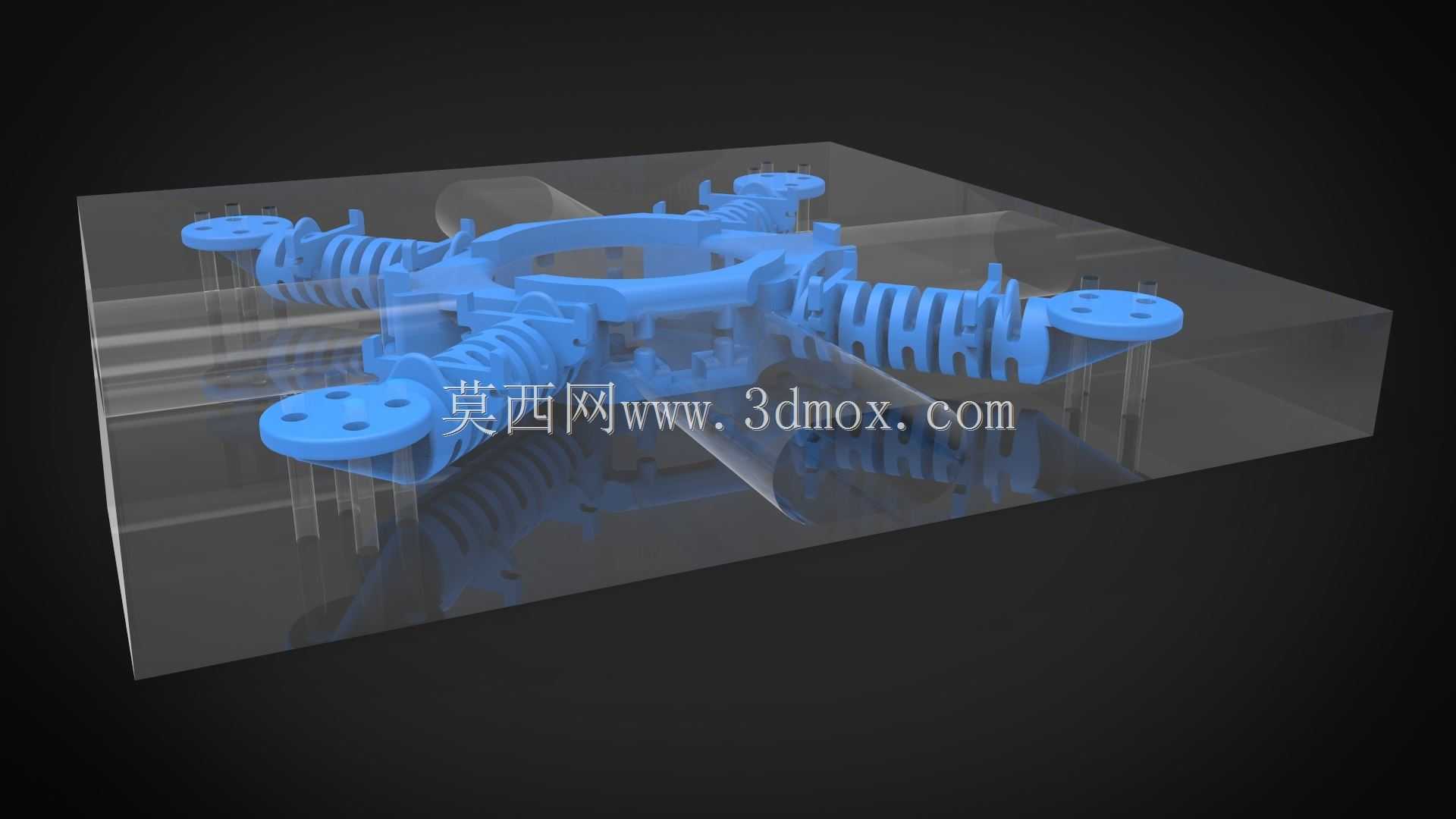

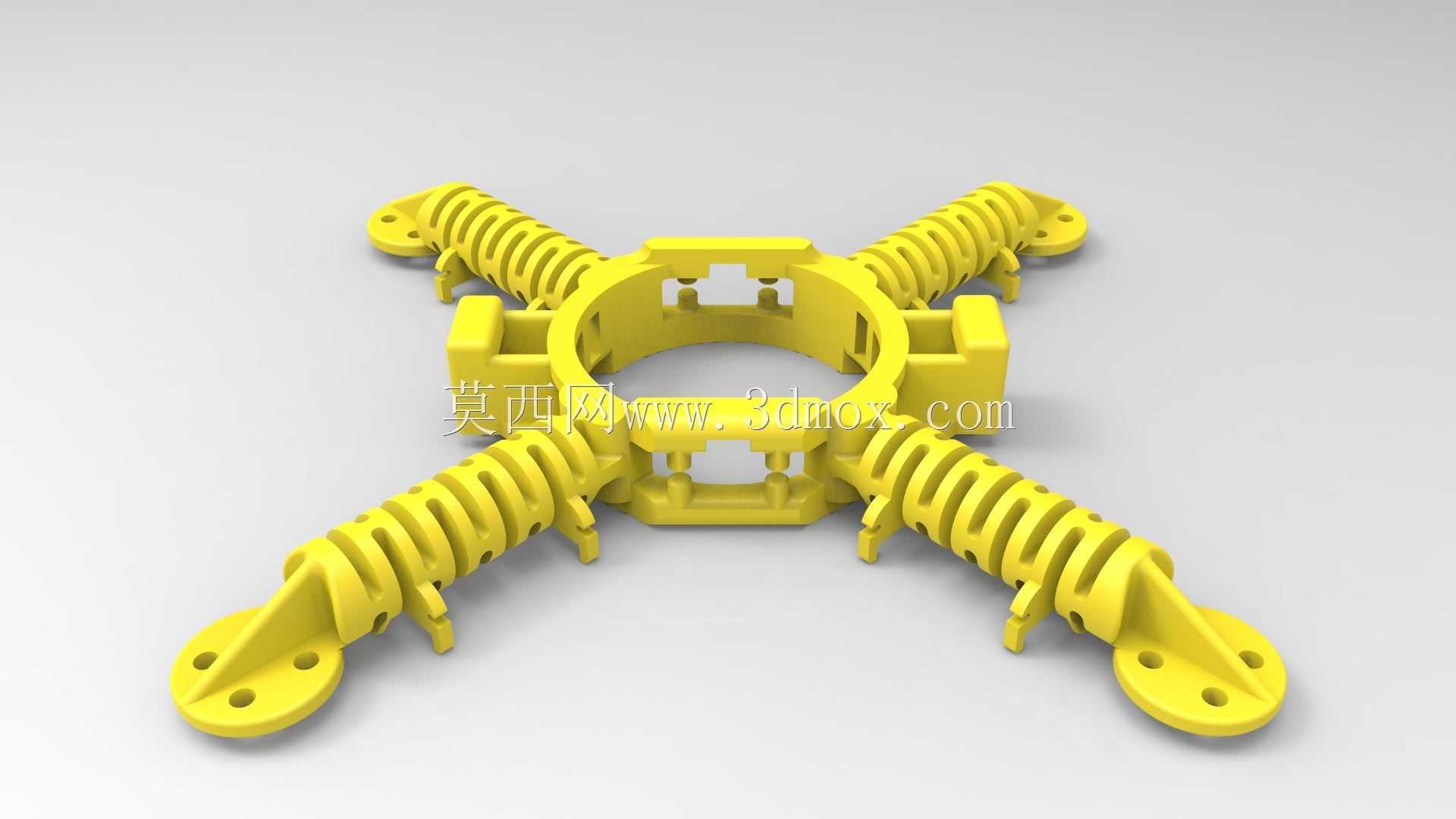

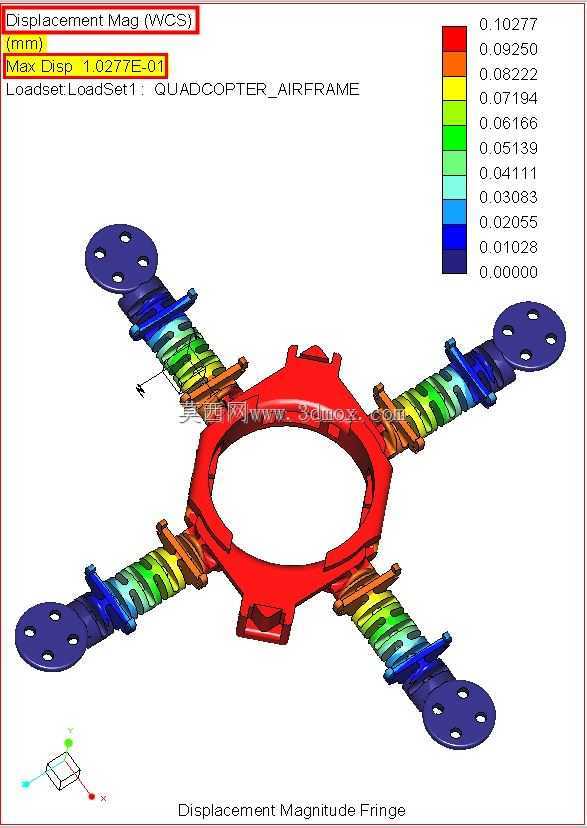

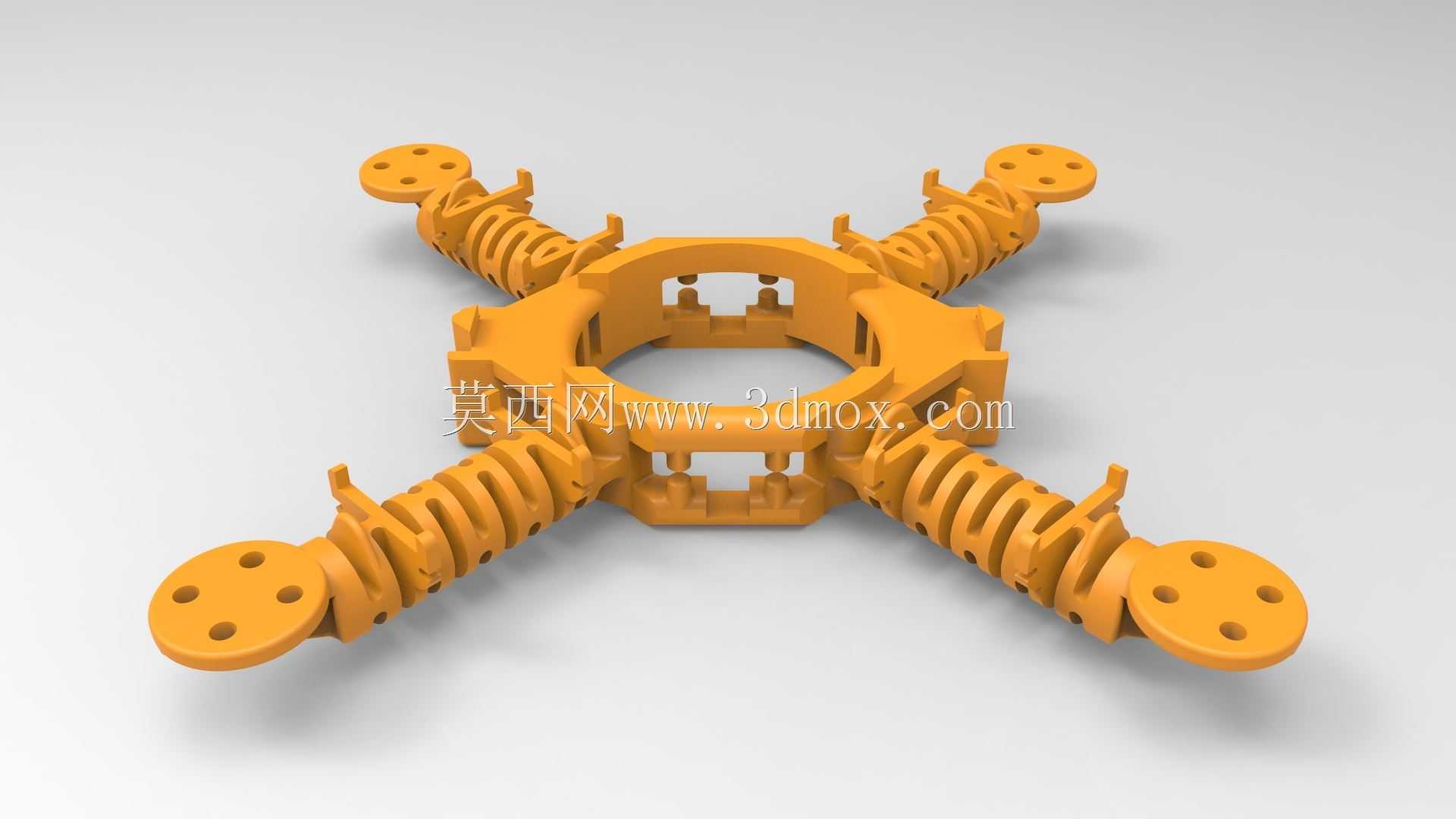

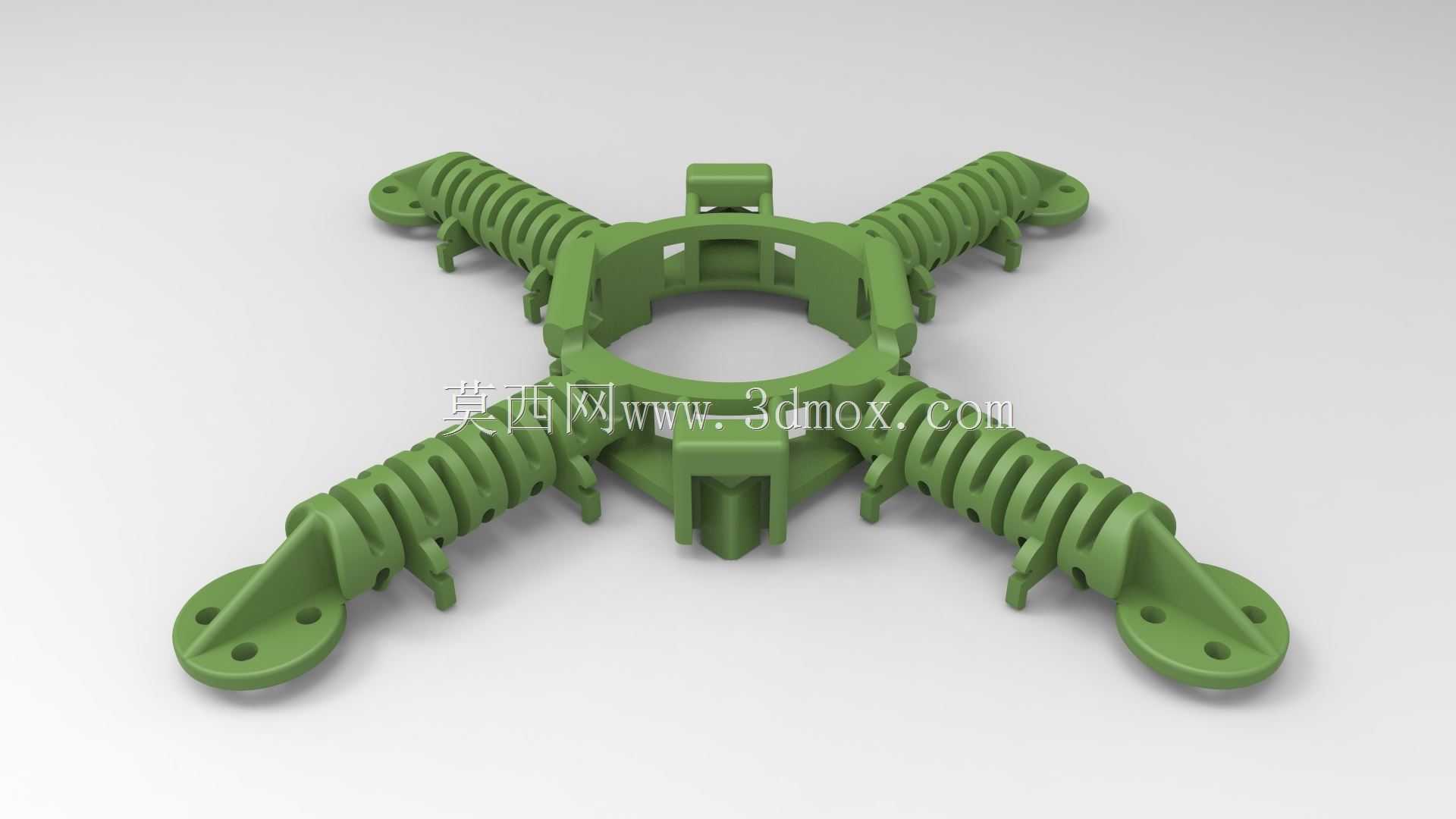

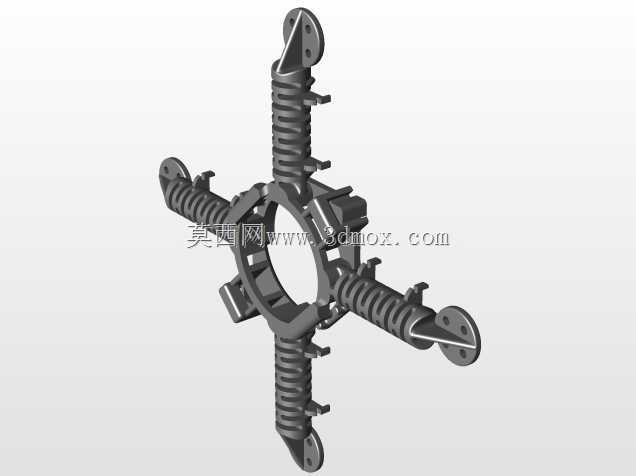

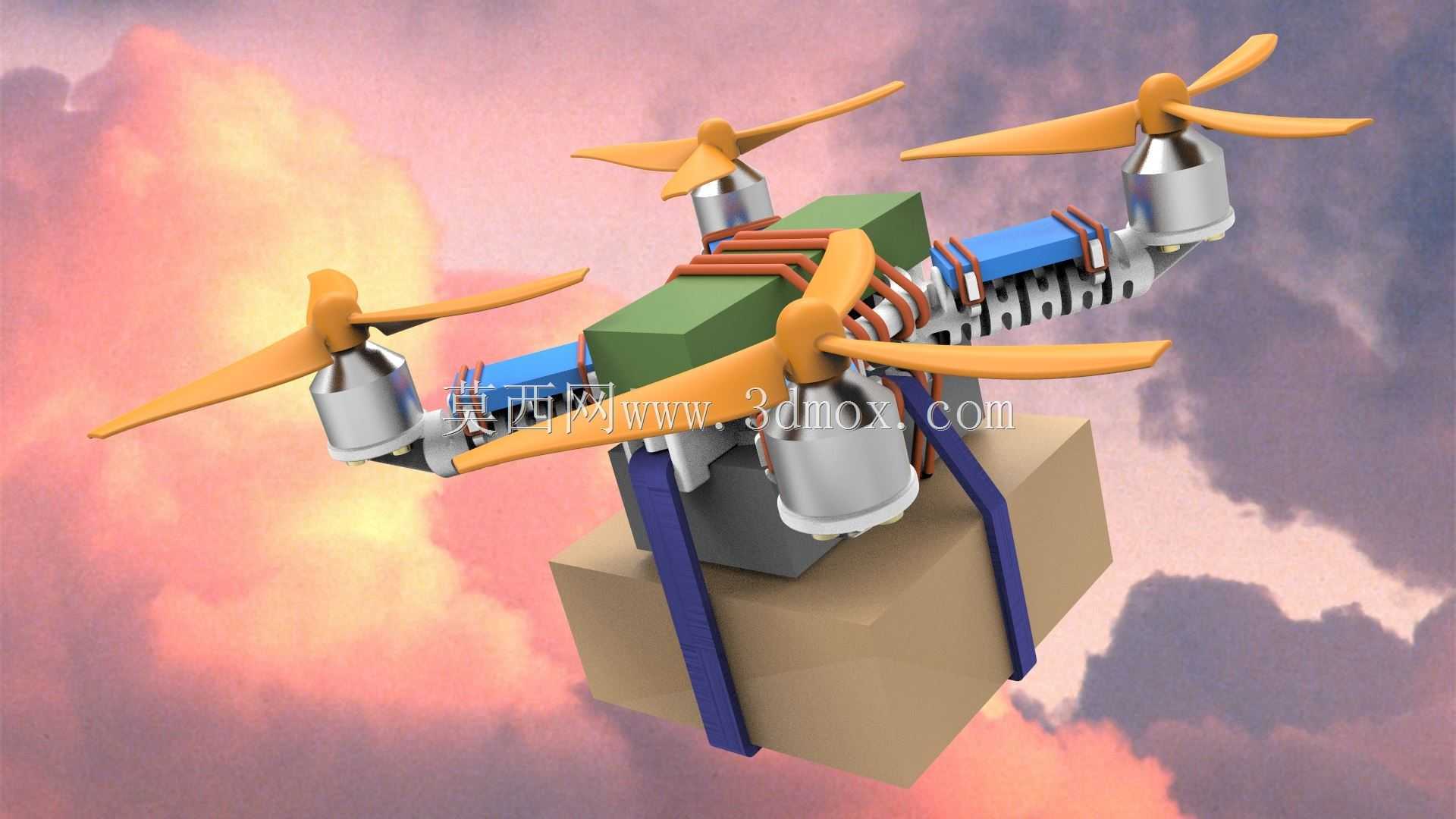

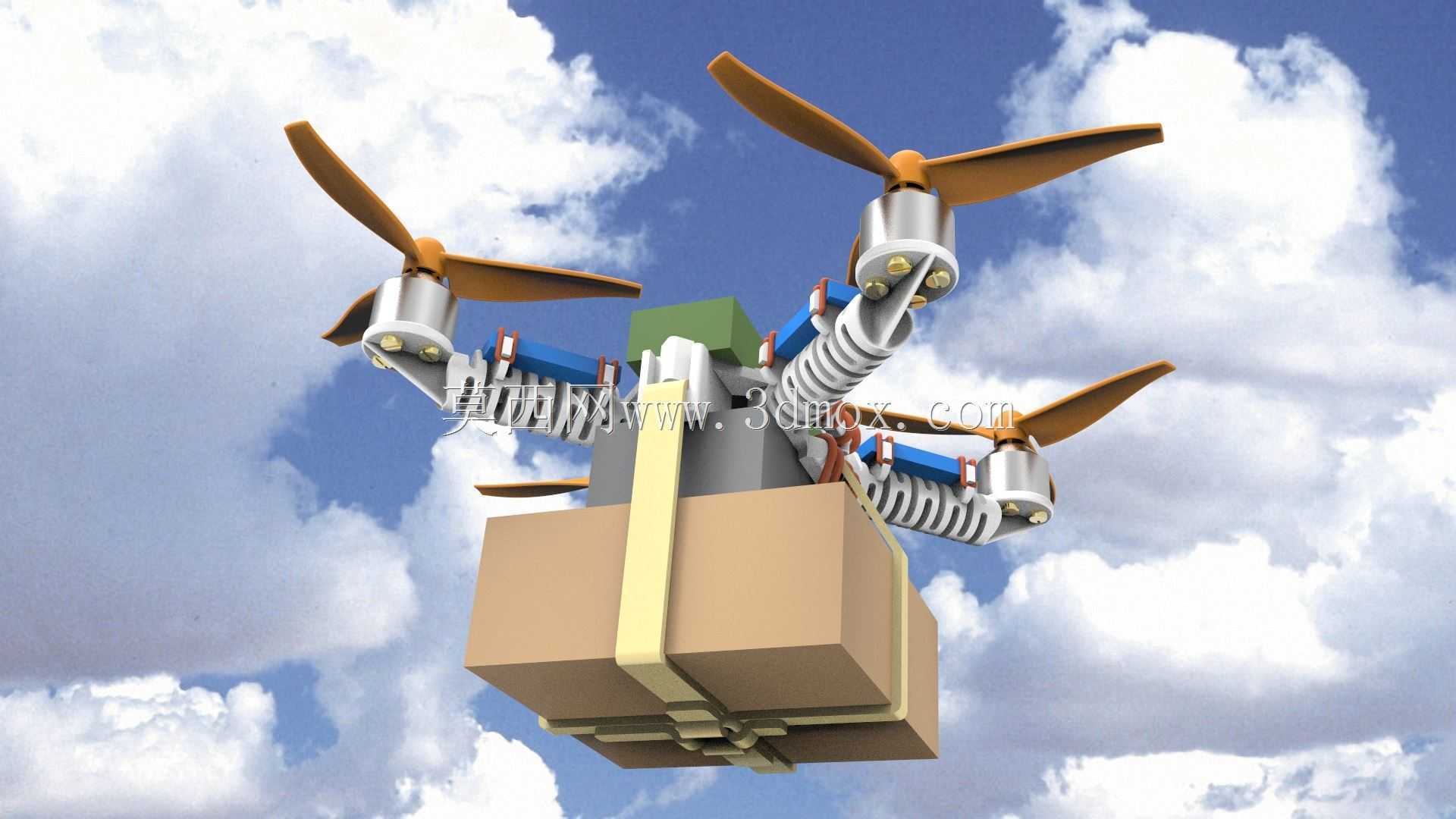

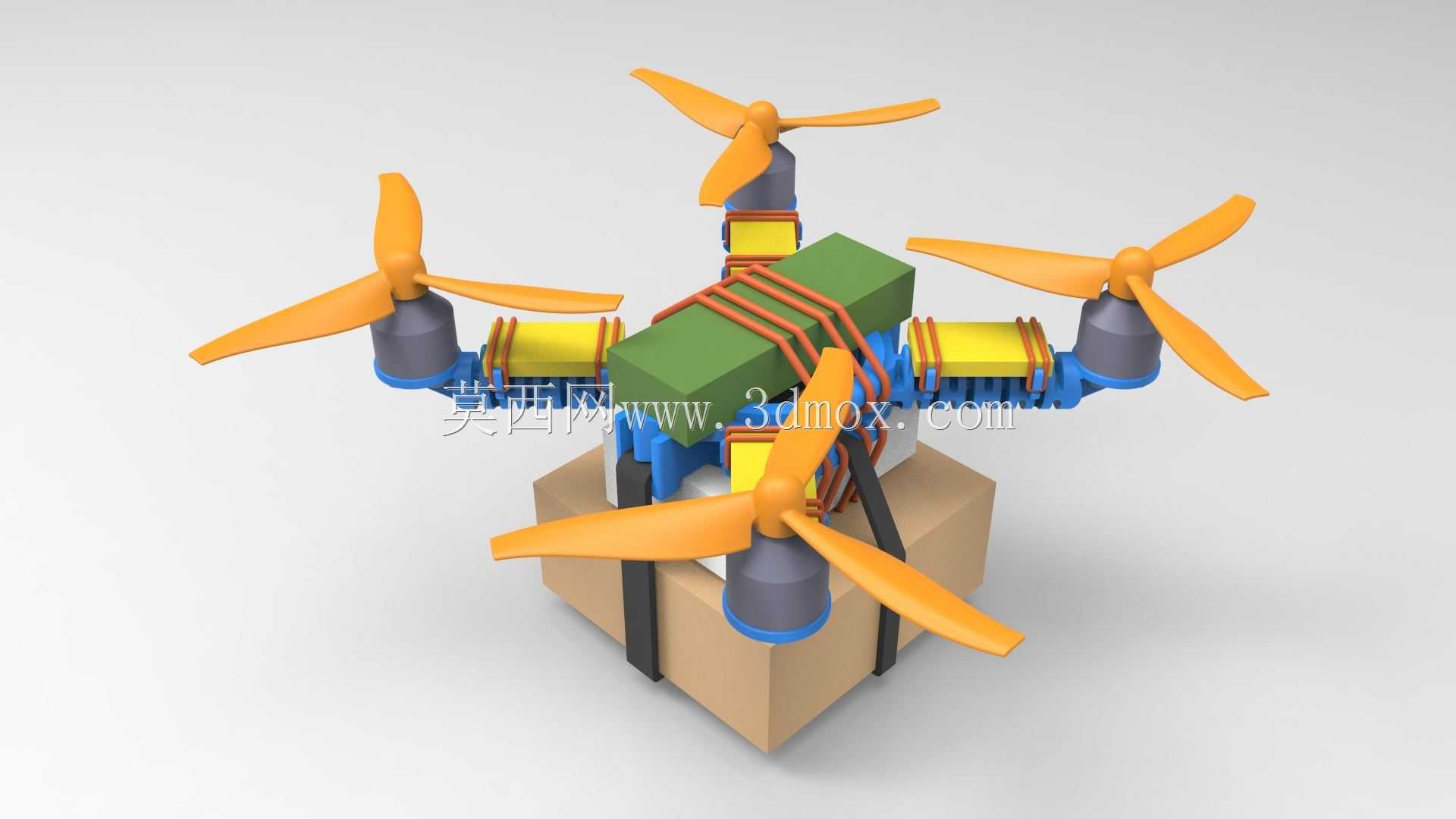

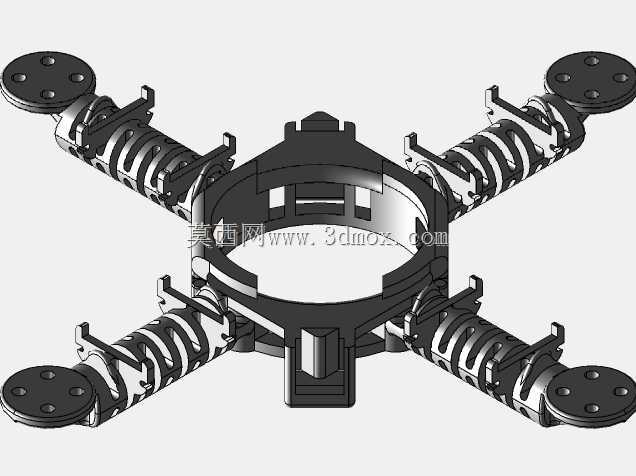

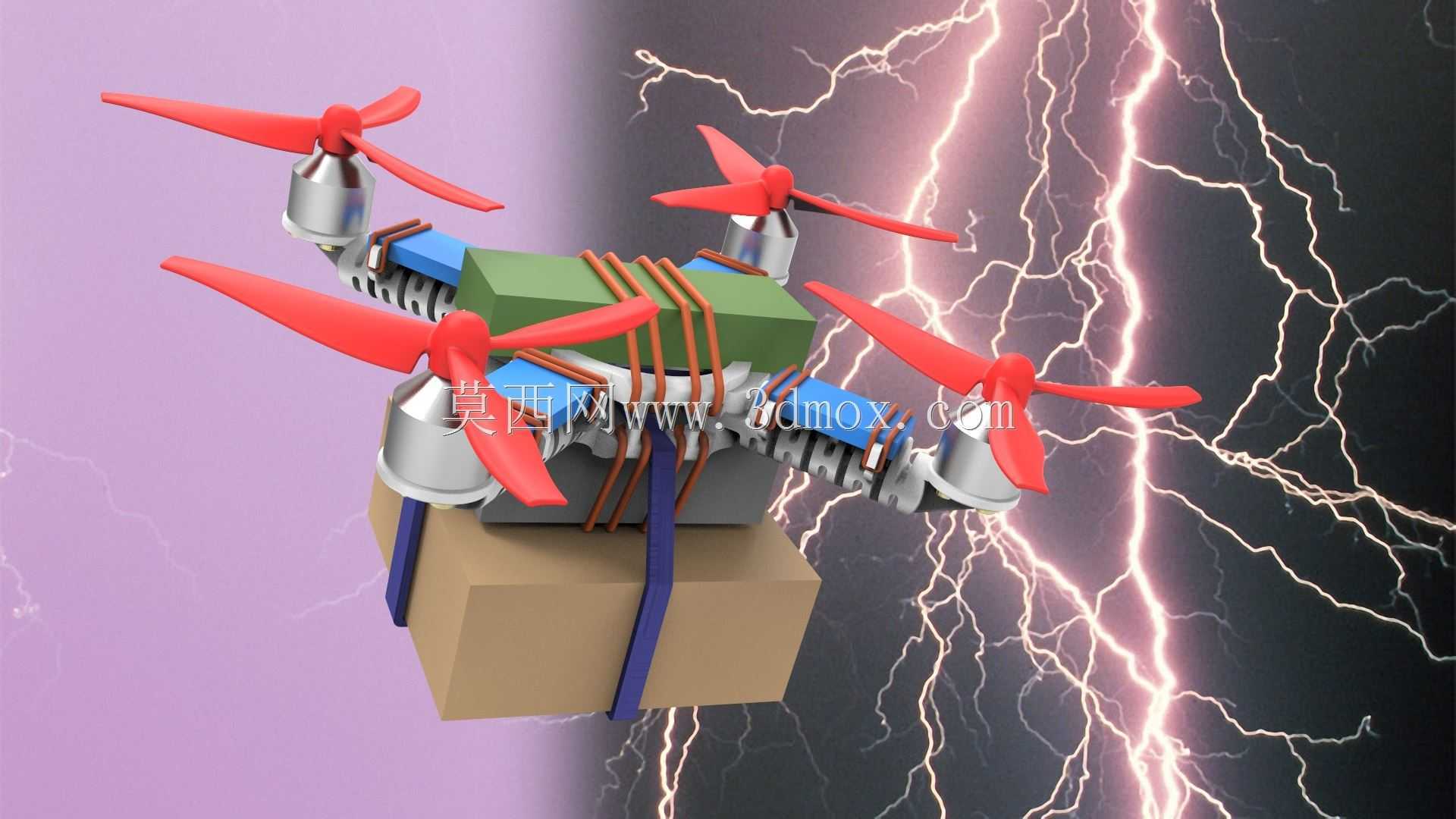

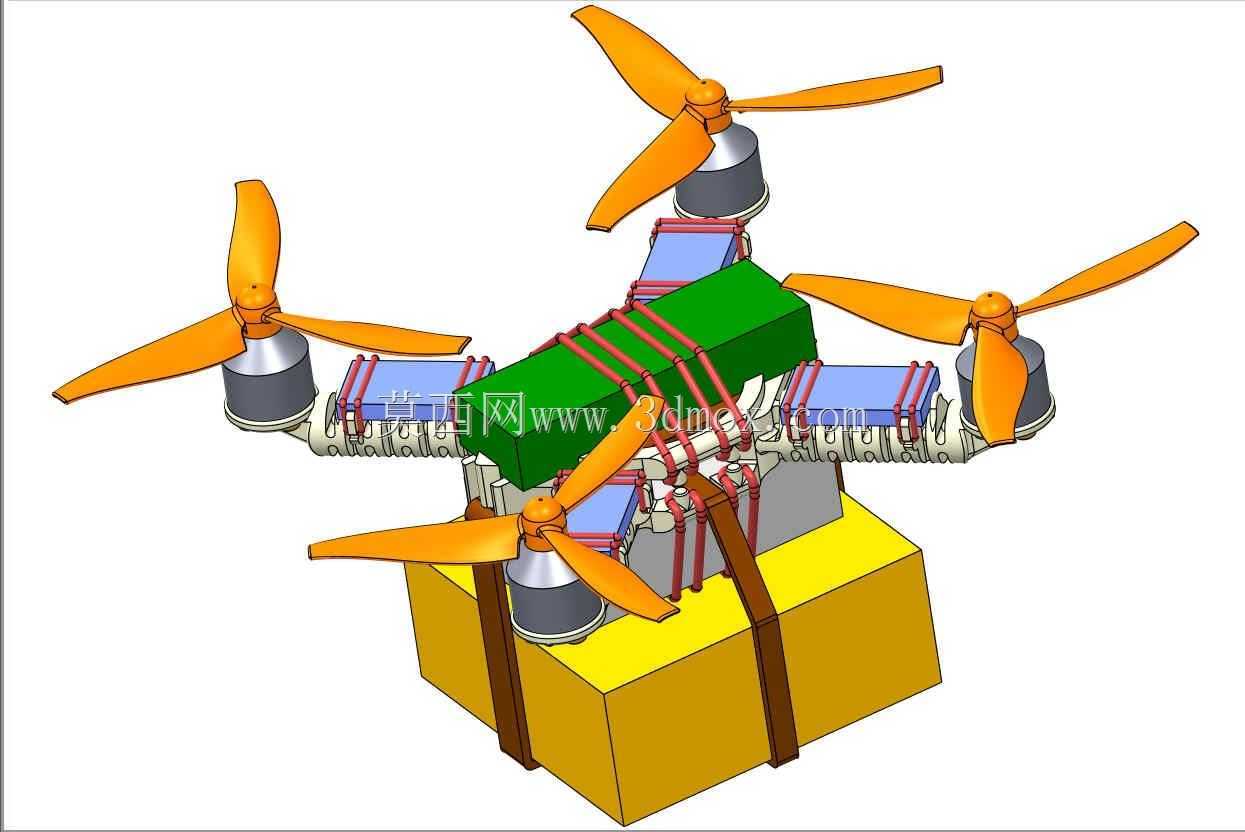

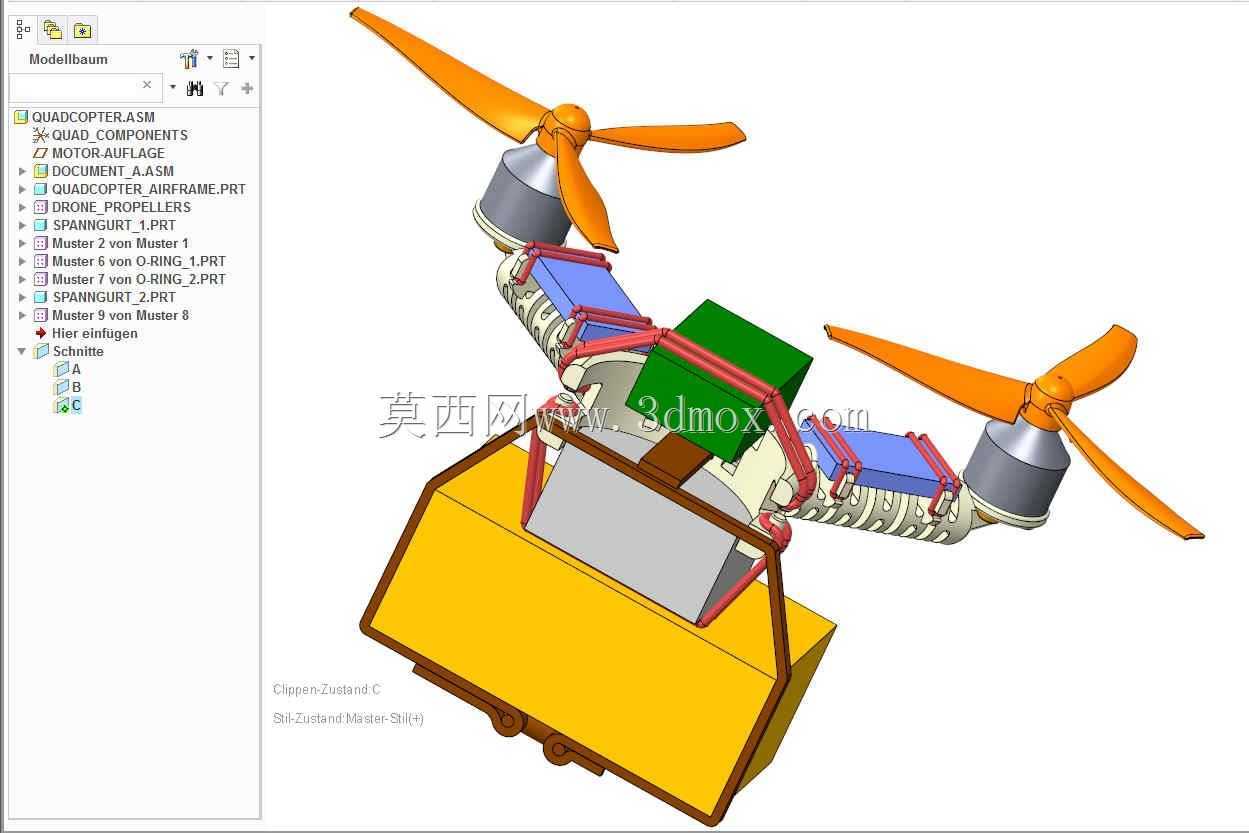

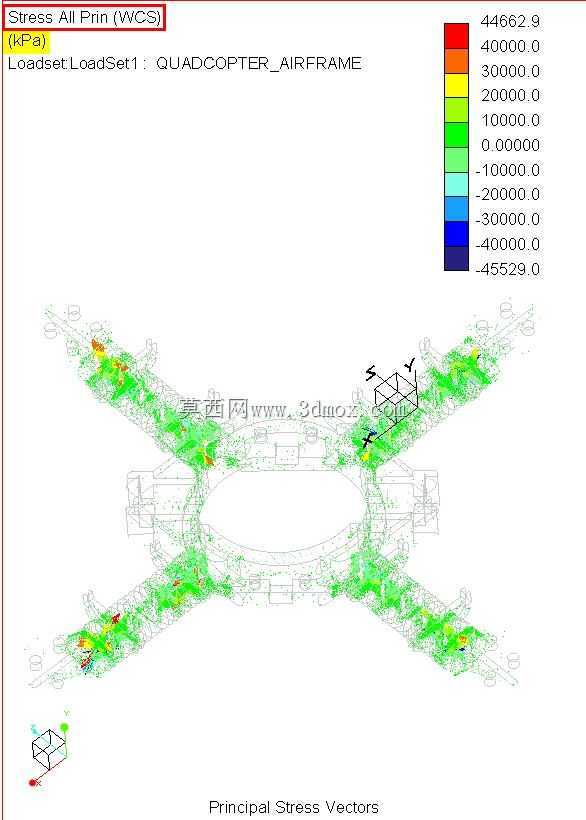

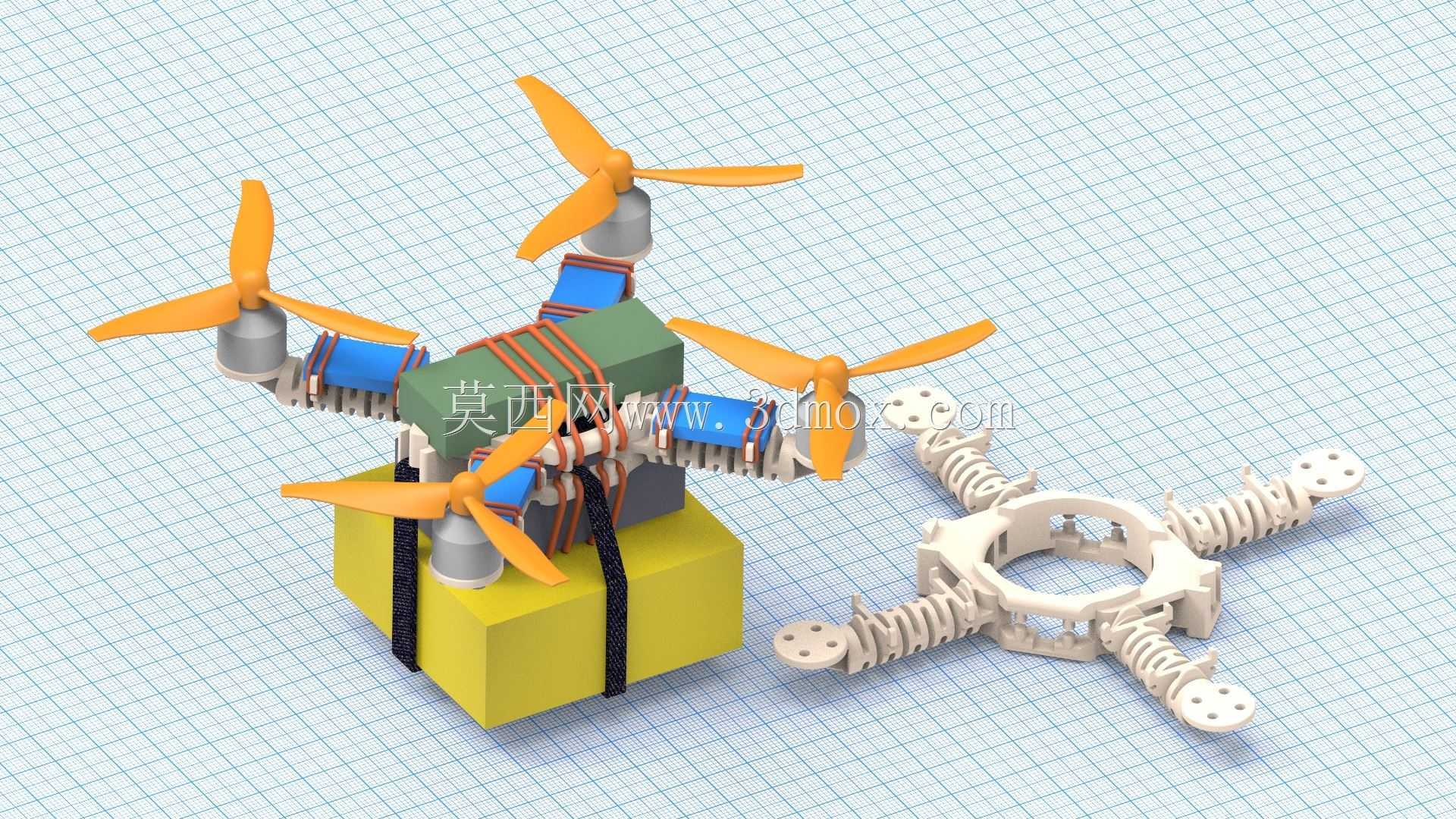

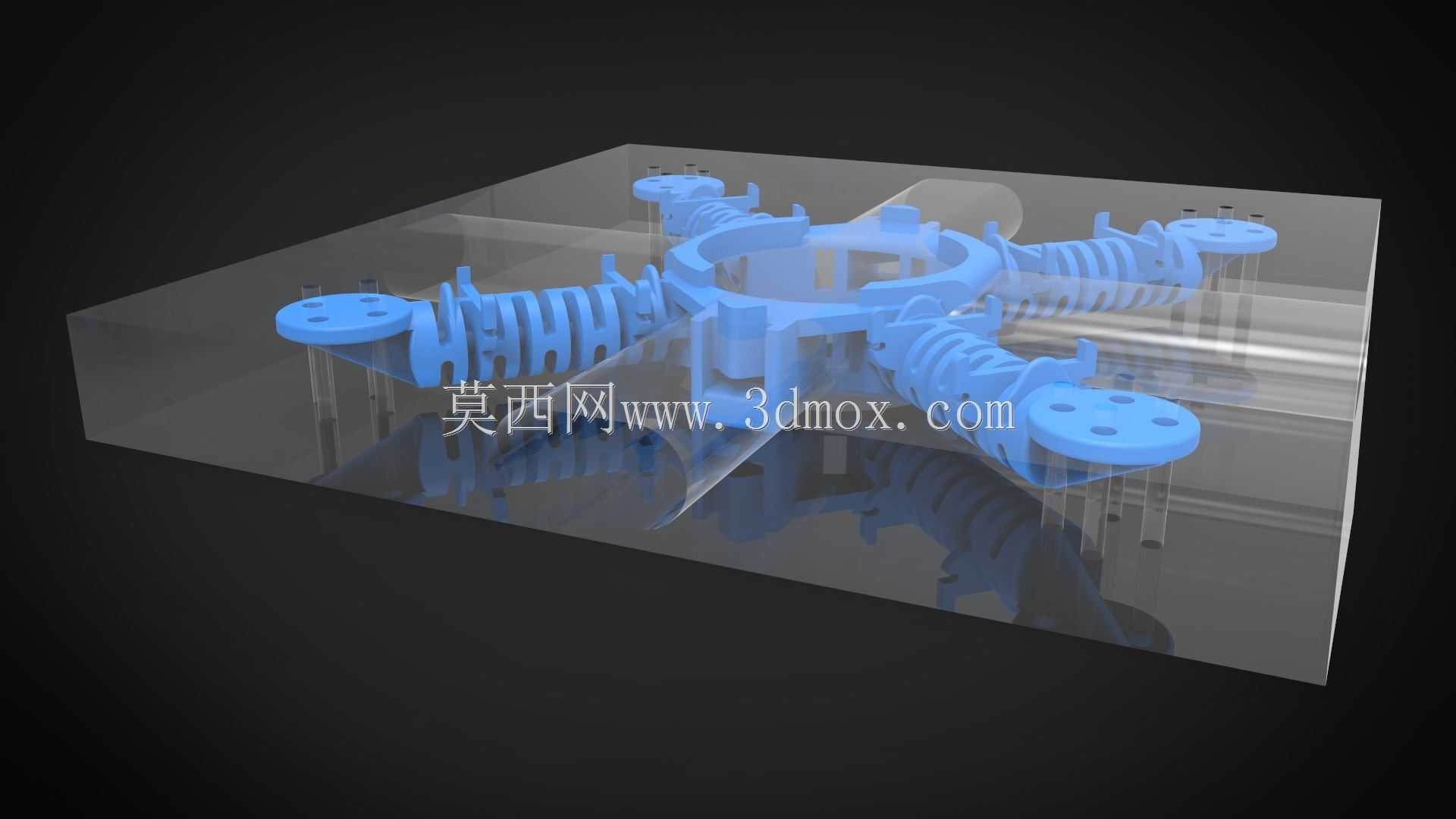

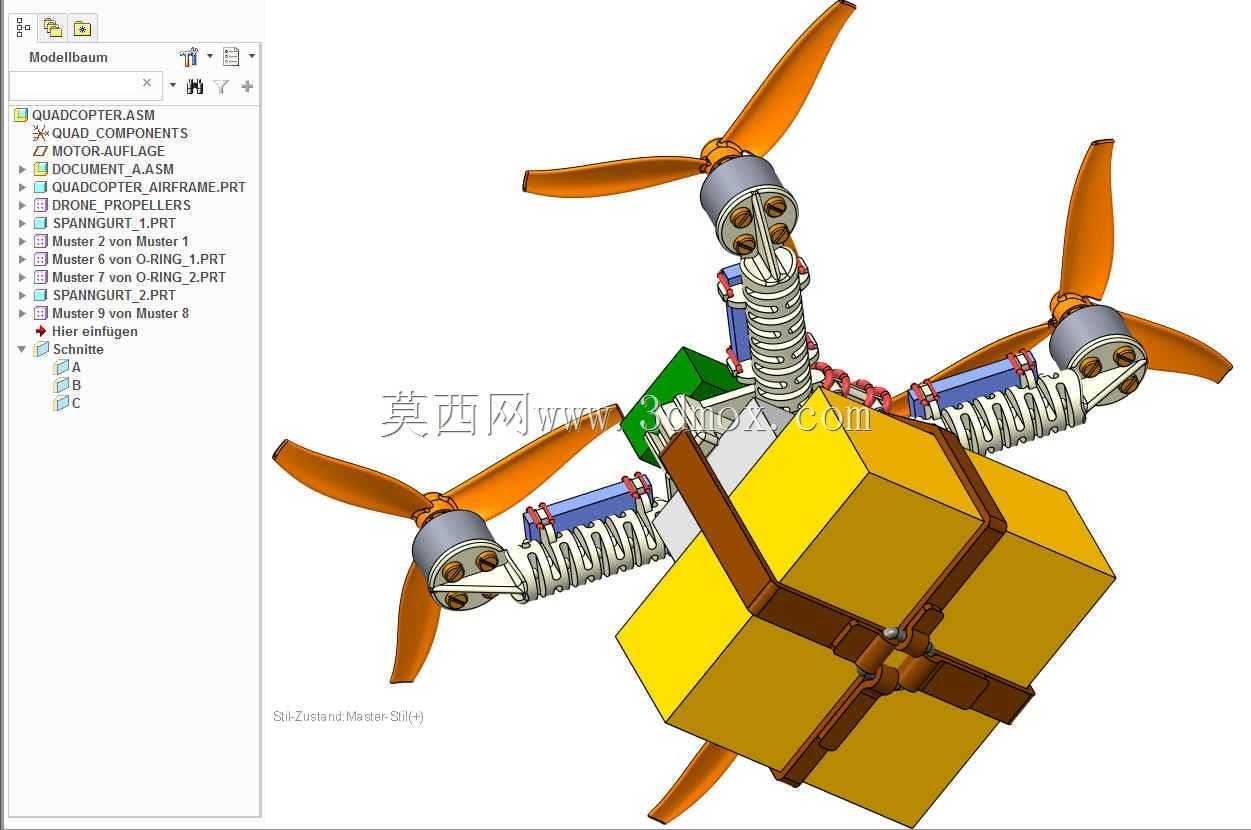

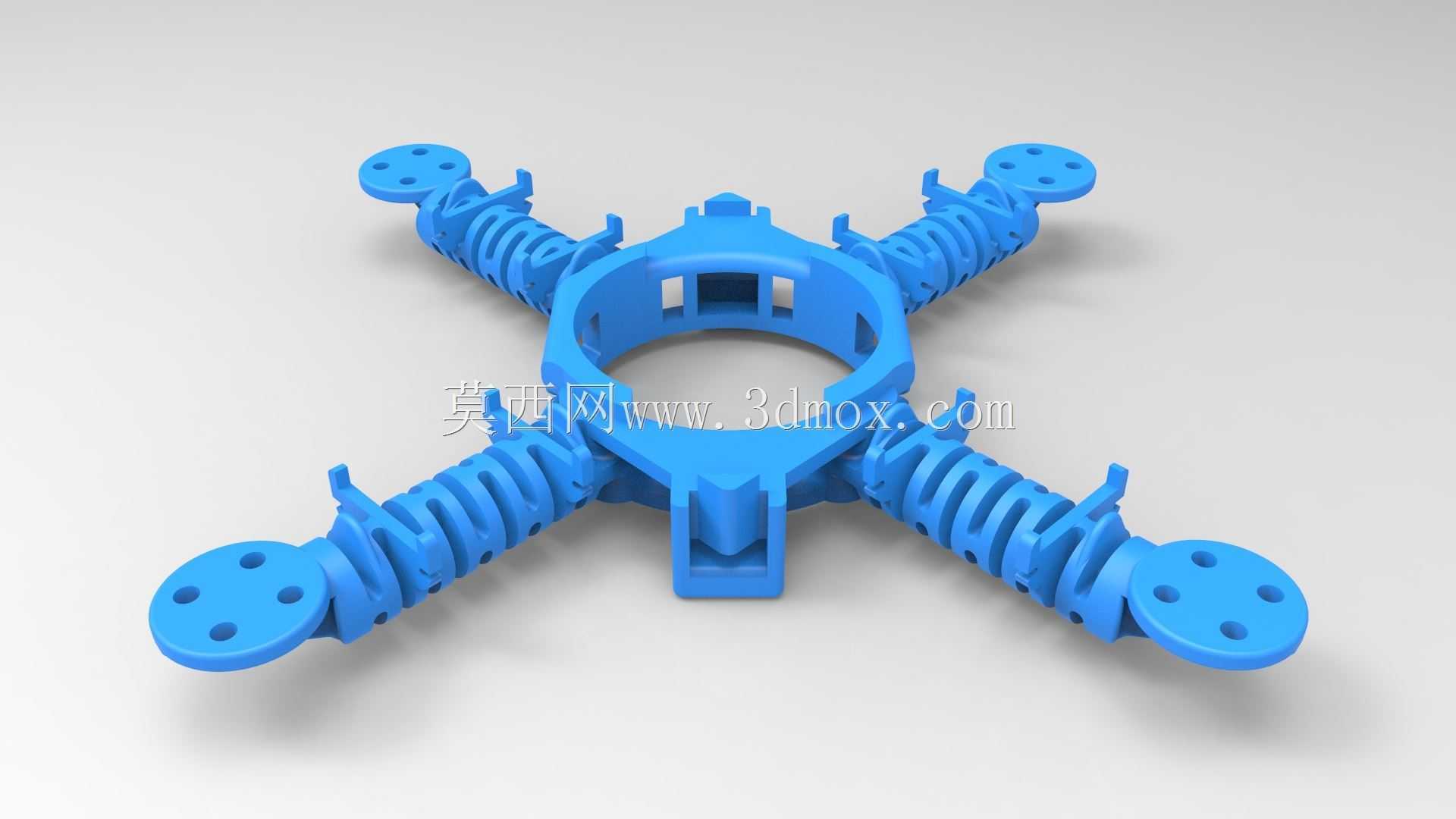

这款四旋翼机身结构定位为实验场景下的飞行载体，核心服务于高校实验室、小型研发团队的飞控算法验证、动力系统匹配测试、小型载荷挂载实验等需求，区别于量产消费级无人机的一体化封闭设计，整体采用模块化的开放式布局，方便实验过程中快速更换电子元件、调整配重、布设线路。从结构设计逻辑来看，机身主体采用居中承载的布局思路，中心区域预留了充足的安装空间，可同时容纳四个电调、飞控主板、电池组以及配套的接线端子，固定方式没有采用一体化卡扣设计，而是预留了绑带穿绕槽位，既可以使用常规的尼龙扎带固定，也可以根据实验需求更换橡筋、魔术贴等不同紧固方式，方便测试不同固定方案下的振动传递特性，适配不同重量、不同尺寸的实验用电子元件。四个机臂从中心主体向外对称延伸，臂端的电机安装座做了同轴度限位设计，保证电机安装后输出轴与机身平面保持垂直，减少动力输出时的偏航力矩损耗，机臂与中心主体的连接位置做了局部加强，抵消电机高速转动时带来的交变振动，避免长期实验过程中连接位置出现疲劳开裂。机身上方预留了拓展安装位，可以根据实验需求加装GPS模块、数传天线、视觉传感器等不同外设，下方则预留了载荷挂载接口，可挂载小型实验货舱、测试用传感器吊舱等配件，满足不同科目的飞行实验需求。从安装边界来看，机身整体尺寸适配常规22系列、23系列无刷电机的安装孔位，适配8-10寸螺旋桨的转动半径，不会出现桨叶打机身的干涉问题，中心舱体的内部空间可容纳3S-4S规格的航模锂电池，布线槽位沿机臂方向布置，可将电调信号线、电源线规整收纳，避免飞行过程中线路晃动干扰桨叶转动。结构设计阶段充分考虑了实验场景下的反复拆装需求，所有安装孔位都做了公差余量设计，不会因为多次拆装出现孔位滑牙、配合松动的问题，机身主体的受力路径经过优化，四个机臂的受力直接传递到中心承力块，避免局部应力集中，即使在实验过程中出现小幅坠机，也能优先通过机臂的形变吸收冲击能量，减少中心舱体内昂贵电子元件的损坏概率。针对实验过程中常见的配重调整需求，机身中心位置预留了配重块安装槽，可以根据挂载的不同实验设备调整整机重心位置，保证四个电机的出力均衡，提升飞行测试过程中的数据准确性。
