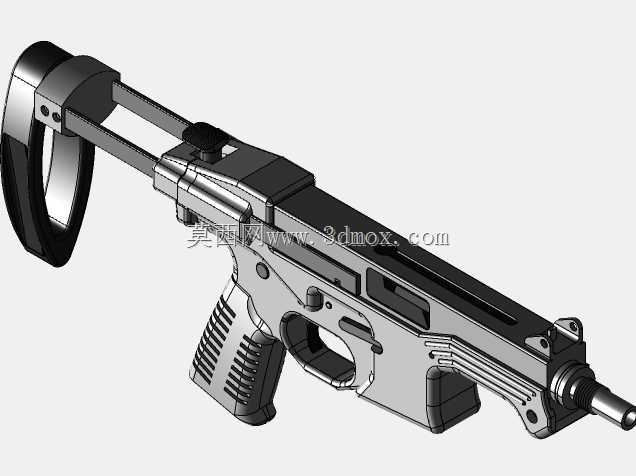

SVTR Mac11可打印低转换冲锋枪结构设计

该款适配3D打印制作的冲锋枪结构，核心设计围绕民用射击运动爱好者的DIY组装需求展开，整体参考成熟紧凑冲锋枪的布局逻辑，在保留原版武器核心操作逻辑的基础上，针对3D打印的工艺特性做了大量结构适配调整。从实际应用场景来看，该结构主要面向射击运动道具制作、战术装备教具开发、轻武器结构原理教学场景使用，所有非承压结构件均适配常规FDM3D打印机的打印参数，无需工业级打印设备即可完成制作，大幅降低了个人爱好者的制作门槛。

功能特性层面，该结构保留了原版武器的折叠前握把安装位、双排弹匣供弹结构、顶部战术附件安装导轨，可兼容常规红点瞄准镜、战术手电等通用战术附件，供弹结构适配通用MPA Sten弹匣，无需单独开模制作专用供弹具，降低了后续配件获取难度。设计过程中针对3D打印件的力学特性做了壁厚优化，所有受力部位的壁厚均设置为4mm以上，打印填充率建议设置为60%以上即可满足结构强度要求，非受力外观件可将填充率降至20%以减少打印耗材消耗、缩短打印周期。

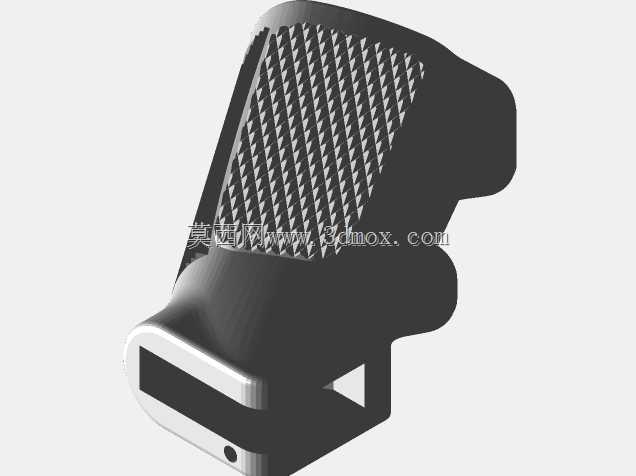

外形尺寸方面，整体展开长度控制在420mm以内，折叠后长度可缩短至280mm左右，可放入常规尺寸的战术背包中携带，安装边界上，顶部皮卡汀尼导轨长度为120mm，可兼容市面上绝大多数常规尺寸的近战光学瞄准设备，弹匣插口尺寸严格参照通用 Sten 弹匣的接口公差制作，配合间隙控制在0.2mm，既可以保证弹匣插拔顺畅，也不会出现供弹过程中弹匣松脱的问题。握把部分做了人体工学修型，握持角度设置为15度，符合常规人手握持的自然角度，长时间握持不会产生明显的疲劳感。

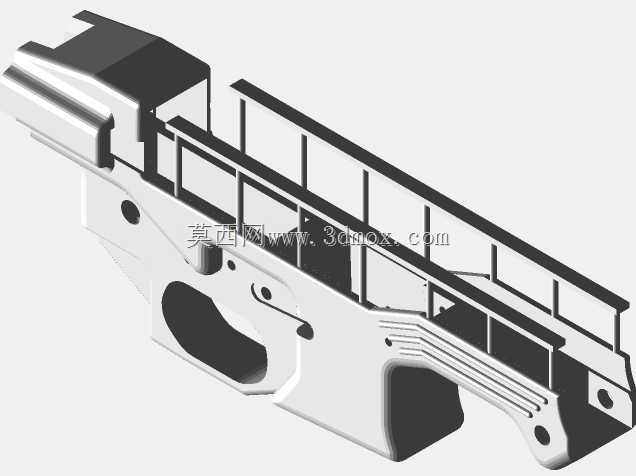

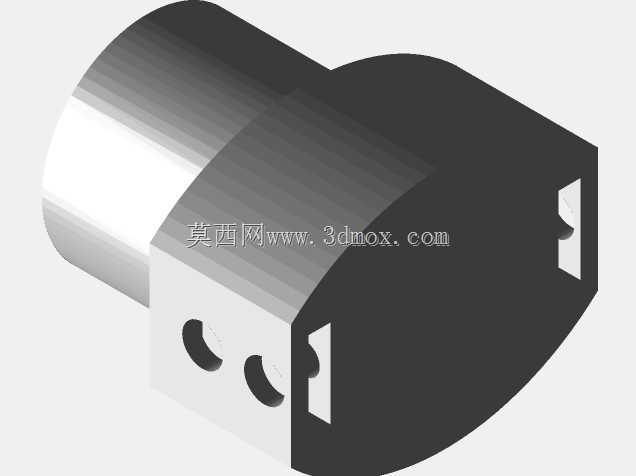

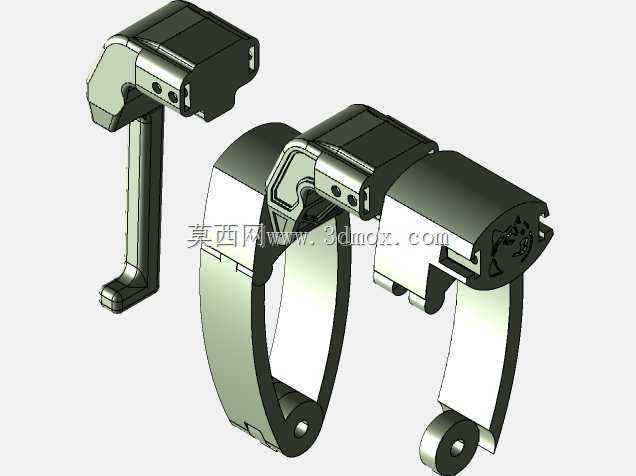

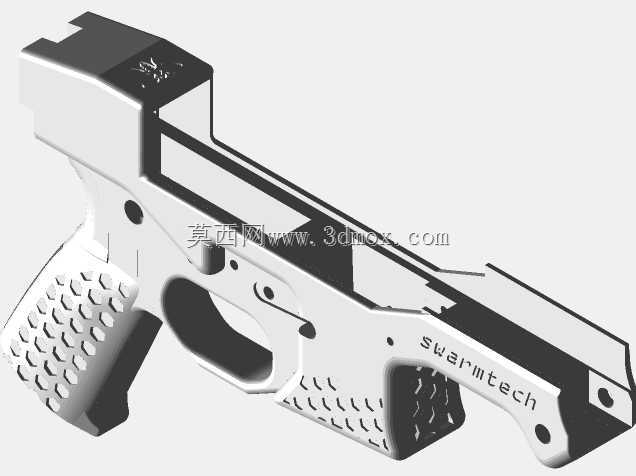

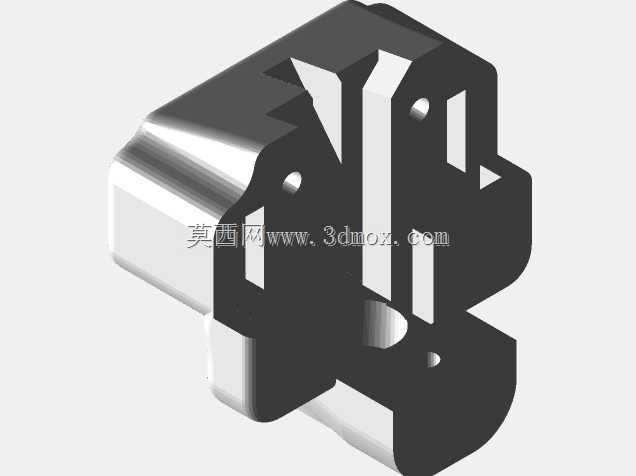

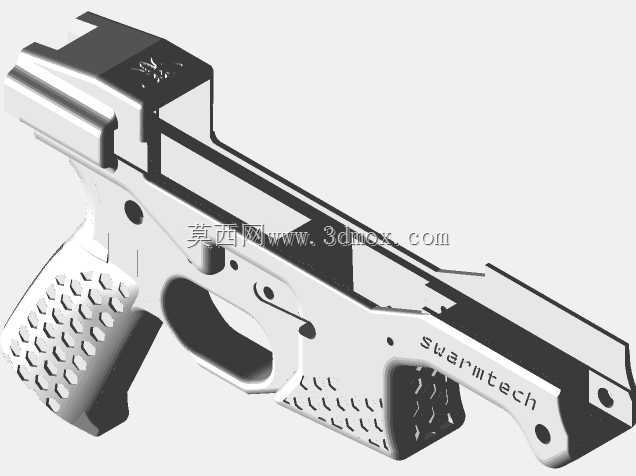

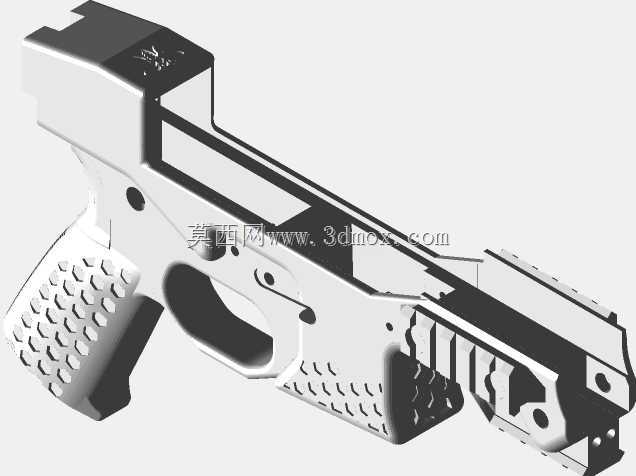

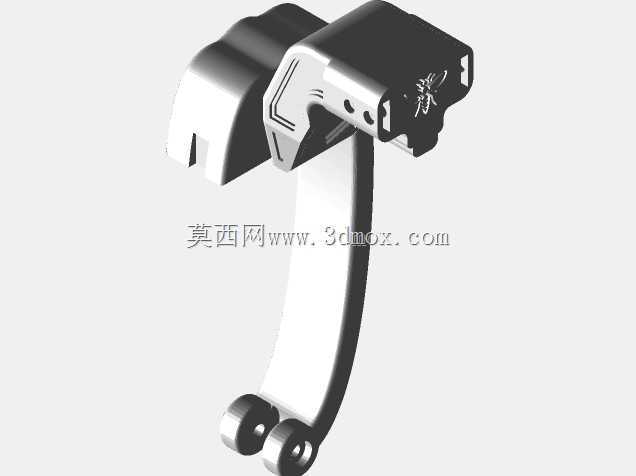

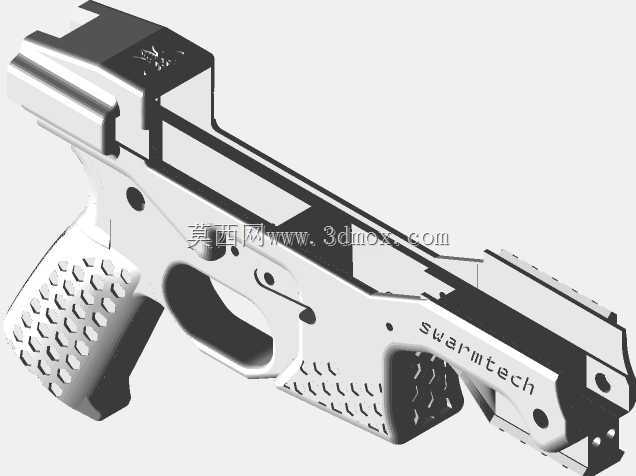

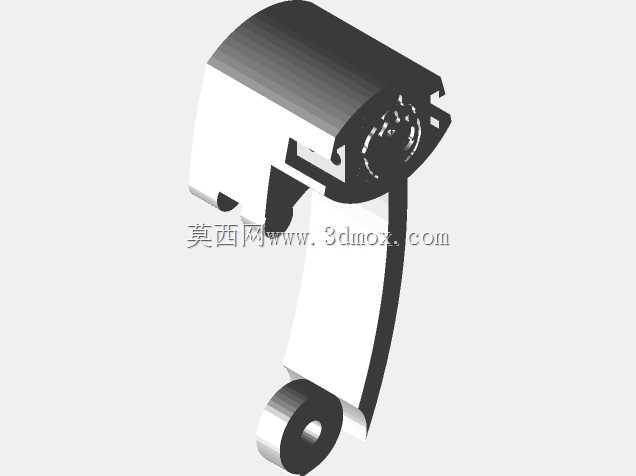

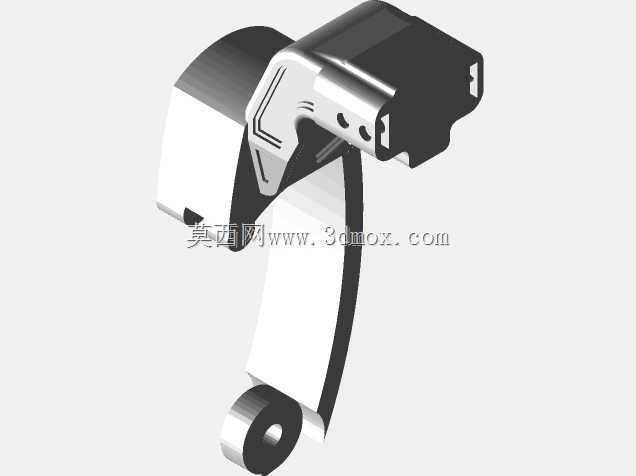

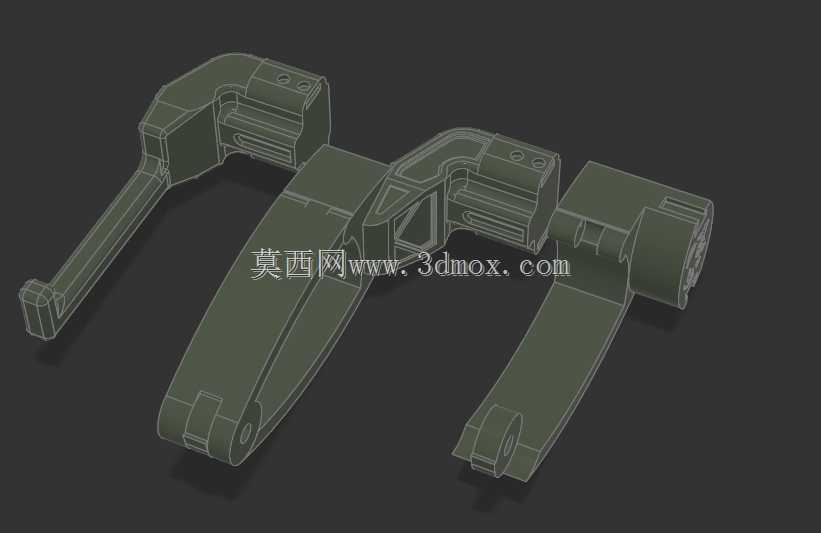

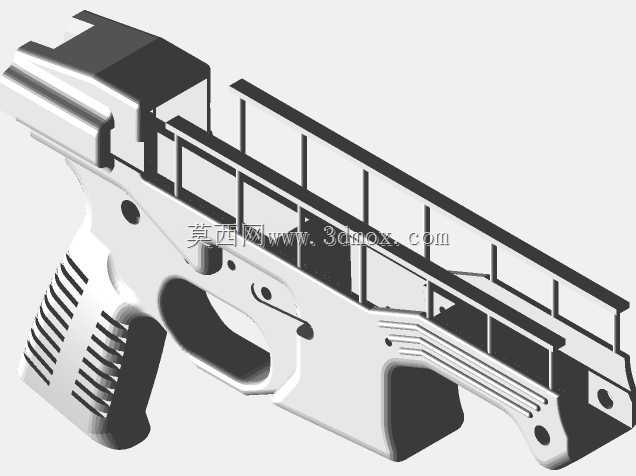

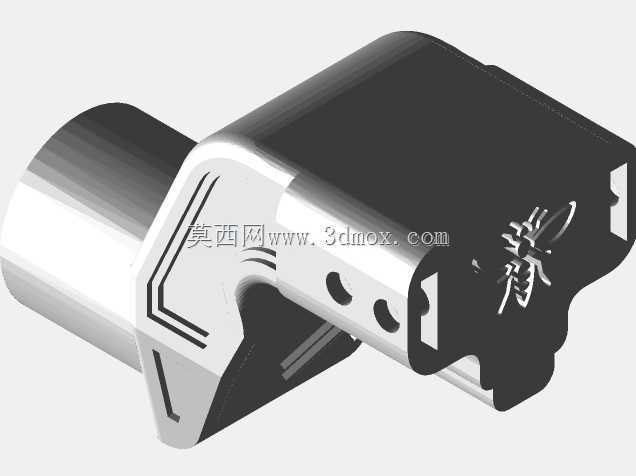

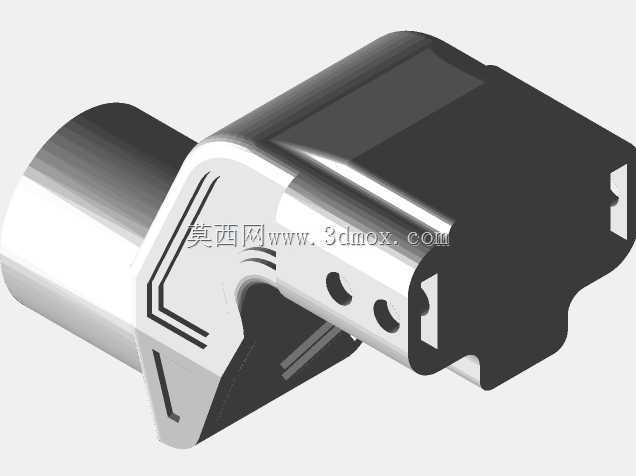

设计思路上，该结构采用模块化拆分逻辑，将整体拆分为机匣主体、握把组件、枪管固定座、弹匣井、尾部抵肩结构几个独立模块，每个模块的尺寸均控制在200mm以内，可适配市面上绝大多数桌面级3D打印机的成型尺寸，无需大尺寸打印设备即可完成所有零件的制作。零件之间的连接采用M3螺丝与销钉配合的方式，所有连接孔位均做了沉头设计，螺丝安装后不会突出零件表面影响外观与操作。击发相关的金属零件均采用标准五金件，仅需一根1/8×1/2的钢筋即可完成击锤结构的制作，备用弹簧可直接选用Ender3型3D打印机的通用弹簧，在普通五金门店即可采购到对应配件，无需定制特殊规格的金属零件。如果制作者此前有过FGC-9类DIY武器的制作经验，手头剩余的AR-15 LPK配件也可直接兼容使用，进一步减少了额外配件的采购成本。结构中还预留了一体式下接收器的打印选项，如果制作者偏好GHM9冲锋枪的外观风格，可直接选用对应外观的零件文件打印替换，无需修改主体结构即可实现外观风格的切换，同时还预留了手枪握把版本的安装位，可根据使用需求切换不同的握持组件。
