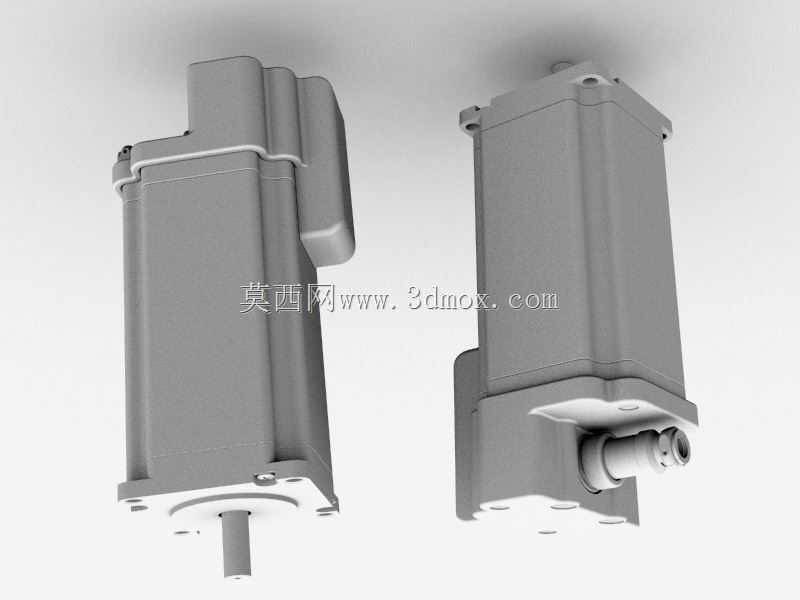

Nema23步进电机配套XC16连接器端盖结构

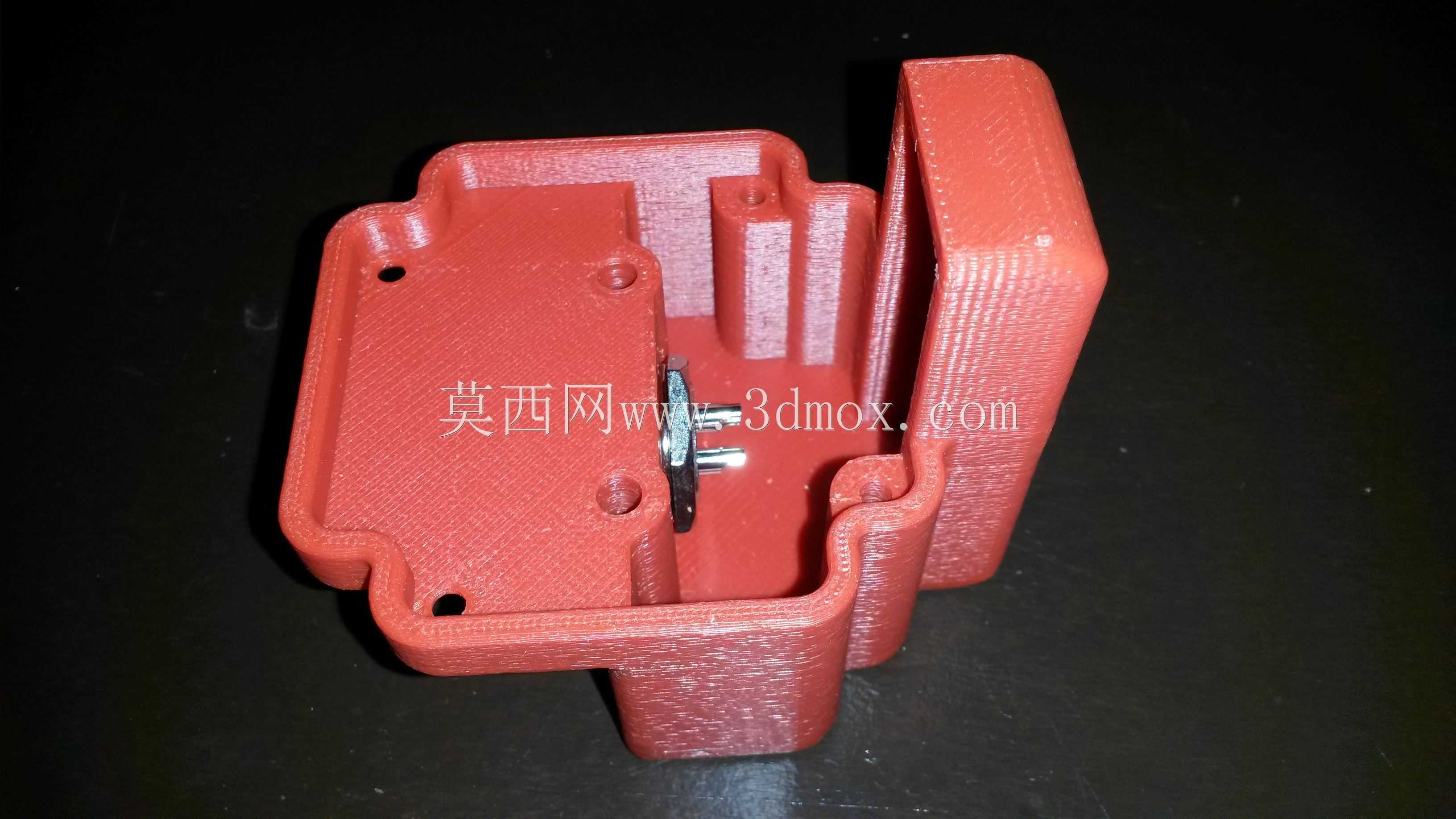

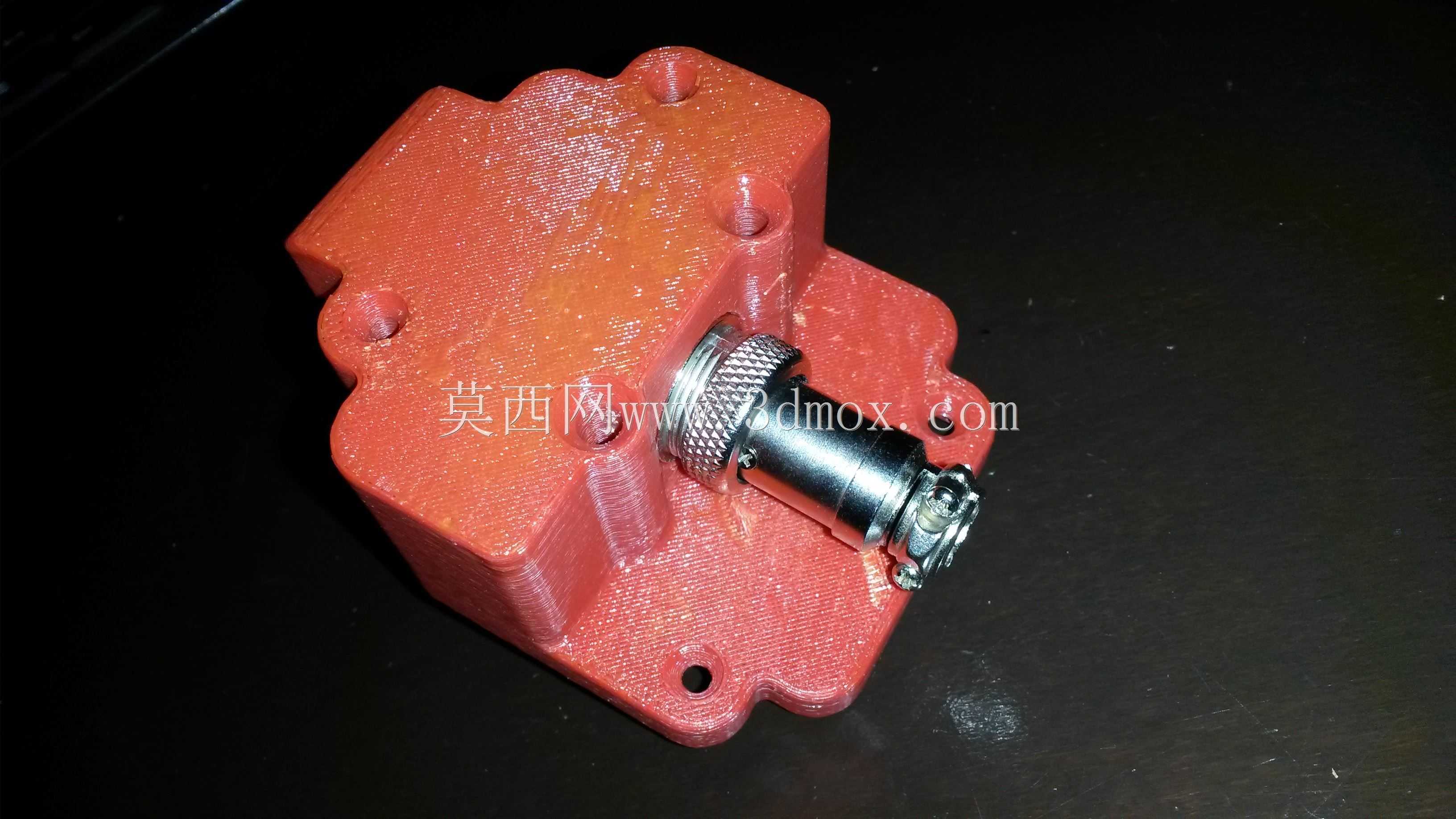

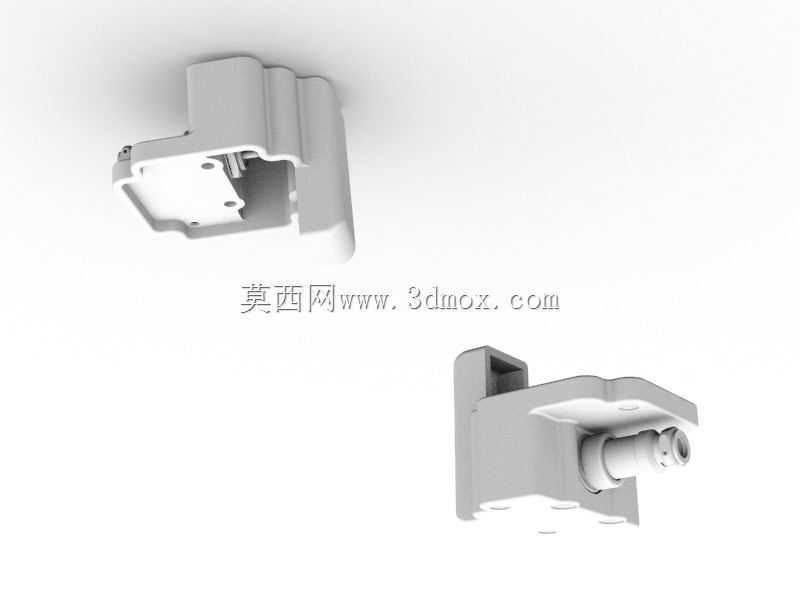

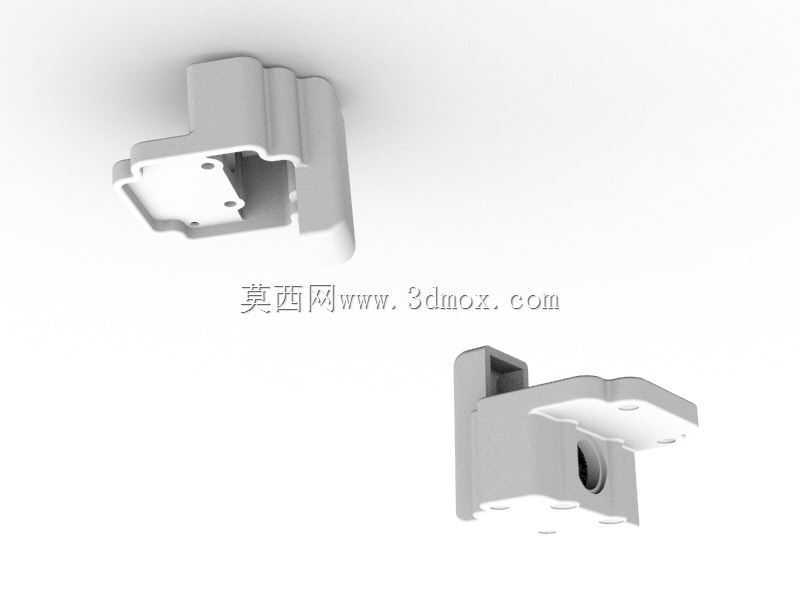

在数控雕刻机、小型自动化输送台、桌面级3D打印设备的传动端布局中，Nema23规格步进电机的外露接线端防护一直是现场运维容易忽略的细节，常规电机出厂自带的端盖多为封闭结构，外接动力线时需要额外打孔固定航空插头，不仅破坏端盖原有密封性能，现场改制的开孔精度不足还容易导致插头歪斜、线缆受力磨损，长期运行在多切削屑、少量切削液飞溅的加工场景中，很容易出现接线端进灰、受潮短路的问题。这款适配Nema23步进电机的端盖结构，直接集成了XC16型航空插头的安装位，省去了现场改制开孔的工序，端盖本体的安装孔位完全匹配Nema23电机端面的固定螺孔布局，安装时无需额外加工电机本体，直接替换原有端盖即可完成装配。从结构设计来看，端盖的腔体预留了足够的内部走线空间，电机定子引出的三相线、接地线可以在腔体内完成与航空插头针脚的焊接，腔体边缘做了贴合电机端面的止口设计，装配后可以避免粉尘、切削液从端盖与电机的结合缝隙渗入，航空插头的安装位做了适配接头螺纹的凸台结构，接头拧紧后可以保证径向定位精度，不会因为设备运行的振动导致插头松脱。端盖的外部轮廓做了避让式设计，靠近电机安装法兰的一侧做了切边处理，当电机采用侧装、倒装方式固定在设备安装板上时，端盖不会和安装板的加强筋、相邻的传动部件产生运动干涉，安装孔位的沉头深度适配常用的内六角圆柱头螺钉尺寸，螺钉锁紧后端面不会突出端盖表面，避免剐蹭周边布线。在实际选型适配时，需要注意端盖的轴向突出尺寸，当电机安装位置后方预留的安全间隙小于端盖加航空插头的总长度时，需要调整电机安装座的位置，避免插头尾部的线缆弯折半径过小导致线芯断裂。这款端盖的结构设计充分考虑了非标自动化设备现场改装的实际需求，既保留了原有端盖对电机定子端部的防护作用，又集成了标准化的航空连接器安装位，解决了现场改制端盖带来的密封差、定位不准的问题，适合各类采用Nema23步进电机作为传动动力的小型自动化设备做配套防护使用，在多尘、有少量飞溅的工业场景下能有效降低电机接线端的故障概率，减少日常运维的清理、接线紧固工作量。
