皮卡汀尼导轨适配战术前握把结构设计

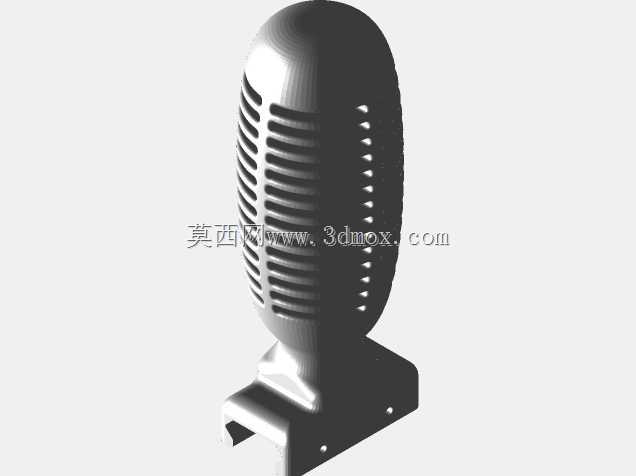

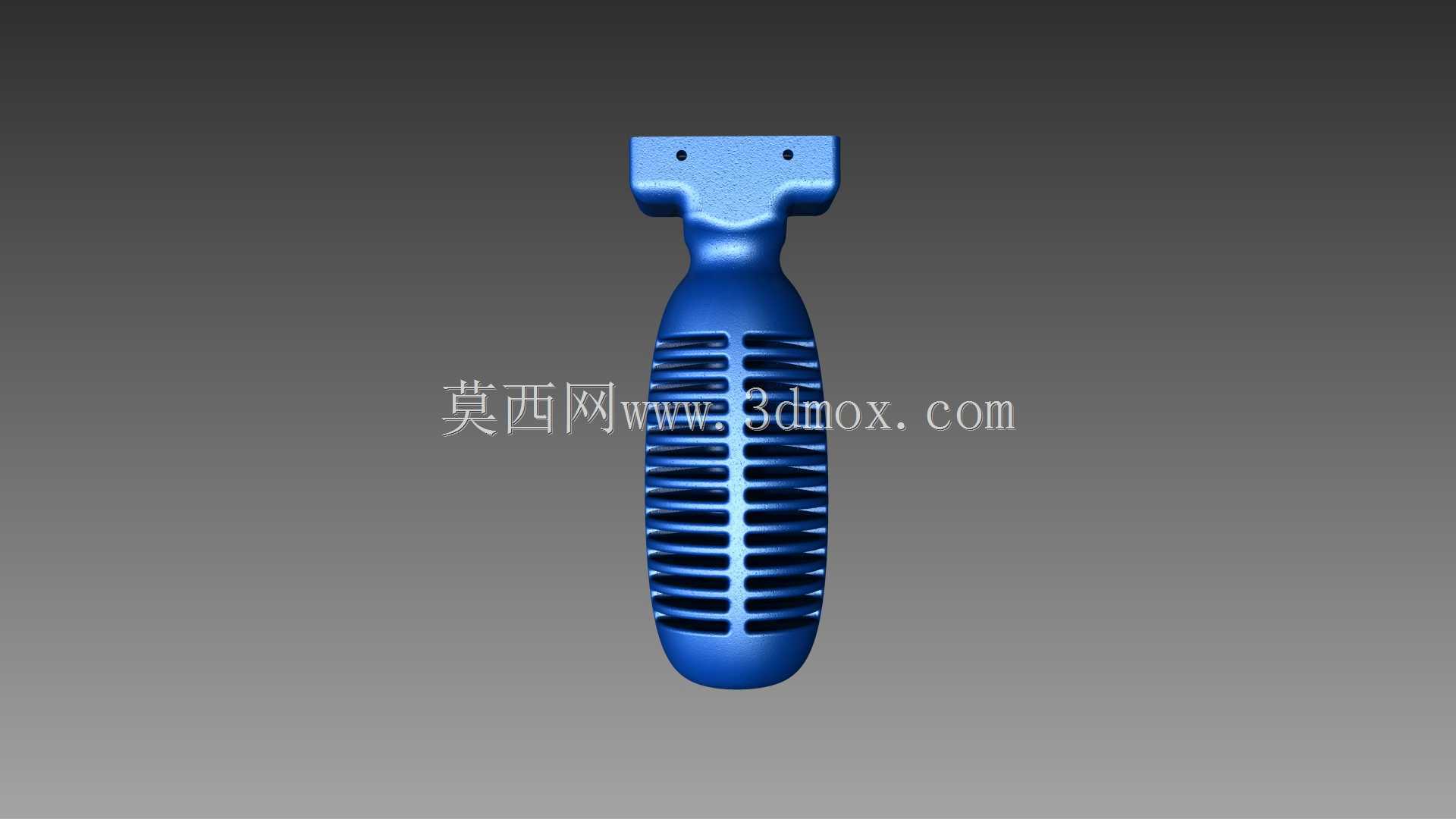

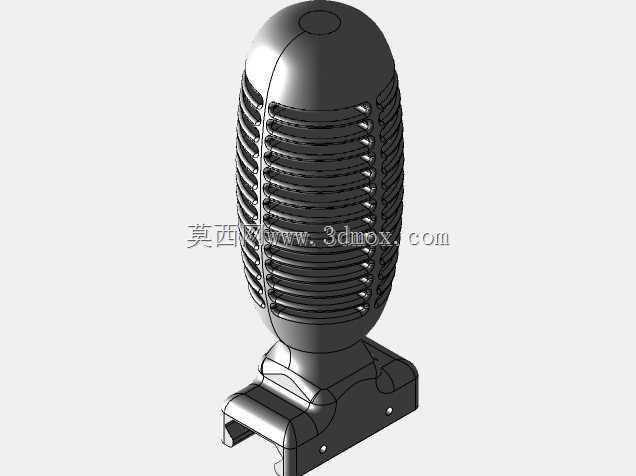

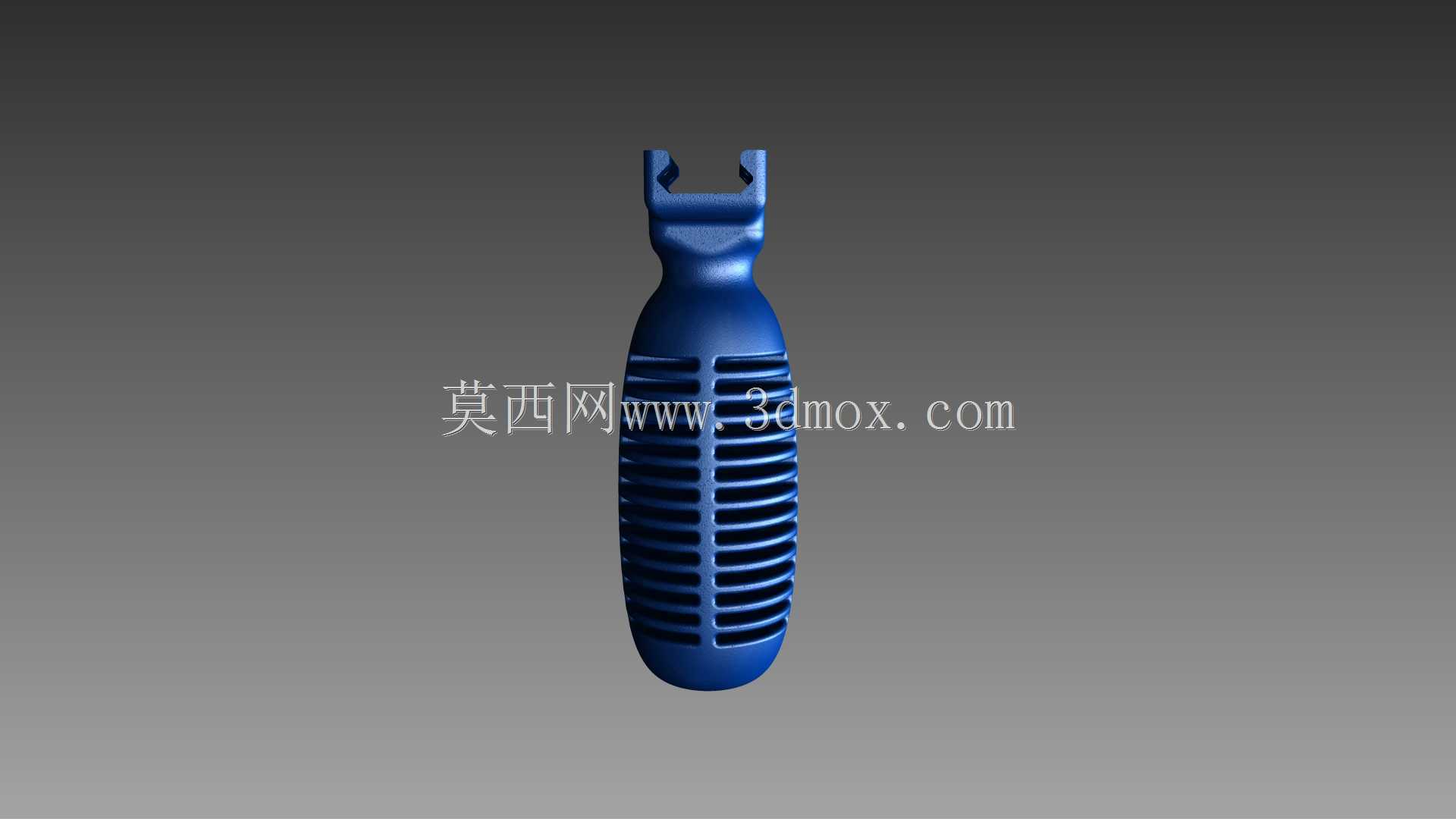

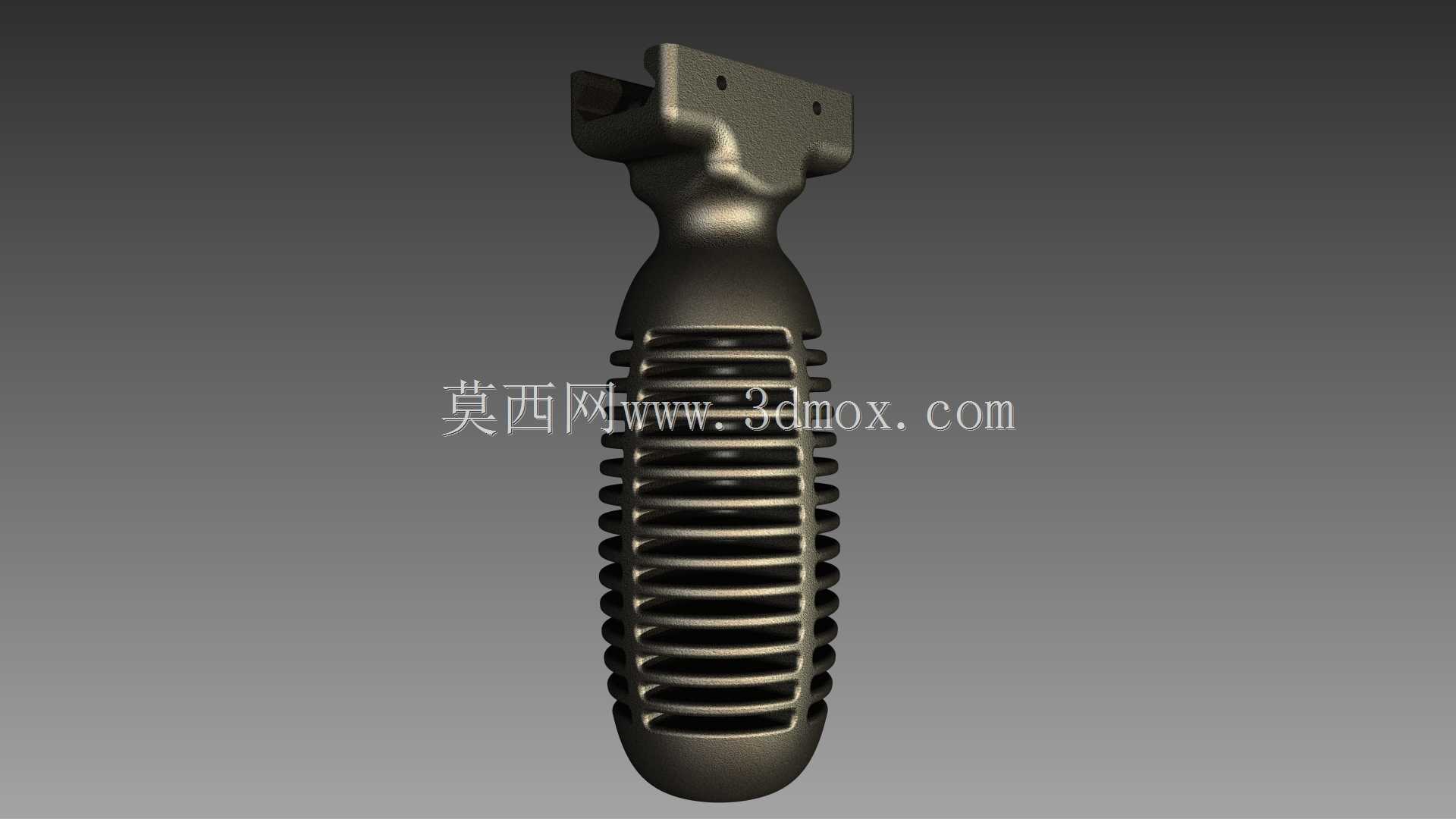

在轻武器战术附件的配套设计领域，适配标准皮卡汀尼导轨的前握把是提升握持稳定性、优化据枪姿态的核心部件，这类部件的设计需要同时兼顾安装可靠性、握持舒适度与不同使用场景下的适配性。这款前握把的安装端采用与标准皮卡汀尼导轨完全匹配的卡槽结构，卡槽的凸起限位尺寸严格遵循导轨接口的通用公差要求，安装时无需额外调整松动量，依托ABS材质本身具备的适度弹性变形能力，即可实现卡入后的自锁定位，既避免了传统快拆结构带来的额外零件冗余，也能保证在持续后坐力冲击下不会出现松脱移位的问题。从握持段的结构设计来看，整体采用符合人体工学的收腰流线造型，表面设置多道环形散热防滑槽，这些槽体一方面可以在连续射击导致握把升温时，通过增加空气流通面积加快热量散发，避免握持时出现烫手感，另一方面环形凸起的棱边可以增加手掌与握把之间的摩擦力，即使在手心出汗或者佩戴战术手套的情况下，也能保证握持的牢固度，不会出现打滑偏移。设计过程中充分考虑了3D打印的工艺可行性，整体结构没有设置大角度悬空的打印支撑需求，所有壁厚都控制在3D打印成型的合理区间内，既保证了打印成品的结构强度，也减少了后期支撑去除的打磨工作量，普通的FDM打印机使用常规ABS耗材即可完成成品制作，不需要特殊的工业级打印设备。从安装边界来看，握把安装后从导轨基准面向下延伸的长度符合常规战术握持的手臂姿态要求，不会因为过长导致据枪时手腕过度弯折，也不会因为过短导致握持时手指无处放置，整体外轮廓没有尖锐的凸起棱角，携行时不会勾挂衣物或者装具。这类握把主要应用在突击步枪、冲锋枪等配备标准皮卡汀尼导轨的轻武器上，除了实装使用外，也可以作为战术训练道具、仿真模型的配套配件使用，结构上没有复杂的活动零件，整体为一体化成型设计，长期使用过程中不会出现零件松动脱落的故障，日常维护只需要简单擦拭表面污渍即可，不需要额外的润滑或者保养操作。在结构强度校核阶段，针对握持时的径向受力、后坐冲击下的纵向受力都做了对应的壁厚加强，安装卡槽位置的壁厚比握持段厚1.5mm，保证反复拆装也不会出现卡槽磨损导致的安装间隙过大问题，握持段的环形槽深度控制在1mm以内，既保证防滑效果，也不会因为槽体过深削弱整体结构强度，即使出现意外跌落的情况，也不会出现断裂或者变形的问题。
