玩具类PPDW9v2仿真枪械造型结构设计

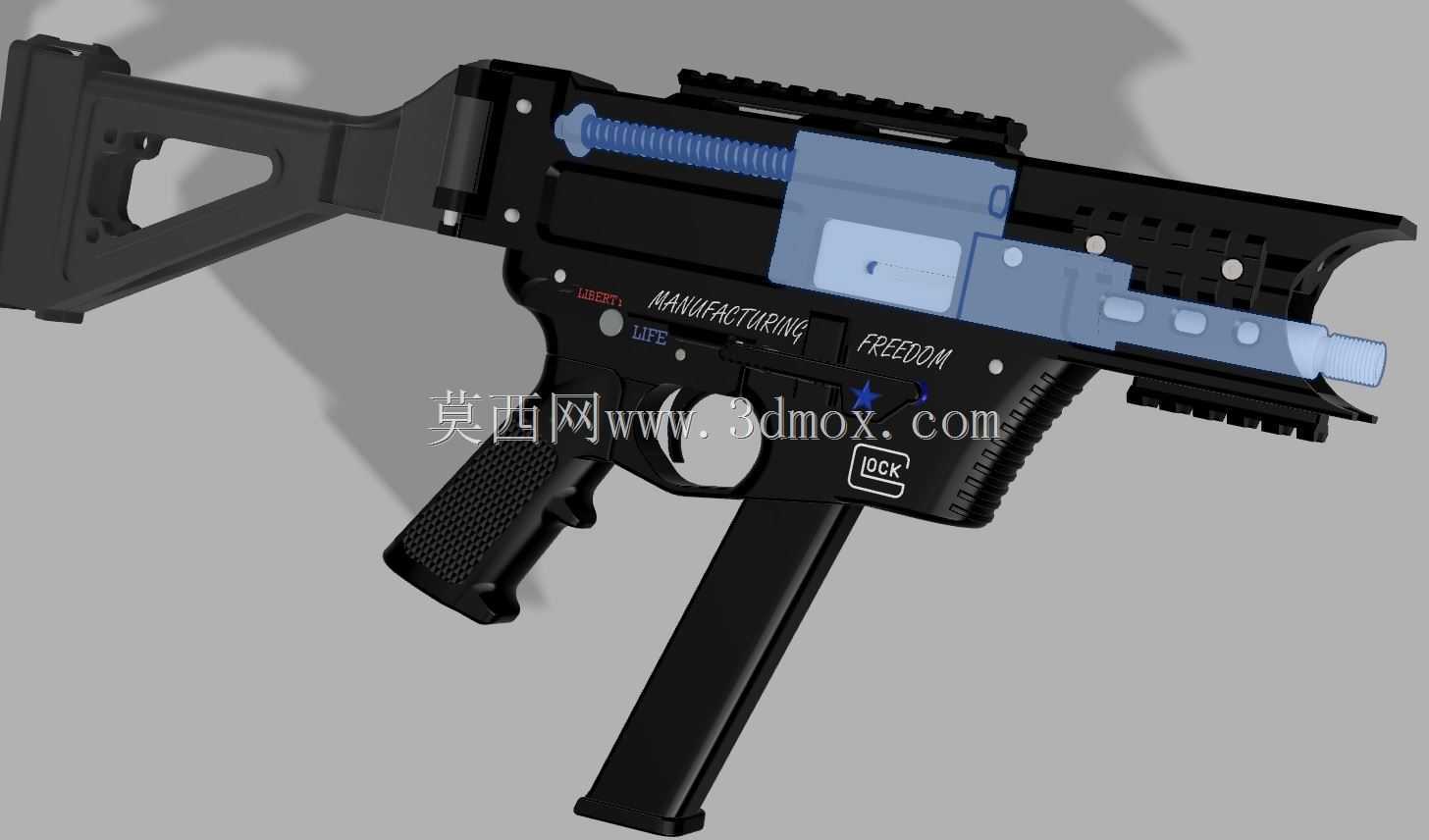

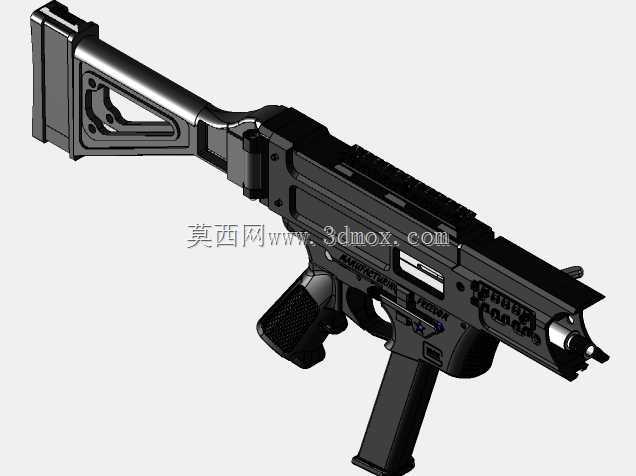

从结构设计视角来看，这款仿真枪械造型的玩具产品，核心应用场景覆盖桌面摆件收藏、影视道具辅助、休闲玩具把玩多个领域，设计之初就明确了非致命性玩具的定位，所有结构边缘都做了R0.8以上的圆角处理，避免尖锐棱角造成使用划伤，整体握持区域的人机尺寸参考了常规冲锋枪的握持参数，握把周长控制在102mm，适配12岁以上人群的手掌握持尺寸，不会出现握持硌手或者滑脱的问题。枪身主体采用分体式拼接结构，上下机匣的配合面设计了0.15mm的安装间隙，既保证拼接后的外观严丝合缝，也能降低注塑生产时的装配难度，尾部的折叠枪托设计了15度的锁止角度，展开后托腮板距离握把的水平距离为235mm，符合常规抵肩使用的人机距离，折叠后整体长度缩短32%，方便收纳携带。顶部的皮卡汀尼导轨段做了等距20mm的标准槽位设计，可兼容常规的玩具配件安装，导轨的凸起高度控制在5.2mm，不会因为过高影响整体外观协调性。内部结构预留了标准的玩具动力组件安装空间，弹匣位置的安装腔尺寸为42mm*28mm*110mm，适配市面上主流的玩具供弹组件，扳机位置的行程设计为6mm，触发力度控制在12N左右，既保证触发反馈清晰，也不会因为力度过大导致把玩疲劳。枪身表面的刻字标识采用了下沉0.2mm的凹槽设计，可通过移印或者填色实现外观细节还原，整体外轮廓的最大宽度为58mm，安装边界预留了3mm的外壳壁厚，保证结构强度的同时不会过度增加整体重量，整枪装配完成后的重量控制在720g左右，长时间握持不会产生明显的负重感。设计过程中对所有活动部件都做了限位结构，枪托折叠、扳机扣动都有明确的硬限位，避免部件超出行程损坏，所有拼接位置都设计了隐藏式卡扣，减少外露螺丝孔对外观完整性的破坏，表面处理预留了晒纹和喷漆的工艺余量，不同材质的部件配合处都做了色差分区设计，方便后续生产时的材质区分和外观配色调整。
