适配PMAGs5.56规格的弹匣从动件与限位器

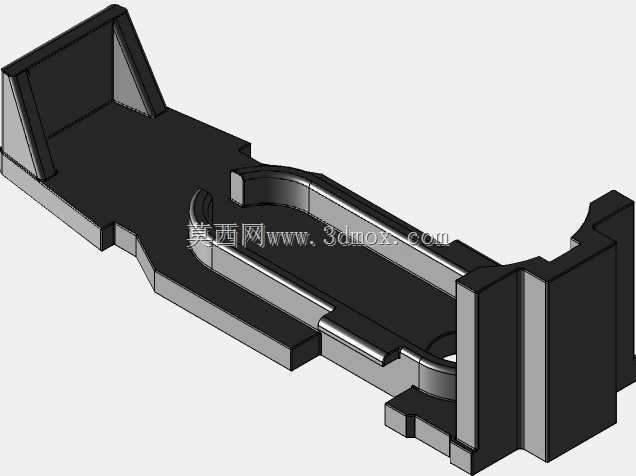

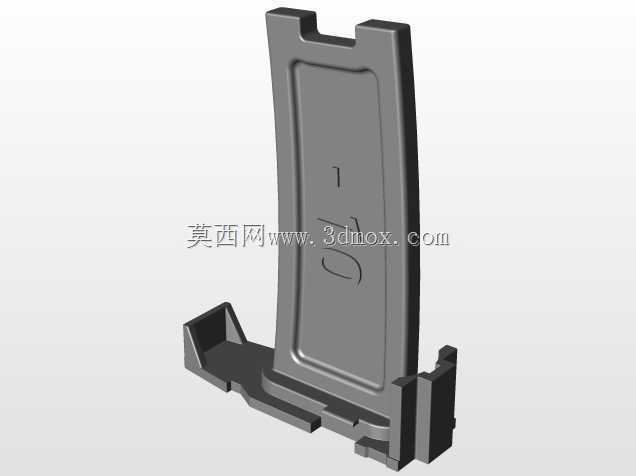

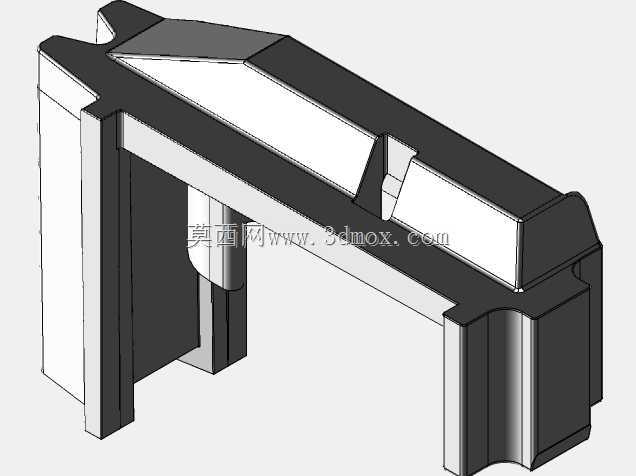

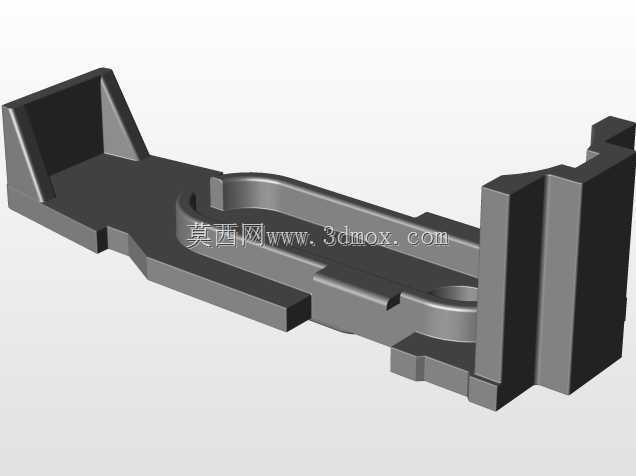

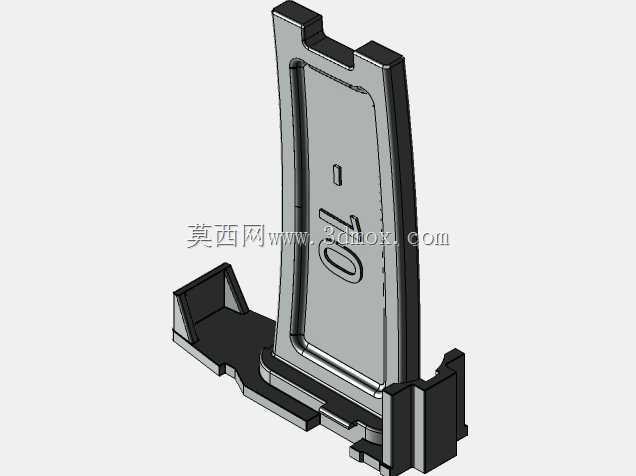

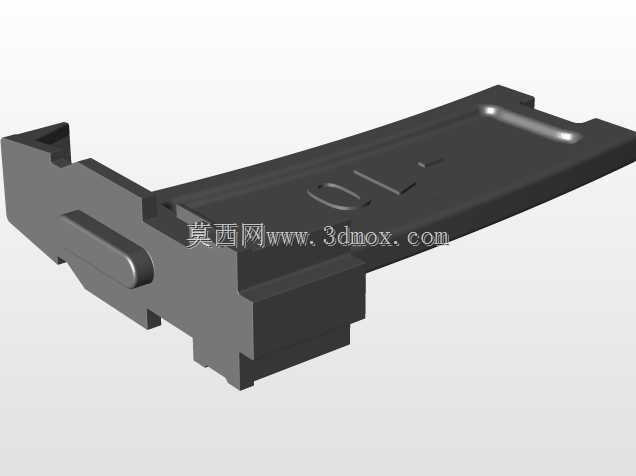

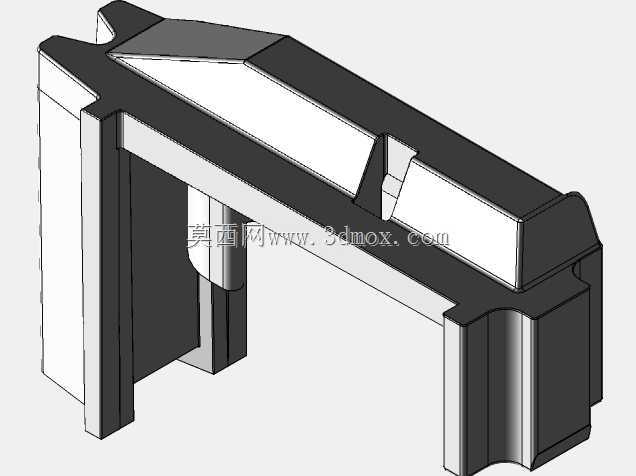

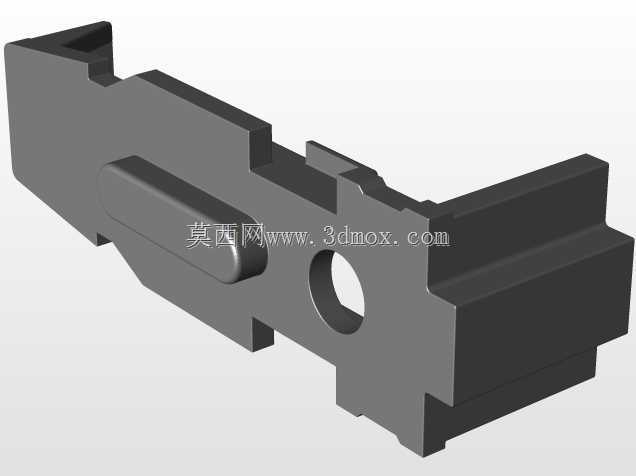

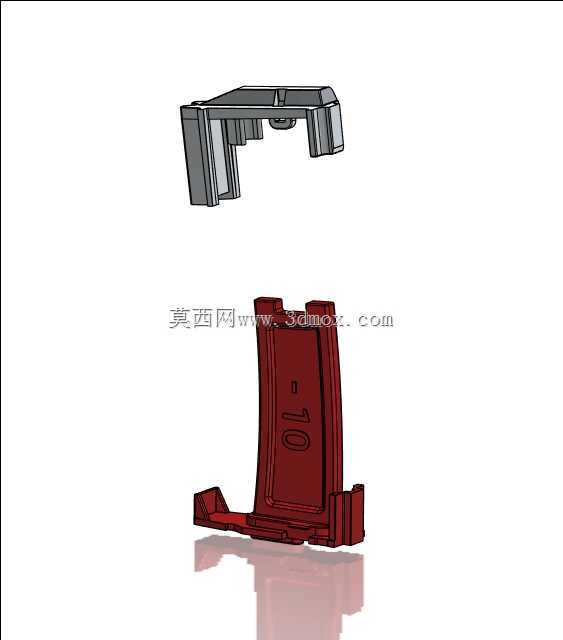

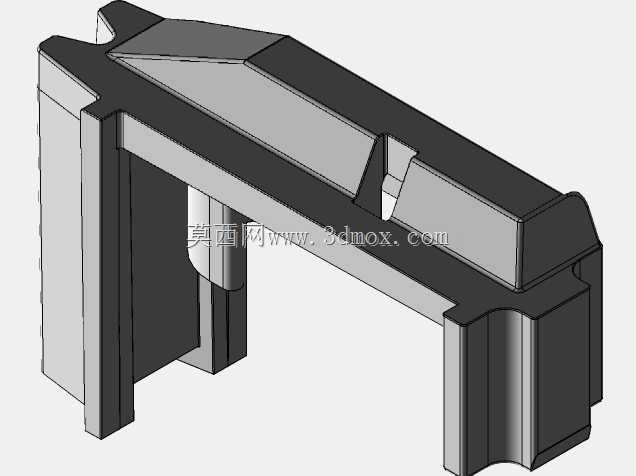

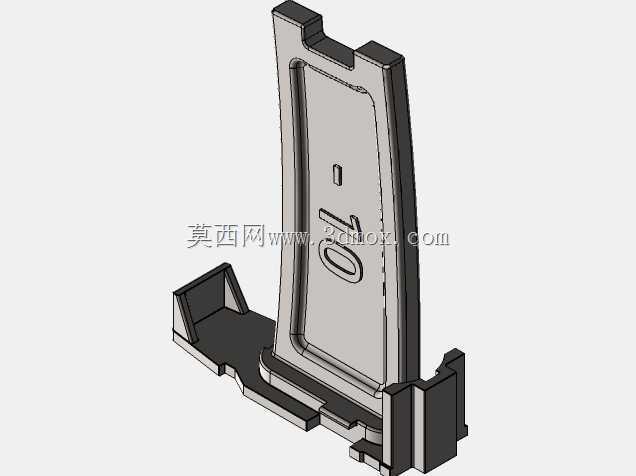

这套适配PMAGs 5.56规格的从动件与限制器，主要应用在AR系列步枪的聚合物弹匣供弹系统中，核心作用是约束弹匣内托弹簧的压缩行程，同时配合托弹板完成弹药的有序顶升供弹，避免托弹簧过度压缩导致的弹力衰减、供弹卡滞问题，也能在日常携行、跌落工况下减少弹匣内部组件的窜动磕碰。从结构设计来看，限位器采用框架式镂空构型，上部设置对称的卡扣凸台，安装时可直接卡入弹匣内壁的预设卡槽，不需要额外粘接或紧固件固定，拆装维护时只需用小拨片顶开卡扣即可取出，适配标准规格的PMAG弹匣内底板安装边界，安装后不会挤占弹药的容置空间，也不会干涉托弹板的上下滑动行程。从动件的曲面轮廓完全贴合5.56mm步枪弹的弹壳锥度，托弹接触面做了微弧过渡处理，顶升弹药时能保证最上方弹药的抱弹角度与枪机进弹坡角度匹配，减少推弹入膛时的阻力，避免出现顶弹、双弹进膛的故障。设计时特意参考了实弹匣的内部尺寸链，限位器的壁厚控制在1.2mm，既保证3D打印成型后的结构强度，在反复拆装、弹簧长期抵压的工况下不会出现断裂变形，也不会因为壁厚过大导致弹匣容弹量出现偏差。从动件的导向筋与弹匣内壁的导向槽间隙控制在0.15mm，上下滑动时不会出现偏摆，即使在低温、沙尘环境下，细小沙粒进入间隙也不会造成卡滞。实际测试中，这套组件在20发容量的弹匣上完成了多轮循环供弹验证，托弹簧的压缩行程被限制在合理区间，长期满弹存储时弹簧的应力松弛现象明显减轻，供弹一致性优于未加装限制器的原厂状态。外形上限位器的上部轮廓做了倒角处理，不会在装弹时刮擦弹壳表面的涂层，从动件的底部设置了弹簧定位柱，托弹簧安装时不会出现偏移歪斜，保证弹簧弹力始终沿弹匣轴向传递，避免托弹板偏磨。整个组件的安装完全兼容原厂弹匣的内底板结构，不需要对弹匣本体做任何切削、打磨改造，替换原厂对应部件即可直接使用，对于喜欢改装、调试弹匣供弹可靠性的爱好者和结构调试人员来说，这套结构的尺寸公差控制合理，打印成型后不需要额外修配就能直接装配，能有效提升弹匣在复杂工况下的供弹可靠性，减少因弹簧疲劳、组件窜动导致的供弹故障。
