先锋左轮战术玩具枪3D打印套件结构

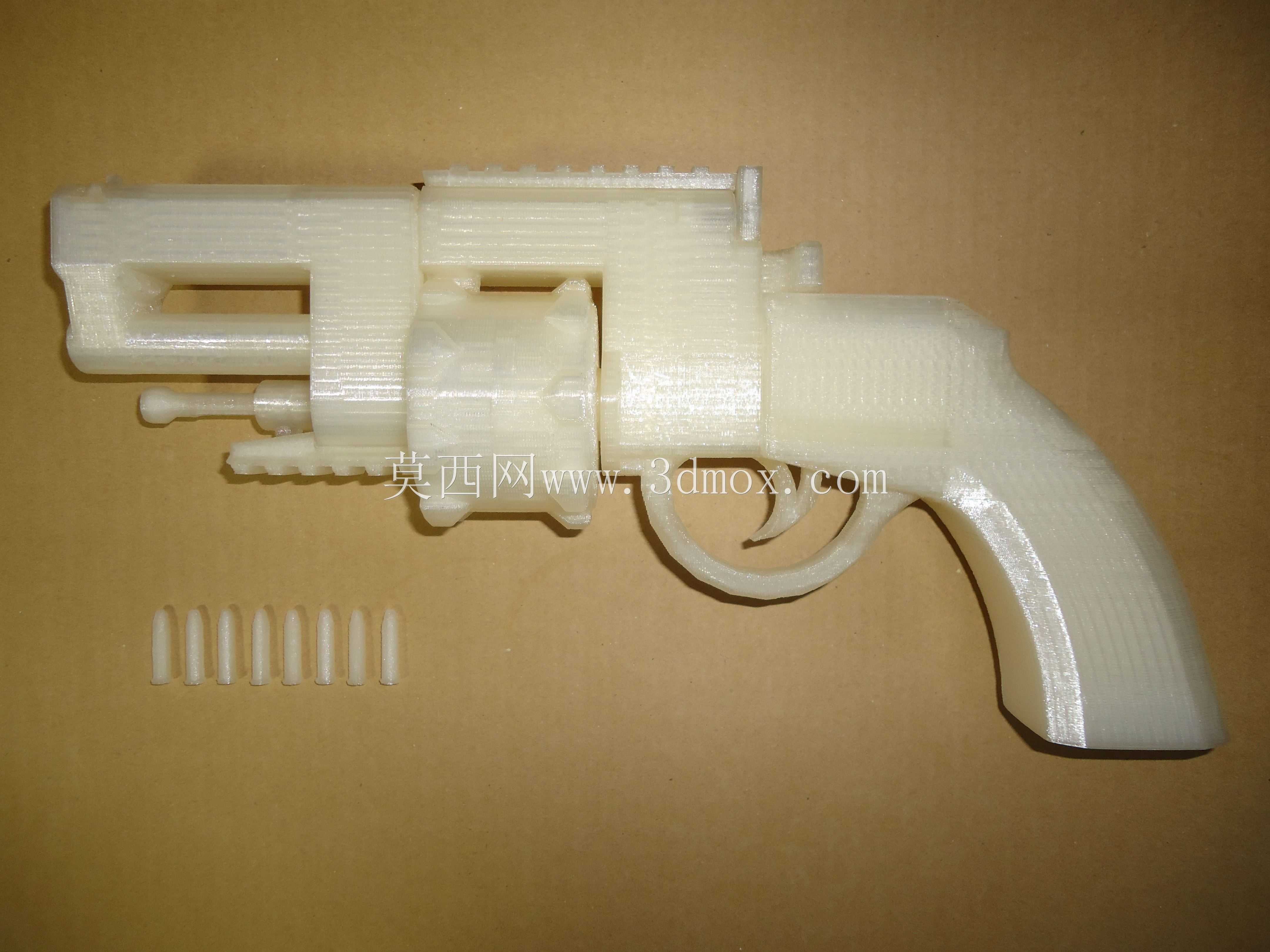

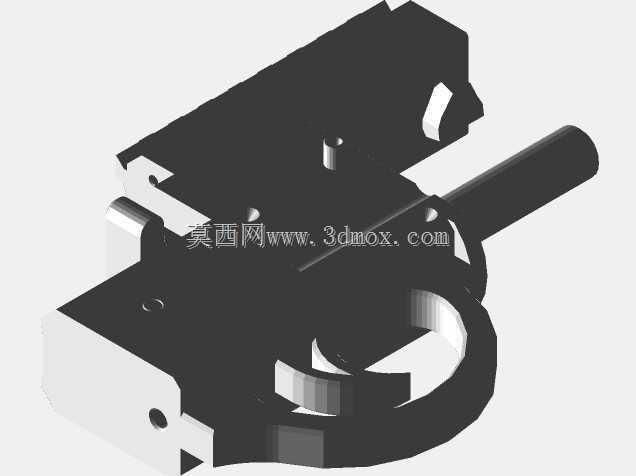

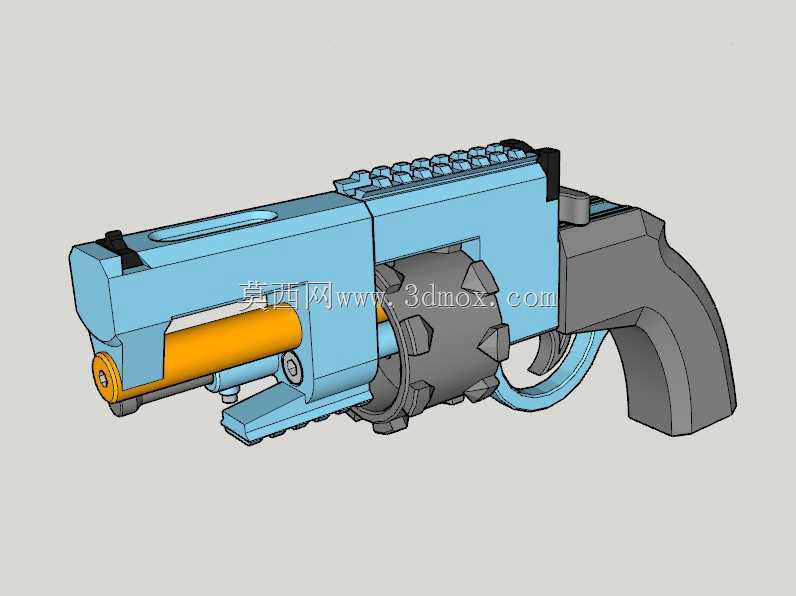

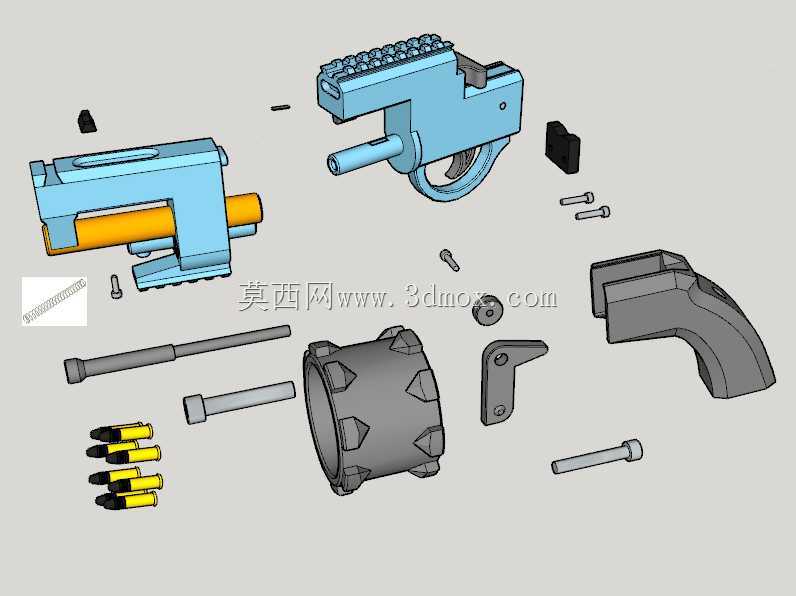

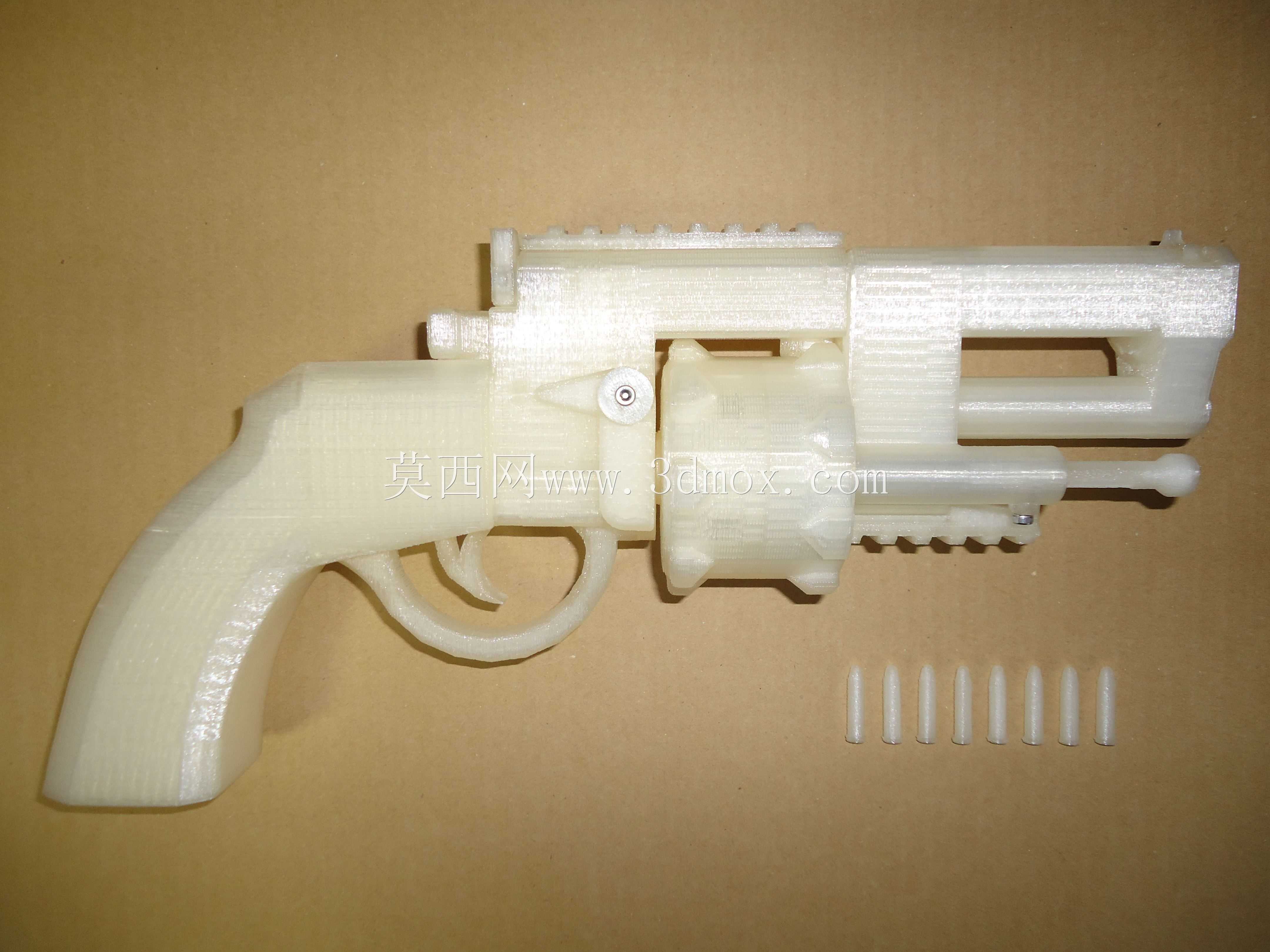

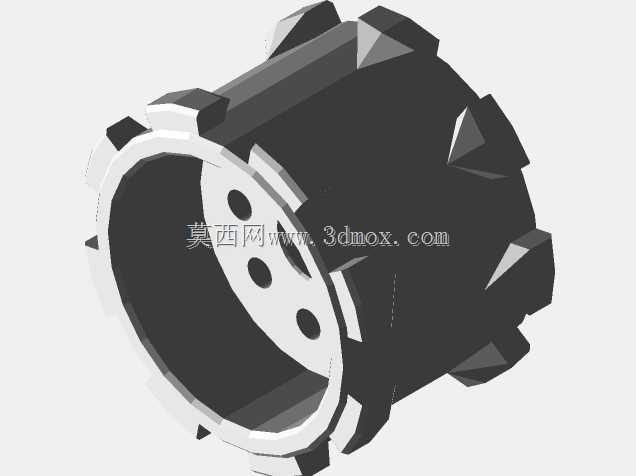

这套3D打印的左轮玩具结构，主要面向桌面潮玩摆件、真人CS场地的低烈度道具使用场景，也可作为青少年科创教育中机械结构认知的教学载体，区别于市面上常见的一体注塑玩具枪，拆分式打印套件的设计能让使用者在组装过程中清晰理解转轮供弹、扳机联动、击锤复位的基础机械逻辑。从功能特性来看，整体结构做了安全化处理，所有承压部件均采用无发射动能的纯联动结构设计，转轮部分做了等距分槽处理，可适配常规尺寸的软质弹丸占位件，扳机与转轮的拨片做了联动限位，扣动扳机时转轮会精准转动一个槽位，同时击锤结构会完成预压释放的模拟动作，全程无金属弹性零件参与动能输出，完全符合玩具安全的结构要求。设计思路上优先考虑了FDM3D打印的工艺特性，所有零件的壁厚均控制在1.8-2.5mm区间，避免了大角度悬空结构，大部分拼接位置采用了0.2mm公差的插嵌式配合，不需要额外胶水或金属紧固件就能完成组装，握把部分做了符合人体工学的弧度收窄，贴合成年男性手掌的握持曲线，顶部的导轨槽做了标准化的皮卡汀尼槽位尺寸，可兼容常规的玩具战术配件安装。外形尺寸方面，整体长度控制在220mm左右，高度135mm，宽度42mm，转轮直径为58mm，所有外露的棱角均做了R2以上的圆角处理，避免组装和使用过程中出现划伤风险，安装边界上，各部件的拼接定位柱均做了防呆设计，错位时无法完成装配，能有效降低新手的组装难度，枪管部分的内部做了空心减重处理，在保证结构强度的前提下减少了打印耗材的用量，整体打印完成后的总重量控制在180g左右，握持时不会有过重的坠手感。结构细节上，扳机护圈做了加宽处理，戴薄手套操作时也不会出现卡滞，转轮的定位棘爪做了弹性悬臂结构，直接和转轮支架一体打印成型，不需要额外加装弹簧就能实现卡位锁定，兼顾了打印便利性和结构可靠性。
