购物车芯片限位固定支架结构设计

这类支架主要服务于商超购物车的智能识别改造场景，核心作用是把识别芯片可靠固定在车体指定位置，避免推行过程中因颠簸、碰撞、剐蹭导致芯片移位或损坏。实际装车环境比桌面测试复杂得多，购物车频繁堆叠、撞击护栏、被购物篮挤压，芯片固定位如果只做简单卡槽，长期使用后很容易出现松脱，弹簧臂也容易被侧向异物别断，因此结构上必须同时兼顾装片便利性和抗冲击能力。

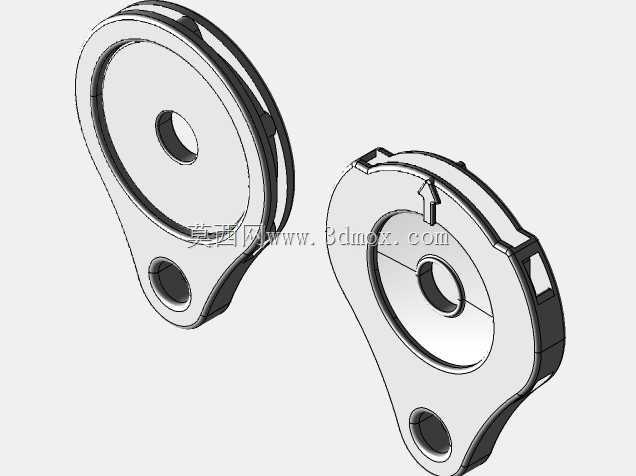

从现有两套结构方案对比来看，侧向插装的思路更偏向对原有成熟支架的迭代优化。芯片从支架侧面滑入安装位后，两个弹性臂会从芯片上下两侧形成包覆式约束，既限制芯片沿厚度方向窜动，也能在支架受到外力冲击时吸收部分振动能量。这种结构的优势在于芯片装入后不会从正面直接脱出，外侧异物很难直接剐蹭到芯片边缘；但侧向插装对滑槽的尺寸公差要求更严，槽宽过大会导致芯片晃动，槽宽过小则会增加装片阻力，甚至在压入时刮伤芯片表面。

另一套轴向插入方案则把芯片安装方向调整为沿支架中心孔轴向压入，配合环形定位台限定芯片的安装深度，外围预留的卡扣位在芯片到位后形成轴向限位。该方案的装配路径更短，适合产线快速压装，中心孔同时可作为安装对位基准，穿过紧固件后直接固定在购物车的钣金或塑料基体上。两套支架都预留了带安装孔的延伸耳，孔位中心距、耳片厚度都需要匹配购物车现有安装面的边界，避免与周边的轮架、扶手连接件发生干涉。

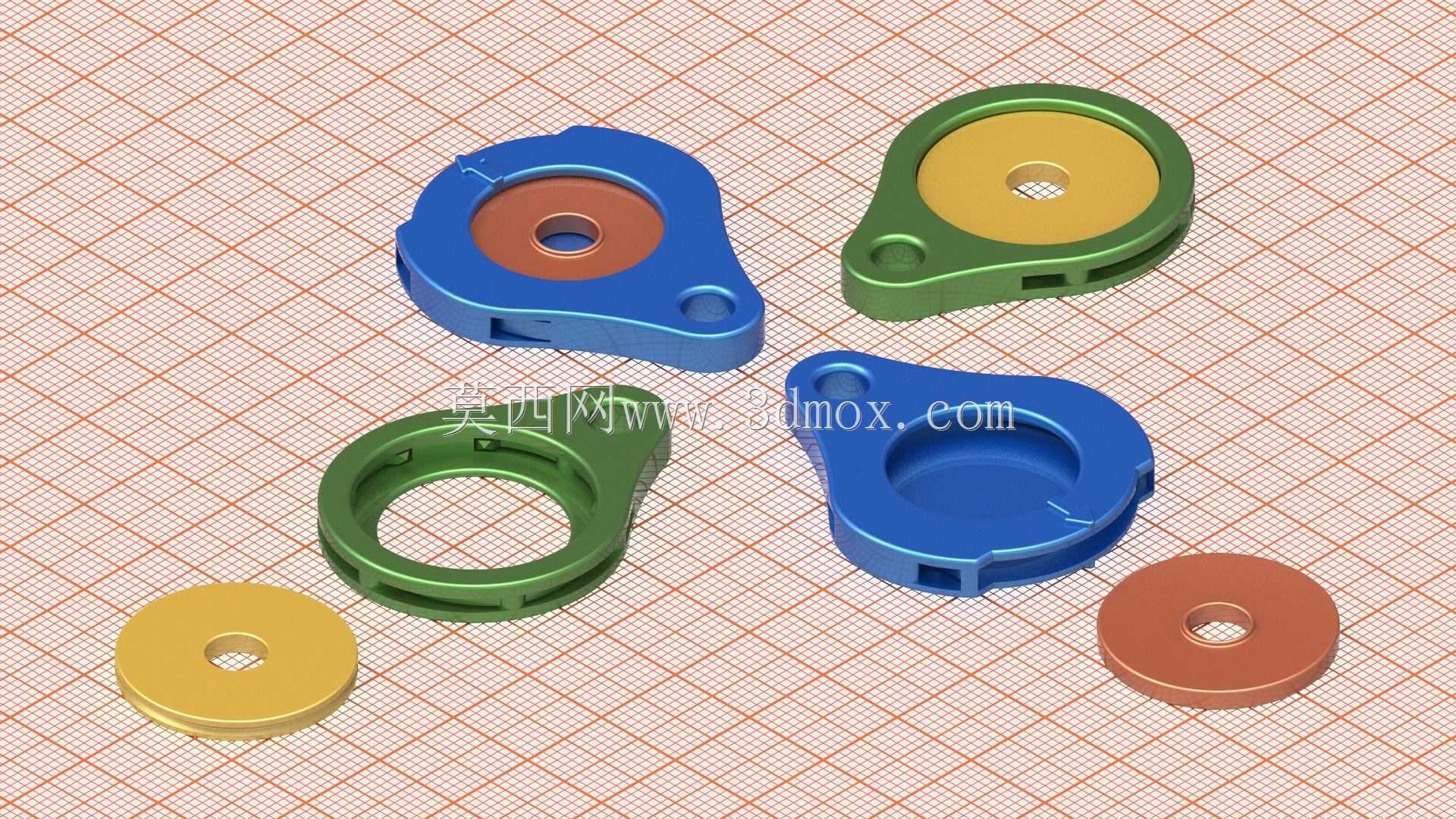

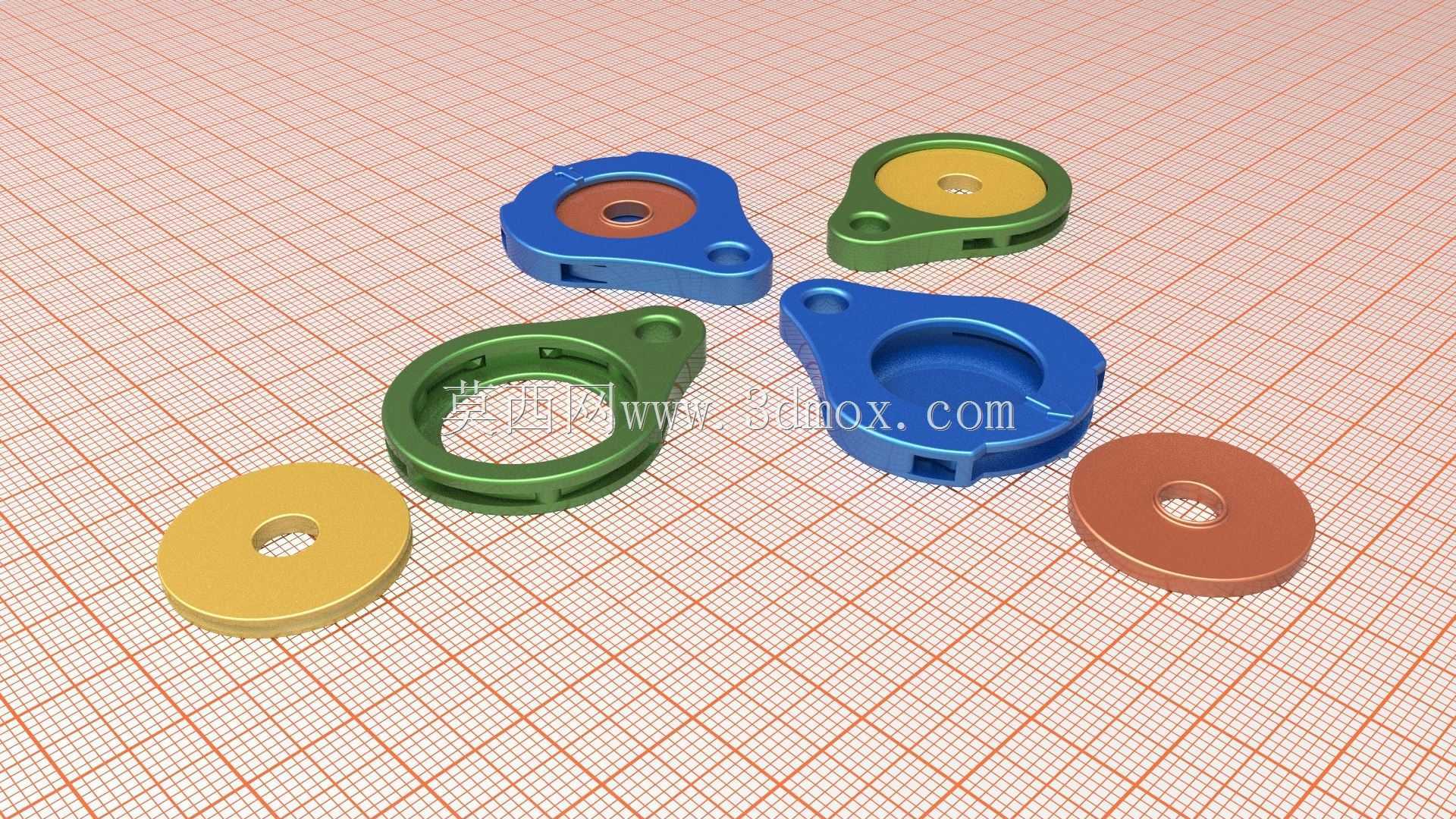

分体式垫片组件是这套结构里容易被忽略的细节。不同颜色的环形垫片一方面可以区分芯片版本或安装批次，另一方面能够调整支架与安装面之间的贴合间隙，补偿钣金焊接或注塑成型带来的平面度误差。垫片中心孔与支架定位柱采用小间隙配合，装配时不会发生偏移，外缘直径略大于支架沉孔，可分散紧固件压紧时的局部应力，防止塑料支架在长期震动后出现柱位开裂。

建模过程中需要重点控制几处尺寸边界：支架整体外轮廓不能超出购物车安装位的避让空间，弹簧臂的悬空长度要经过弯折强度校核，既要保证装片时能产生足够弹性变形，又不能让臂根部应力超过材料疲劳极限。安装孔的孔径要适配常用紧固件规格，孔边到支架外缘的最小壁厚需满足注塑成型工艺要求，避免出现充填不足或缩痕。芯片容纳腔的尺寸要在芯片标称尺寸基础上预留合理公差带，温度变化引起的材料胀缩不能把芯片卡死，也不能让芯片在腔内产生可感知的晃动。

两套方案可以分别对应不同的改造需求：老车批量替换时优先选用侧向插装结构，无需改变原有安装孔位即可直接替换旧支架；新车量产装配则更适合轴向插入方案，压装工序更简单，定位一致性也更容易控制。
