车载后窗外置式行车记录摄像头结构

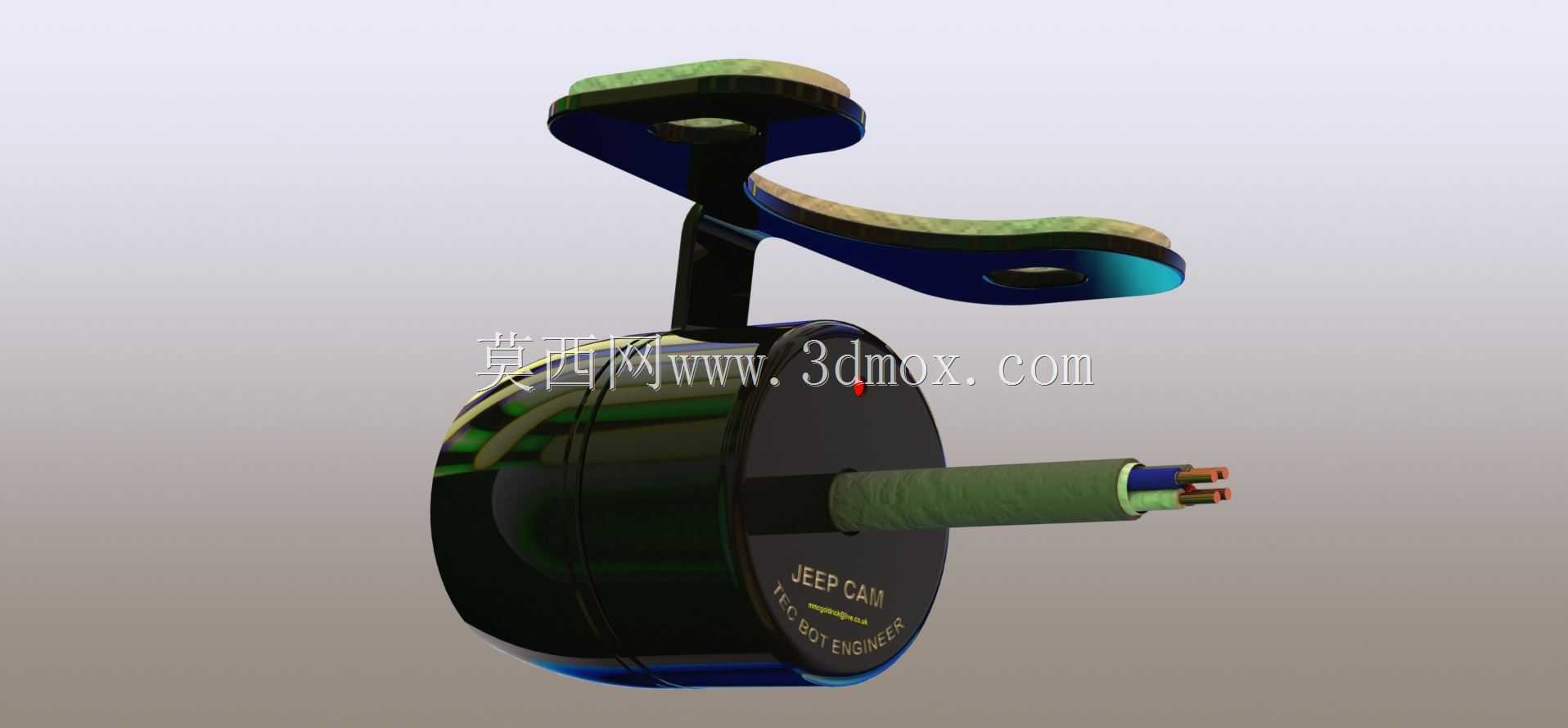

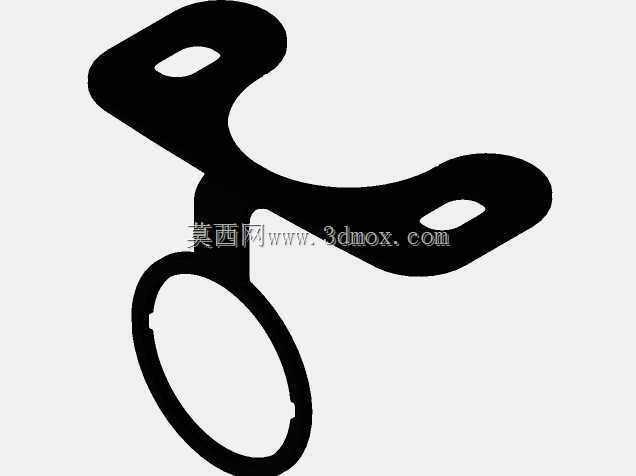

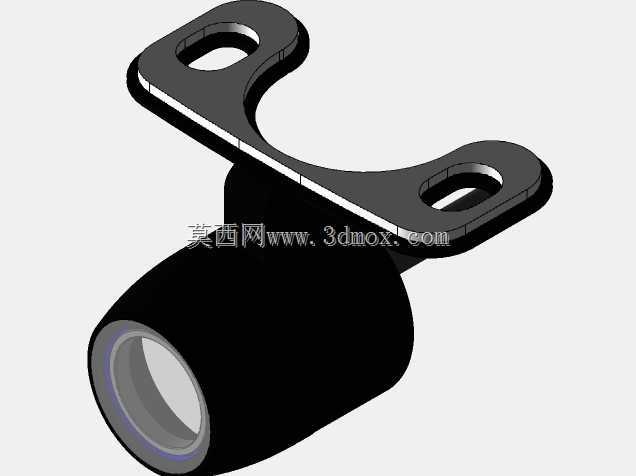

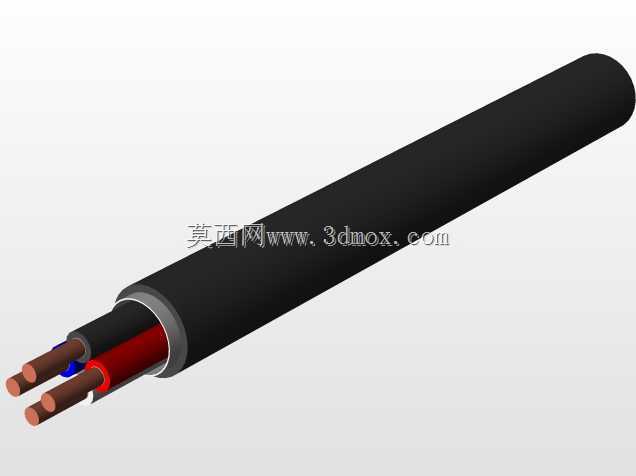

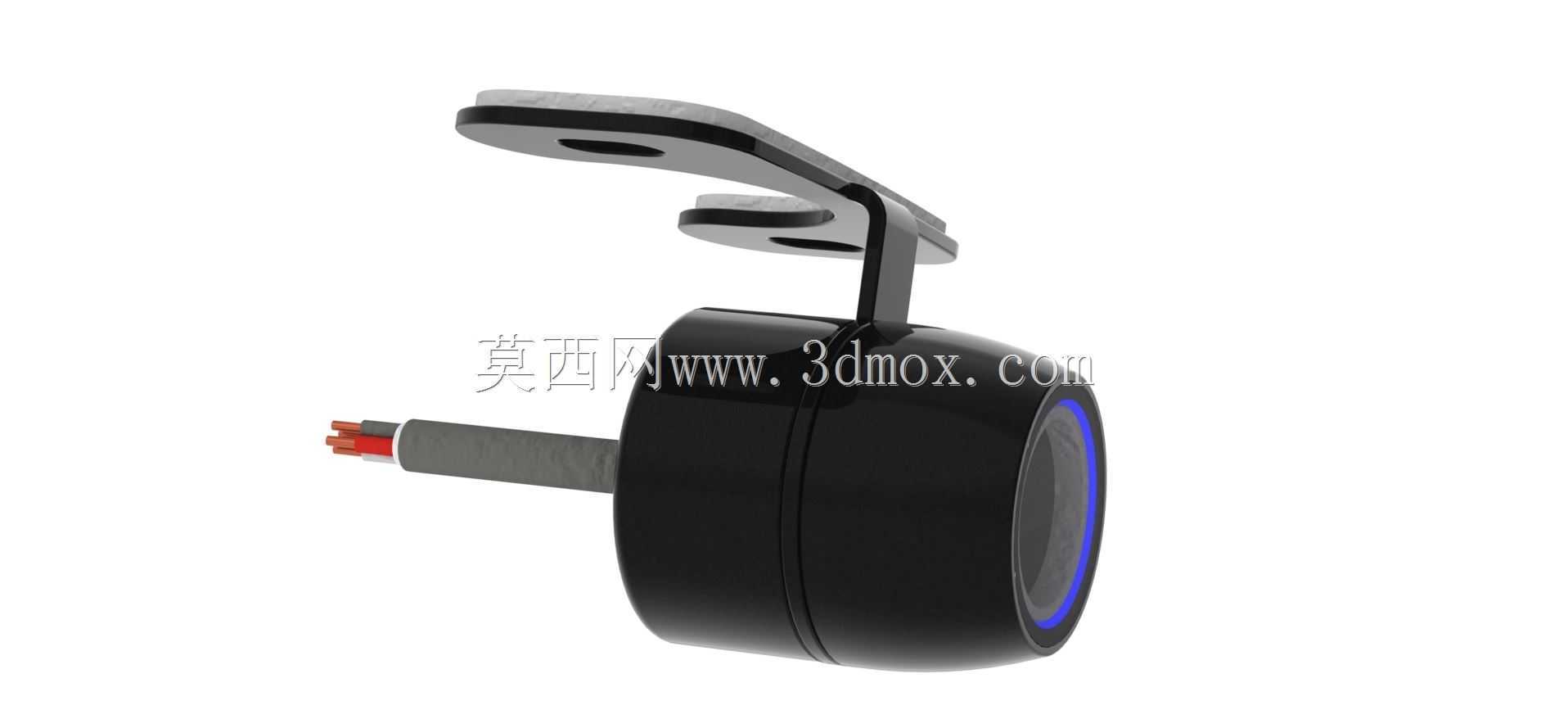

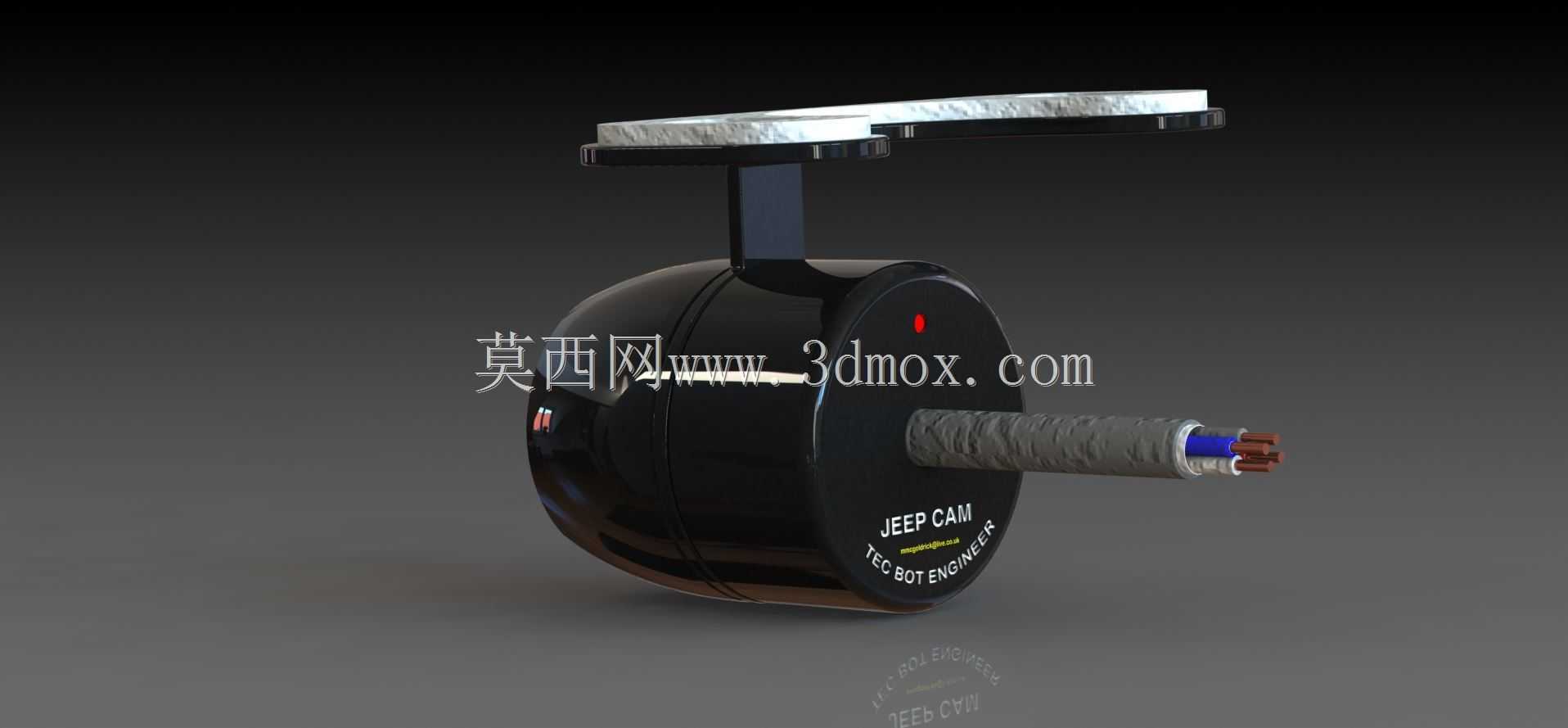

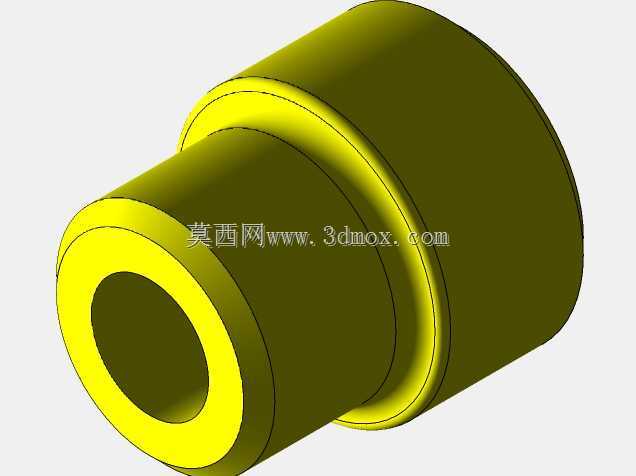

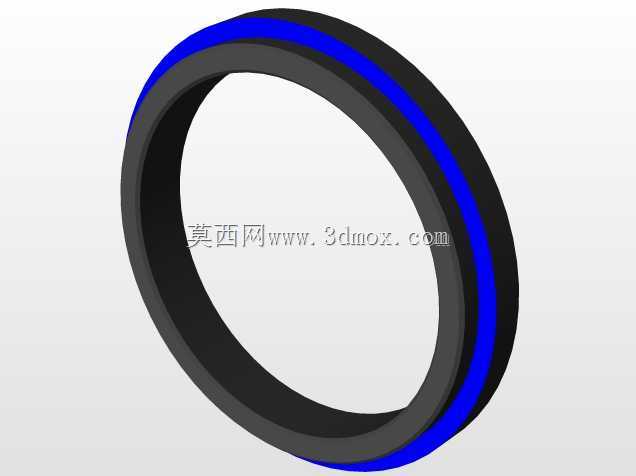

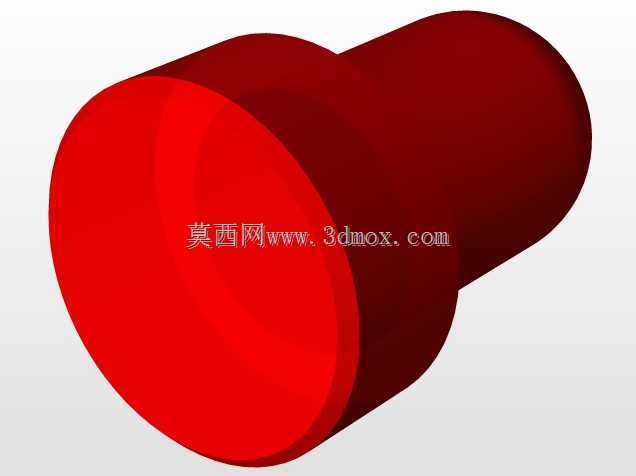

这款车载后窗摄像头的结构设计，首先要考虑的是越野车型后风挡外侧的安装适配场景，很多硬派越野车在户外穿越时，后风挡容易被泥水、浮尘覆盖，常规内置后摄的拍摄视野会被遮挡，外置安装的结构可以直接避开玻璃脏污的干扰，获取车尾后方的清晰画面，不管是倒车时观察障碍物，还是记录越野穿越时的后方跟车、路况，都能保证画面可用性。从结构细节来看，主体采用近似球形的腔体设计，一方面是为了容纳内部的成像模组、PCB控制板与接线端子，球形曲面的抗风阻表现更好，车辆高速行驶时不会因为外置结构产生过大的风噪，也能降低气流冲击带来的安装松动风险；腔体外壳做了接缝密封设计，能够应对户外雨天行驶、高压水枪洗车时的进水问题，满足车载电子的防护要求。顶部的安装支架采用双层可调结构，上层是贴合后窗玻璃或者尾门上部钣金的粘接固定面，预留了双面胶粘贴的平整区域，中间的连接臂可以调整俯仰角度，用户可以根据自己的车型后窗倾斜角度，调整摄像头的拍摄俯仰范围，保证画面覆盖到车尾后方合适的视野区间，不会出现角度过高拍不到近地障碍物、角度过低看不到远处路况的问题。尾部的出线端做了线缆防弯折的纹理护套，内部集成了视频信号线、供电线，护套的柔性结构可以避免车辆行驶振动时，线缆根部反复弯折出现线芯断裂的问题，出线端的密封结构和腔体衔接为一体，不会从接线位置渗入水汽。设计过程中需要重点控制安装边界，整体主体腔体的直径控制在合理范围，不会因为体积过大遮挡驾驶员的后窗视野，安装支架的伸展长度也做了限制，避免突出过多在车辆过限宽、丛林穿越时被树枝剐蹭脱落。成像端的镜头位置做了轻微的内凹设计，能够减少日常行驶时飞石、沙尘直接撞击镜头表面的概率，降低镜头磨损的风险，镜头周边的腔体上预留了状态指示灯的安装位，设备通电工作时可以通过指示灯判断运行状态，不用特意查看中控屏幕的连接状态。这类外置后摄的结构设计，还要考虑不同车型的安装兼容性，粘接式的固定方式不需要在车身上打孔，不会破坏车身钣金的防锈层，普通用户也可以自行完成安装，调整角度时只需要松动支架的阻尼连接部位，调整到位后依靠阻尼结构保持角度稳定，不需要额外的锁止紧固件，操作门槛更低。球形腔体的底部做了微平的承托面，在生产组装时可以平稳放置在工装夹具上，方便完成内部元件的装配、打胶密封等工序，提升组装效率。
