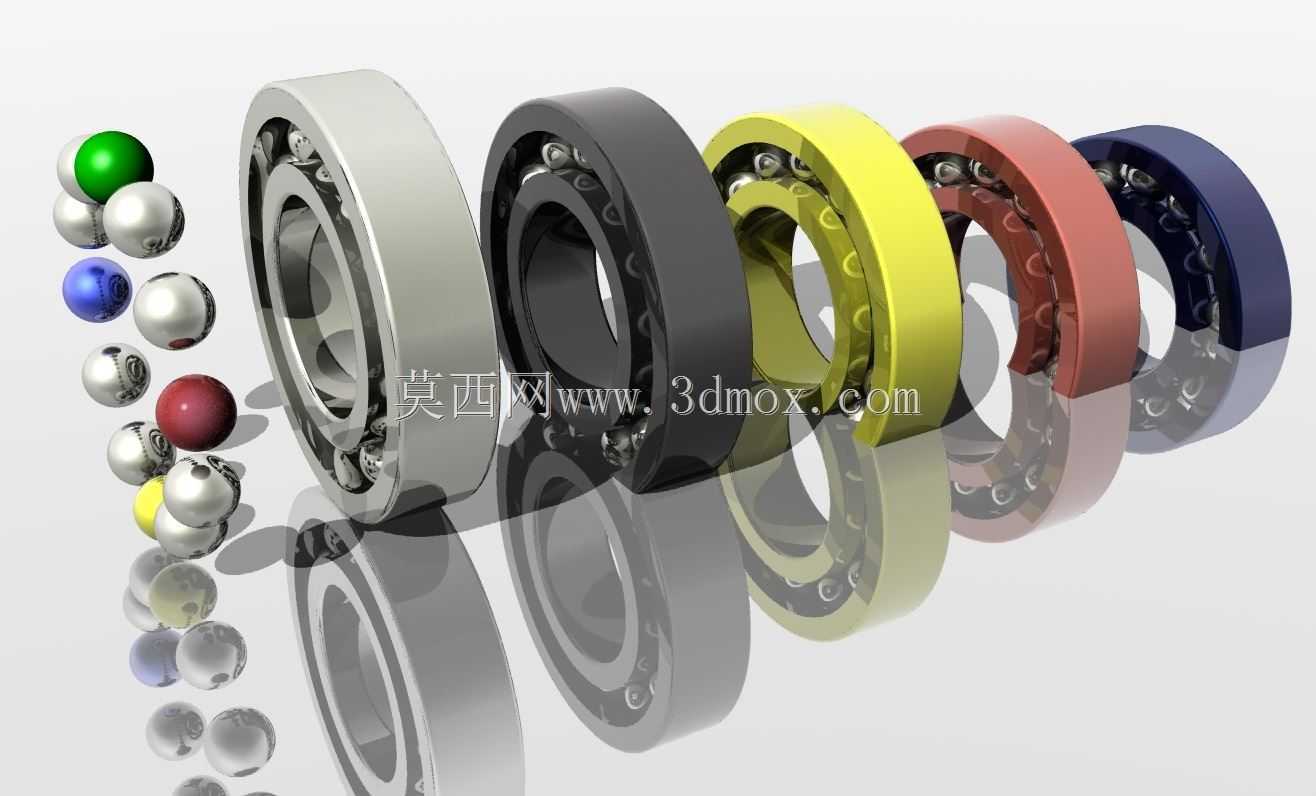

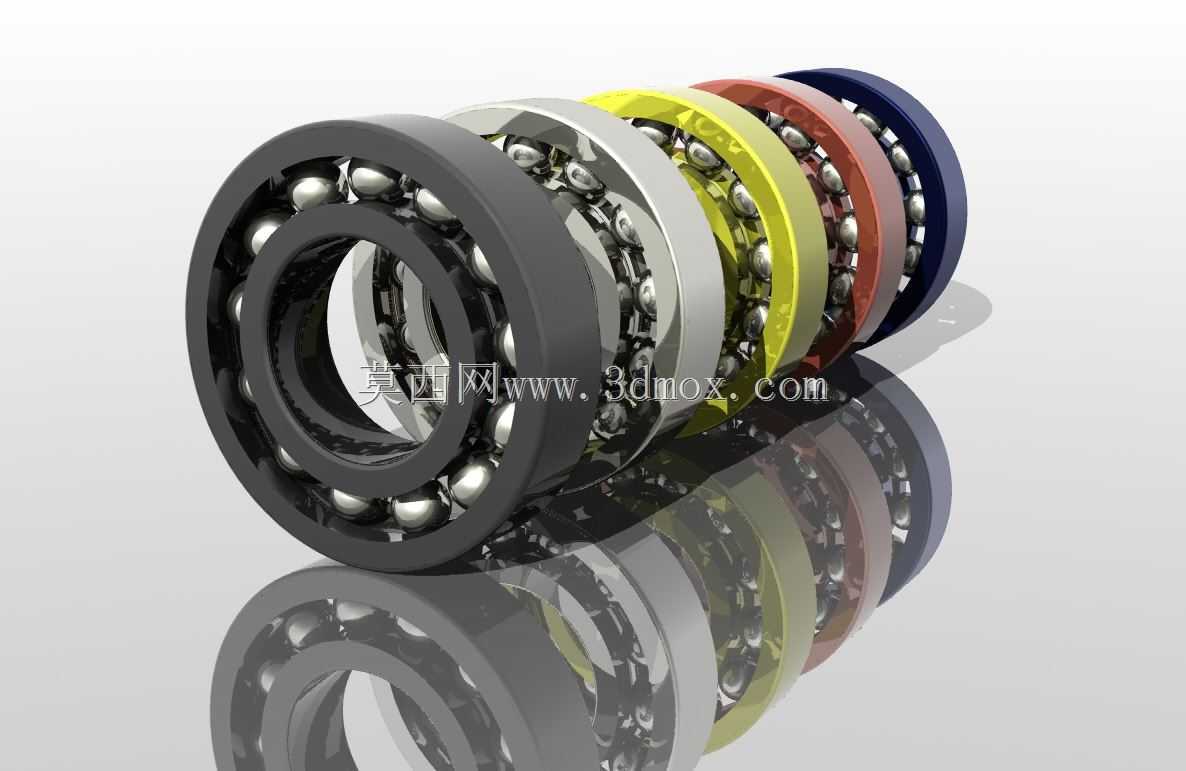

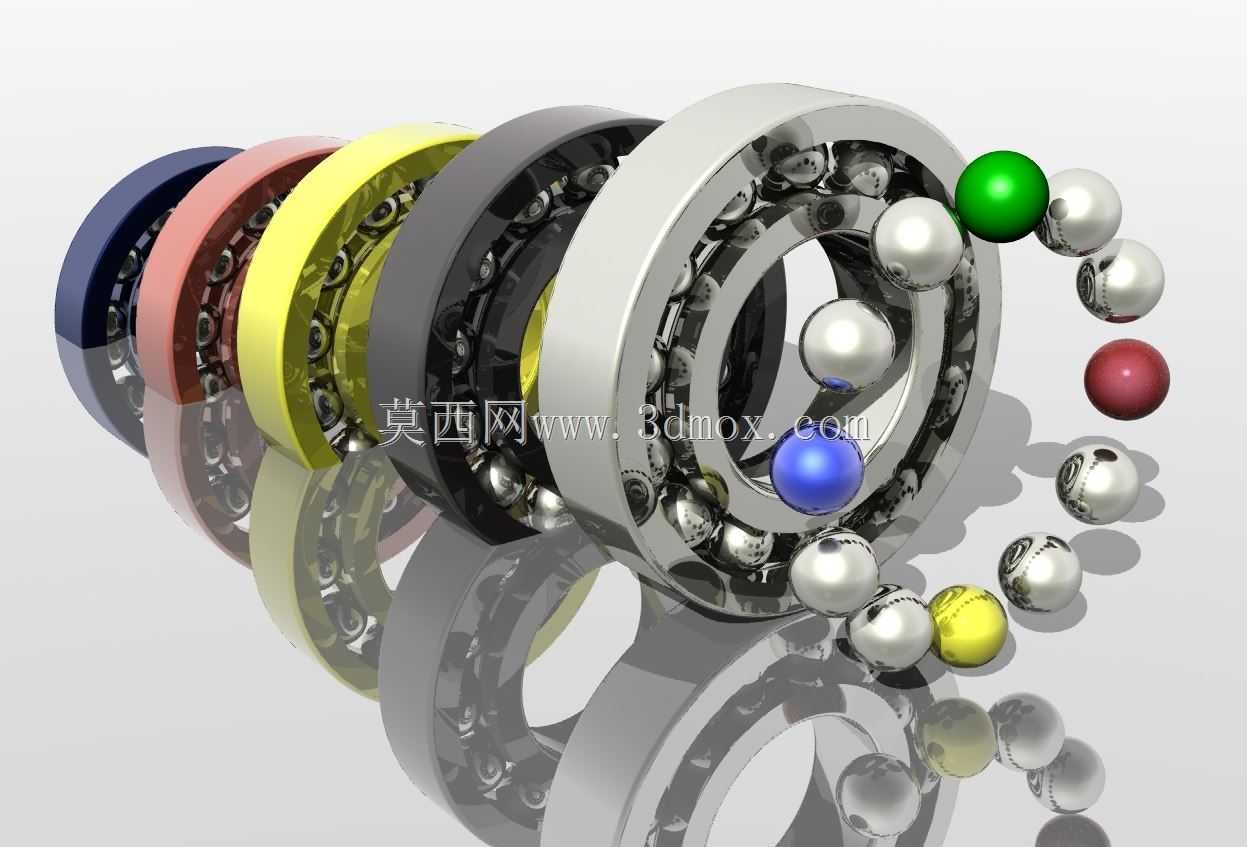

多色分层五球滚动轴承结构展示

这类多滚珠结构的轴承，核心应用场景覆盖中小载荷的回转传动部位，从轻工输送设备的从动辊支撑，到小型机电产品的输出轴定位，再到精密检测仪器的回转台承载，都能见到同结构轴承的实际应用。不同于常规满装滚珠轴承，该结构采用五颗主承载滚珠配合保持架定位的设计思路，在保证基础径向承载能力的同时，刻意控制了滚动体之间的摩擦接触面积，降低高速回转时的滚动阻力与温升速率。从结构设计逻辑来看，模型将不同套圈采用分层异色处理，并非单纯的视觉区分，而是对应实际生产中套圈的分层加工工序：外层套圈的滚道采用精磨工艺保证粗糙度要求，中层隔圈承担轴向间隙调整功能，内层套圈与轴配合的接触面需严格控制圆柱度公差，避免装配后出现轴系卡滞。实际选型时需注意，这类五球结构的轴承安装边界有明确要求，轴与内圈的配合公差建议选取k6级，座孔与外圈的配合选取H7级，装配前需清理滚道内的加工毛刺，避免滚珠运转时出现点蚀损伤。从功能特性上看，五颗滚珠沿滚道均匀分布的布局，能让径向载荷均匀分摊到每颗滚动体上，相比同尺寸的三球结构轴承，单颗滚珠承受的接触应力降低约四成，能有效延长轴承的无故障运行周期。模型中额外展示的散置滚珠，实际对应装配过程中滚珠的装填工序——这类分体式套圈的轴承，需先将内圈定位，依次填入滚珠后再安装保持架与外圈，最后通过锁紧结构固定套圈的相对位置，避免运转过程中出现套圈分离。日常维护场景中，这类轴承的注脂通道需对准保持架的间隙位置，保证润滑脂能均匀覆盖每颗滚珠的接触表面，避免干磨导致的滚道拉伤。针对不同的使用环境，若应用在有粉尘的工况下，还需在轴承两侧加装密封挡圈，防止异物进入滚道加剧磨损；若应用在低温环境，则需更换低黏度的润滑脂，保证低温下的回转灵活性。从外形尺寸的适配性来看，这类轴承的径向截面尺寸紧凑，适合安装空间受限的传动部位，轴向宽度相比同载荷等级的滚子轴承更窄，能有效缩减设备的整体轴向尺寸，在小型自动化设备的紧凑传动布局中优势明显。建模过程中对滚道的曲率半径做了精准还原，滚道曲率略大于滚珠半径，保证滚珠与滚道的接触为点接触状态，既降低回转阻力，又能在承受轻微轴向冲击时提供一定的限位能力，避免轴系出现过大的轴向窜动。
