桁架式矩形定位挡块结构设计

该矩形挡块主要面向工装夹具、输送线止挡以及精密装配工位中的定位需求，用于在工件进给、推送或夹紧过程中提供刚性停止面。与整块实体挡块相比，方案采用空间桁架式骨架，将受力集中在若干斜杆与节点上，在保证止挡刚度的同时降低材料用量，适合对运动件惯量、安装空间和自重较敏感的场合。

从实际使用看，挡块前端的矩形接触面承担工件或滑块的正向冲击，侧面可作为对齐基准；底部平直安装面用于贴合基板、T型槽平台或铝型材框架。安装边界需要重点控制底面平面度、接触面与底面的垂直度，以及连接孔位到止挡面的距离。若用于输送线末端，还应核对挡块总高与工件重心高度的关系，避免撞击点过高引起倾覆或局部压陷。

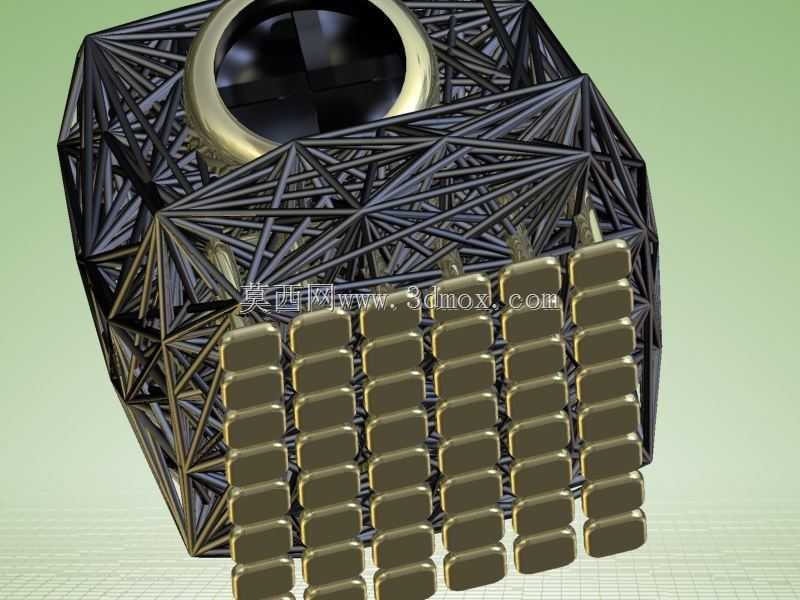

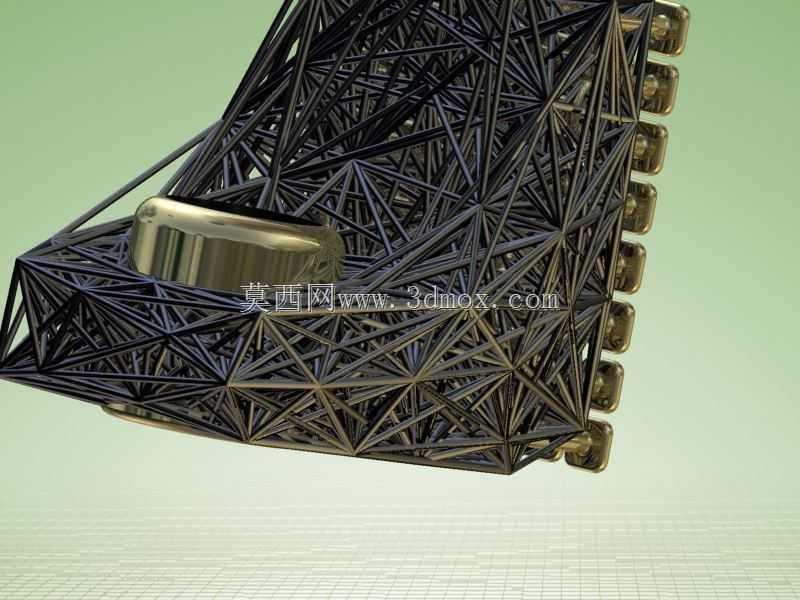

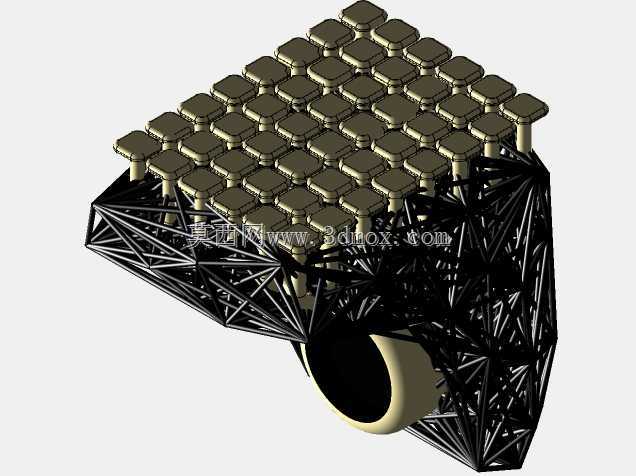

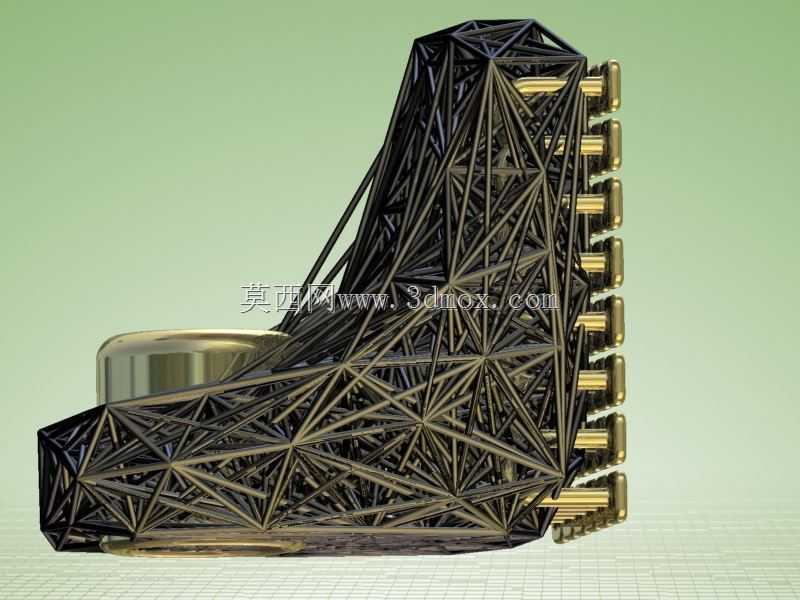

结构内部由多组三角形杆件交叉构成，杆件方向并非单纯装饰，而是沿冲击载荷的主要传力路径布置。正向受力时，载荷从前端接触块传入节点，再通过斜杆分散到底部安装边，部分杆件承受拉压组合作用。这种布置能减少实体厚板常见的材料冗余，也便于在增材制造或轻量化装配场景中控制整体重量。需要注意的是，桁架节点处存在应力集中风险，在反复冲击工况下应加大节点过渡半径，并校核最前排斜杆与底部连接区域的疲劳强度。

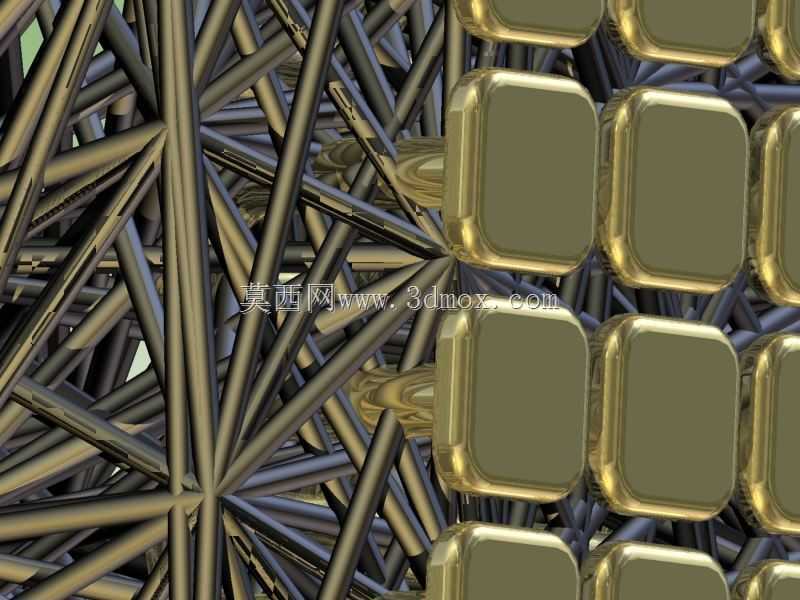

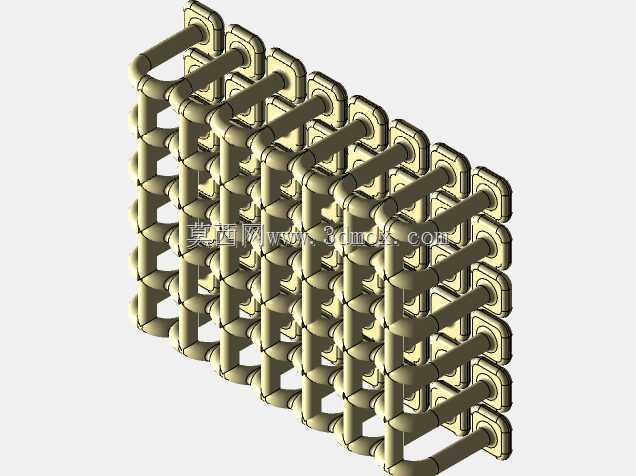

端部金色块体可理解为可更换接触镶件或限位销座，其作用是把磨损集中在局部易损件上。维护时只需更换接触块，不必拆卸整个桁架主体。镶件与主体之间建议采用定位销加紧固件的复合连接：定位销承担剪切与重复定位精度，紧固件提供预紧力；若侧向对齐要求较高，可在侧面增加销孔作为二次基准。

建模时应先确定安装底面、止挡面和中心线三个基准，再由外轮廓向内布置腹杆。杆件直径、壁厚和节点间距不能只按外观比例确定，需结合预期撞击能量、材料弹性模量和允许变形量反算。对于钛合金材料，虽然比强度优势明显，但成本较高，更适合用于腐蚀环境、轻量化要求高或需要较高疲劳寿命的部位；普通工位若冲击载荷不大，也可在保持相同拓扑的前提下替换为钢材或铝合金，以平衡加工成本与结构性能。
