M145棱镜式战术瞄准镜结构设计

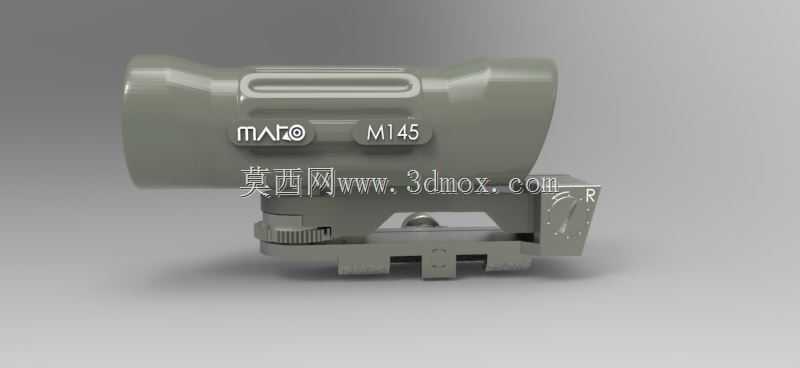

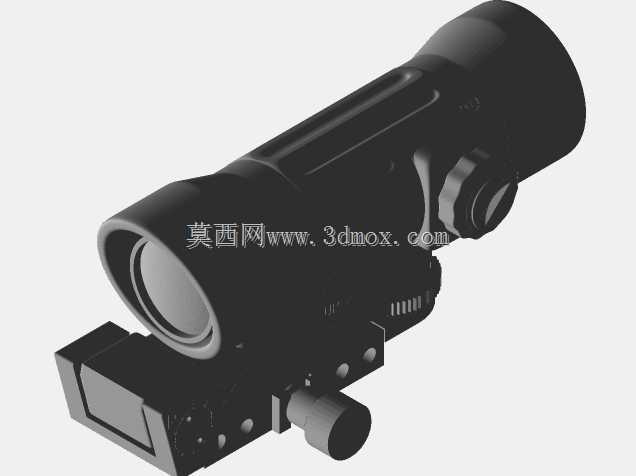

该瞄准镜本体采用一体化镜身构型，镜筒主体为等径圆柱段，物镜端做了外扩的遮光罩延伸结构，目镜端则做了收窄的视度调节环预留位，镜身侧面预留有品牌标识与型号刻印的平面区域，避免圆柱面刻印带来的加工定位难题。镜身下方的调节座集成了高低与风偏调节旋钮，其中一侧旋钮带有档位刻度与R标识，用于弹道修正量的读取与归零设置，旋钮下方设置有锁紧齿圈，可在调节完成后锁定参数，避免射击震动导致的位移。底部的安装接口为标准皮卡汀尼导轨适配结构，带有横向锁紧块与快拆扳机构型，安装基面的平面度与卡槽尺寸均按战术附件通用公差设计，可直接适配主流步枪的顶部导轨，无需额外转接件。从结构设计思路来看，该型号在ELCAN M145的基础上做了局部细节优化，将原有的部分曲面过渡改为更易加工的小平面衔接，在不影响内部光学元件安装空间的前提下，降低了壳体的数控加工难度，同时镜身内部预留有棱镜组的安装卡槽与隔圈台阶，可固定分光棱镜与分划板组件，保证光学轴线与镜身安装基准的同轴度。实际应用场景中，这类瞄准镜主要配用于中近距离作战的步枪平台，兼顾快速瞄准与一定的放大观察能力，棱镜式结构相比传统开普勒望远式瞄准镜，整体长度更短，可避免枪械前后配重失衡，同时出瞳距离更长，射手在佩戴防毒面具或战术头盔时也能正常获取视野。安装边界方面，镜身总高度控制在导轨基面以上合理范围，不会遮挡机械瞄具的同步使用，左右两侧的调节旋钮突出量均做了限制，避免在携行或战术动作中发生磕碰误触，镜身顶部还预留有附件安装槽，可加装微型红点瞄准镜作为备用瞄具，实现不同交战距离的快速切换。壳体材质选用航空铝合金的设计取向，在保证结构强度的同时控制整体重量，表面处理采用硬质阳极氧化工艺，可耐受野外环境的磨损与腐蚀，内部光学腔室则做了密封结构设计，配合密封圈实现防水防雾，满足复杂环境下的使用需求。
