棘轮式弹簧锁止机构精密结构设计

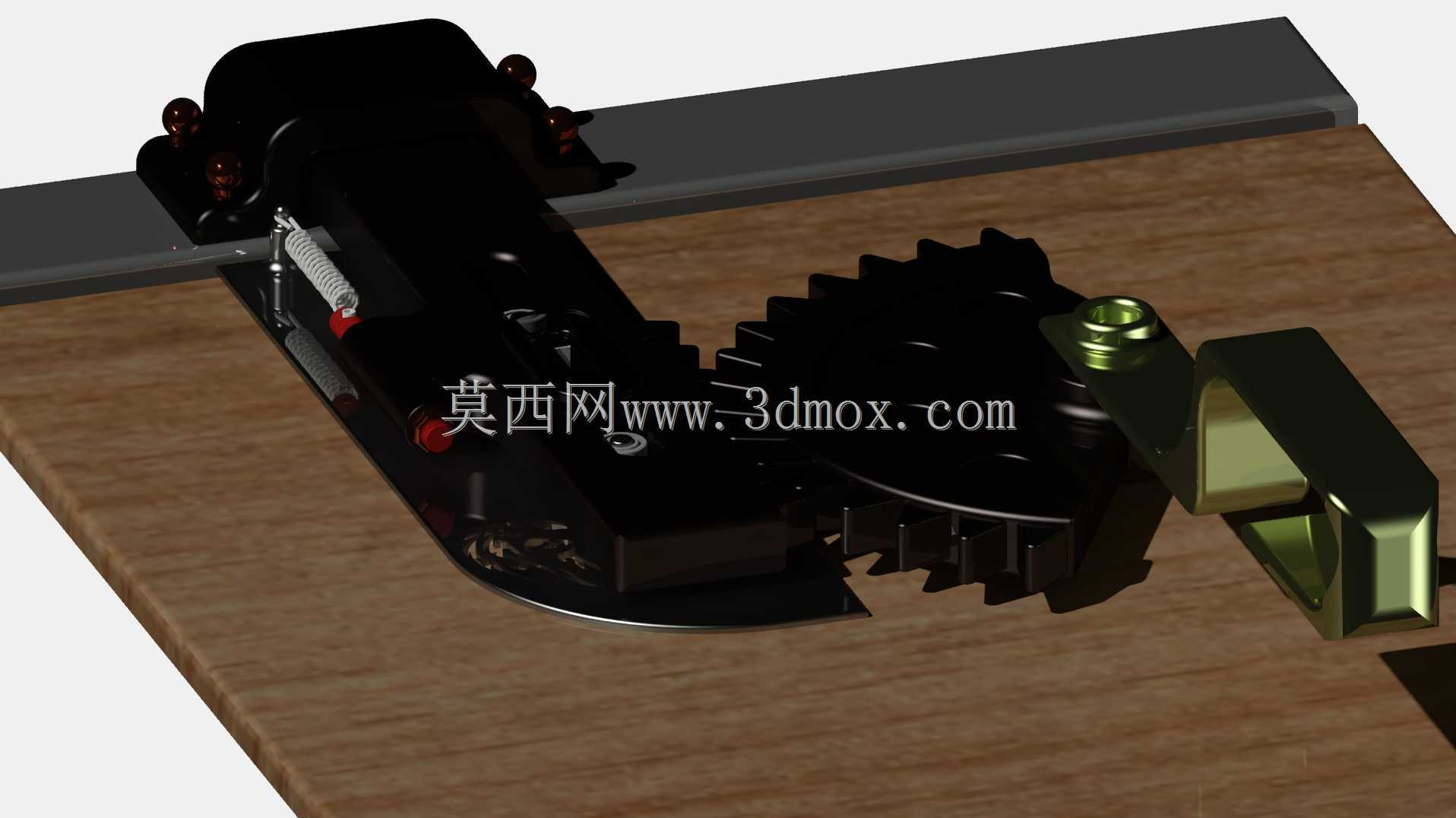

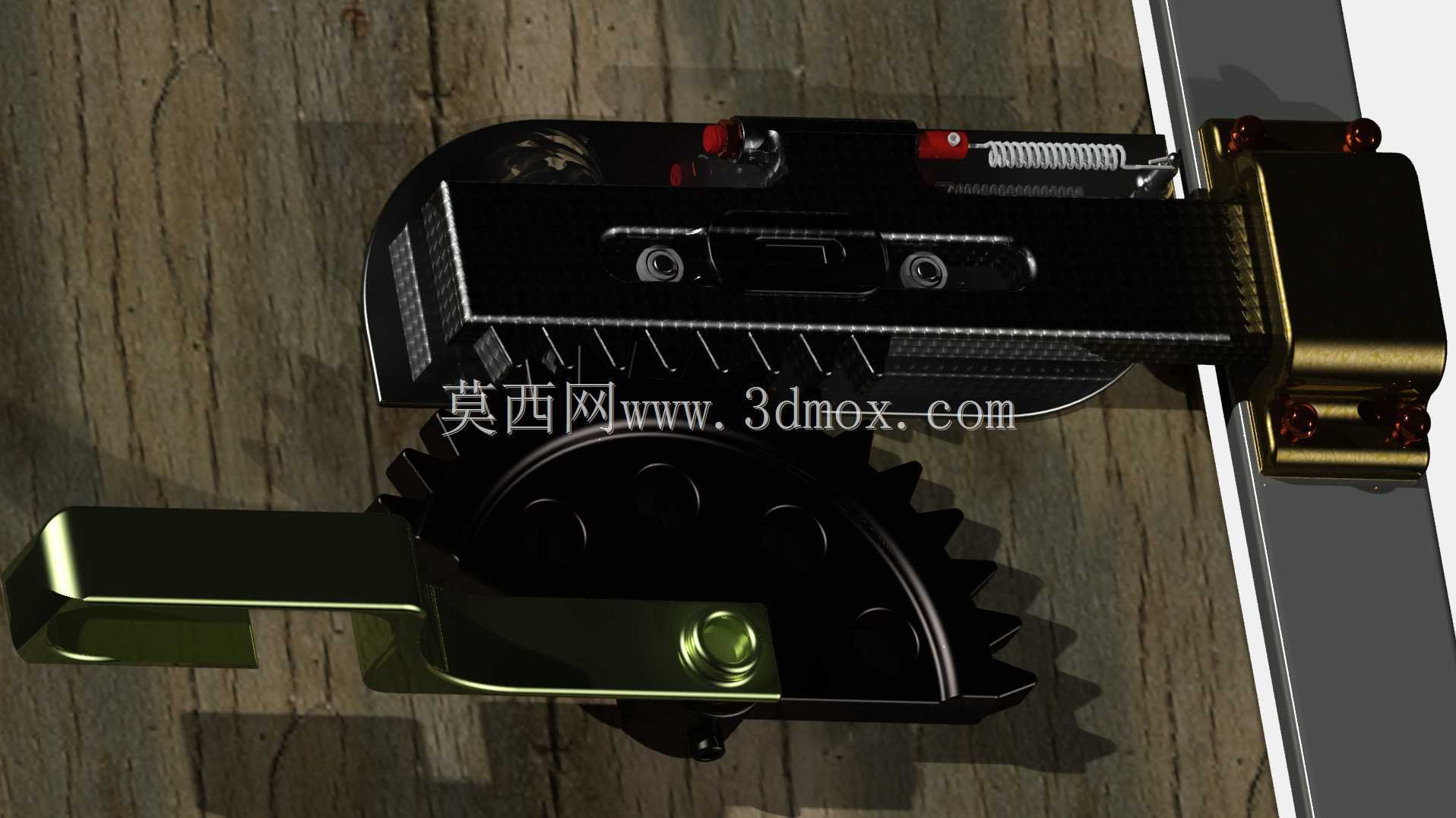

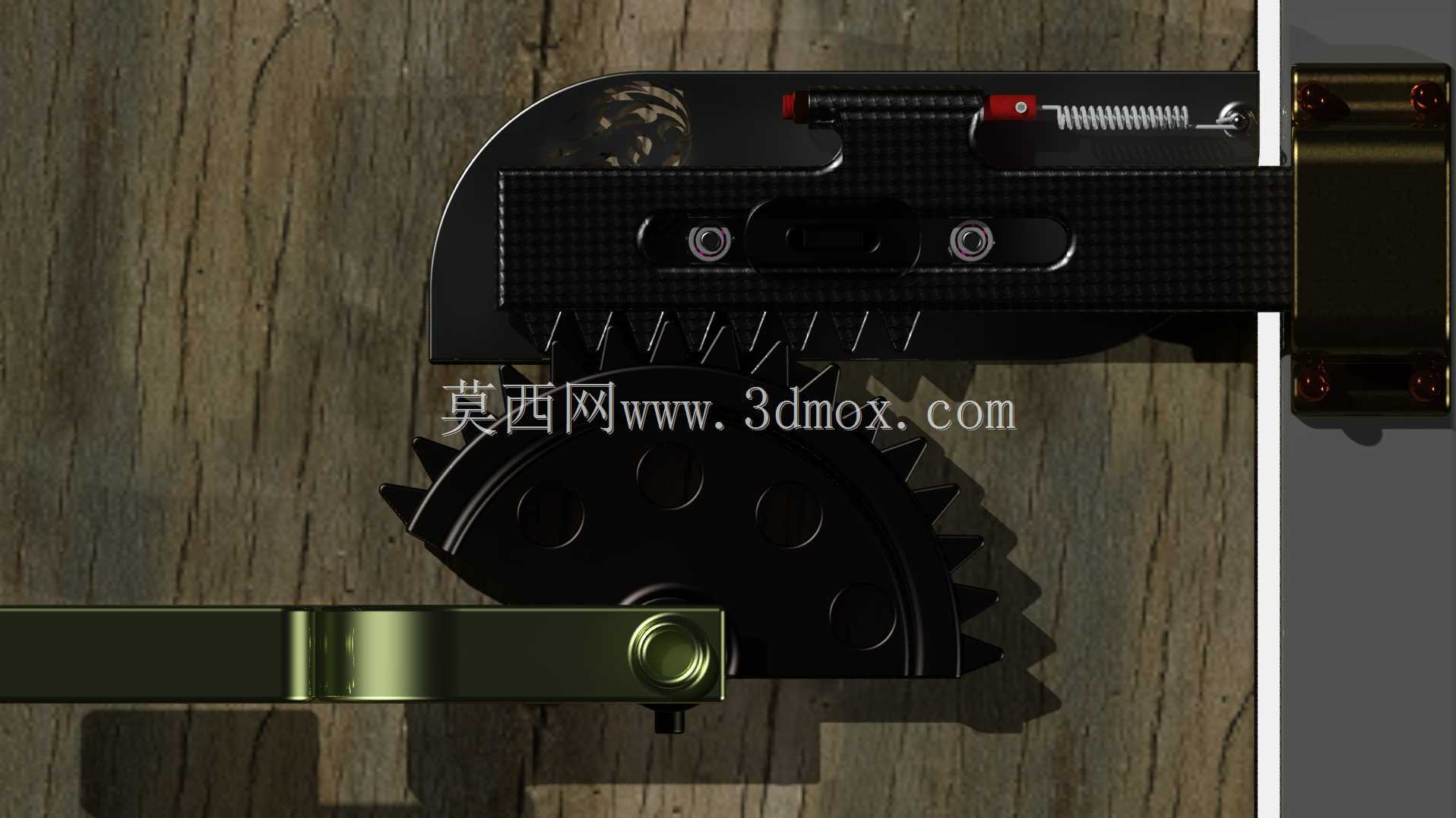

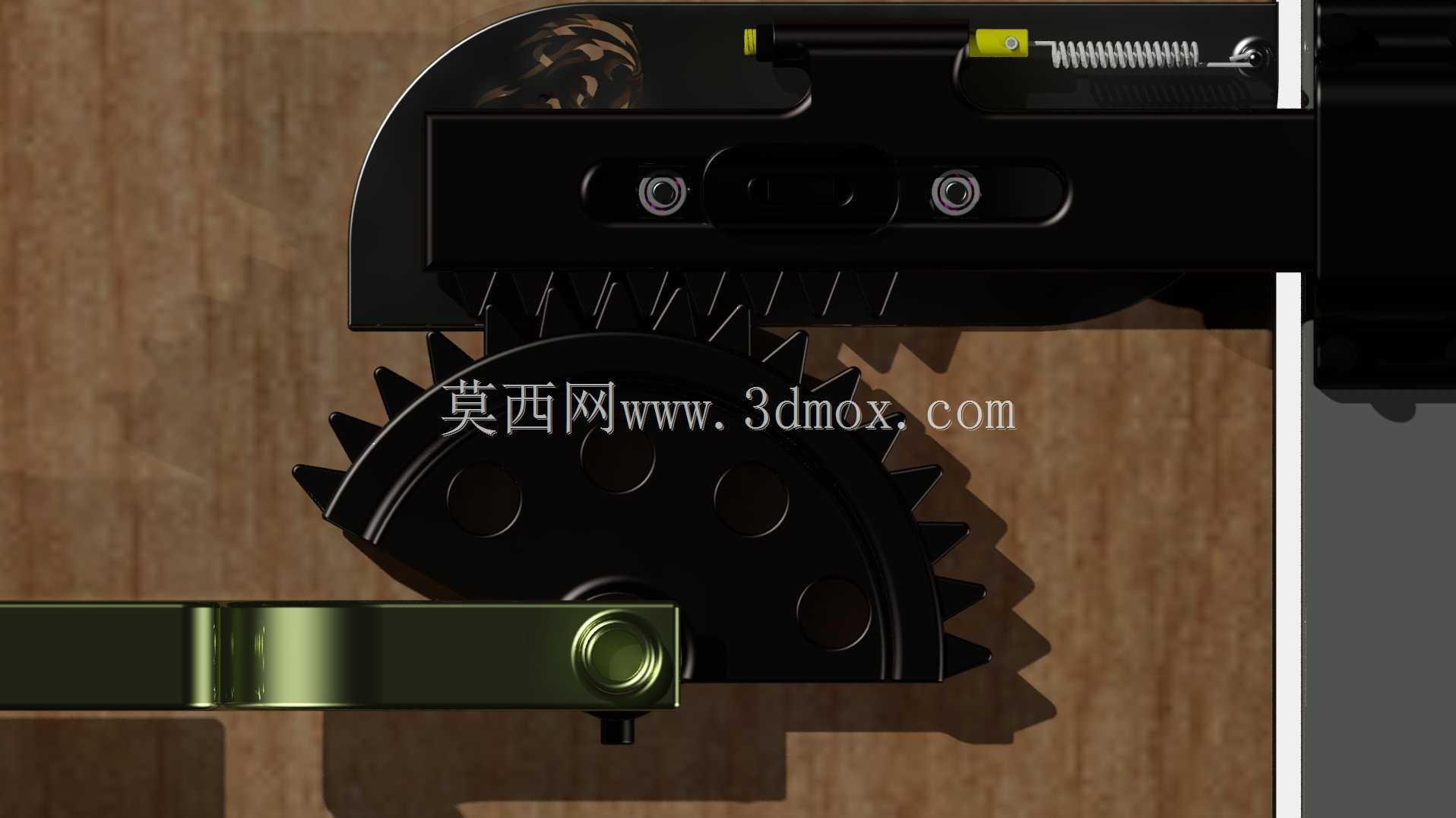

该锁止机构采用棘轮棘爪配合弹簧复位的经典结构，核心功能是实现单向锁止与快速释放，在工业机柜、设备防护门、工装夹具等场景中应用广泛。从结构布局来看，带齿棘轮作为核心执行件，通过转轴固定在安装基座上，齿形经过参数化设计，保证棘爪啮合时的接触强度与自锁可靠性，避免受外力冲击时出现脱开、滑齿问题。棘爪组件集成了圆柱压缩弹簧，弹簧预紧力经过匹配计算，既能够保证棘爪在无外力操作时始终压紧棘轮齿面，维持锁止状态，又不会因为预紧力过大导致解锁操作阻力超标。基座部分采用一体化成型设计，预留了对应安装孔位，可直接通过紧固件固定在门板或设备框架上，安装边界清晰，不需要额外加工复杂的适配结构。操作手柄与棘爪联动，扳动手柄时可带动棘爪克服弹簧力抬起，脱离棘轮齿槽，此时棘轮可自由回转实现解锁；松开手柄后弹簧立刻推动棘爪复位，再次进入锁止状态。整个机构的运动行程经过校核，各运动部件之间预留了合理的配合间隙，既不会出现卡滞，也不会因为间隙过大产生晃动异响。棘轮的齿距、齿高参数根据锁止档位需求设定，可实现多档位位置锁定，适配不同开合角度的固定需求。在实际工况中，这类结构常被用于需要频繁开合且需要位置保持的防护装置上，相比普通卡扣式锁具，它的抗振动能力更强，在设备运行产生持续振动的环境下，也不会因为振动出现松脱。结构中所有受力部件的载荷路径都经过梳理，棘轮齿根、棘爪啮合面、转轴位置都做了对应强度补强，可承受常规的侧向拉力与冲击载荷。弹簧的选型匹配了机构的操作力需求，长期使用后仍能保持稳定的弹力输出，降低失效概率。整体外形紧凑，可在狭小的安装空间内完成布置，外露部件少，不易被外物磕碰干涉，适配多种工业设备的安装空间条件。
