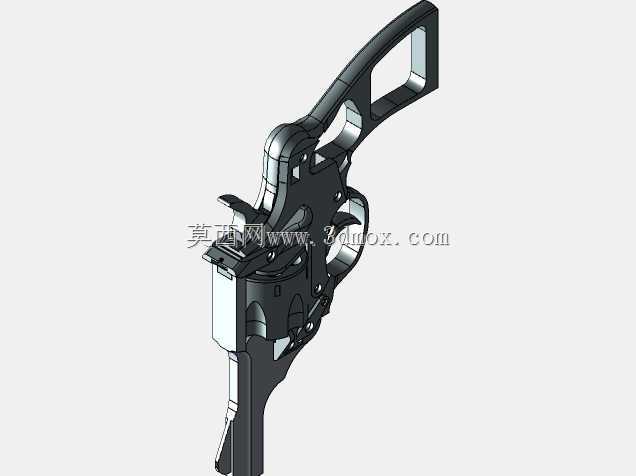

镂空骨架式左轮手枪结构三维造型

该模型以骨架化方式呈现左轮手枪的核心机械构成，去掉了传统枪械上大量包覆式外壳，将扳机连杆、击锤、转轮座、握把支撑以及枪管固定结构直接暴露在同一装配空间内，便于结构设计者观察各运动件之间的相对位置。从实际应用看，这类数字化造型更多服务于机械原理教学、机构运动验证、影视道具前期评审以及科普展示，而不是直接面向实枪加工；在教学场景中，可借助它演示单动或双动击发过程中转轮旋转、击锤待击、扳机释放之间的时序关系，帮助初学者理解凸轮、簧力、限位面如何协同完成循环动作。

设计思路上，模型采用侧板与框架一体延伸的造型语言，握把上方开出大面积三角形镂空，既在视觉上降低封闭感，也为内部零件留出观察窗口。转轮位于扳机护圈前上方，中心轴与击锤、枪管保持同轴关系，这种布局决定了枪弹在膛内的对中性，也影响扳机力与击锤打击行程。击锤位于后部上方，外形保留待击卡槽与打击部，扳机则通过护圈内的铰接点与连杆相连；若进一步做运动仿真，需要重点检查击锤回转时是否与框架边缘干涉，以及转轮在每次扳动后能否准确停在对应枪管轴线位置。

外形边界方面，整体沿枪管方向形成细长轮廓，后部握把向下弯曲，适合在装配环境中按人体握持姿态校核空间占用。枪管部分长度较短，与转轮座之间通过下部支撑连接，前端没有多余装饰，有利于控制整体重心。握把区域的镂空边框同时承担受力与造型功能，若用于实物道具制作，需要在壁厚、圆角过渡和材料刚度之间重新平衡，避免薄壁处在反复扣动或跌落时产生应力集中。扳机护圈采用连续弧形包围，既限定手指进入范围，也保护扳机免受意外触碰。

从建模角度看，这类作品的难点不在单一曲面，而在多零件配合：转轮与框架的间隙、击锤转轴的同心度、扳机连杆的行程、握把片与骨架的贴合面都需要统一基准。若后续用于3D打印或切削加工，应先把外观面与功能面分开处理，外观区域可保留锐利线条，转轴、孔位和撞击面则需增加配合余量并设置合理公差。对于机构研究者而言，该模型还可作为簧件布置、保险位置和退件结构扩展的基础框架，通过在现有骨架上补充弹簧、销钉和卡榫，进一步完善左轮机构的动作闭环。
