AH-64武装直升机整机结构三维复刻

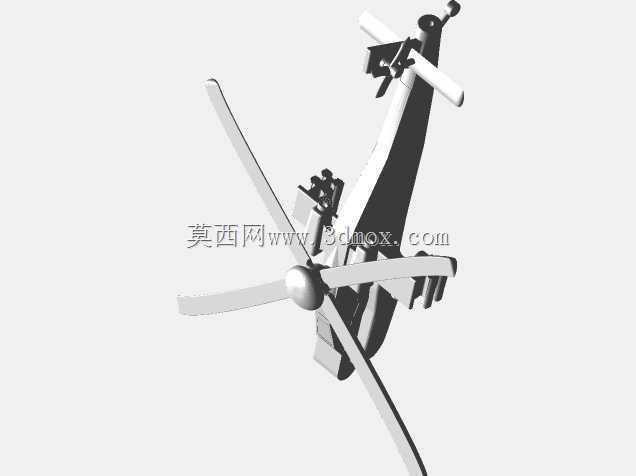

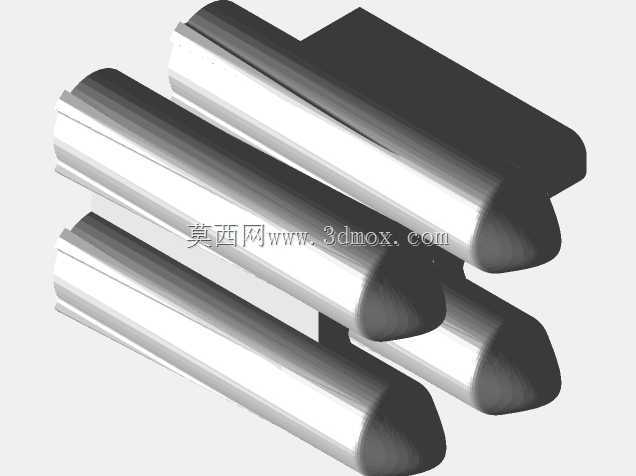

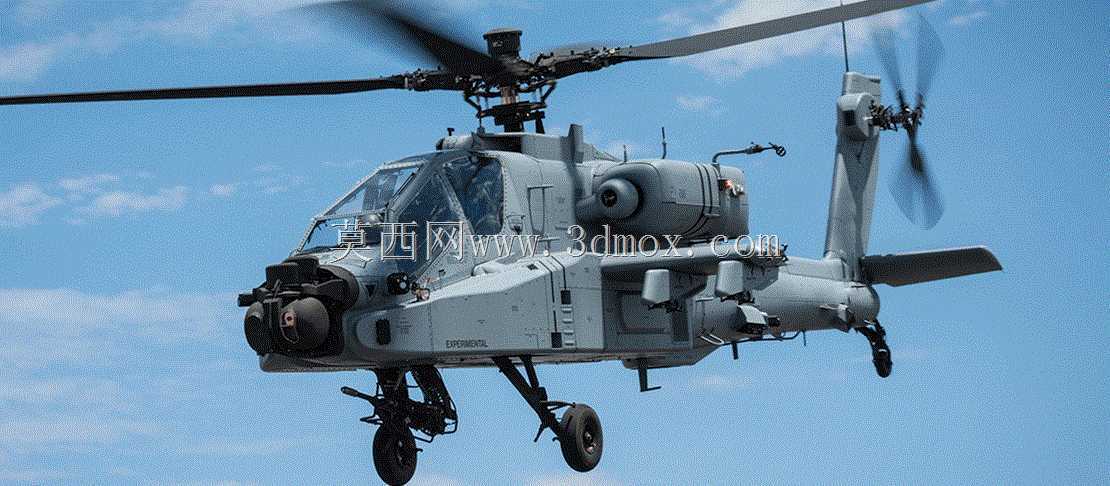

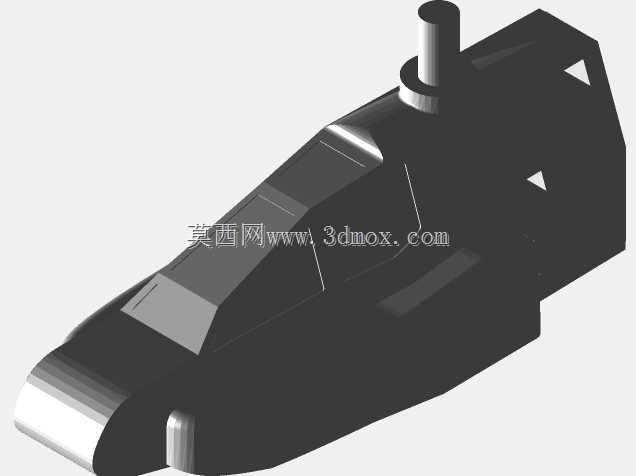

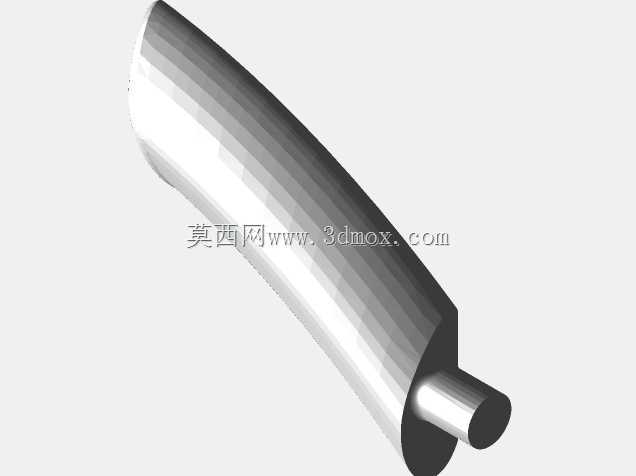

该三维模型完整还原了串列双座攻击直升机的整机结构，建模过程中优先梳理了机载任务系统与机身承力结构的装配逻辑，机头下方的旋转炮塔预留了俯仰与方位转动的铰接边界，传感器转塔与机身框架的安装接口做了独立的装配基准，可直接用于航电设备布置的干涉校验。主旋翼系统采用四叶柔性桨毂结构，建模时还原了挥舞铰、摆振铰的运动空间，桨叶翼型沿展向的扭转变化完全贴合实机气动外形，尾桨采用四叶跷跷板式结构，与尾梁末端的减速器安装座保留了合理的装配间隙，整机旋翼转动包络可直接用于甲板起降、机库停放的空间校核。机身采用窄体串列座舱布局，前座为武器操作员舱、后座为飞行驾驶舱，座舱盖的多段曲面框架做了分件处理，机身两侧的短翼设置了四个外挂点，每个挂点的接口尺寸与载荷安装边界均按实机比例还原，可挂载对地导弹、火箭发射巢等不同任务载荷，短翼与机身主梁的连接结构做了内部加强筋的细节刻画。起落架采用后三点式轮式布局，主起落架为跪式缓冲结构，建模时预留了油气缓冲支柱的压缩行程空间，尾轮位于尾梁下方，采用单轮转向结构，整套起落架的收放（该机型为固定式）限位与机身蒙皮的贴合间隙控制在合理工程范围。动力舱布置在机身中部靠后位置，进气道与尾喷口的曲面造型做了连续光顺处理，发动机安装架与机身主框的连接点位均有对应结构，尾梁从机身中部向后延伸，垂尾与平尾的翼面造型、安定面的安装角度均按实机还原，尾梁内部预留了传动轴、尾操纵线系的布设空间。从应用场景来看，该模型可用于军用航空装备的结构教学、地勤保障模拟训练、机场调度空间仿真，也可作为同类型武装直升机总体方案设计的参照基准，建模时所有外露设备的安装位置均符合实机维护口盖的布设逻辑，机身表面的光电告警装置、红外干扰弹投放器、大气数据传感器等细节均做了等比例还原，可直接用于整机隐身修型的前期外形验证，或是机载武器挂载方案的快速匹配演示。
