FRC赛事转向底盘侧踏板集成结构

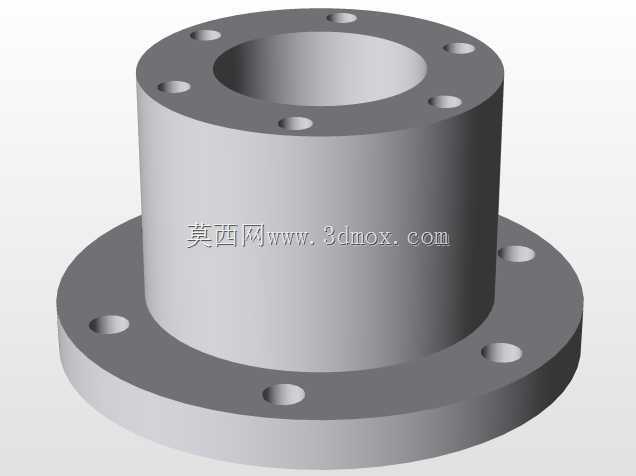

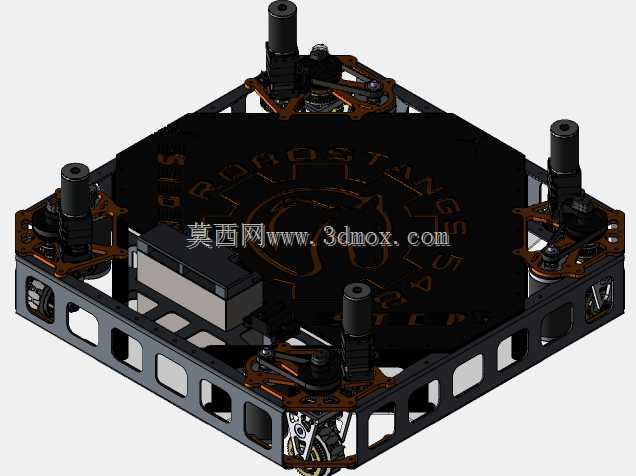

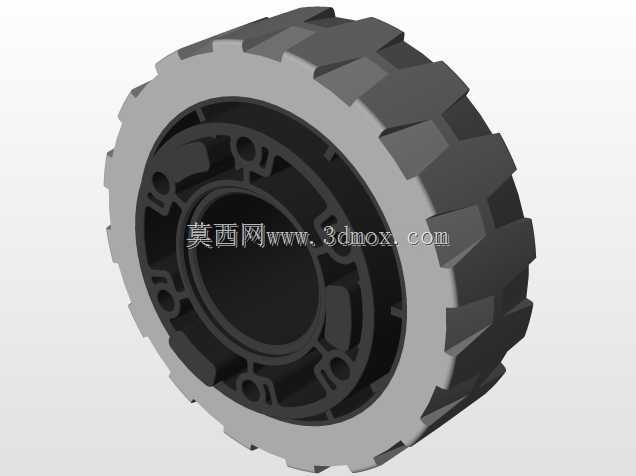

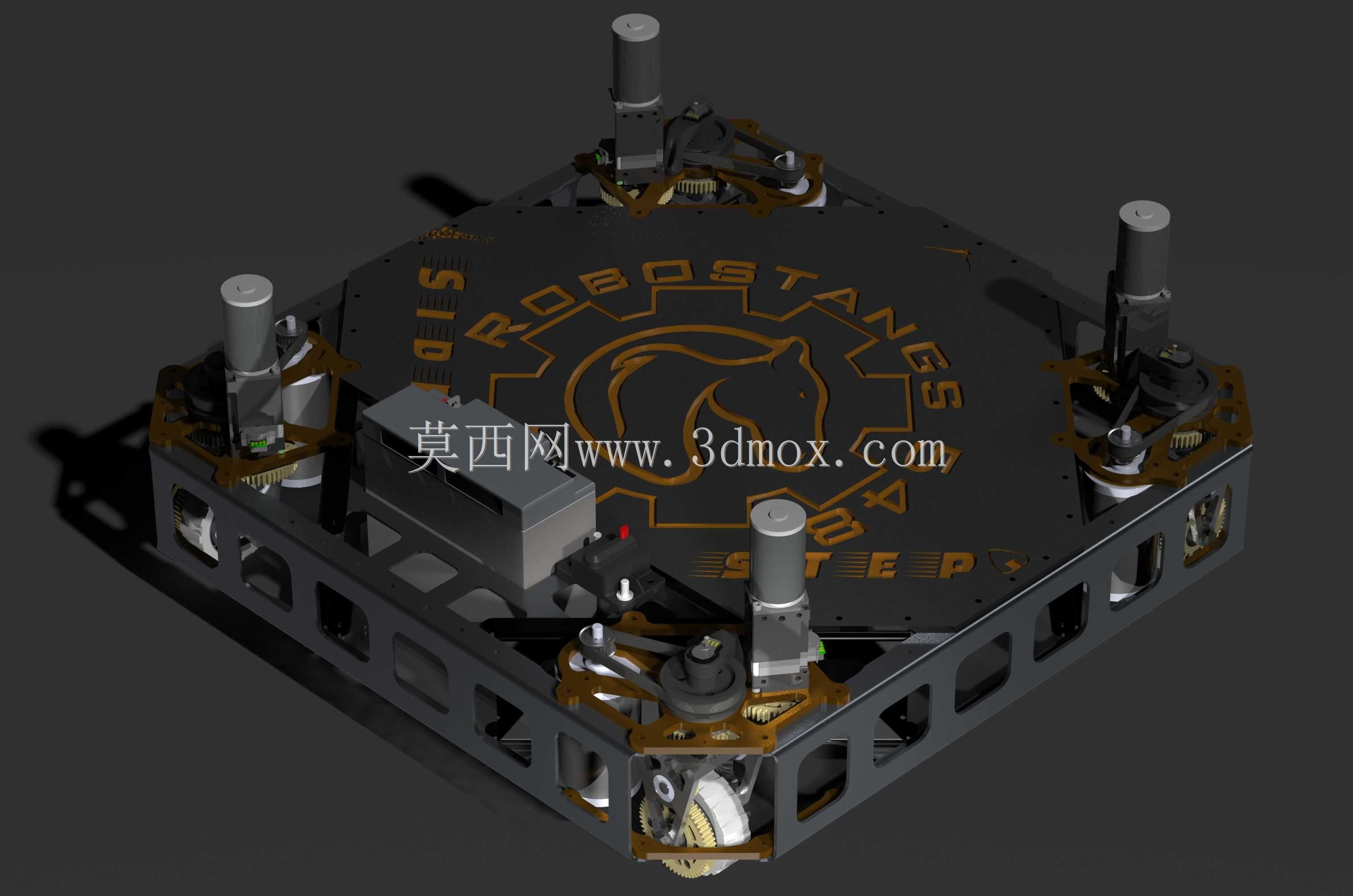

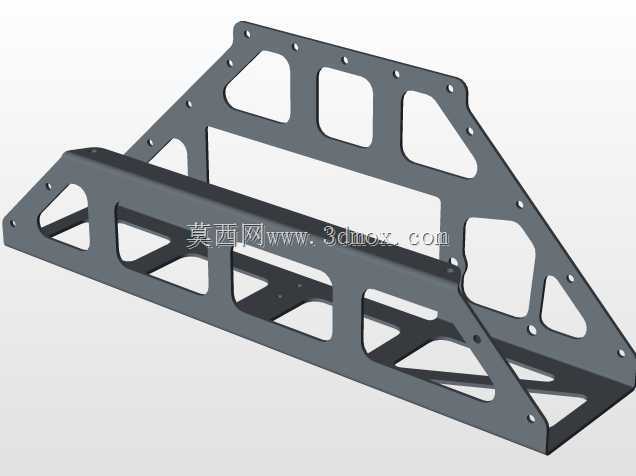

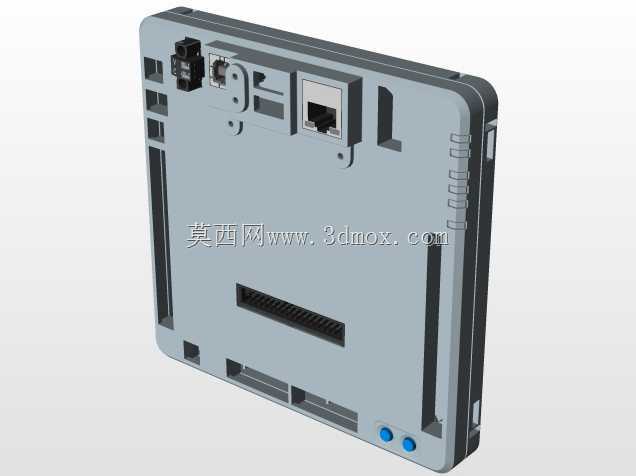

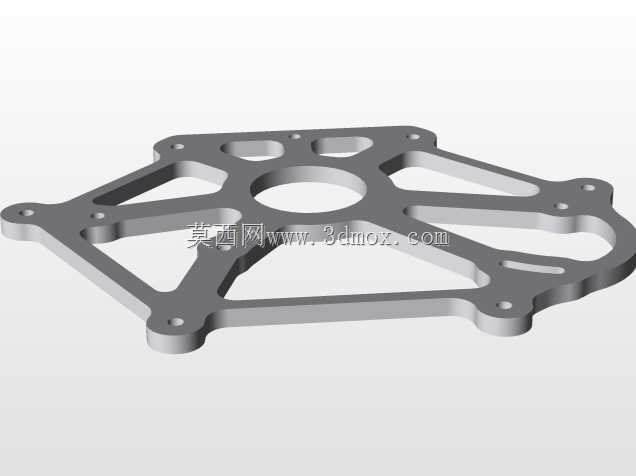

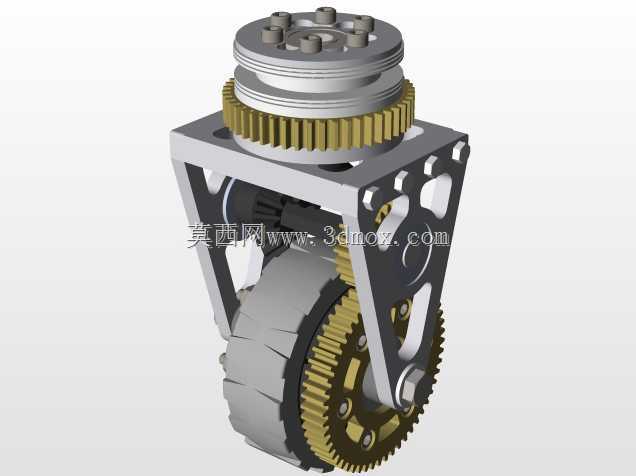

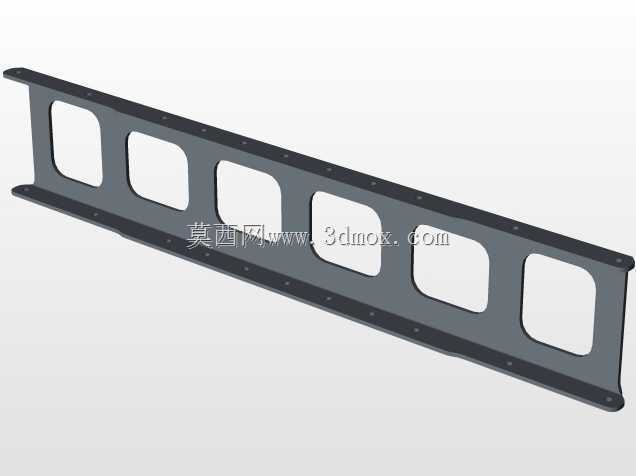

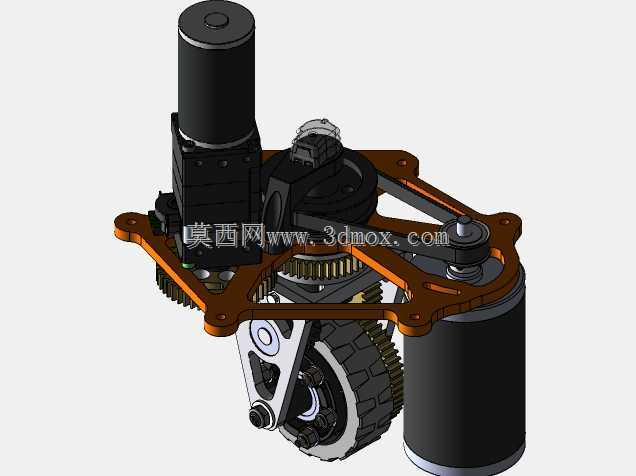

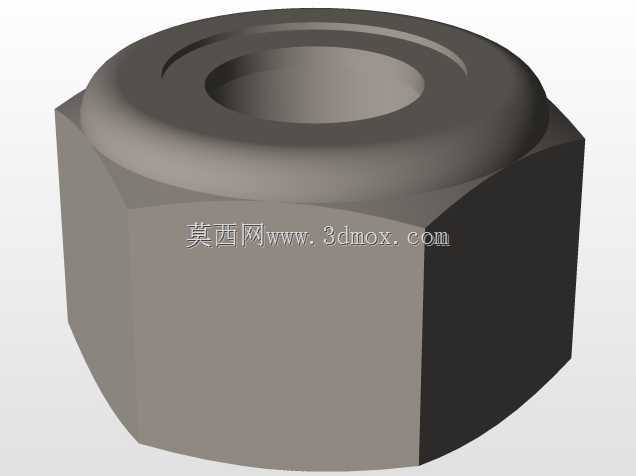

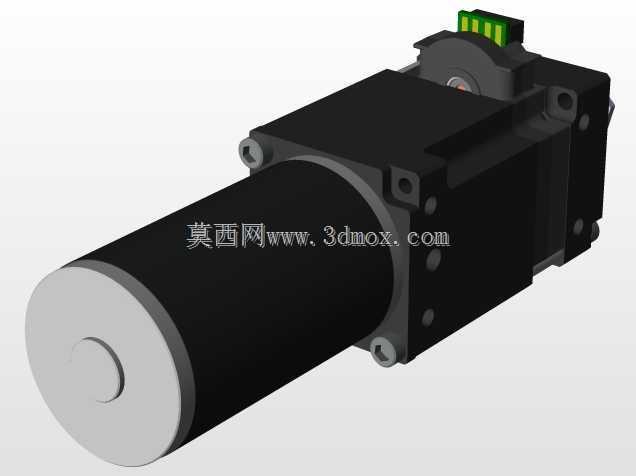

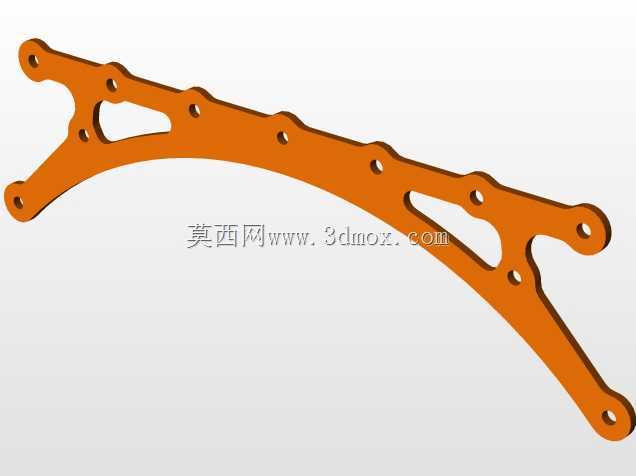

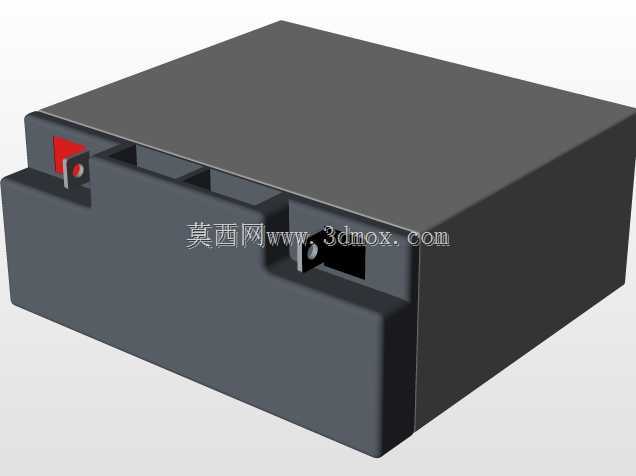

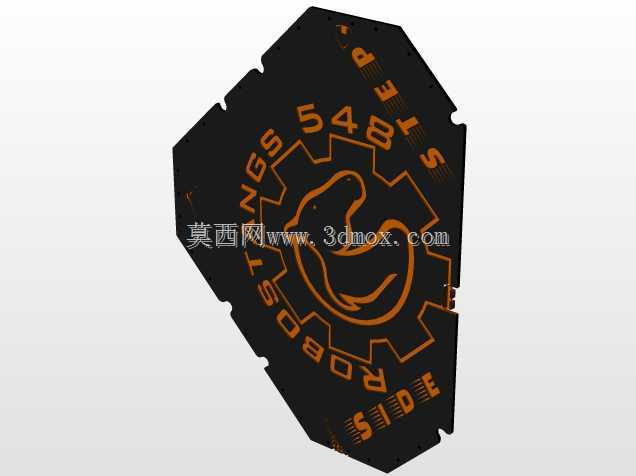

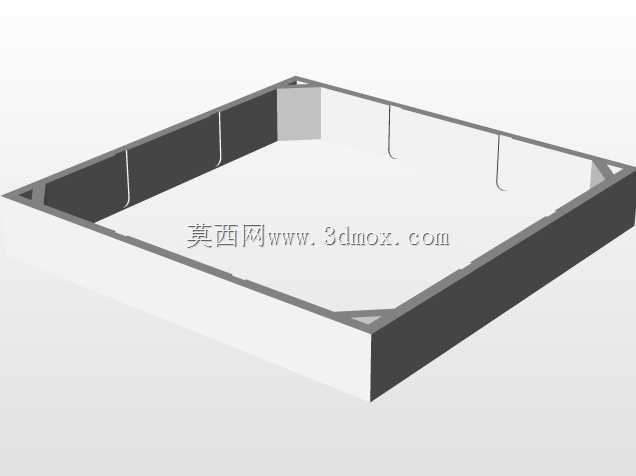

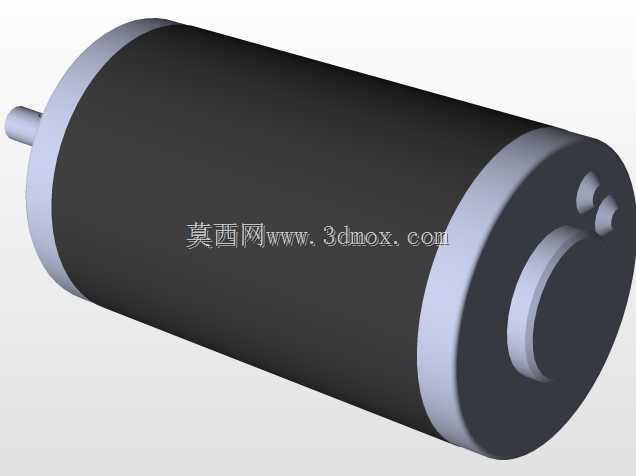

这套转向底盘结构面向青少年机器人竞技赛事的对抗场景开发，核心承载平台采用框型镂空主梁设计，在保证整体抗扭刚度的前提下，尽可能削减非受力区域的材料占用，适配赛事对设备自重、启动加速度的严苛限制。四组转向轮组分别布置在底盘四角，每组轮组独立配置转向执行元件与动力输出单元，可实现全向平移、原地自旋、斜向行进等多种移动模式，应对赛事中快速穿插、对位取放物料、对抗卡位的复杂行进需求。上层安装板预留了多组标准化安装孔位，可直接固定上层任务执行机构、主控单元、供电模块与传感组件，孔位间距遵循赛事通用安装规范，无需二次打孔即可完成不同功能模块的快速换装。侧踏板结构与底盘主梁采用一体化嵌合设计，踏板表面做防滑纹理处理，既可以作为调试人员临时踩踏的受力支点，也能在多机对抗中吸收侧向冲击，避免内部轮组与传动结构直接受撞变形。从安装边界来看，底盘整体轮廓控制在赛事规则限定的起始尺寸范围内，所有突出元件均未超出外框安全边界，轮组转向行程经过运动校核，全角度转动过程中不会与主梁、踏板、上层支架发生运动干涉。底盘内部走线沿主梁镂空槽布设，执行元件的接线端预留足够的弯折余量，转向过程中线束不会被轮组拉扯磨损。设计阶段优先考虑了赛事现场的快拆维护需求，轮组与踏板均采用少量紧固件完成固定，无需拆解整个底盘即可单独更换受损轮组或变形踏板，能在赛事局间短时间内完成故障排查与零件替换。动力元件的安装座做了定位沉台设计，装配时无需反复调校同轴度，更换备件后可直接恢复原有传动精度。上层板的标识区域同时预留了视觉识别的定位标记位，配合车载视觉传感器可完成场内自主导航定位，整套结构兼顾了轻量化、抗冲击性、维护便捷性与功能拓展性，能够覆盖竞技赛事从常规调试到高强度对抗的全场景使用需求。
