手持式软弹空气分离发射器结构

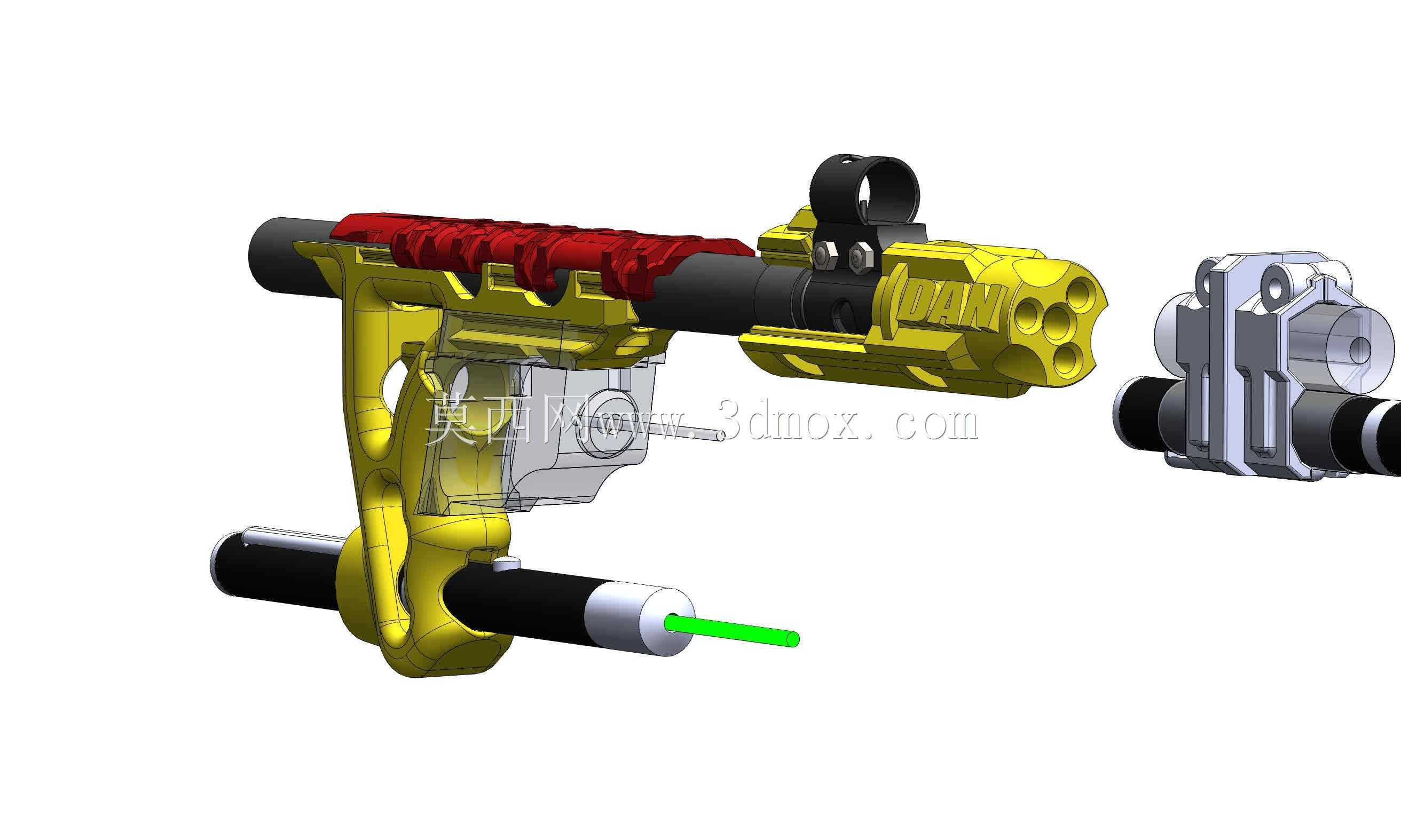

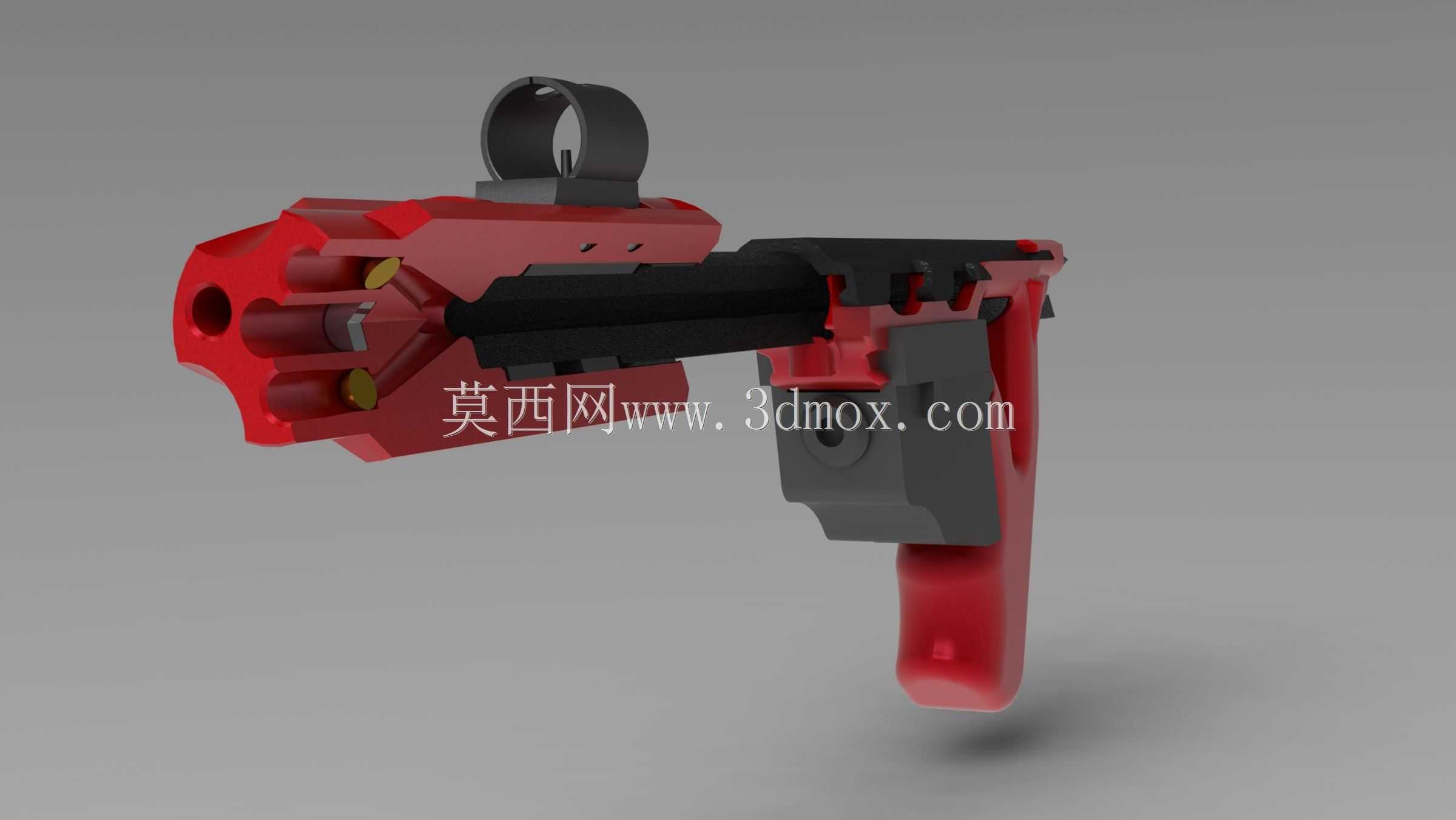

该结构面向手持式气动发射装置的功能验证场景，核心任务是在压缩空气释放瞬间完成气流分流、弹丸定位与击发通道隔离，避免多枚4.5毫米球丸同时进入枪管或因气流紊乱造成卡滞。整体采用握把、阀体、枪管三段式布局，红色受力壳体包裹内部气路，黑色枪管组件向前延伸，顶部设置环形瞄具座，后部保留弹簧与卡汀尼附件配合边界。实际使用中，操作者握持下方弧形握把，通过扳机联动气阀，使储气腔内压缩空气经分配孔进入弹轮区域；分离结构将主气流导向枪管轴线，同时用侧向泄气孔削弱多余扰动，从而保证单枚弹丸稳定进入发射管。这种思路常见于教学演示、机构原理样机以及非致命娱乐器具开发，尤其适合验证小口径球丸供弹、气阀开闭时序和手持人机工程。

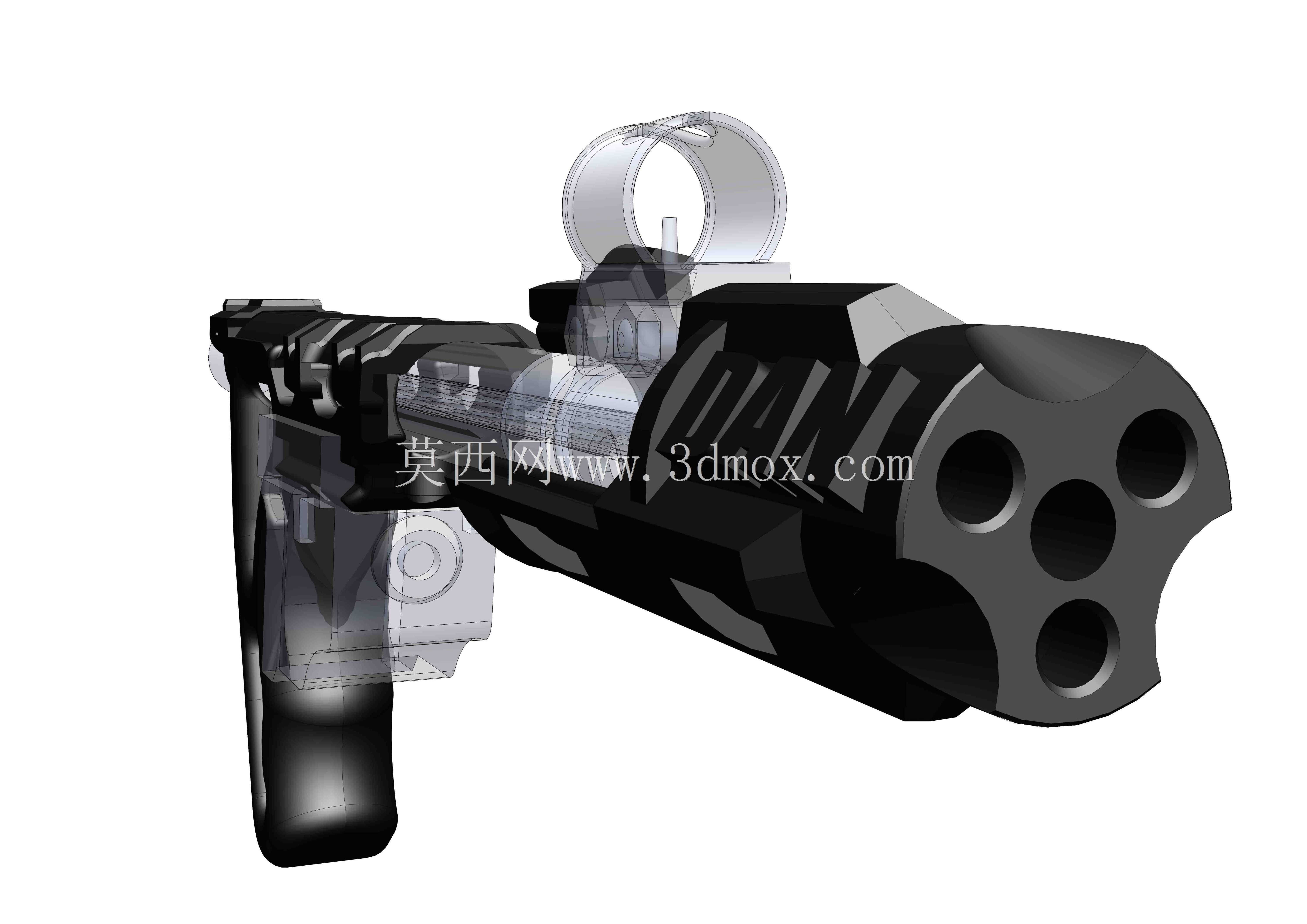

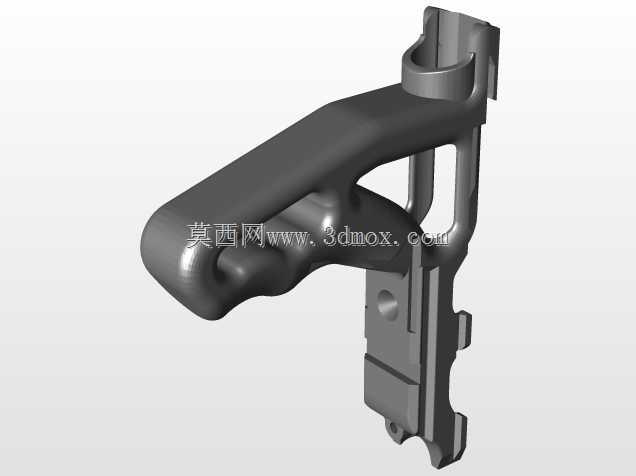

从结构设计角度看，模型重点表现了气流分裂腔与弹丸限位面的配合关系。前端红色块体上开设多个圆孔，既承担减重与造型识别功能，也对应内部气道、定位销和紧固件安装位置。枪管与主体之间通过黑色连接段形成轴向约束，可在不改变握把姿态的情况下更换不同长度枪管。握把区域依据手部自然握持角度倾斜，表面预留防滑轮廓，扳机护圈与阀体下部整合，减少零散零件数量。顶部环形座不直接参与气路，而是为瞄准件或装饰附件提供安装界面，其高度经过控制，避免贴腮瞄准时遮挡视线。

安装边界方面，该装置需要同时满足手掌包络、扳机行程和内部弹簧压缩空间。握把厚度应控制在操作者可稳定握持的范围内，前端弹轮外径决定枪身宽度，枪管中心到握把底部的距离影响指向性。后部附件槽与弹簧腔相邻，设计时需保证槽口不削弱气室壁强度，也不能让附件螺钉侵入阀芯运动路径。弹丸通道直径略大于4.5毫米球丸，使球丸在重力或气流作用下可靠就位，同时又不会因间隙过大而漏气。分离腔内部转角应尽量圆滑，以降低压损并减少塑料件在反复冲击下产生应力集中。

对于三维建模人员，该类作品的价值不在于外观曲面复杂度，而在于运动关系与气路空间的协调。建模时应先确定枪管轴线、握把轴线和扳机转轴三个基准，再布置气阀、弹簧、弹轮和分离块。前端多腔结构需要区分密封面、导向面和外观面，不能把所有孔洞都处理成等直径通孔。若用于3D打印制作，壳体壁厚、销钉孔公差和层纹方向都会影响气密性与装配手感；若用于工程评审，则应进一步检查扳机扣力、弹簧复位、气阀开启行程以及球丸在装填姿态下的滚落趋势。整体来看，这是一套以气流分配和单弹发射为核心的手持机构样件，能够为小型气动玩具、教学实验装置和非致命发射器具的结构开发提供直观参考。
