木质油罐轨道玩具运输车结构造型

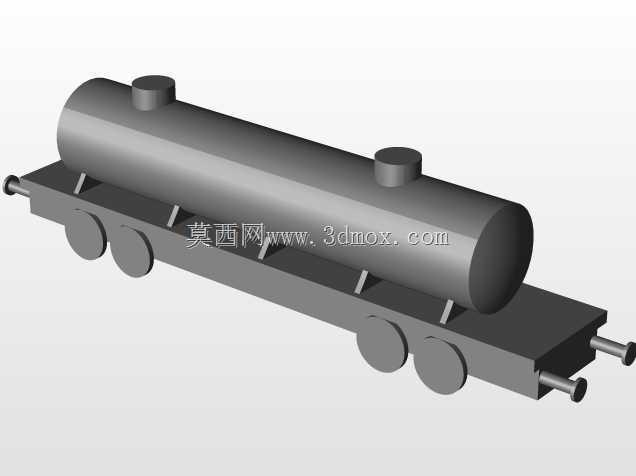

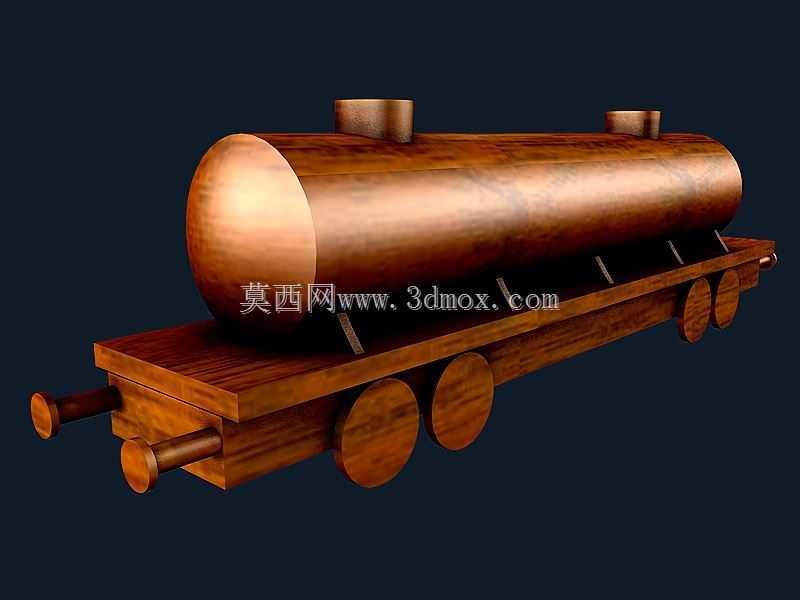

该造型以轨道运输车辆为原型，将承载底盘、轮对、连接端梁与上部卧式罐体组合为一体，整体采用木质材料的视觉表达，适合用于益智拼装玩具、桌面摆件、木质工艺礼品以及儿童轨道场景的结构验证。设计重点不在复杂机构，而在比例控制、部件装配关系和加工可行性：下部底盘承担全部上部载荷，两侧轮对按固定轴距布置，轮体采用简化圆盘形式，既保留轨道车辆识别特征，也降低木作切削、打磨和装配难度。端部连接柱突出于车体端面，用于模拟车厢之间的挂钩或对接接口，在多节编组时可形成连续的视觉关系。上部罐体为卧式回转体，两端采用圆弧封头，罐体通过若干斜向或竖向支撑座固定在底盘平面上，支撑位置需要避开轮轴投影区域，并保证重心落在底盘承载范围内，避免侧翻。罐体顶部设置两个小型凸台，可理解为入孔、阀座或装饰性接口，虽然在玩具中不承担真实开闭功能，但对丰富轮廓和比例关系有明显作用。从尺寸边界看，整车长度主要由底盘两端连接柱外端面决定，宽度受轮对外侧间距限制，高度则由罐体顶部凸台决定；在实际打样时，应先确定轨距、轮径和底盘厚度，再反推罐体直径与支撑高度，使轮轴中心线、底盘上平面和罐体中心线形成稳定的几何关系。轮轴孔与底盘之间建议保留微小间隙，保证木质车轮能够顺畅转动；若作为固定摆件，则可直接采用圆柱粘接，减少装配公差。罐体与底盘的连接不宜只依赖单点胶接，应通过均布支撑分散受力，尤其在木材吸湿膨胀或干燥收缩时，可降低局部开裂风险。表面处理上，木纹方向应尽量沿罐体轴向和底盘长度方向布置，以增强整车修长感；边缘倒角和圆角不仅提升手感，也能避免木制品锐边。对于结构设计从业者而言，该模型的价值在于用最少的零件表达轨道罐车的承载逻辑：底盘传力、轮对支撑、罐体定位、端部连接四者关系清晰，既可作为木艺数控加工的练习对象，也可用于玩具产品前期造型评审。
