全规格同心异径管接头三维设计作品

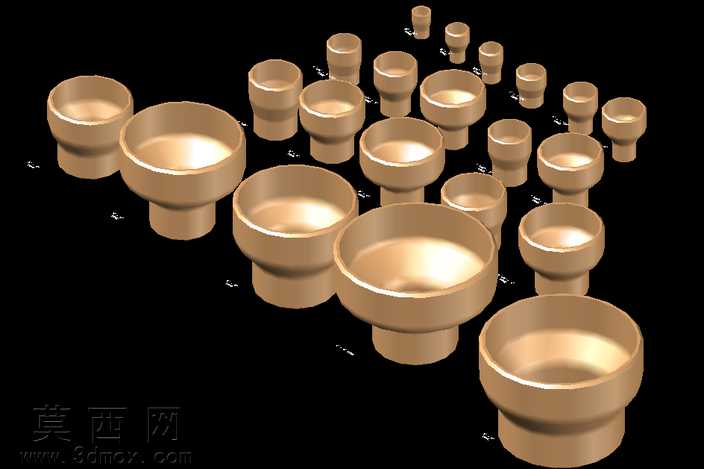

本套同心异径管接头模型采用参数化三维建模思路完成全系列规格构建，覆盖1/2英寸到8英寸的常用变径尺寸区间，建模过程中严格遵循管道连接件的通用尺寸规范，保证每一款接头的同轴度公差、壁厚参数、接口配合尺寸均符合实际工业使用标准。建模阶段先以基准轴为核心定位参考，通过旋转凸台特征构建单个接头的基础基体，针对不同规格的尺寸差，通过全局参数表驱动模型尺寸变更，快速生成全系列不同口径的接头模型，避免重复建模的冗余工作量，同时保证同系列模型结构逻辑的一致性。材质渲染上选用铜质金属材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原铜制管件的温润金属质感，渲染时采用黑色纯色背景突出模型主体，通过三点布光方案打亮接头的内壁与外壁曲面，清晰展现接头的过渡段弧度、端口倒角与壁厚细节，让不同规格的尺寸差异直观呈现。结构设计上，每款接头均采用同心变径结构，两端接口为标准圆柱承插结构，中间过渡段采用平滑圆弧过渡，无尖锐棱角与结构突变，既保证流体介质通过时的流道顺畅，减少局部阻力损失，也符合管件加工的工艺要求，避免应力集中问题。整套模型排布按照尺寸从小到大的规律阵列摆放，从最小的1/2英寸接头到最大的8英寸接头依次递进，清晰展现全系列规格的尺寸梯度，每一个模型都经过几何检查，无破面、重叠面、非流形几何等建模错误，可直接用于装配验证、工程出图、产品展示等多种场景，能够为管道系统设计、管件选型、产品演示提供精准的三维数字模型支撑。
