MEMZ发动机用直列四缸曲轴结构设计

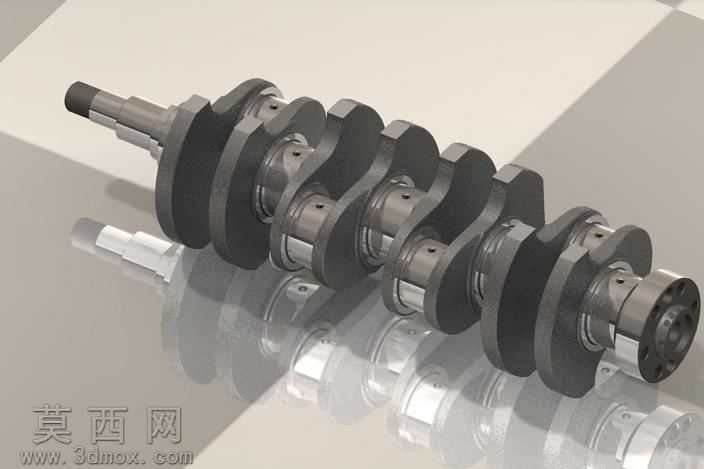

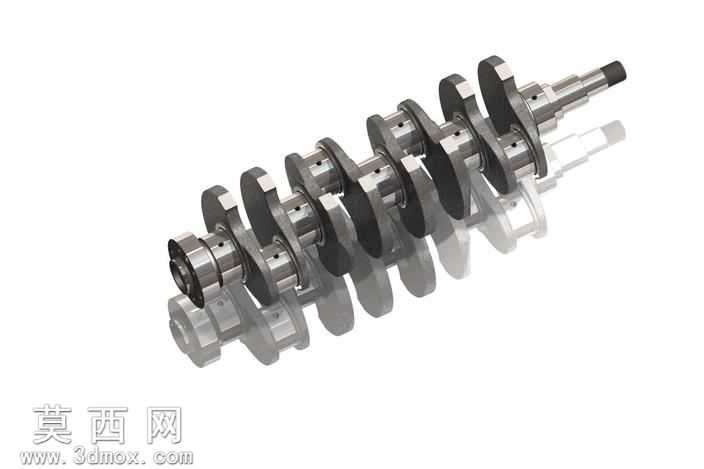

本作品为MEMZ系列发动机配套的直列四缸曲轴三维建模成果，建模过程严格遵循内燃机曲轴的实际设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建。建模初期先梳理四缸发动机的点火顺序与曲柄销相位排布逻辑，确定四个曲柄销互呈180度对称分布的相位关系，保证发动机做功冲程的动力输出均匀性，避免运转过程中出现过大的惯性力失衡问题。建模时先绘制曲轴的轴向定位基准线，依次完成前端动力输出轴段、主轴颈、曲柄臂、曲柄销、后端法兰连接段的草图绘制，通过旋转凸台命令生成曲轴的基础回转基体，再针对各轴段的功能需求完成细节结构设计：前端轴段预留皮带轮、正时齿轮的安装定位轴肩与键槽结构，保证外接附件的装配同轴度；各主轴颈与曲柄销的衔接位置做平滑过渡圆角处理，避免应力集中导致的曲轴疲劳断裂问题，圆角参数完全匹配内燃机曲轴的强度设计标准；曲柄臂采用轻量化的异形轮廓设计，在保证结构强度满足做功冲击载荷要求的前提下，尽可能削减曲柄臂的冗余质量，降低曲轴高速旋转时的往复惯性力。模型完成基础结构搭建后，对曲轴内部的润滑油道进行布尔运算开孔，油道沿主轴颈向曲柄销倾斜贯通，保证发动机运转时压力润滑油可顺利输送至各摩擦副表面，实现轴瓦与轴颈之间的有效润滑。渲染阶段采用金属合金钢材质赋予模型主体，调整材质的粗糙度与金属度参数还原锻钢曲轴的哑光金属质感，添加地面反射效果模拟工业产品展示的光影环境，清晰呈现曲轴各段的结构轮廓与衔接关系。整个建模过程完全参照量产发动机曲轴的实际尺寸比例搭建，各装配轴段的尺寸公差、形位公差预留符合机械加工的工艺要求，既可以作为内燃机结构教学的演示模型，也可为同类型曲轴的设计改型提供结构参考，帮助设计者快速理解多缸发动机曲轴的动力传递逻辑与结构设计要点。
