镂空轻量化四旋翼机架结构设计

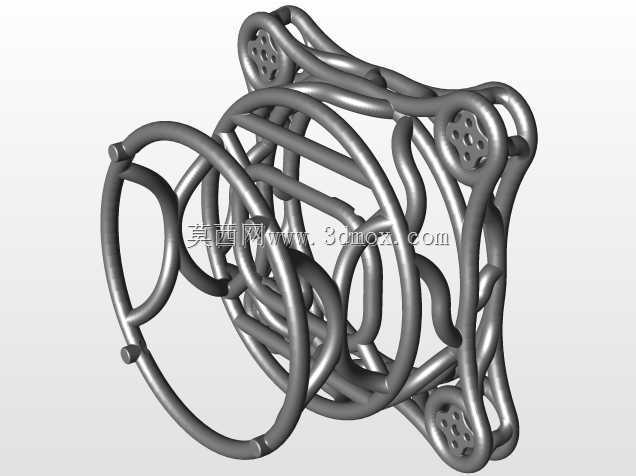

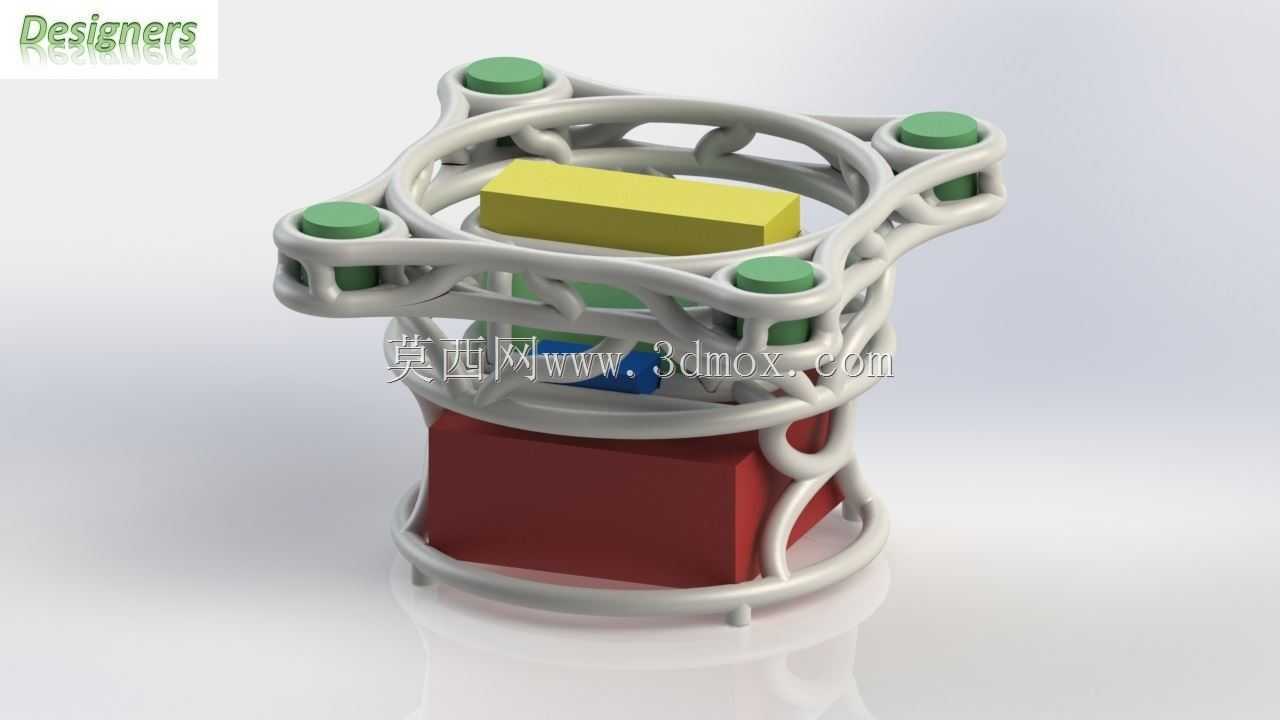

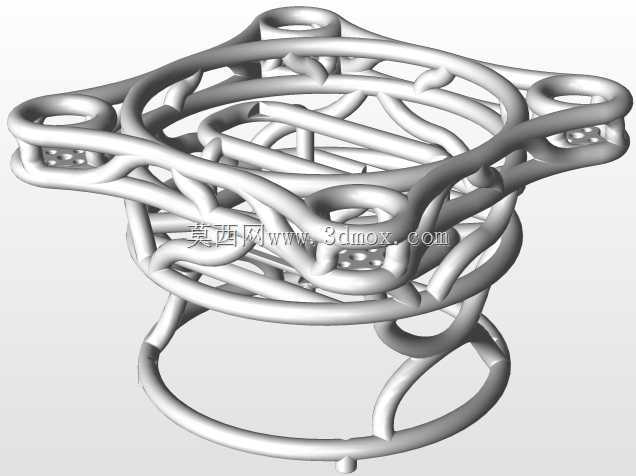

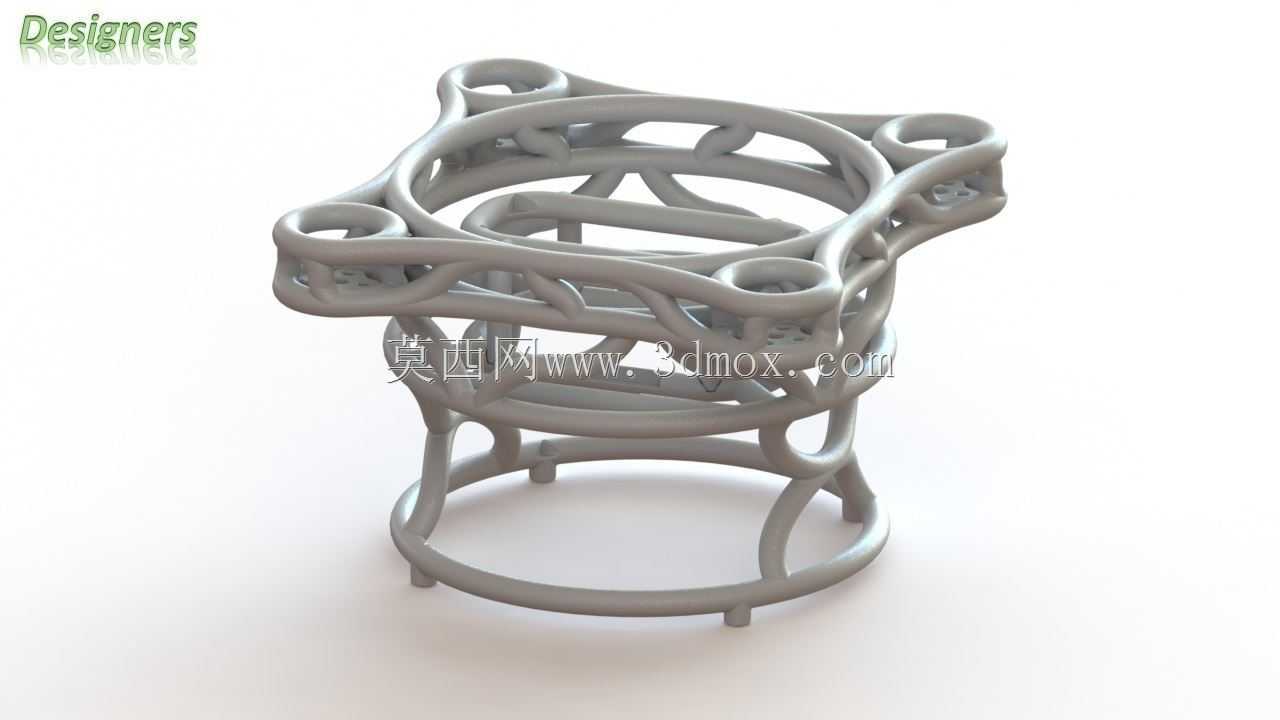

该四旋翼机架采用一体化镂空笼式构型，整体由上下两层环形承力框架通过空间曲线支杆连接而成，上层框架向外延伸出四个电机安装座，呈十字对称分布，用于固定无刷电机及螺旋桨组件。下层环形框架构成机身主体承载区，可容纳飞控板、电池、电调及接收机等核心航电部件，底部预留短小支撑柱，为起落架或缓冲脚垫提供安装接口。

从结构受力路径来看，设计将传统板式机架的实体板材替换为连续弯曲的管状杆件，使飞行过程中电机产生的拉力、振动及机动过载沿空间曲杆均匀传递至中心机身区域，避免局部应力集中。四个机臂与中心环之间采用平滑过渡的弧形连接，而非直角拼接，可显著降低交变应力下的疲劳断裂风险，同时减少飞行振动向飞控传感器的传递路径。

在实际应用场景中，这类机架适合室内近距侦察、教学实验及轻型航拍任务。镂空结构一方面大幅降低机身自重，提升续航时间与机动响应速度；另一方面开放的框架便于快速接线、更换电池及调试飞控参数，无需拆解外壳。杆件之间的空隙也为气流提供通道，可在一定程度上降低飞行风阻。

安装边界方面，四个电机座的孔位按照微型穿越机或小四旋翼的标准电机孔距设计，可直接适配对应规格的电机底座。中心环内部空间需根据所选飞控与电池尺寸进行布局，电池通常采用扎带或魔术贴固定于下层框架上方，重心应尽量控制在机架几何中心附近。上层框架的环形结构可作为机载摄像头或迷你云台的安装基座，但需注意额外载荷对整机推重比的影响。

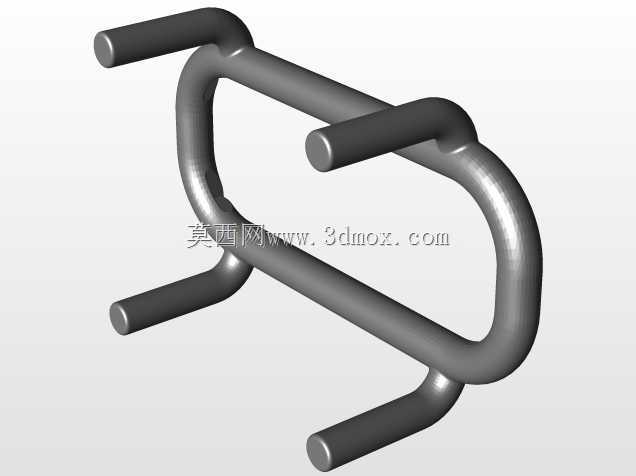

设计思路上优先考虑了增材制造工艺的成型特性，连续的空间曲杆结构无需支撑即可稳定打印，材料可选用轻质PLA或韧性更好的PETG，若用于户外飞行则可考虑碳纤维增强尼龙以提升结构刚性。整机重量控制在较低水平，配合小尺寸螺旋桨能够实现较为灵活的飞行姿态。机架底部支撑柱较短，主要用于保护底部电子设备在降落时不直接接触地面，若需在粗糙场地起降，可额外加装轻量化起落架。

结构对称性是该设计的关键要点，四个机臂的长度、弯曲弧度及安装面平面度需保持一致，否则会导致电机拉力轴线偏移，引入额外的姿态修正负担。建模过程中需重点校验各杆件之间的连接厚度，确保在最小重量下仍具备足够的抗冲击能力，尤其是机臂末端电机座区域，需承受螺旋桨转动及炸机冲击，局部壁厚应适当加强。
