步枪夜视瞄准镜集成观测装置结构

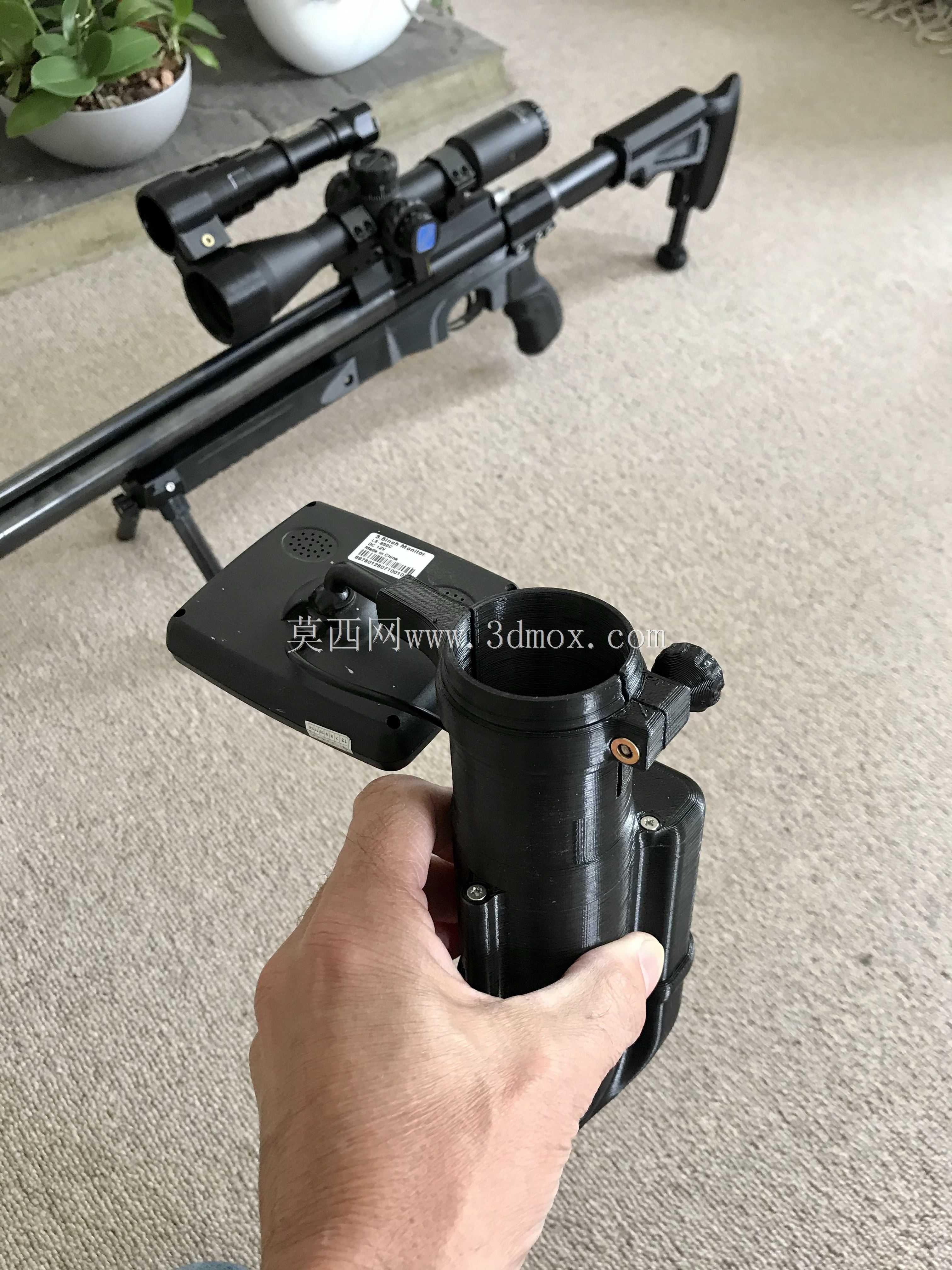

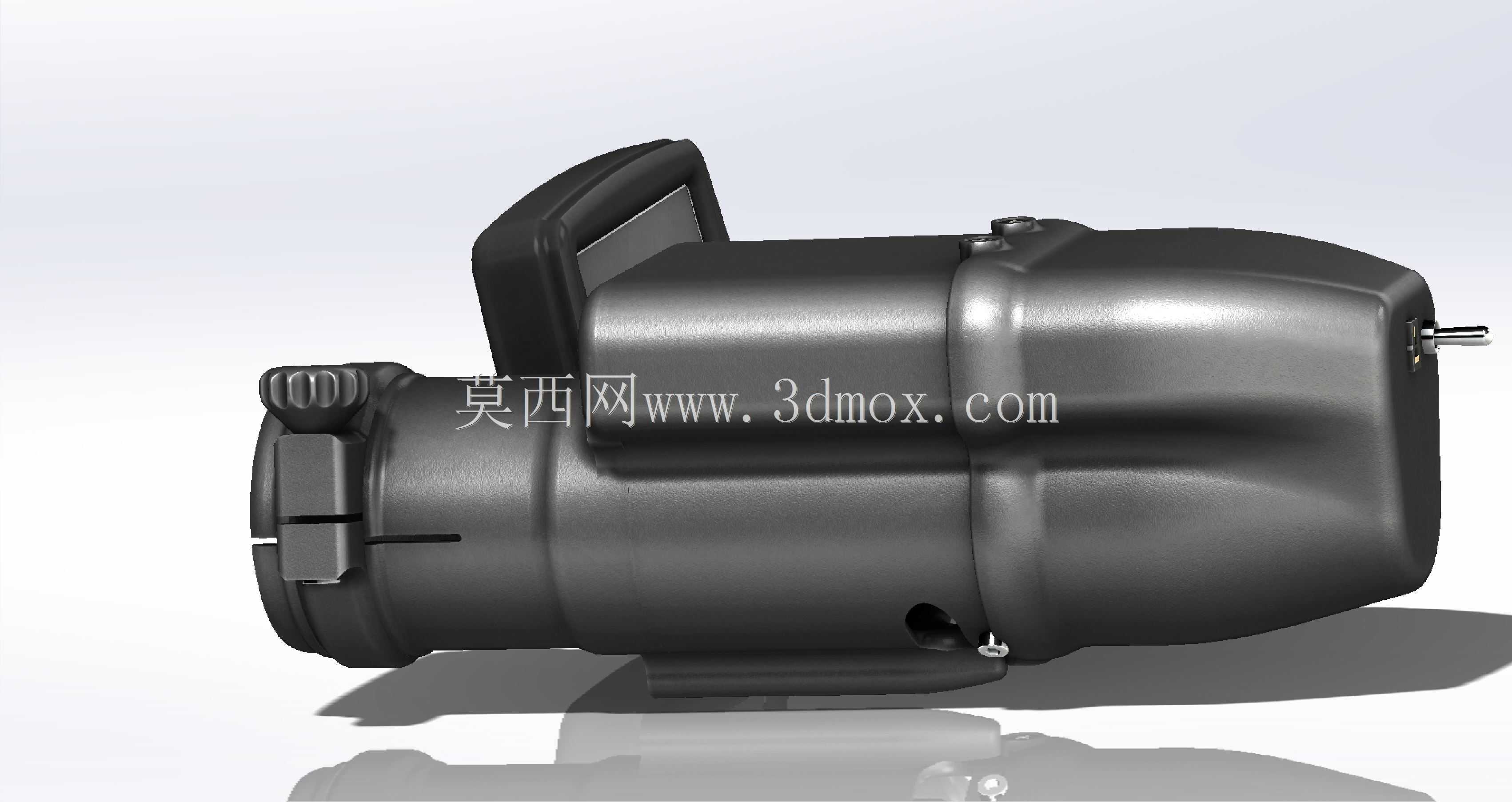

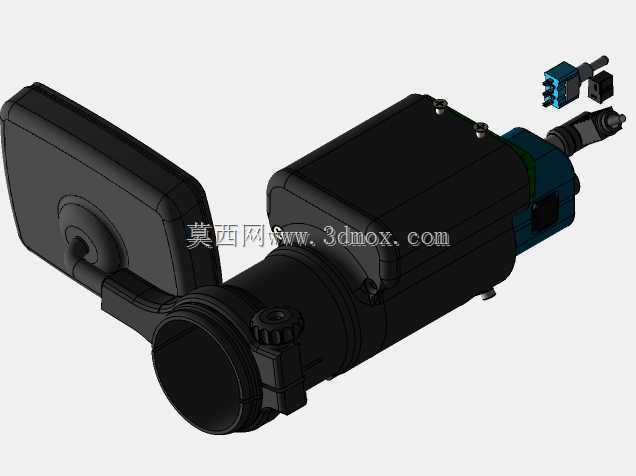

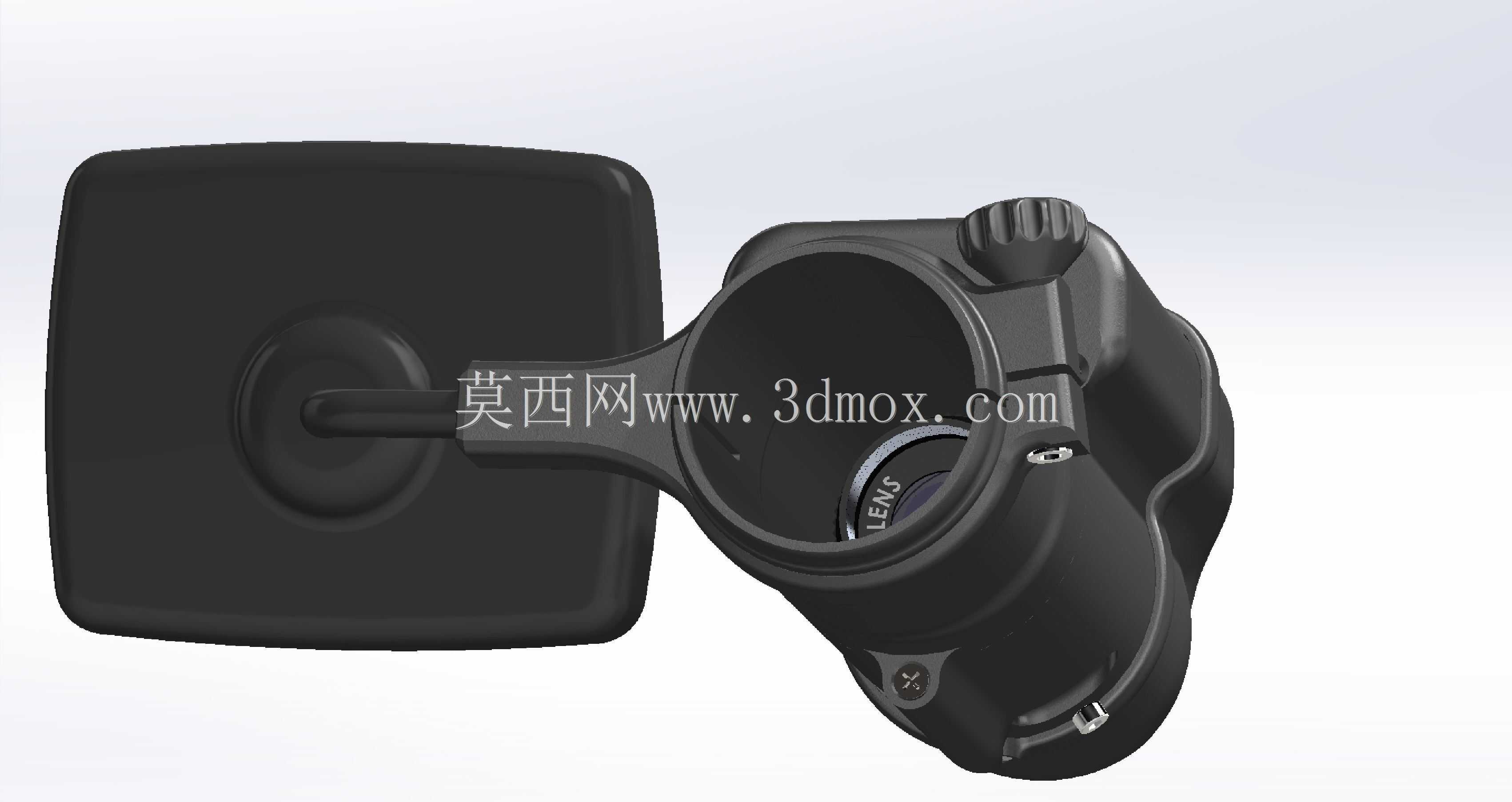

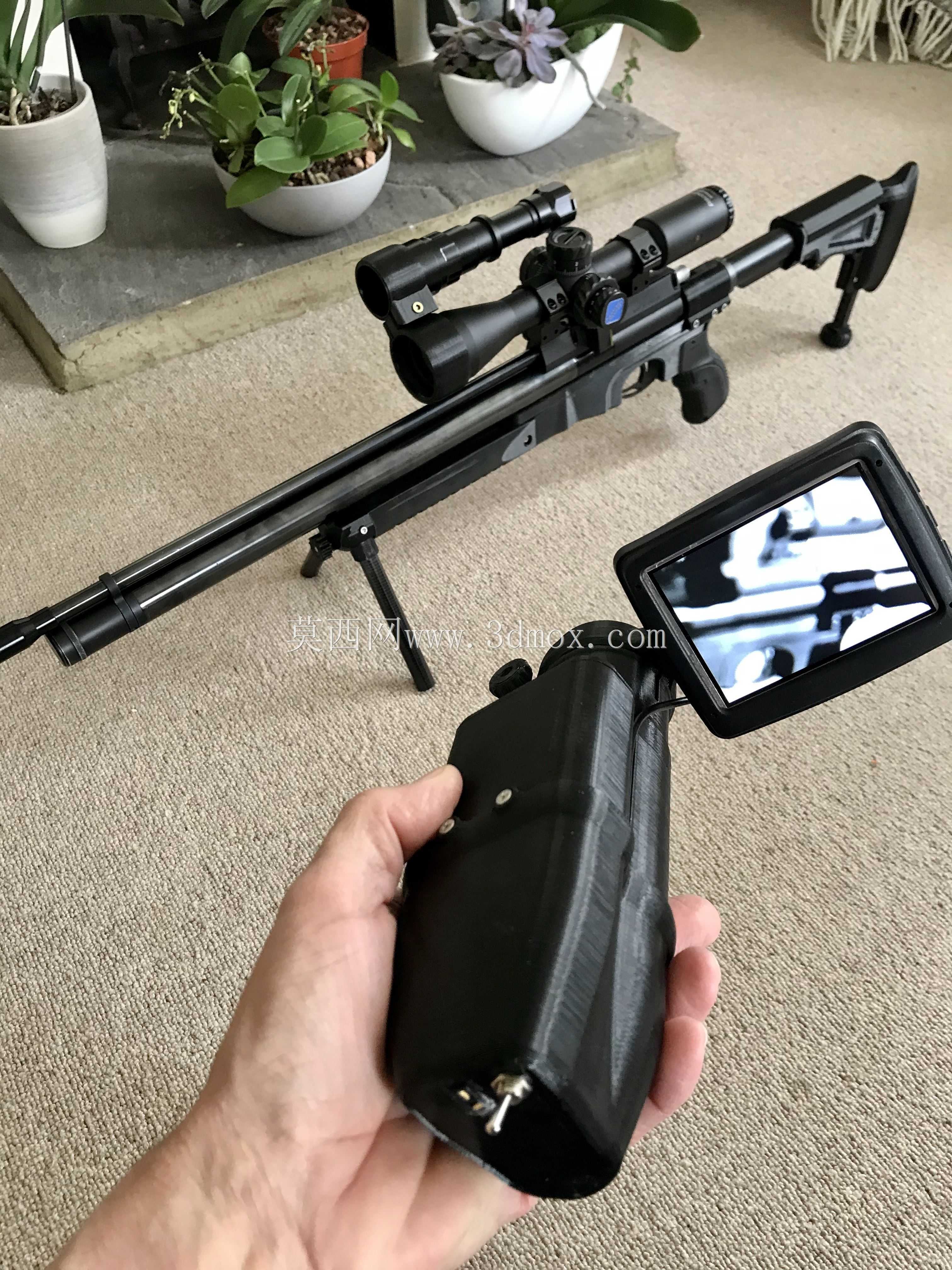

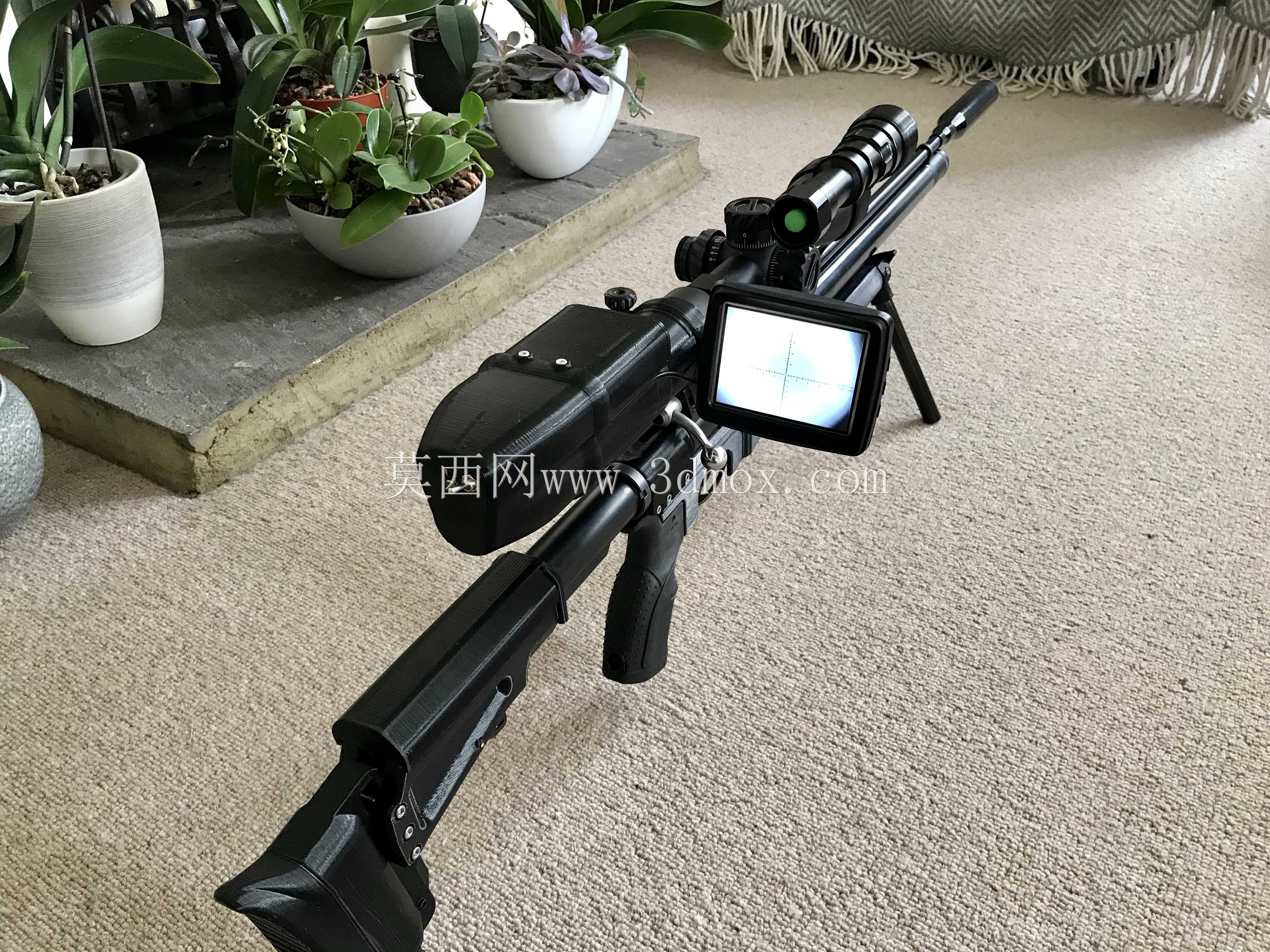

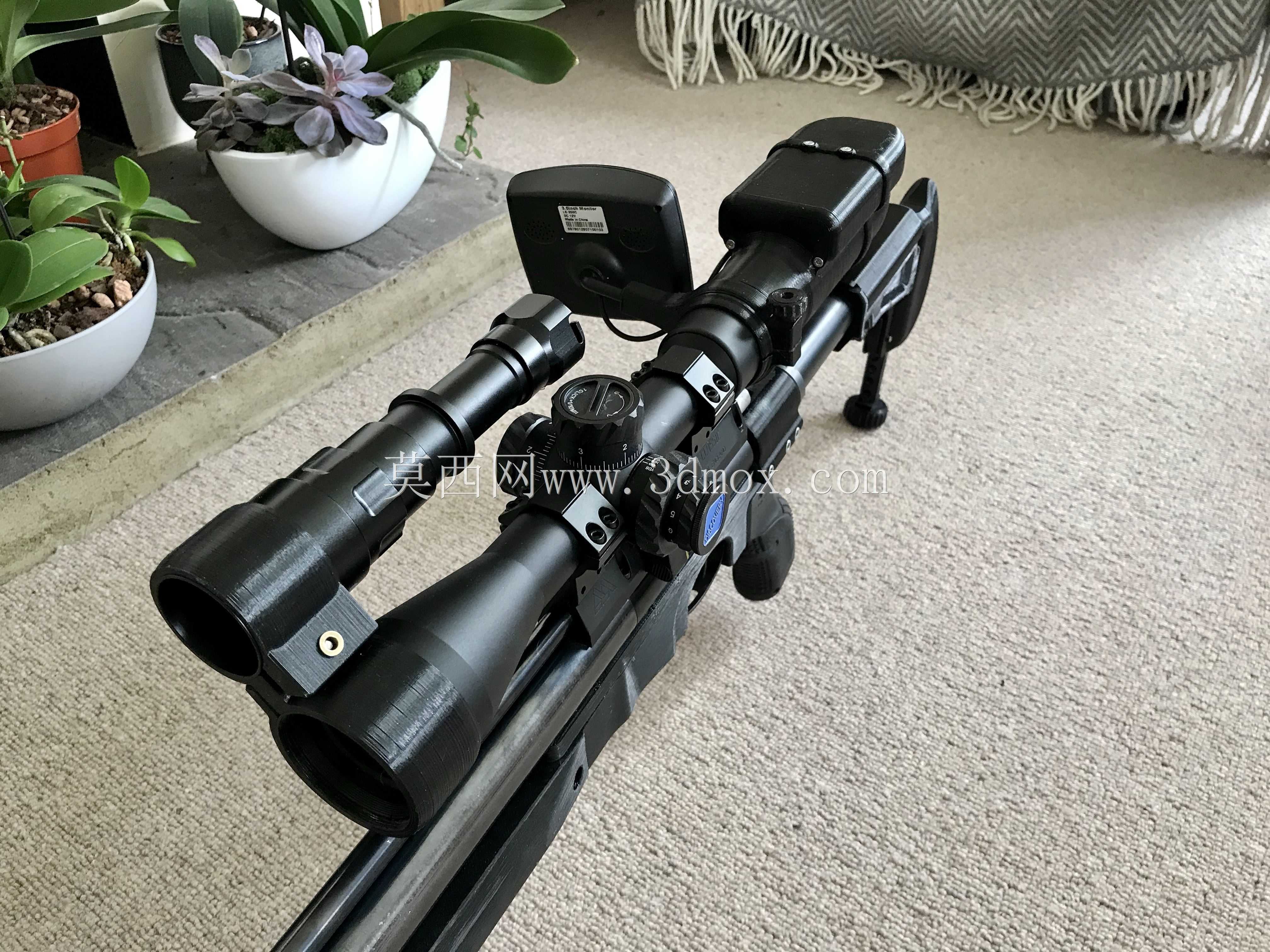

这套夜视瞄准装置的核心价值，在于把传统光学瞄准路径与低照度成像链路整合到同一条枪械顶部安装轴线上，使射手在昏暗环境、林地边缘或夜间观察时，不必在眼位与额外屏幕之间反复切换姿态。模型中可见主瞄准镜仍保留望远式光路，镜身外侧叠加摄像采集模块、显示终端和支撑连接件，显示屏幕通过侧向支架伸到瞄准镜后下方，既不遮挡原机械瞄具基线，也便于在据枪时快速读取画面。

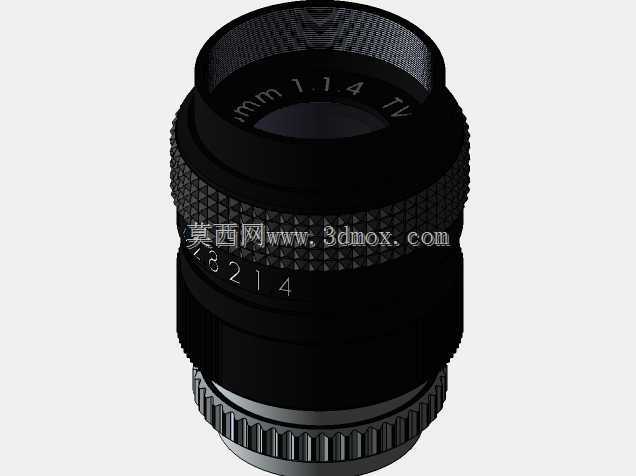

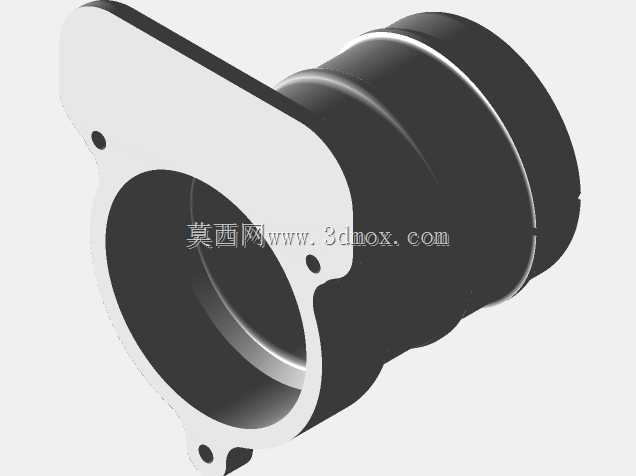

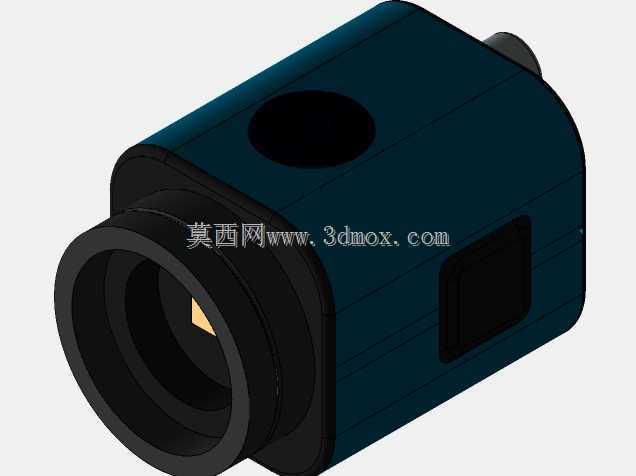

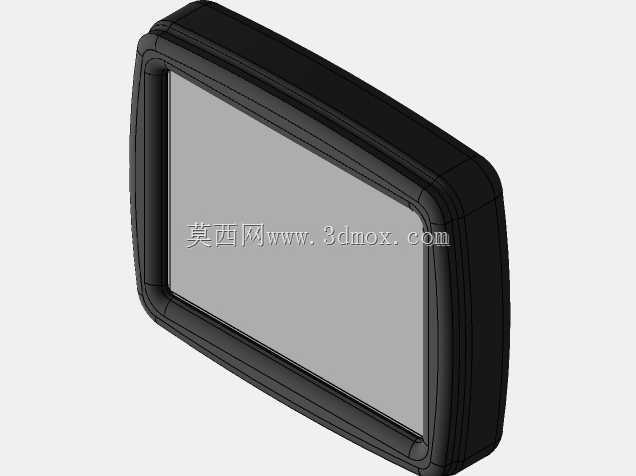

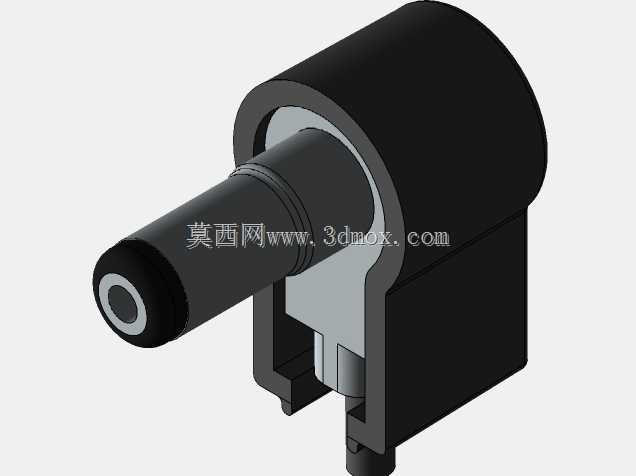

从实际使用场景看，这类结构更适合远距离观察、目标确认和低照度射击辅助，而不是单纯追求最小体积。采集模块布置在物镜附近，能够减少光路转接带来的视差偏移；显示屏采用可翻转或可调节角度的安装方式，方便不同射手根据腮垫高度、面罩或护目镜使用习惯调整观察位置。支架上的锁紧结构需要同时满足刚性与重复定位要求，否则后坐循环后屏幕角度、采集模块指向和瞄准点之间会产生偏差。

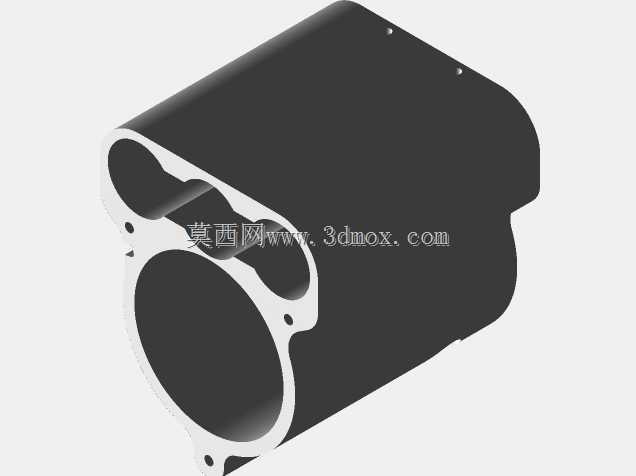

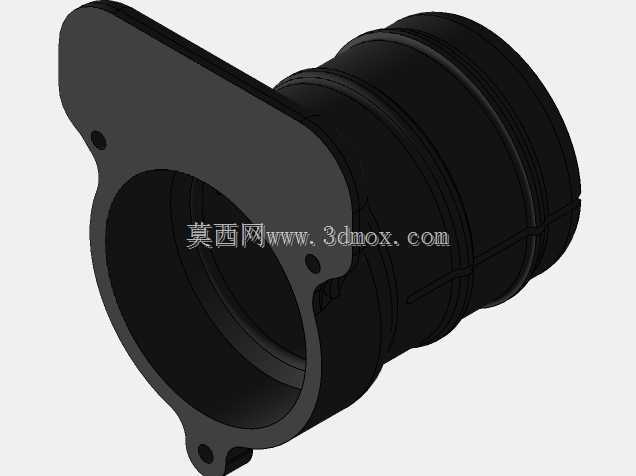

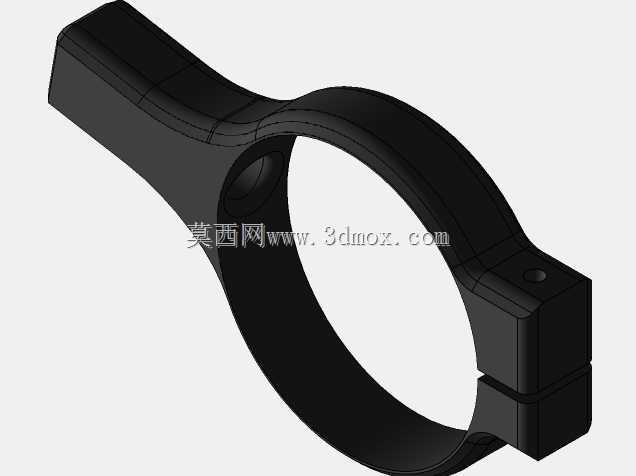

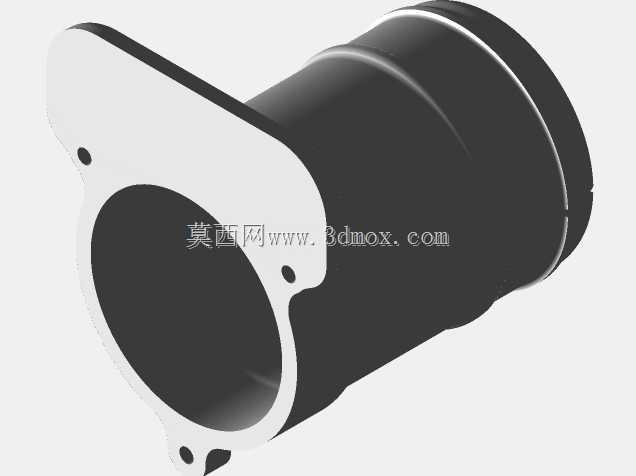

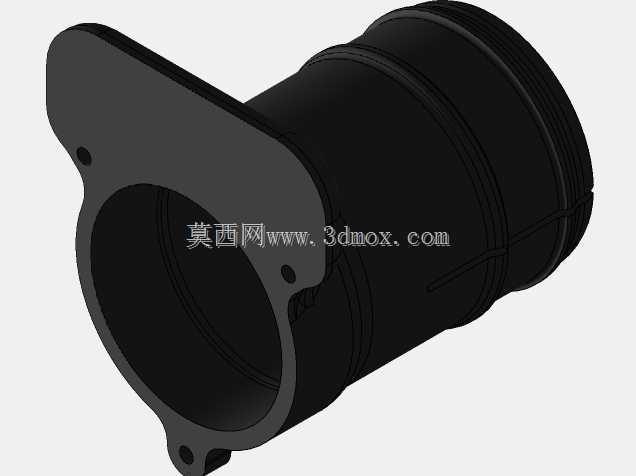

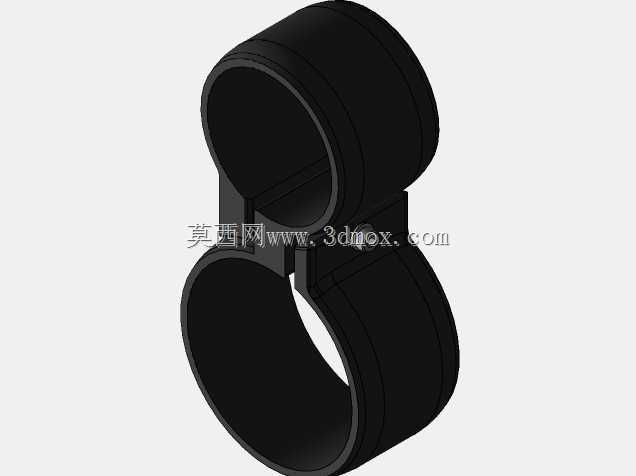

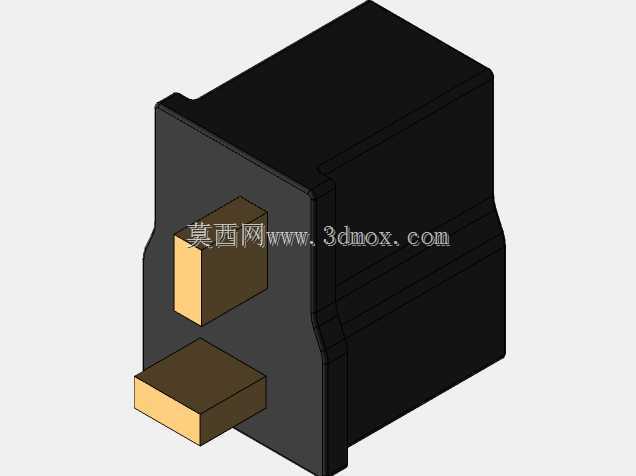

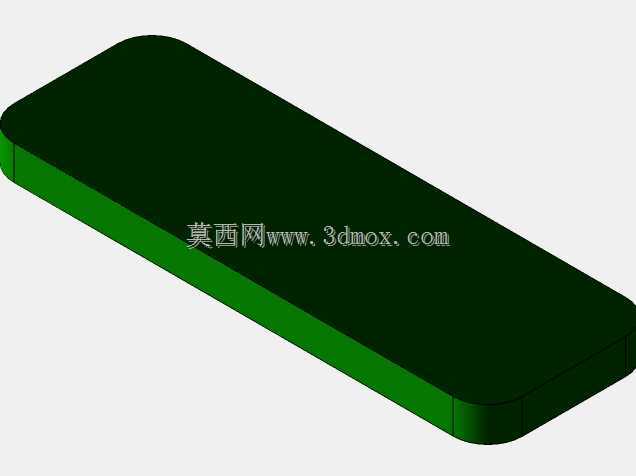

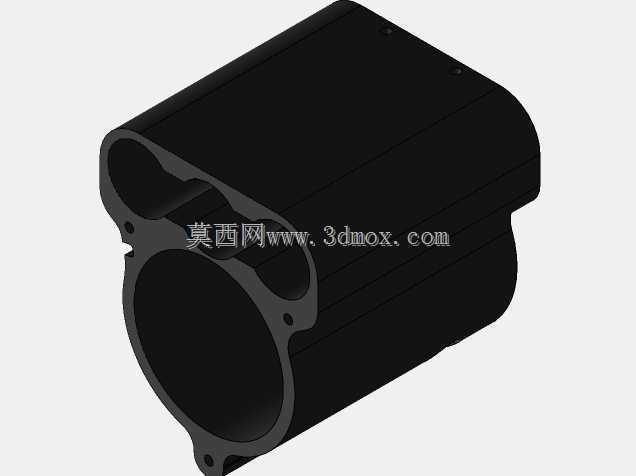

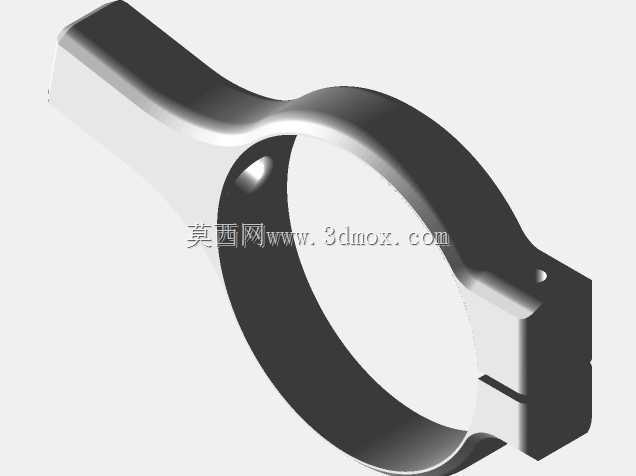

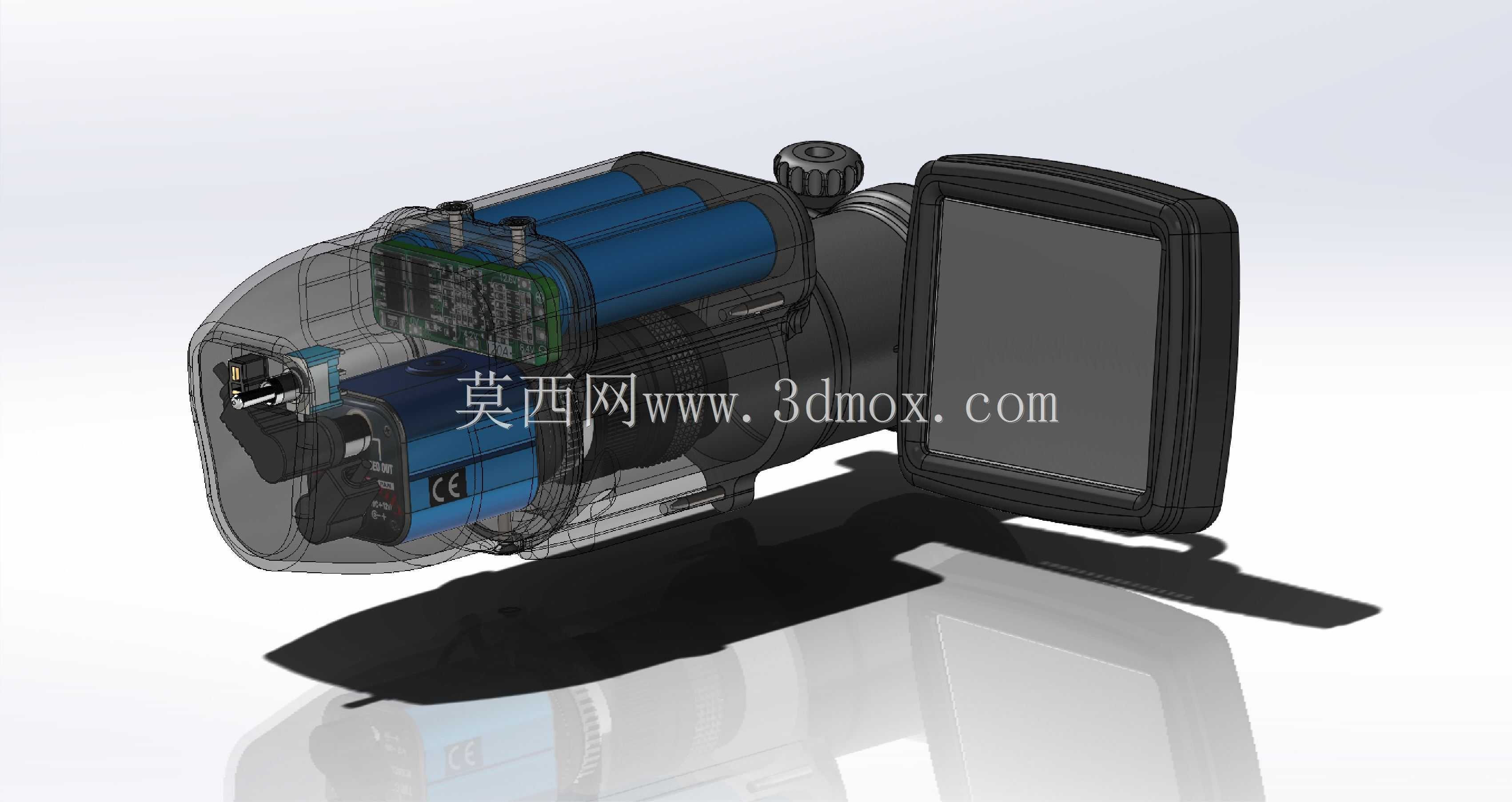

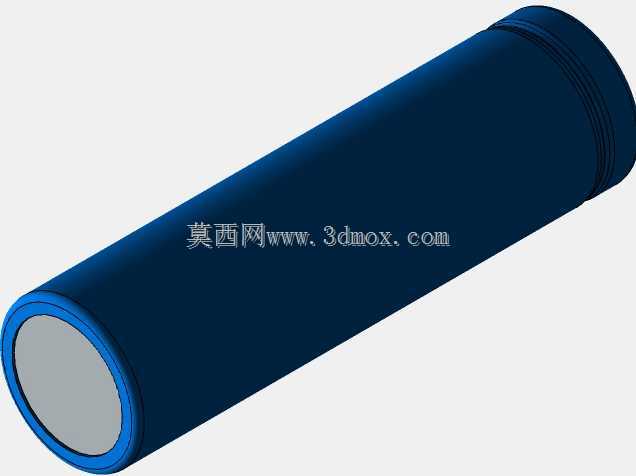

设计思路上，模型把电池、摄像头、显示器和夹具拆成若干可装配单元，而不是做成完全封闭的一体外壳。这样做的好处是维护边界清晰：显示部分可单独更换，采集模块可根据镜头规格调整，夹持环也能通过更换衬套适配不同管径。镜环与皮卡汀尼导轨界面的配合面需要控制压紧面积，过窄会造成局部应力集中，过宽又会削弱装夹便利性。侧向伸出的屏幕支架不能只考虑静态可视角度，还要评估连续后坐载荷下的疲劳位置，尤其是铰接处、螺钉孔和薄壁转角。

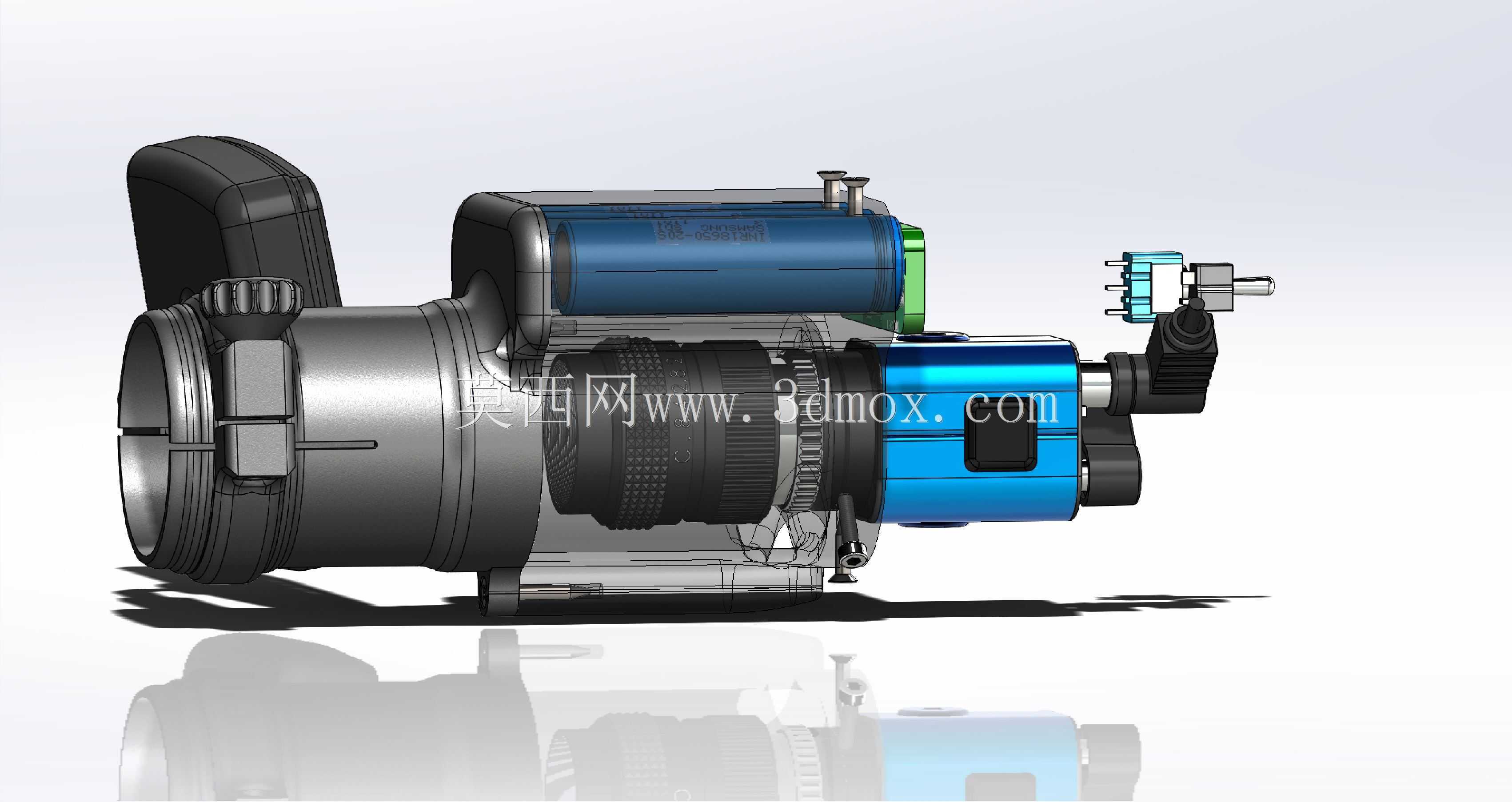

外形尺寸方面，整组装置在步枪上方形成较高轮廓，因此安装时需确认物镜直径、镜环高度与枪管轴线之间的距离，避免贴腮线过高或屏幕下缘与机匣、拉机柄发生干涉。前端采集模块靠近物镜，外径不能侵入瞄准镜视场边缘；后端显示组件则要给抛壳路径、保险调节和弹匣装卸留出空间。底部两脚架接口与枪托支撑面共同决定据枪稳定性，模型中支撑腿的展开角度和枪托轮廓共同限制了最低射击姿态。

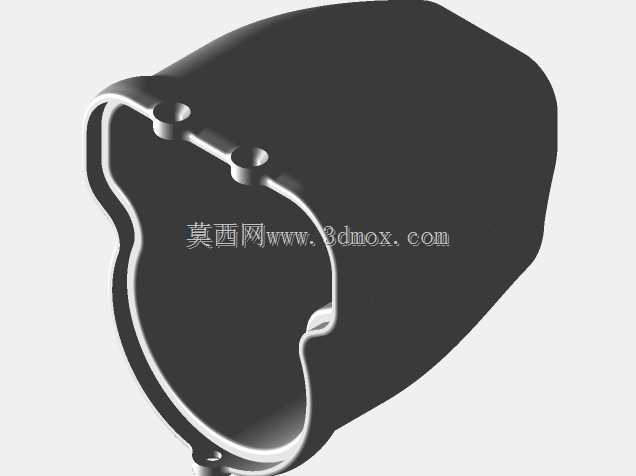

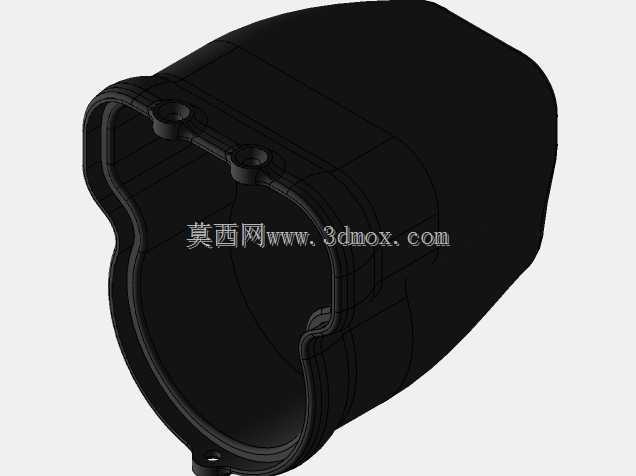

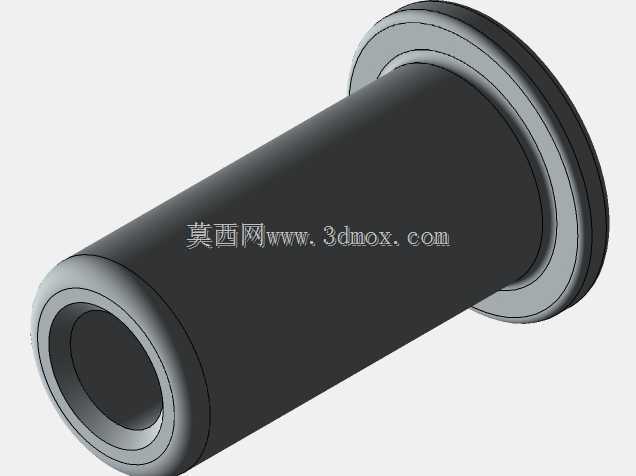

对于结构设计人员而言，这类装置的建模重点不在外观曲面，而在多模块同轴、后坐承载、线缆走向和操作空间的平衡。摄像头供电与视频传输线路应沿支架内侧或镜环旁隐蔽布置，避免外露线材被树枝、装具或枪械操作件勾挂。外壳转折处保留圆角和加强筋，可在控制重量的同时提升抗冲击能力。夹持衬套选用易压缩但不易蠕变的材料，能够补偿管径公差并保护镜身表面。整体装配完成后，还需反复检查目镜眼点、屏幕视野和机械瞄具三线关系，确保任何一种观察方式都不会被相邻部件遮挡。
