树莓派7寸便携迷你笔记本结构设计

这套结构围绕Raspberry Pi 7寸屏打造，核心目标是把单板计算机、显示屏、输入模块和散热空间压缩进可随身携带的翻盖壳体中，同时保留3D打印制作的可行性。整机采用上下翻盖布局，屏幕部分独立成框，键盘与主板区域集成在底座内，屏轴位置预留走线和转动间隙，开合过程中不会挤压排线。底座正面布置键盘区，两侧设置功能按键与状态指示区域，顶面预留显示窗口，可用于电量或运行状态反馈。

从实际使用看，它适合嵌入式调试、现场教学、移动编程、小型服务器维护和电子项目演示。相比直接使用裸板加外接屏，这种一体化结构能在桌面、车间、实验室和外出携带场景中快速部署，不需要额外准备显示器、键盘和支架。屏幕支持多点触摸，在没有外接鼠标的情况下也能完成界面操作，对于轻量化Linux桌面、终端命令行和简单图形化程序已经足够。

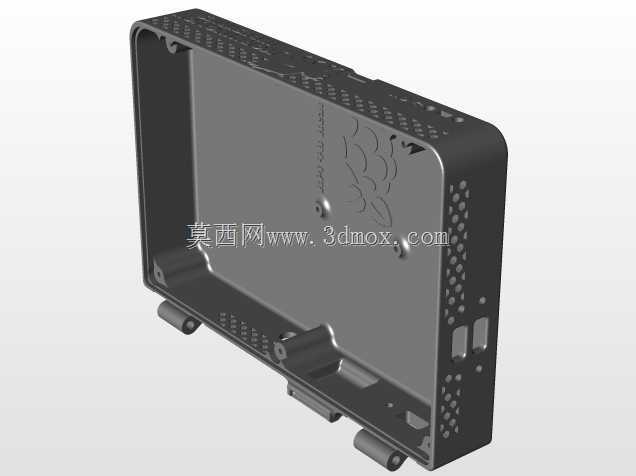

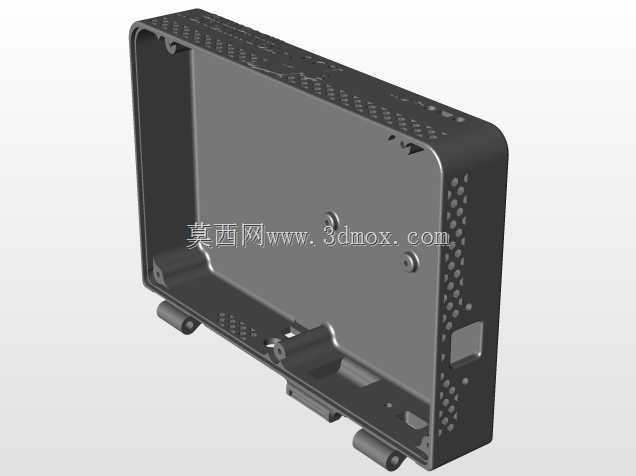

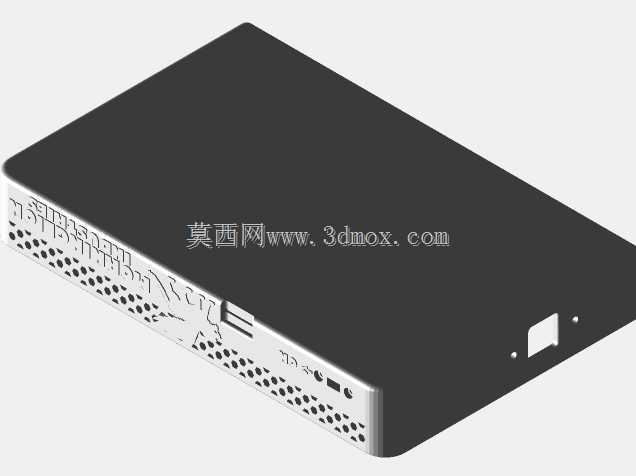

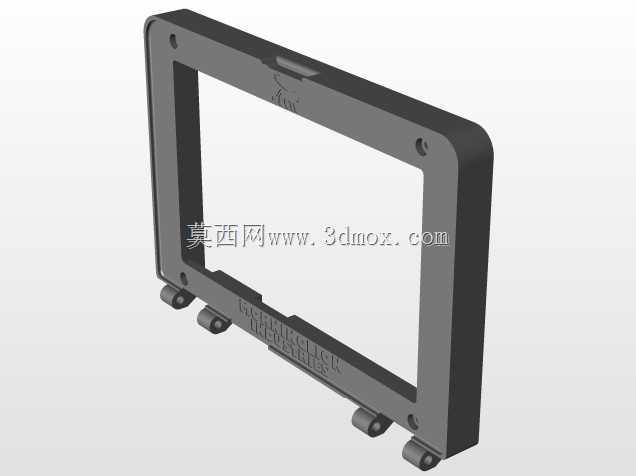

结构设计上优先考虑打印件的成型难度。外壳壁厚、螺丝柱、卡扣和散热孔都按常见FDM打印能力布置，避免大面积悬空和过薄支撑面。底座侧面与底部开设阵列通风孔，主板发热区域对应开孔，形成自然进风与热风上升通道；键盘下方保留空腔，既给键帽行程留出位置，也能容纳电池、转接板和连接线材。屏幕框四周设置限位边，防止面板受压后移位，背面预留加强筋，降低长边框打印后的翘曲风险。

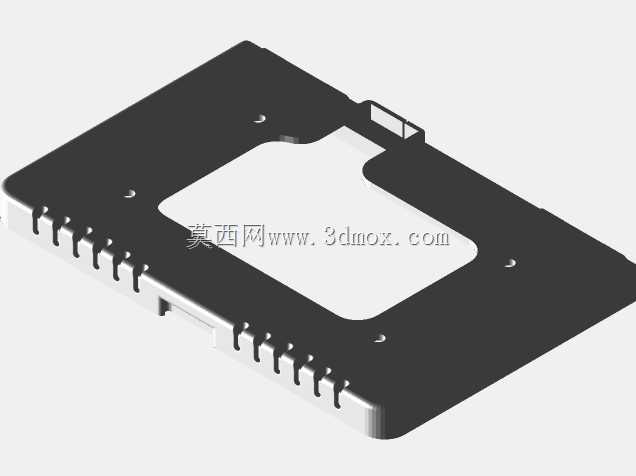

安装边界方面，底座内部按照树莓派外形因子规划固定孔位，同时兼容Tinkboard、Up board等相近尺寸单板机。主板固定柱与壳体一体成型，螺丝孔周围做局部加厚，避免多次拆装后开裂。屏幕、驱动板、键盘和电池之间设置分隔筋，既约束各模块位置，也减少线材在壳内晃动。接口区域沿壳体后缘或侧缘排布，开孔需与实际主板版本匹配，保证USB、HDMI、网口、电源和音频接口能够正常插拔。

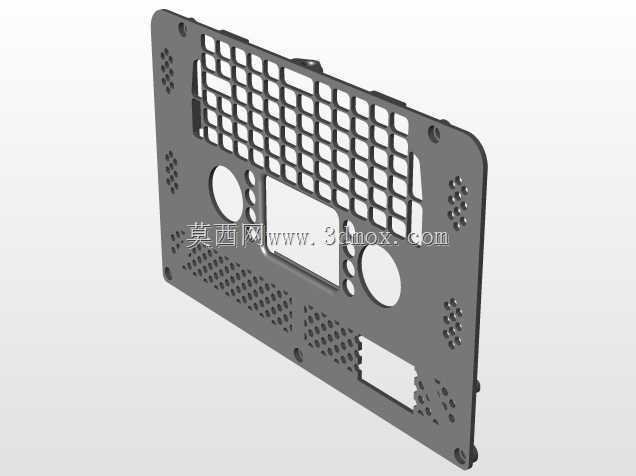

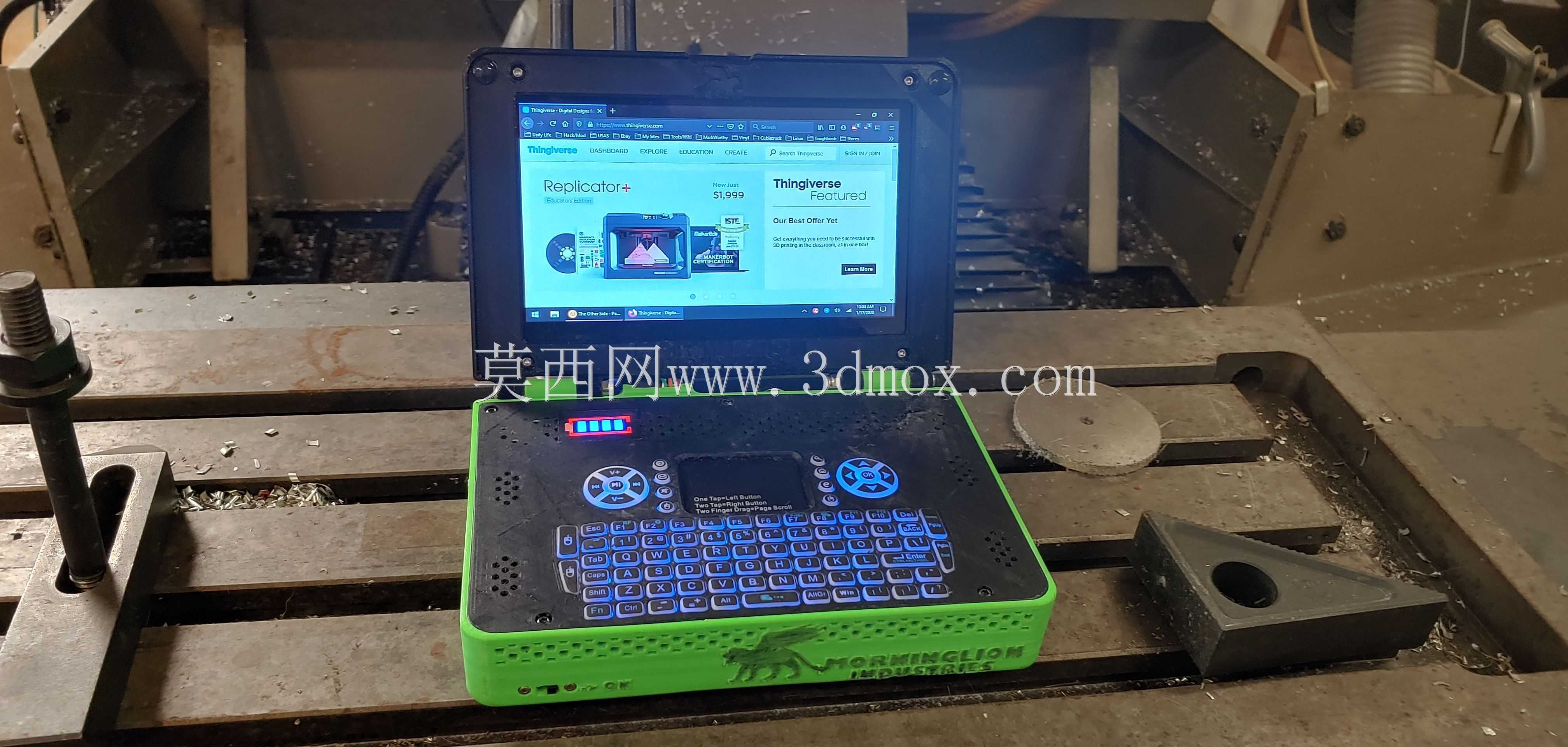

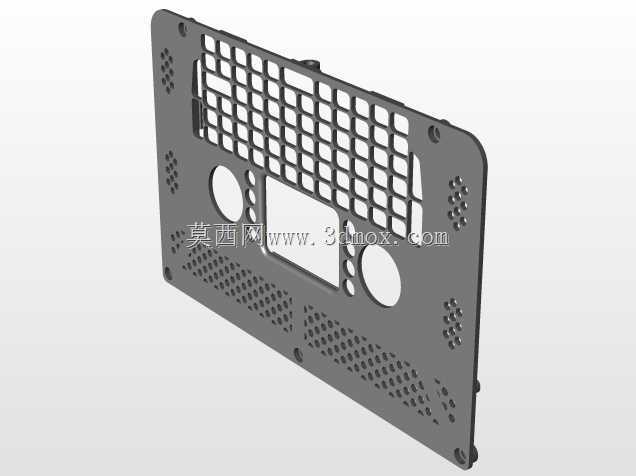

键盘区采用紧凑排列，尺寸服务于掌上操作，不追求全尺寸键盘的键距。键帽下方需预留电路板厚度和回弹空间，周边功能按键与摇杆类控件的位置要避开手掌承托区。绿色底座外壳在边角处做倒角处理，既提升握持舒适度，也减少打印件尖角磕碰损坏。整机外形接近小型笔记本，闭合后可作为独立设备收纳，打开后屏幕倾角由屏轴阻尼维持，适合在有限台面上稳定使用。
