宇航级管道夹持扶手连接构件

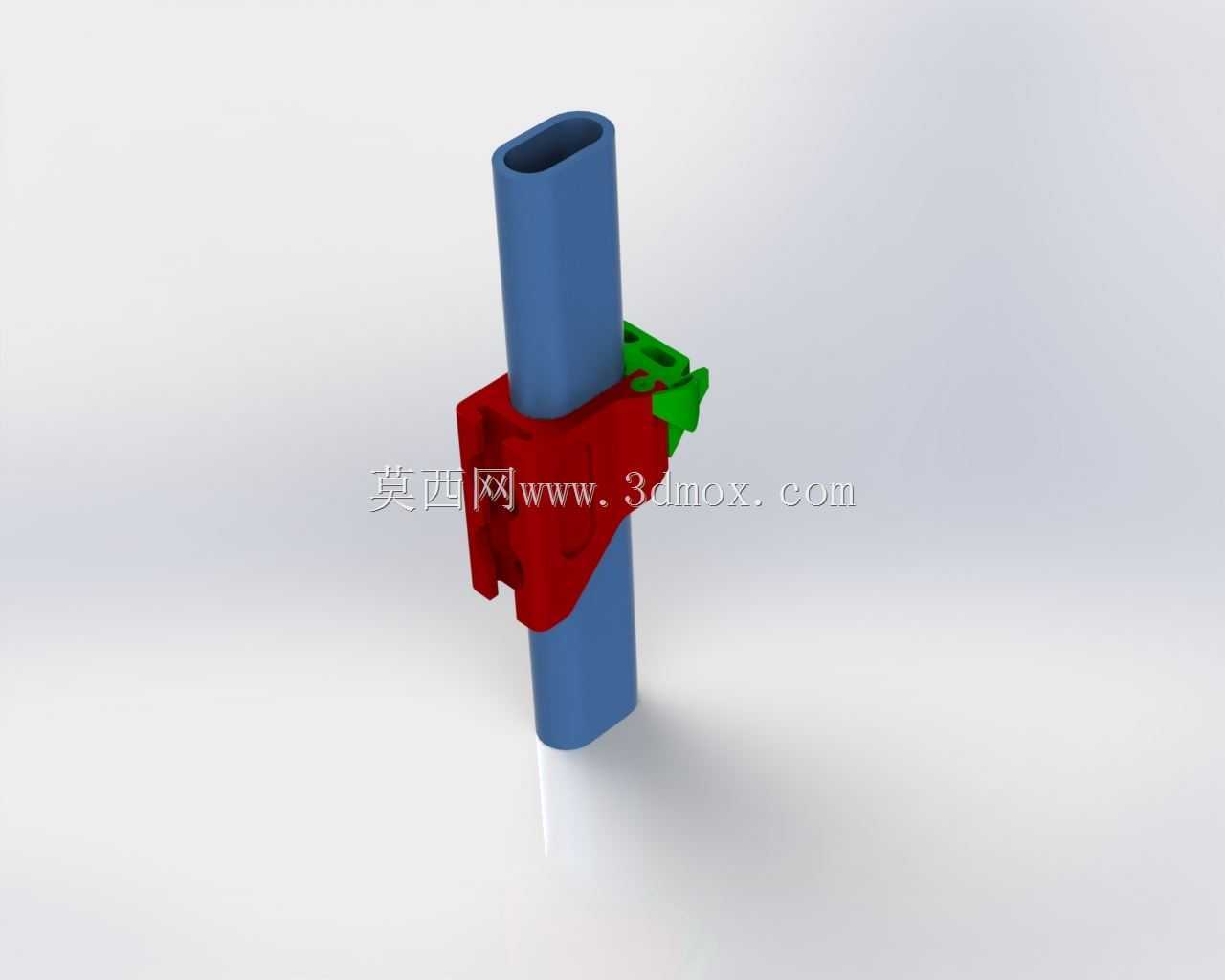

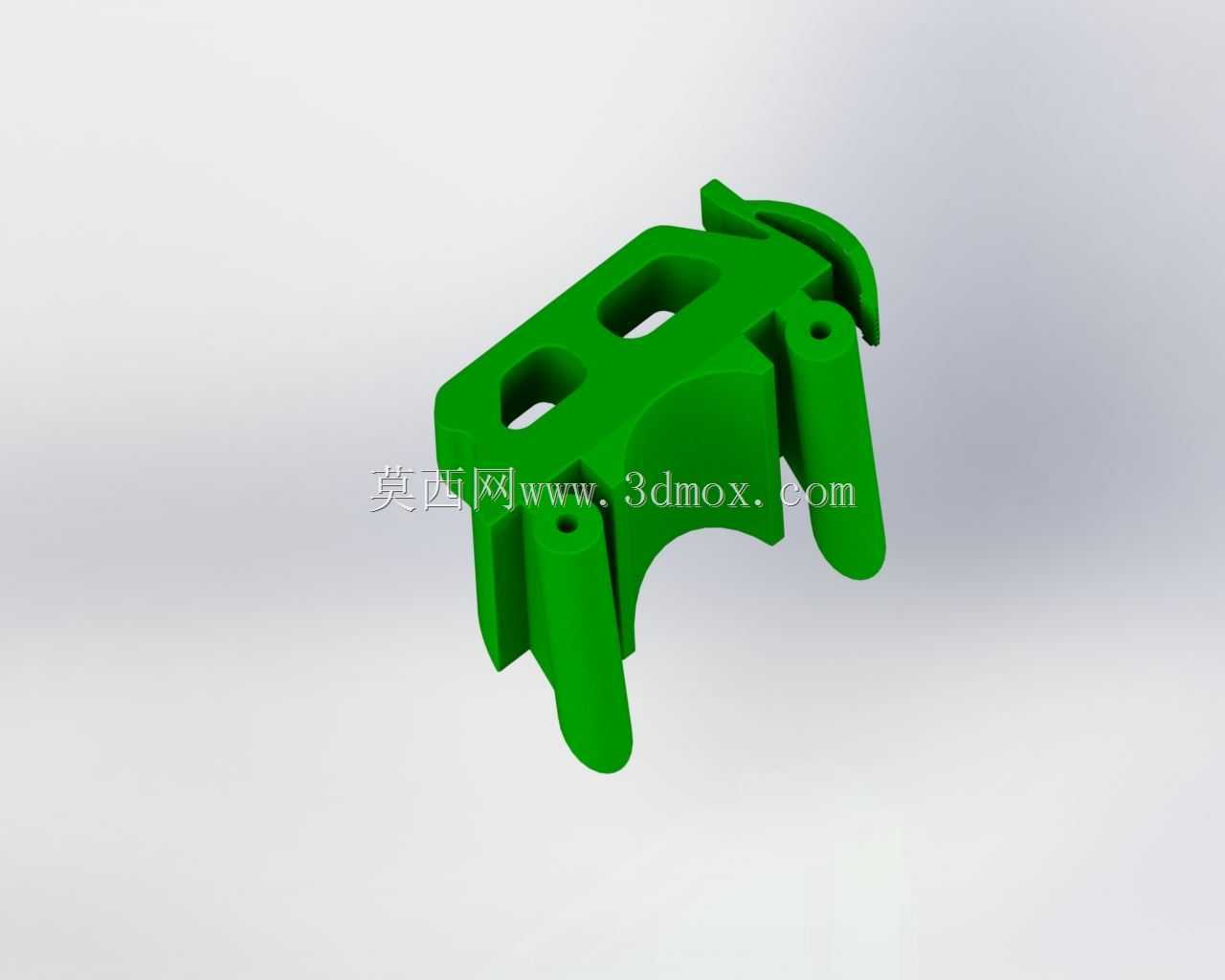

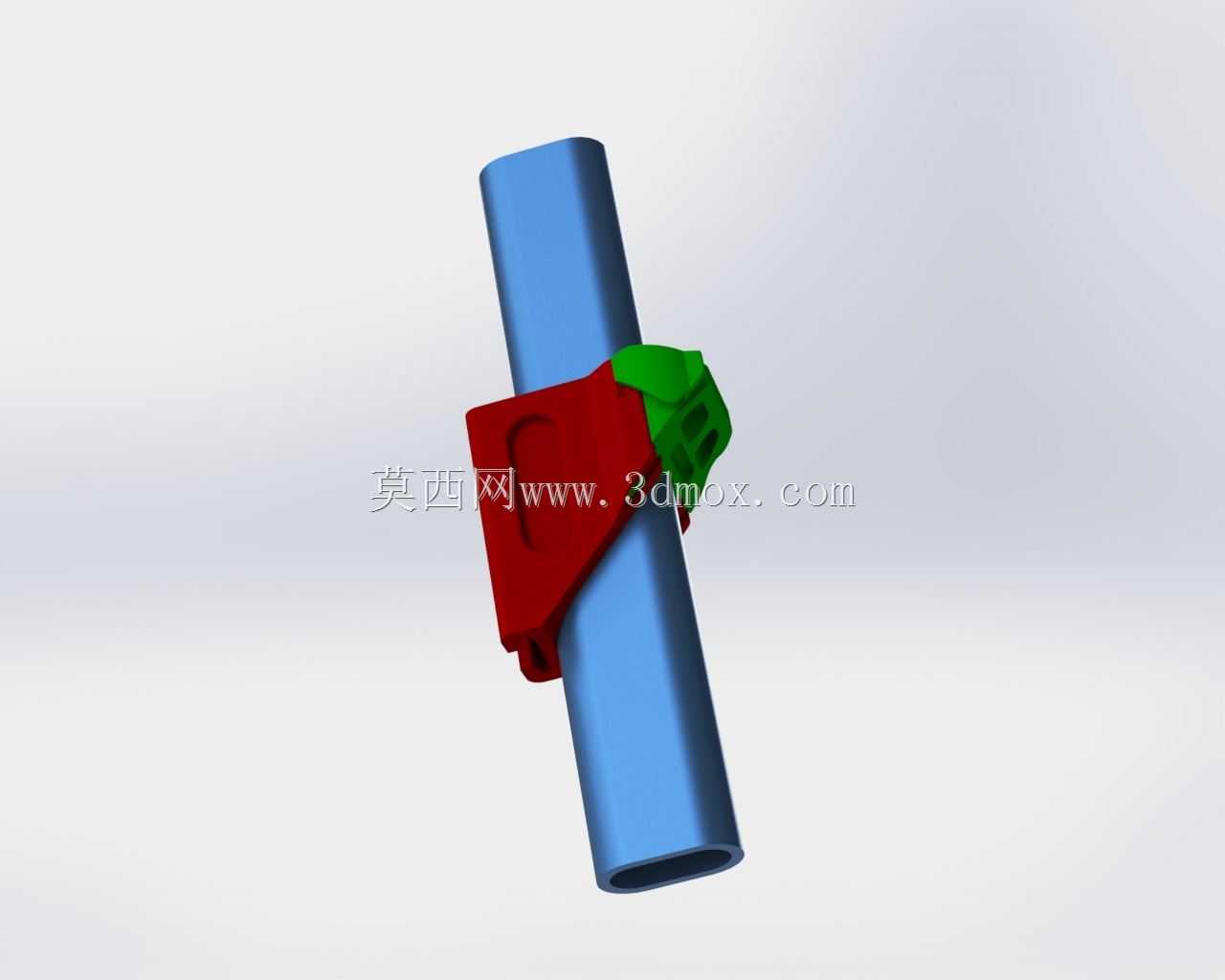

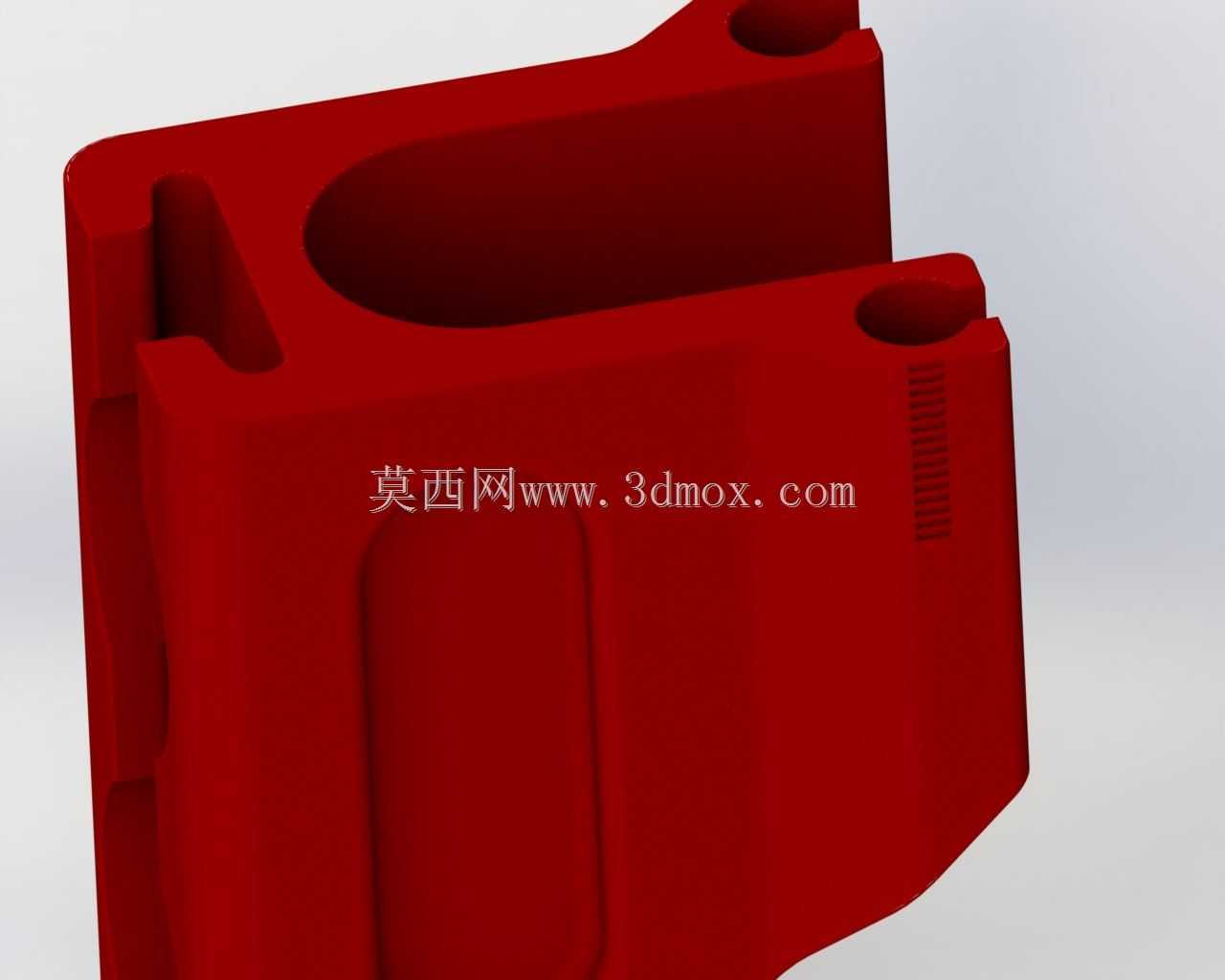

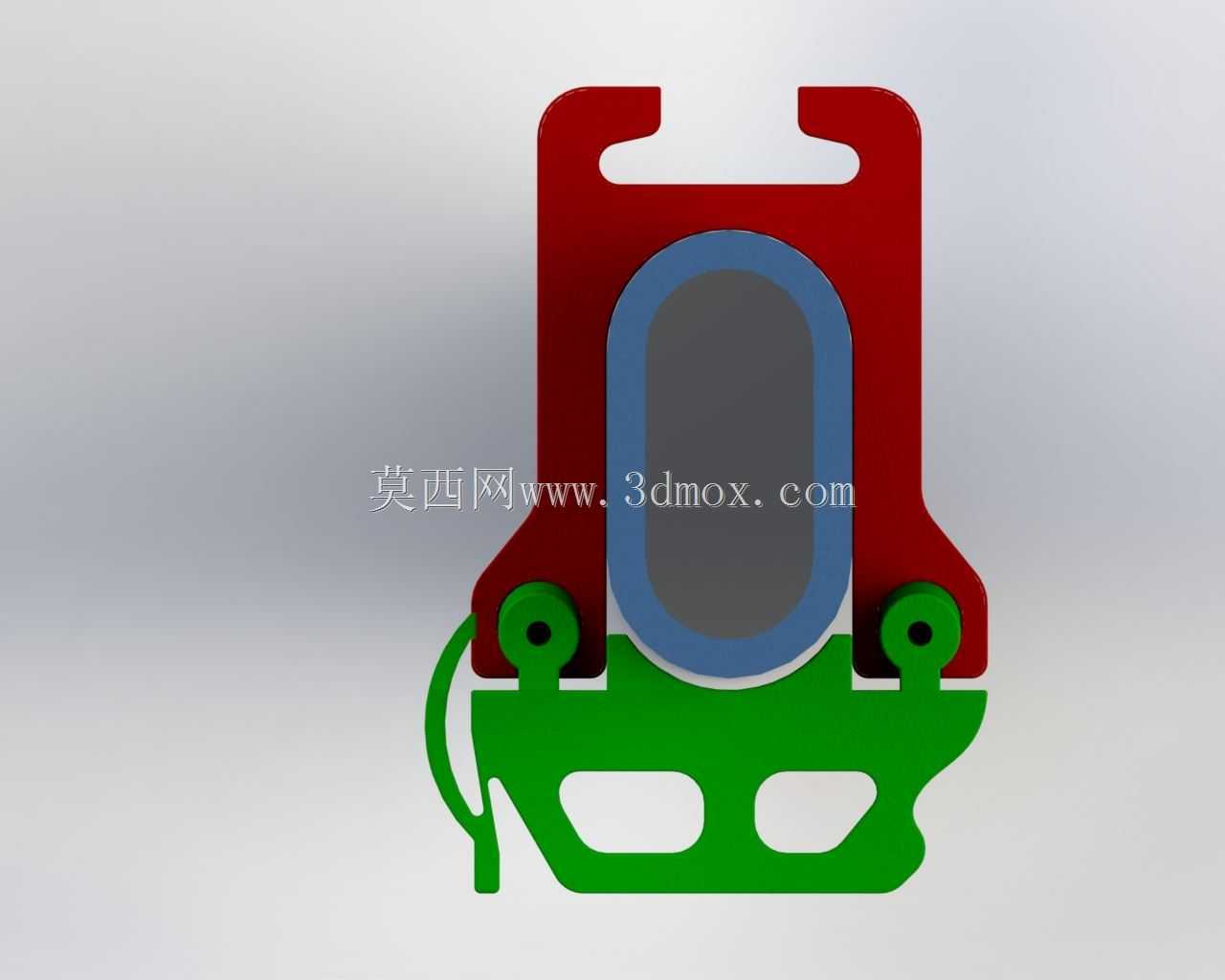

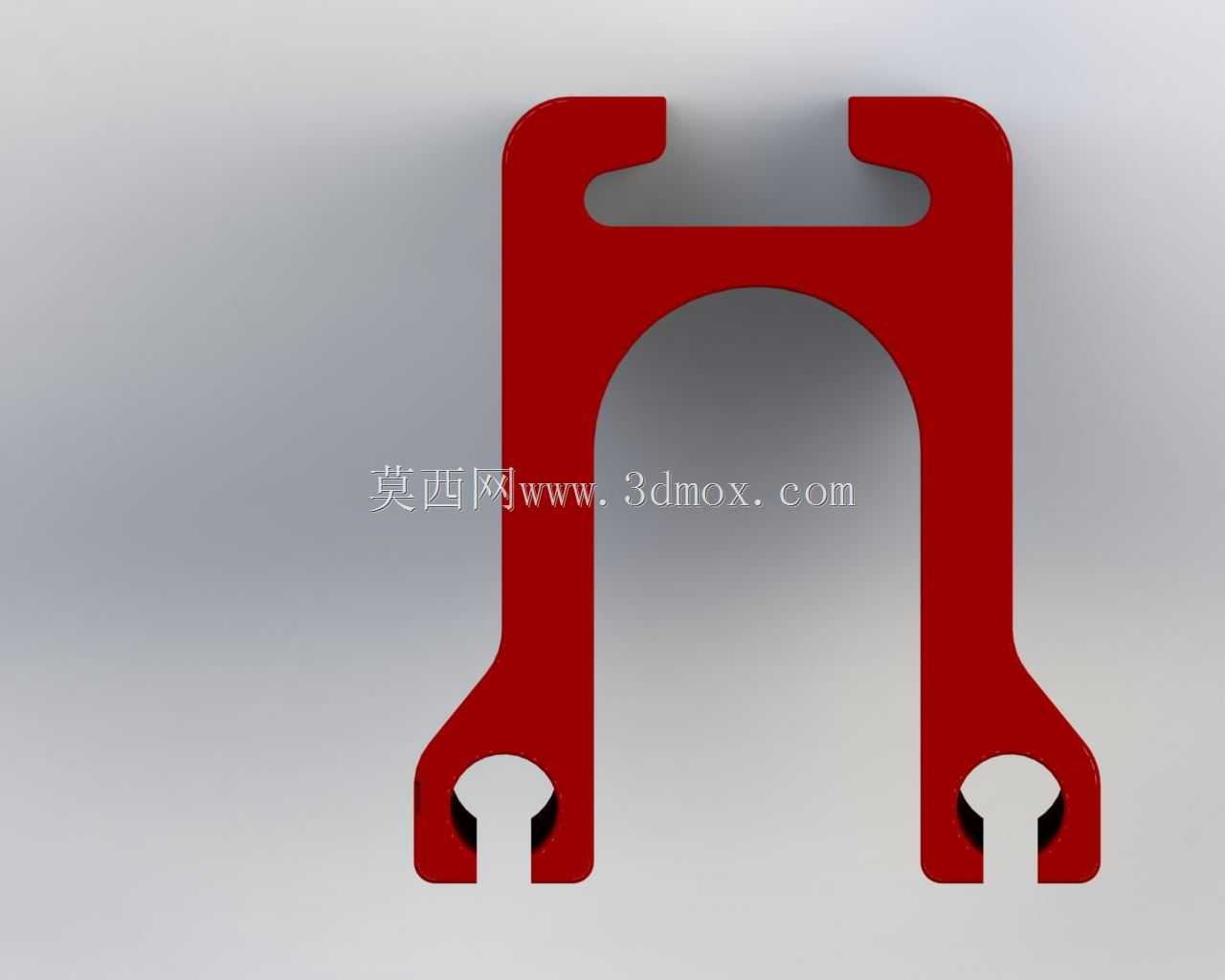

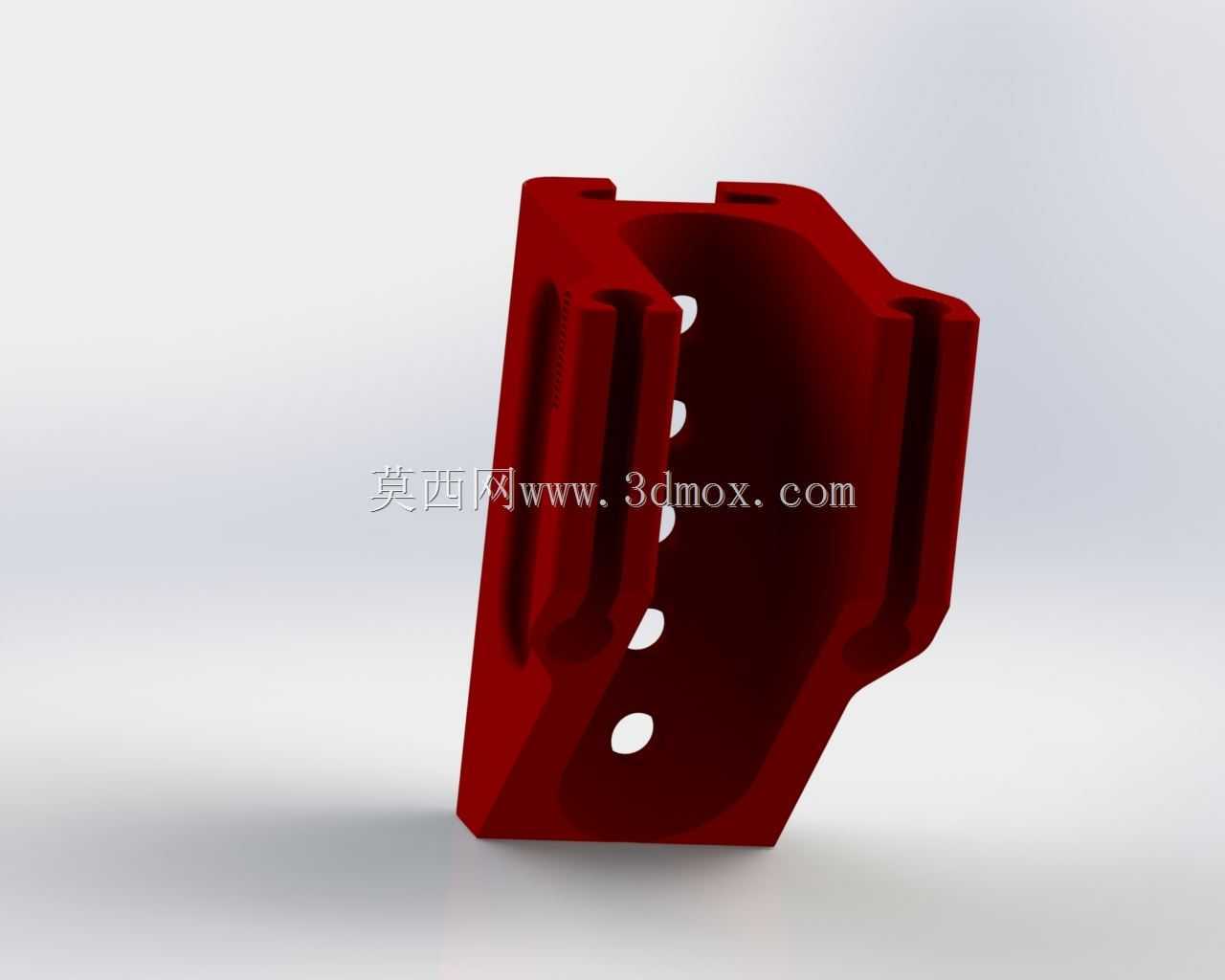

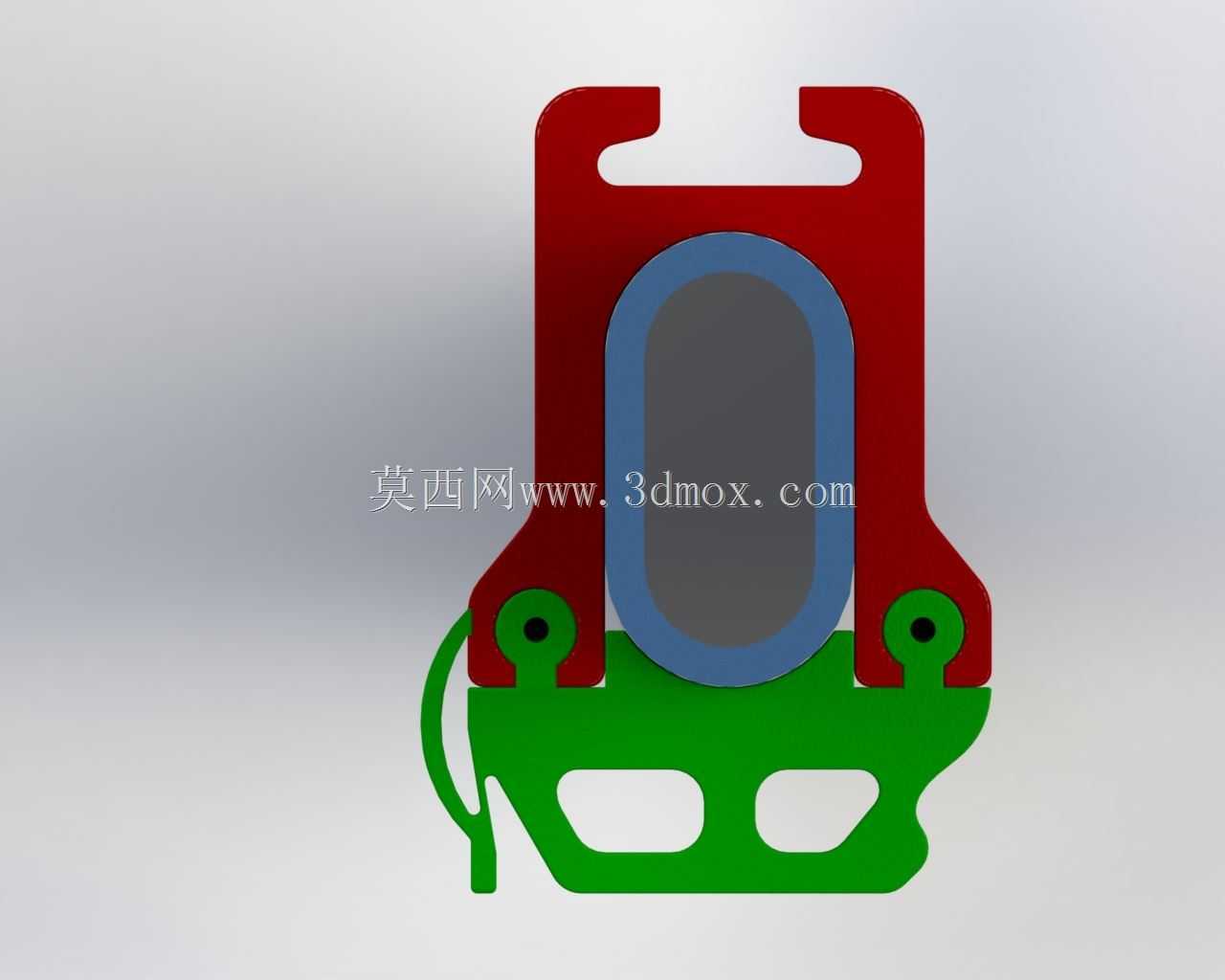

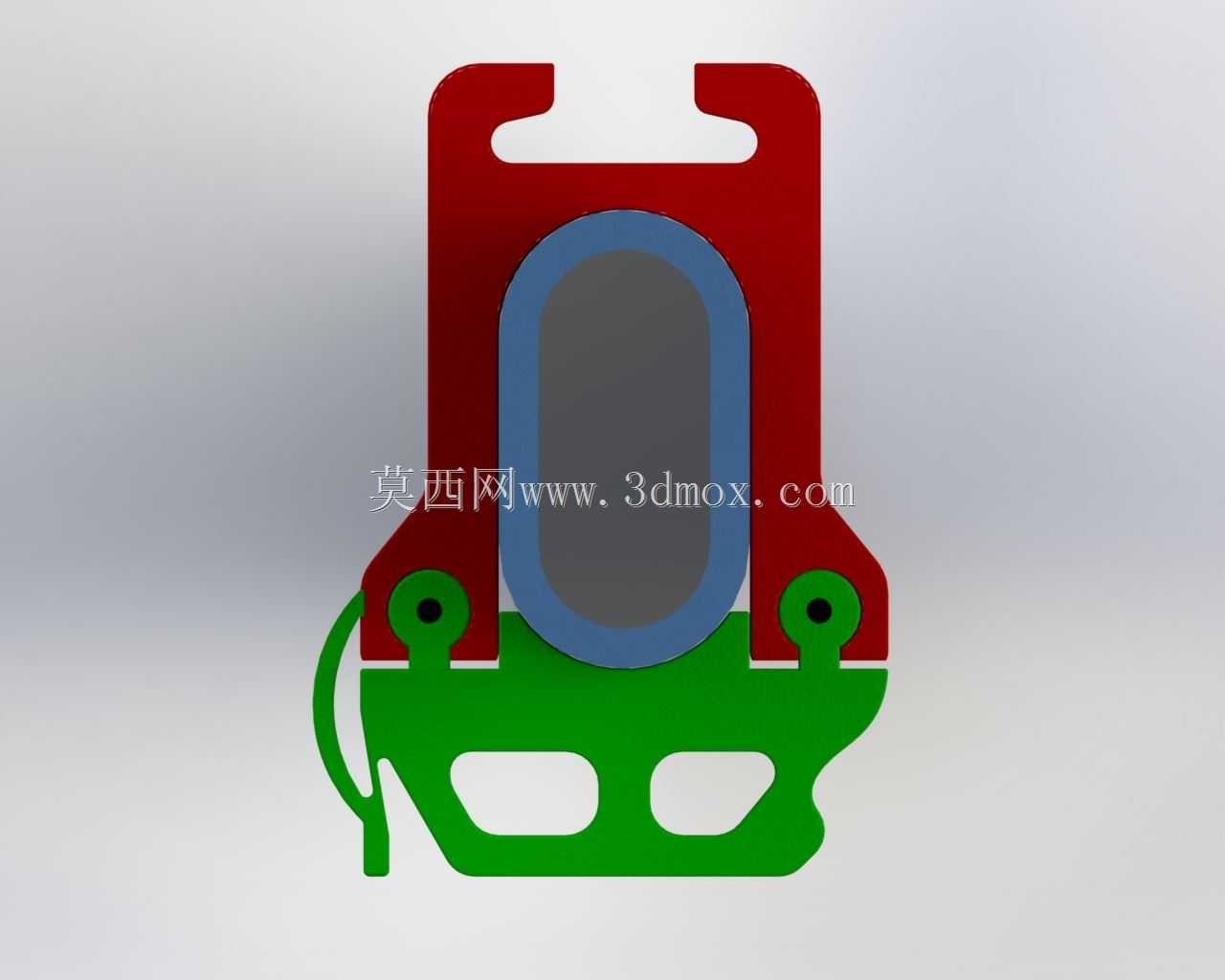

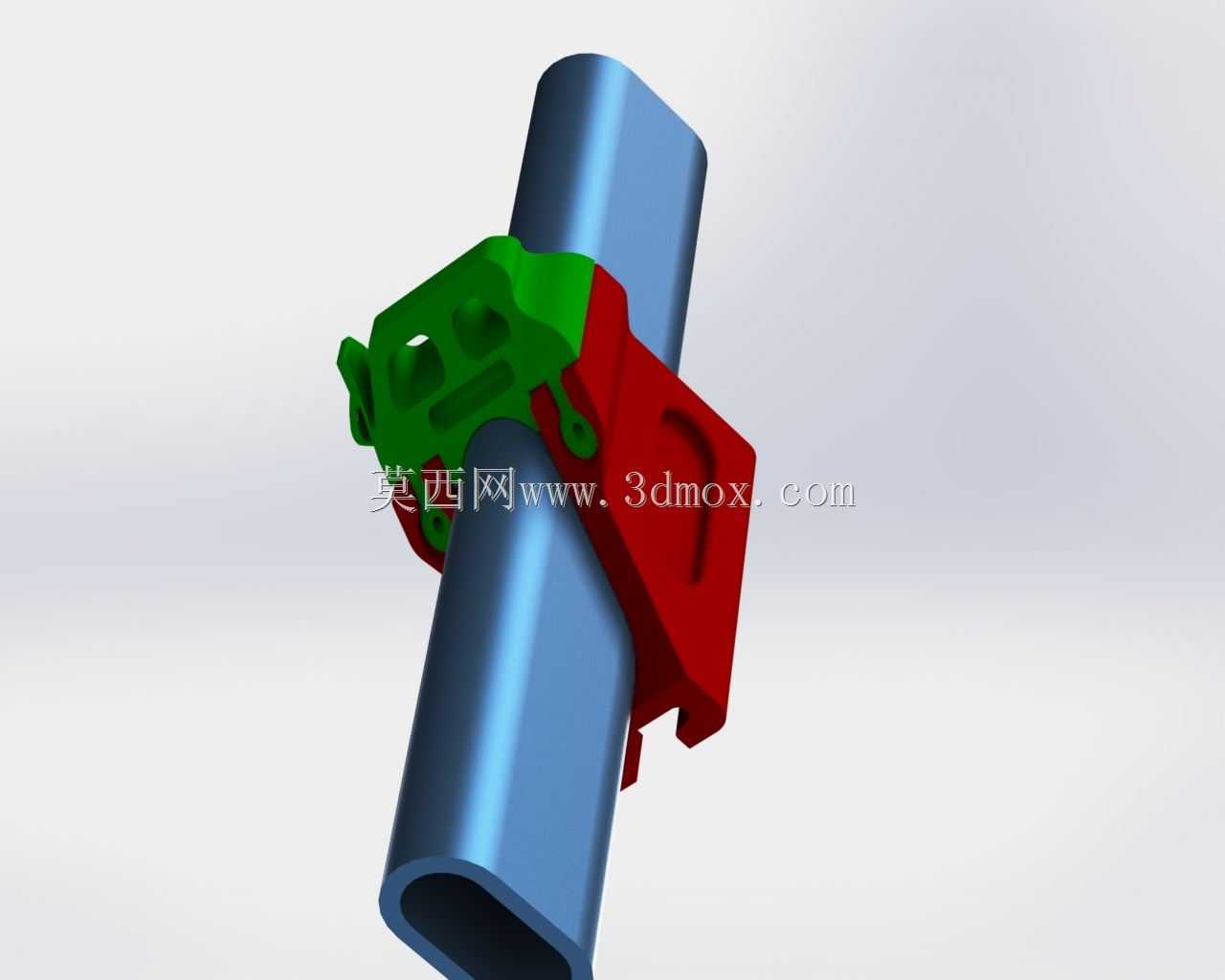

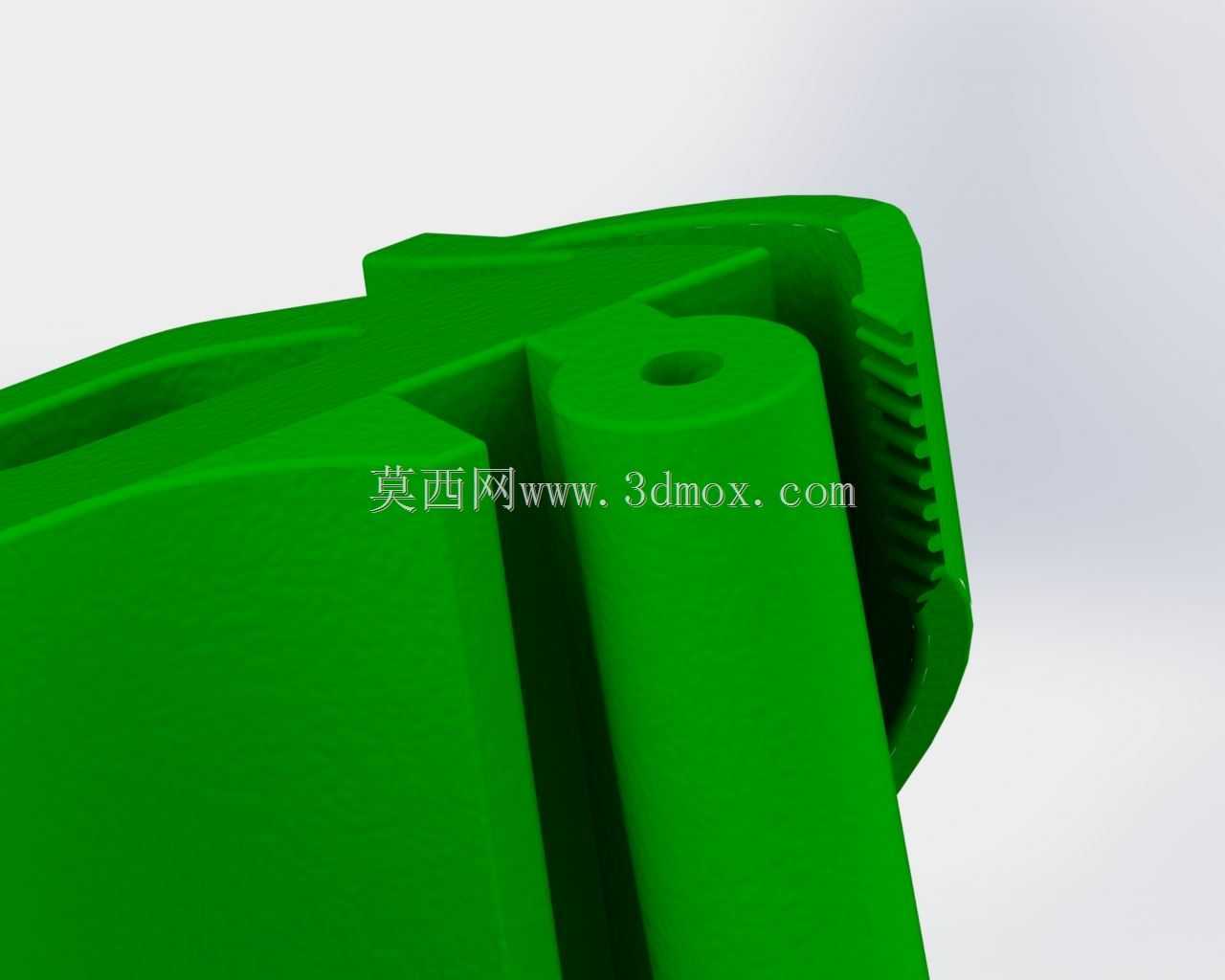

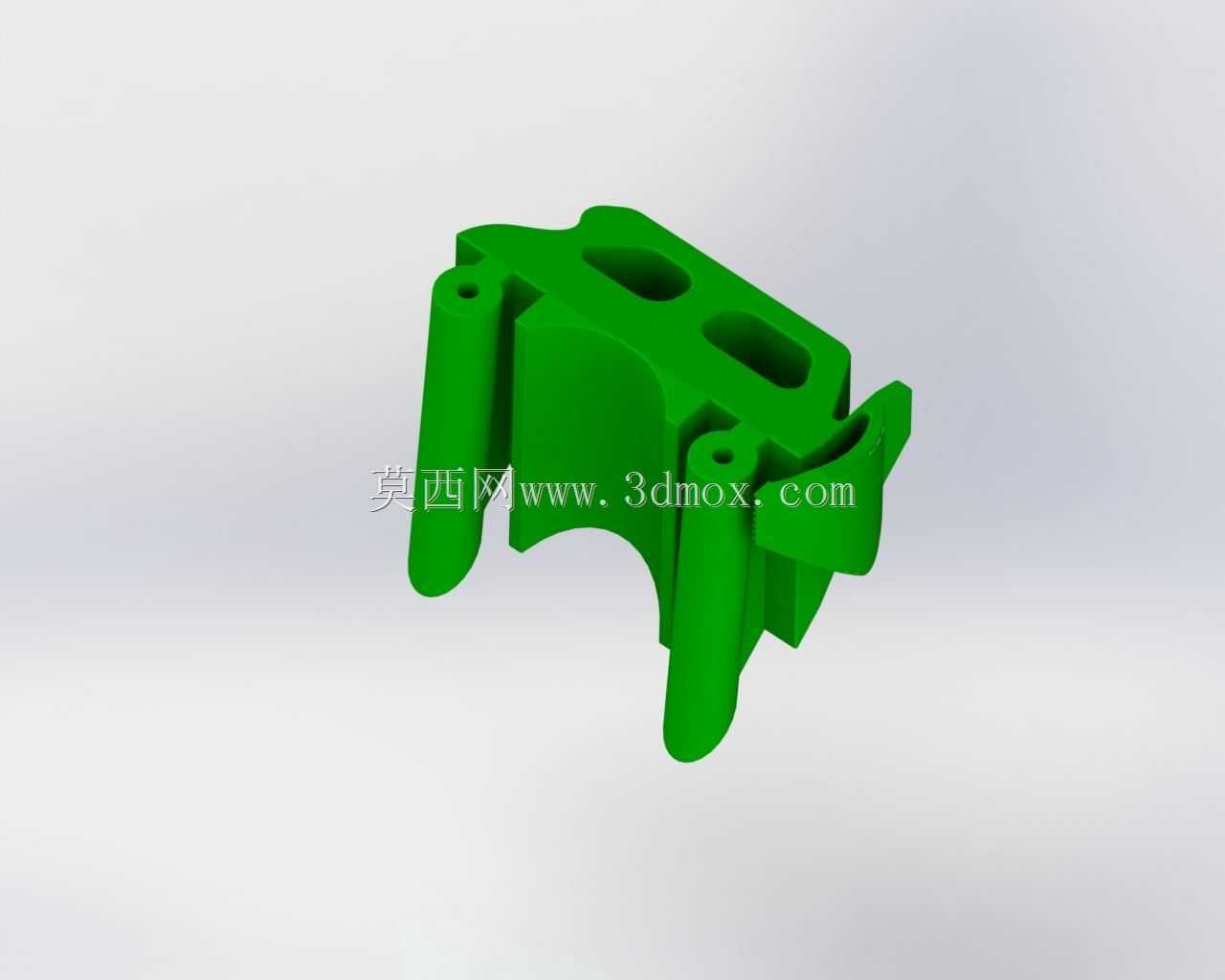

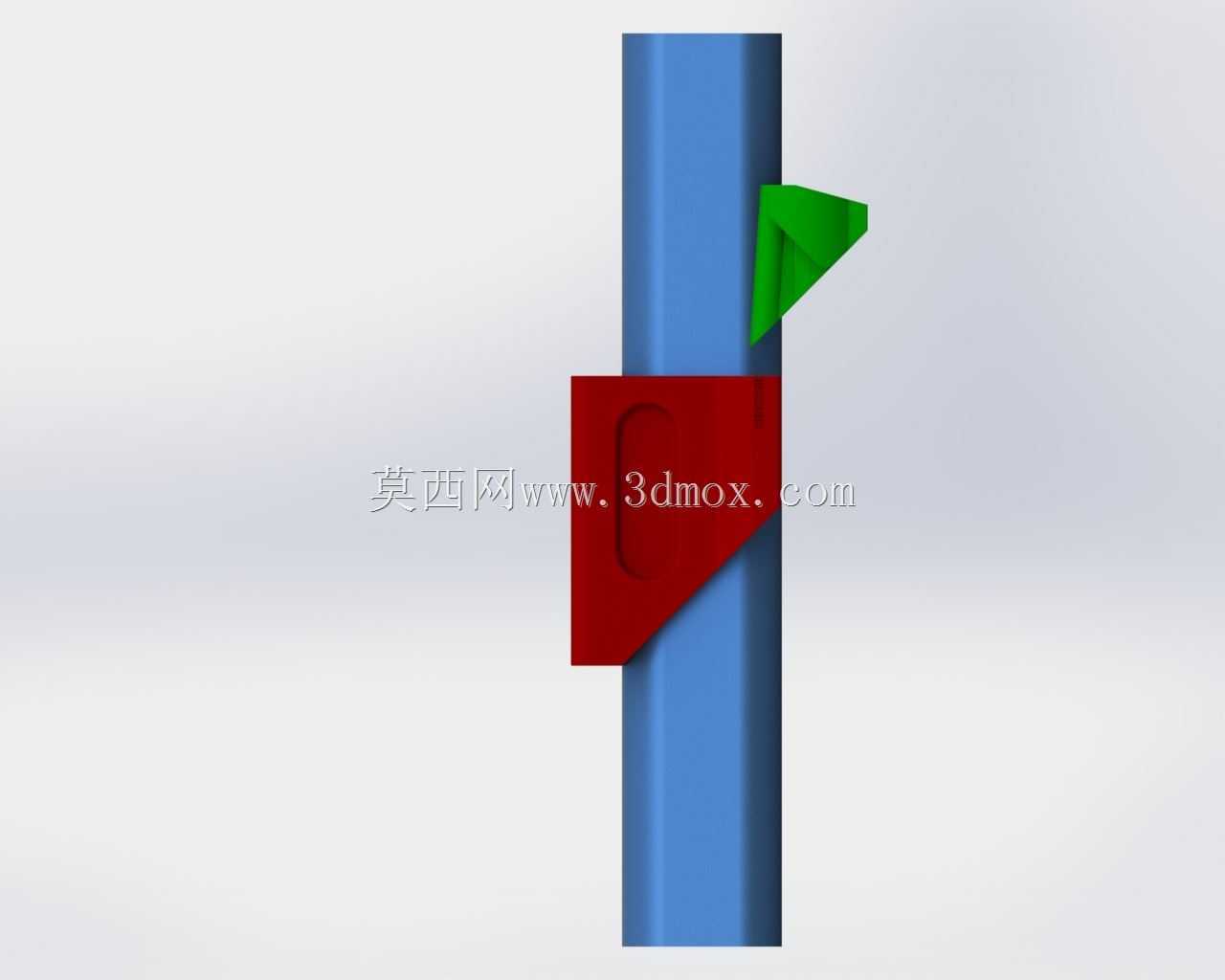

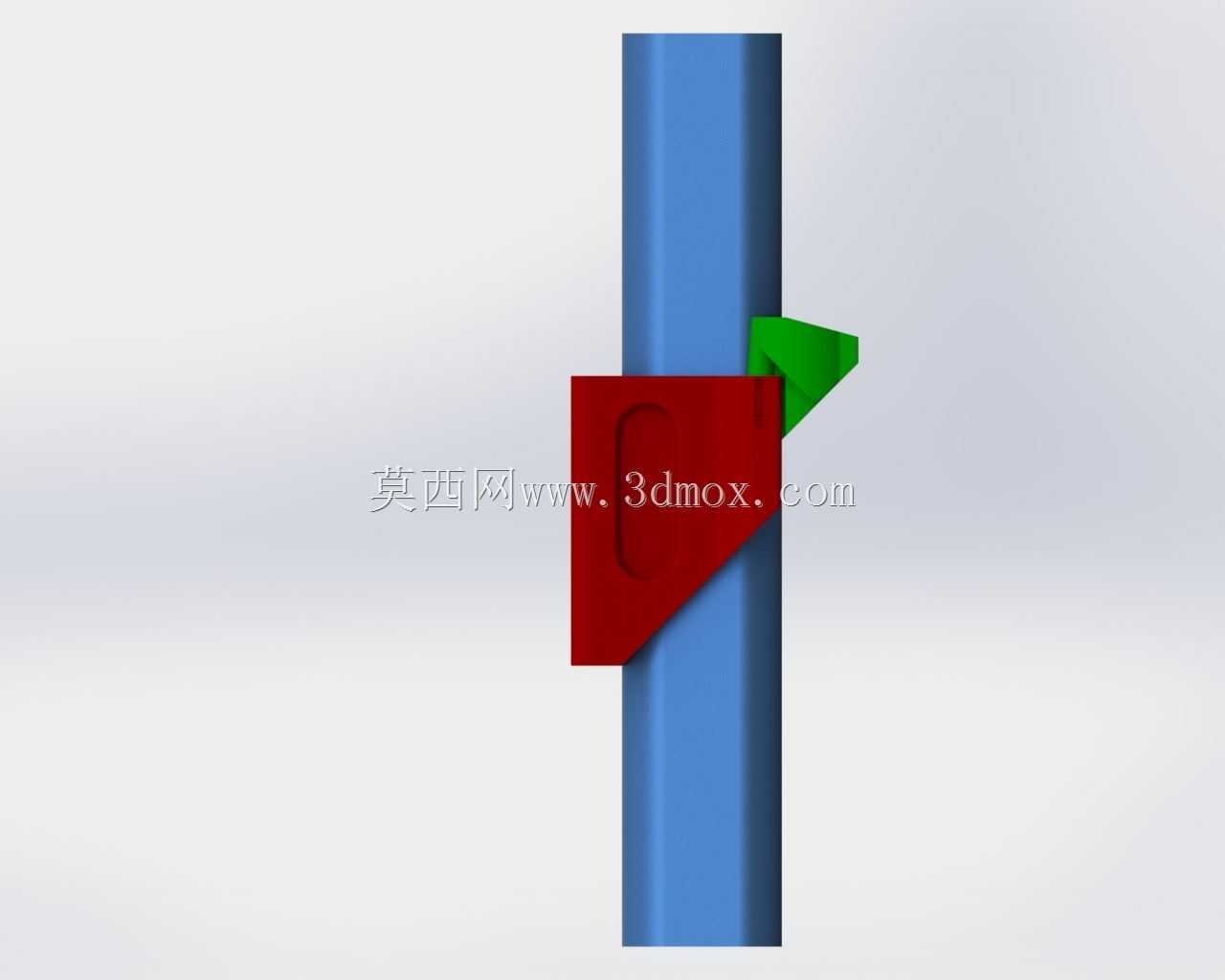

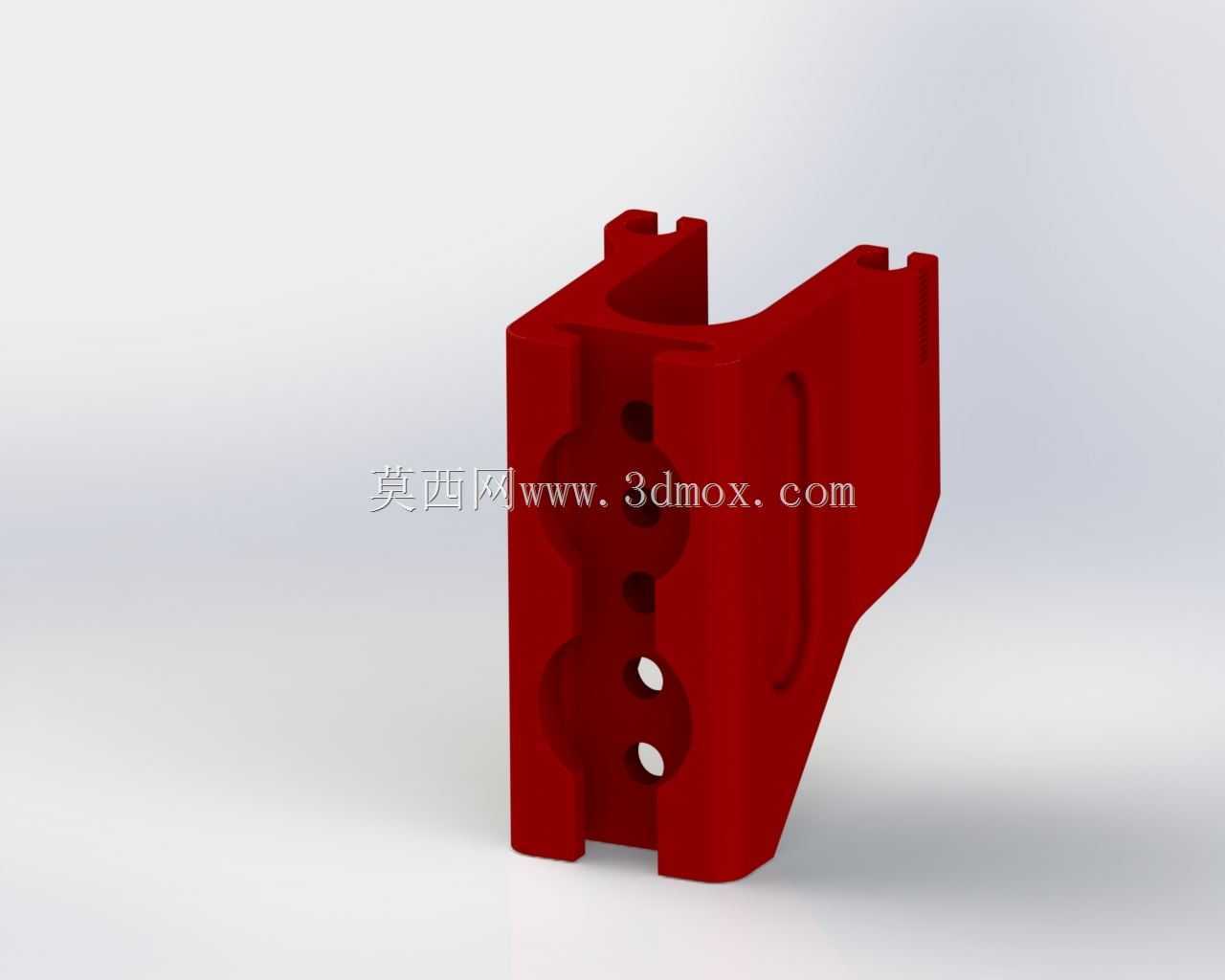

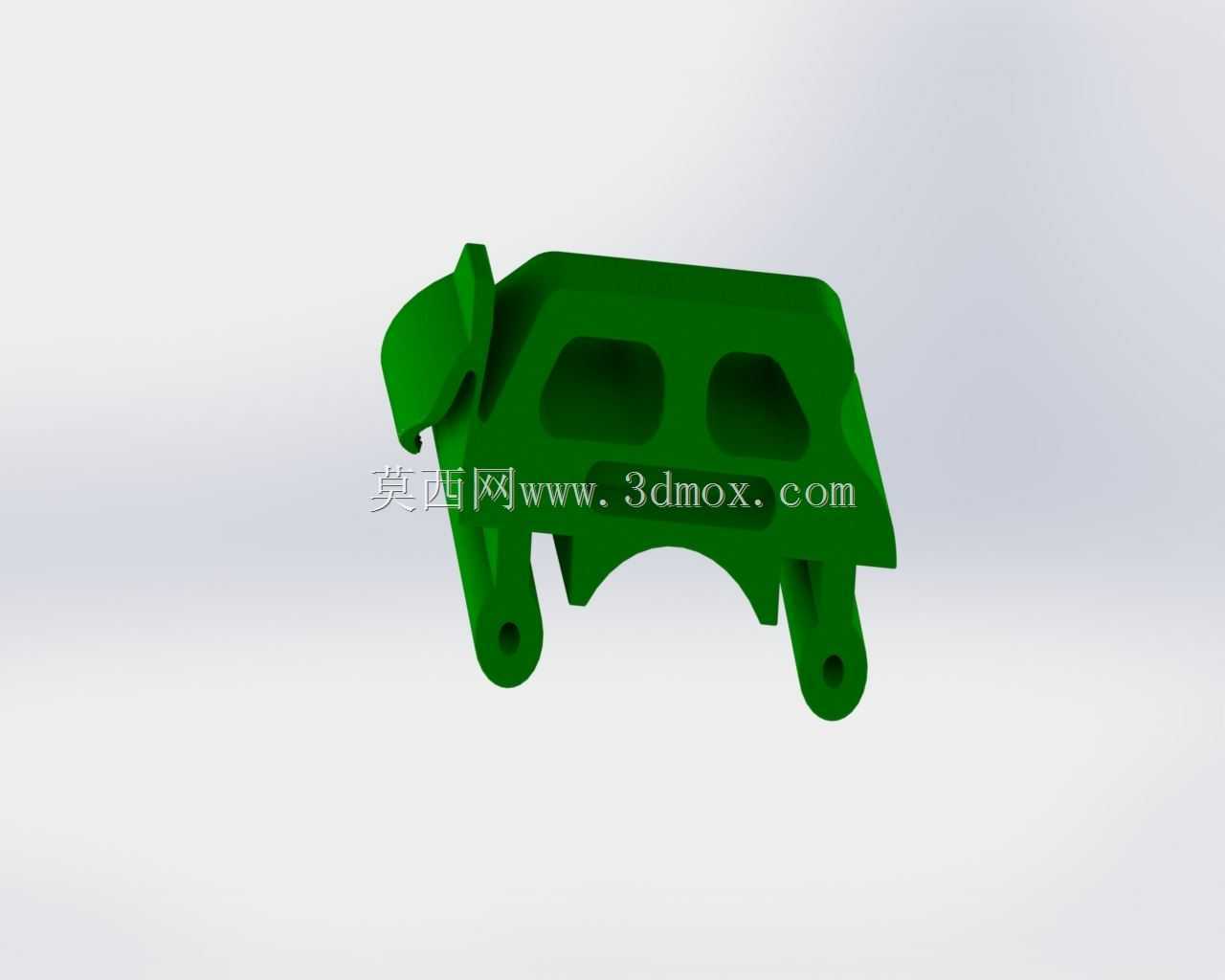

该夹持构件主要面向舱外管路布设与辅助扶手集成场景，在狭小安装边界内同时承担管线约束与人员着力点传递两项功能。构件采用分体对合结构，上下两部分刚度一致，可沿配合面产生小幅相对滑动，装配时通过匹配两侧紧固件预紧力，在管壁外侧形成均匀抱紧压力，避免局部应力集中损伤薄壁管路。上部夹持轮廓预留长圆形让位空间，可兼容不同外径的圆管或椭圆截面扶手，边缘设置Angula花边结构，既增大接触摩擦，也能在振动工况下抑制夹持面周向转动。下部基座开设两个对称镂空窗口，在保证抗弯截面模量的前提下削减非承载区材料，整体质量控制在极低水平，适配航天载荷对重量的严苛要求。两侧铰接孔位与基座一体成型，孔位同轴度直接决定两片夹体开合顺畅度，建模时需以基准轴统一定位，避免装配后出现卡滞。从安装边界看，构件整体包络紧凑，横向宽度适配管路并排布设间距，竖向高度不超出扶手外圆切线过多，不会额外占用舱外操作通道。设计思路上优先保证受力路径连续：扶手载荷经上部U型口传入两侧立板，再通过铰接销传递至下部基座，最终由基座贴合面分散到安装基体；管路抱紧力则由上下夹持弧面共同提供，弧面粗糙度与形位公差需匹配被夹持管材表面，防止长期微振造成磨损失效。分体滑动设计还可补偿温度交变带来的尺寸偏差，在极端温差环境下仍能维持稳定夹持力。建模过程中需重点核对质量属性与质心位置，惯量参数应随坐标系迭代实时校验，确保与实际机加工件一致；镂空窗口转角需设置合理圆角，避免应力集中成为疲劳断裂源。该构件也可迁移至工业自动化管线排布、高空作业平台扶手固定等场景，只需调整夹持弧面直径与安装孔距即可快速衍生变型。
