齿轮主题创意纪念摆件结构设计

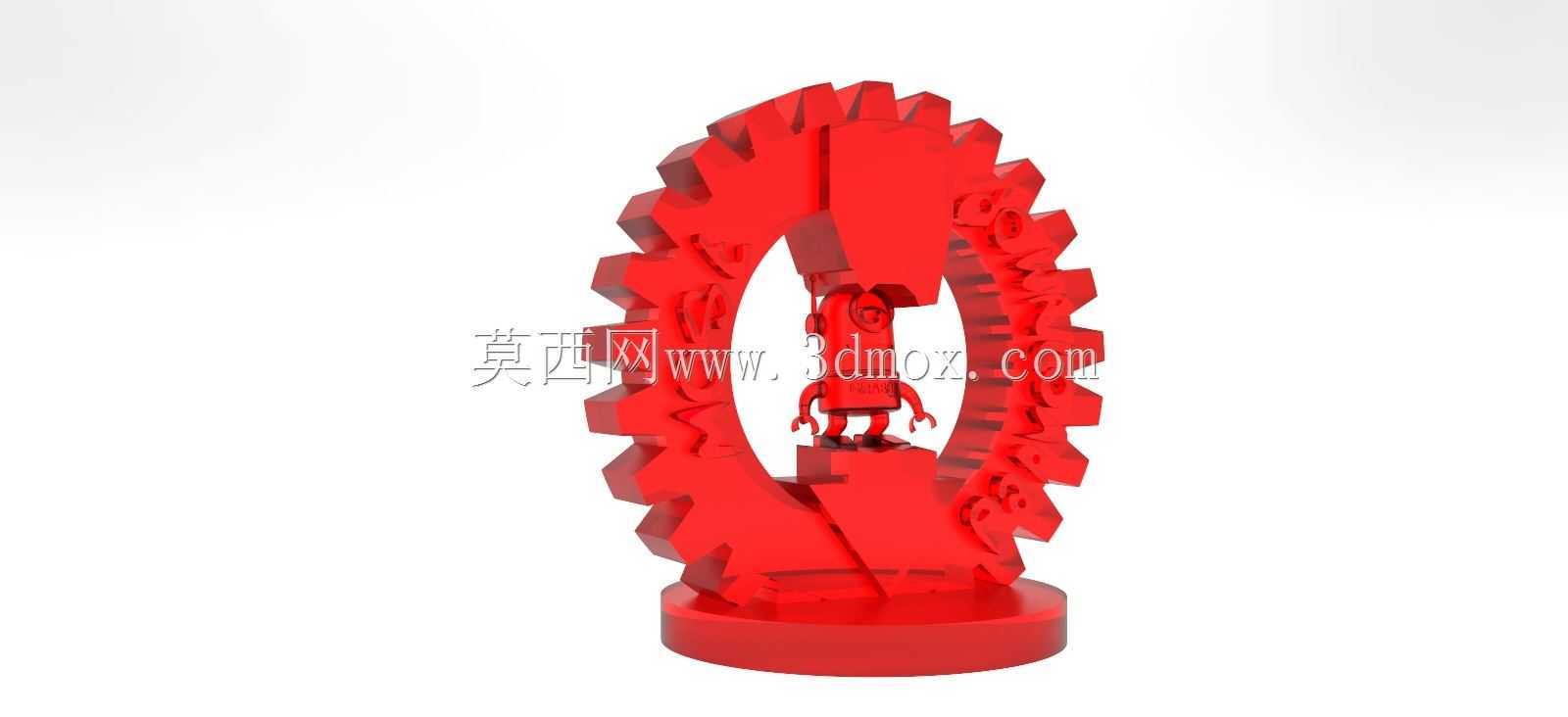

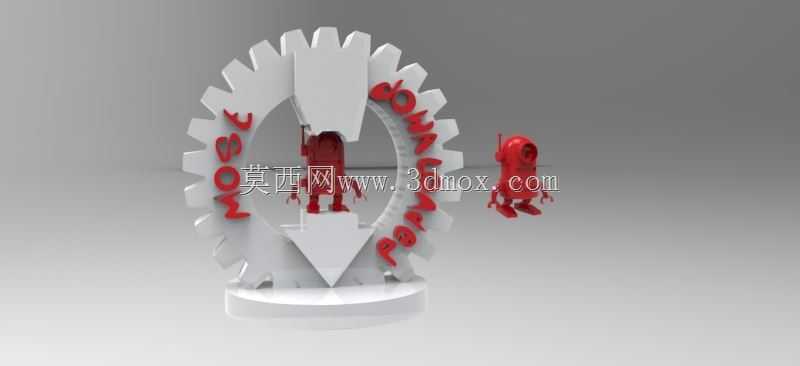

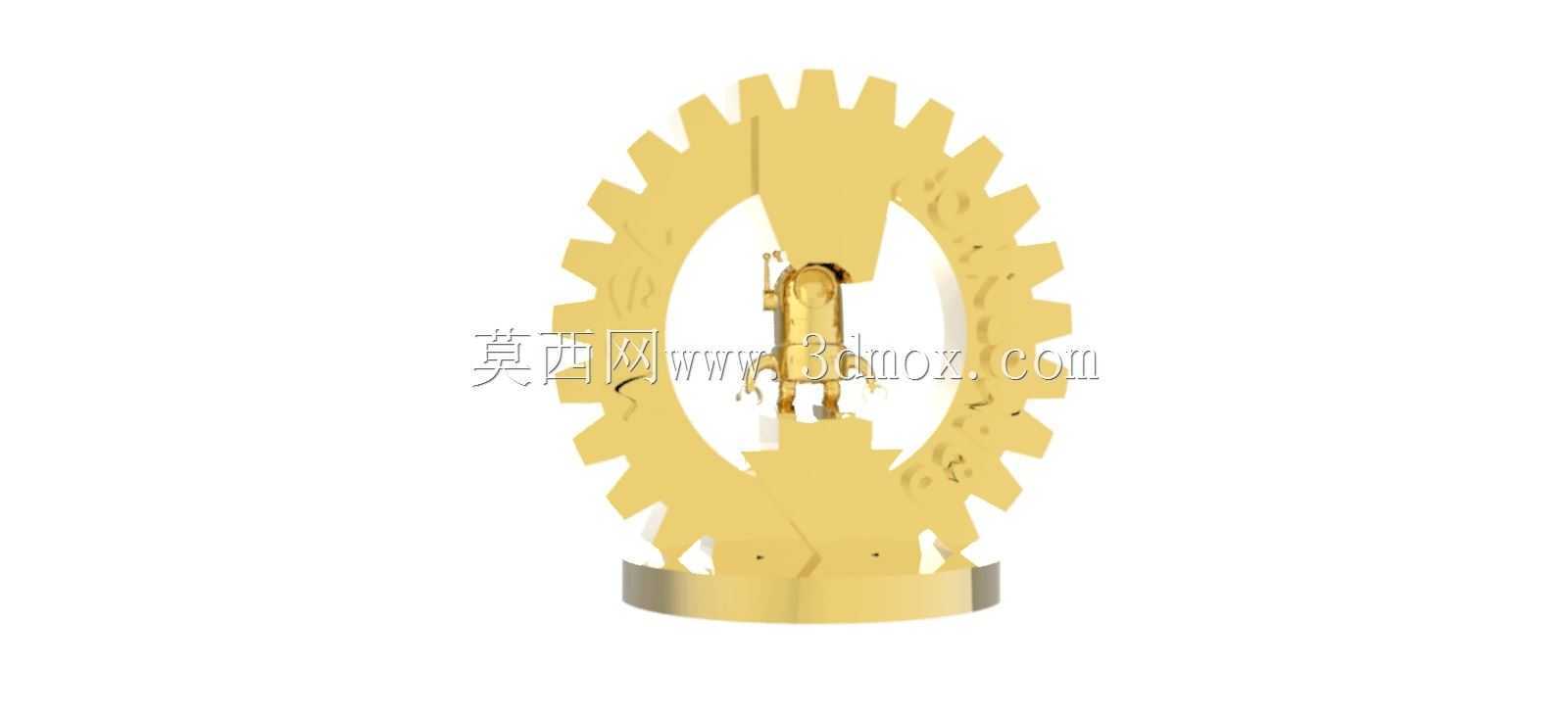

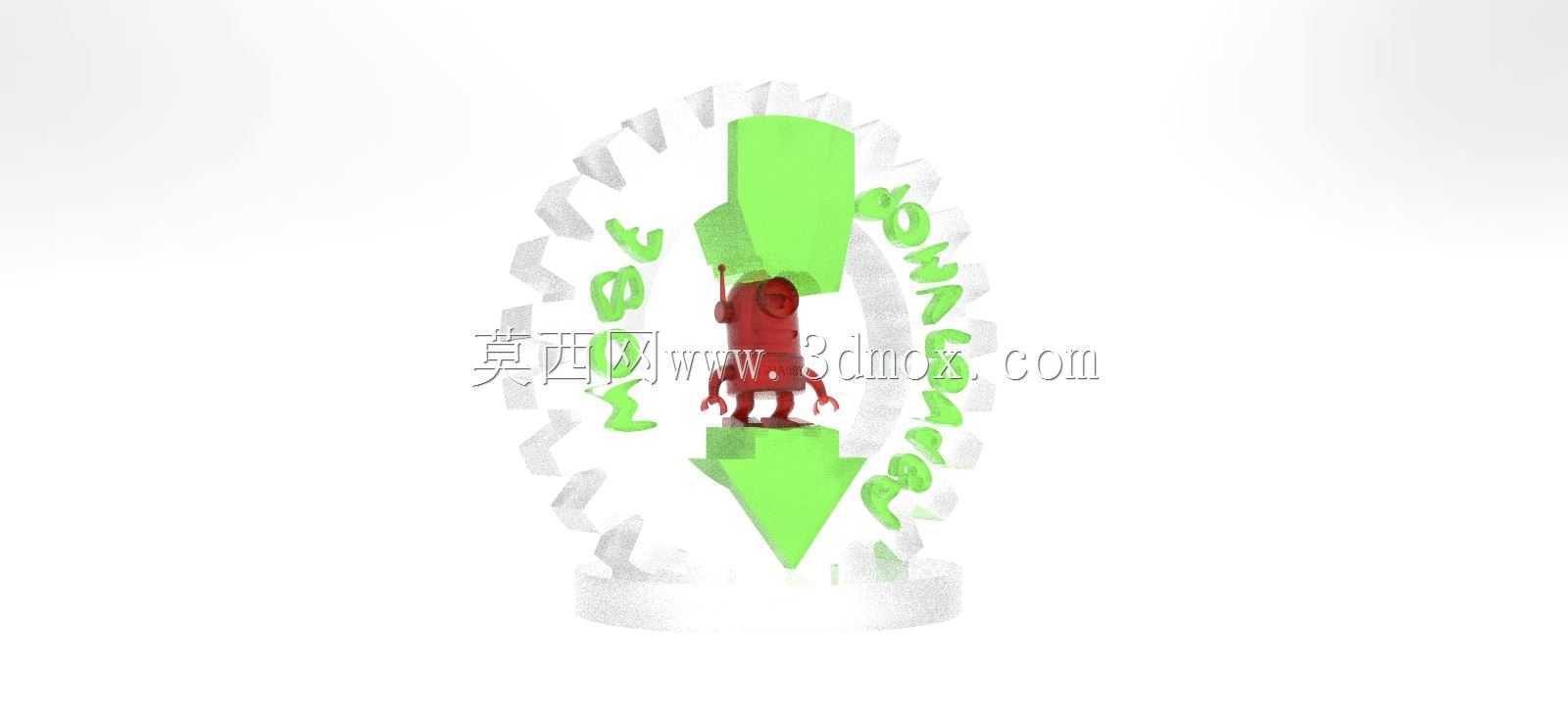

这款齿轮主题创意摆件的核心设计思路，是把工业领域最具代表性的齿轮传动符号，和主题纪念属性结合，跳出常规工业零件纯功能导向的设计逻辑，在保留齿轮基础识别特征的前提下，完成兼具展示性与结构完整性的造型设计。整体外轮廓采用标准渐开线圆柱齿轮的齿形参数做等比例放大，齿顶圆、齿根圆的过渡完全遵循机械齿轮的加工成型逻辑，没有为了视觉效果随意修改齿形曲率，哪怕作为展示摆件，也能让从业者一眼识别出正规齿轮的结构特征，不会出现异形齿、比例失调这类低级设计问题。齿轮内圈没有采用常规的实心腹板或者辐条结构，而是做了全通的中空镂空设计，既减轻了摆件整体自重，也给内部主题造型留出了充足的展示空间，中空区域的边缘做了均匀的圆角过渡，避免3D打印或者注塑成型时出现应力集中开裂的问题。齿轮中空区域的中心位置，设置了一体化的主题造型柱，造型柱上下两端分别和齿轮内圈的顶部、底部做刚性连接，相当于给环形齿轮增加了一道内部支撑筋，有效抵消了环形结构长期放置可能出现的形变，哪怕采用软塑料这类刚性偏低的材料制作，也能保证整体结构的尺寸稳定性。底部的圆形承托底座是整个摆件的安装基准面，底座直径略大于齿轮齿根圆直径，超出齿根圆的部分形成一圈均匀的承托边，既可以让摆件放置在桌面、展台时拥有足够的支撑面积，不会出现侧翻、晃动的问题，也能避免齿轮齿部直接和放置面接触，防止齿尖磕碰磨损。底座和齿轮主体采用同轴心设计，两者的连接位置做了一圈0.5毫米的内凹止口，既可以在分体加工时实现快速定位装配，也能让拼接缝隙更加隐蔽，提升整体外观的完整性。从实际应用场景来看，这类结构既可以作为工业主题展会的纪念伴手礼，也可以放置在机械设计办公室、企业展厅的展示柜中作为工业文化陈设，还可以根据需求更换内部的主题造型，适配不同的活动纪念、品牌展示需求。设计过程中优先考虑了不同加工工艺的适配性，整体结构没有复杂的倒扣和狭小深槽，不管是采用FDM3D打印、光固化3D打印，还是小规模的注塑加工，都不需要设计复杂的侧向抽芯结构，打印时可以直接沿底座平面平放成型，不需要额外添加大量支撑，后续去除支撑的工作量极低，能有效控制单件制作的成本和周期。结构受力层面，环形齿轮的齿部厚度做了针对性加强，齿根位置的圆角比常规传动齿轮更大，因为摆件不需要传递扭矩，不需要考虑齿面接触强度和齿根弯曲疲劳强度，更大的圆角可以进一步降低成型过程中的内应力，避免搬运、摆放过程中齿部发生断裂。内部主题造型和支撑柱的连接位置也做了三角加强筋过渡，不会出现造型细小部位一碰就断的问题。整体的安装边界完全由底部底座决定，只要放置面的平面度满足常规桌面要求，就可以稳定放置，不需要额外的固定件或者安装孔，摆放和移动都非常灵活。
