手持便携微型电压检测探头结构

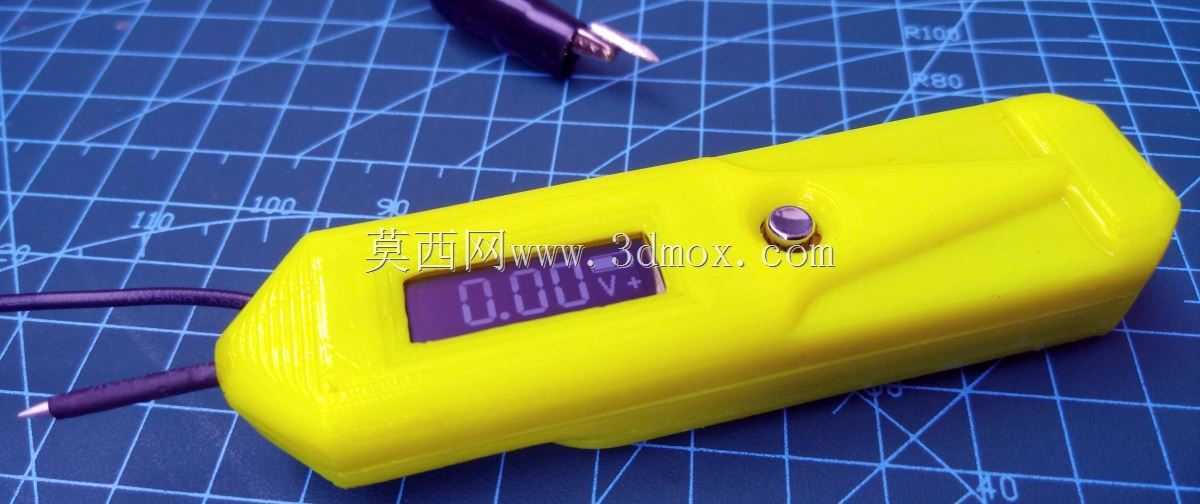

该结构面向现场电路检修、实验台快速测压与小型电子装置调试场景，采用单手握持的笔式探头形态，将探针、显示窗口、操作按键与内部电路仓整合在同一壳体内，减少外接表笔与主机之间的连线牵绊。实际使用中，检测人员可直接用拇指按压顶部按键，前端金属探针接触待测焊点或端子，读数区域位于壳体上表面靠近视线的位置，适合在配电柜、线束台架、样机调试板等空间受限位置完成点测。

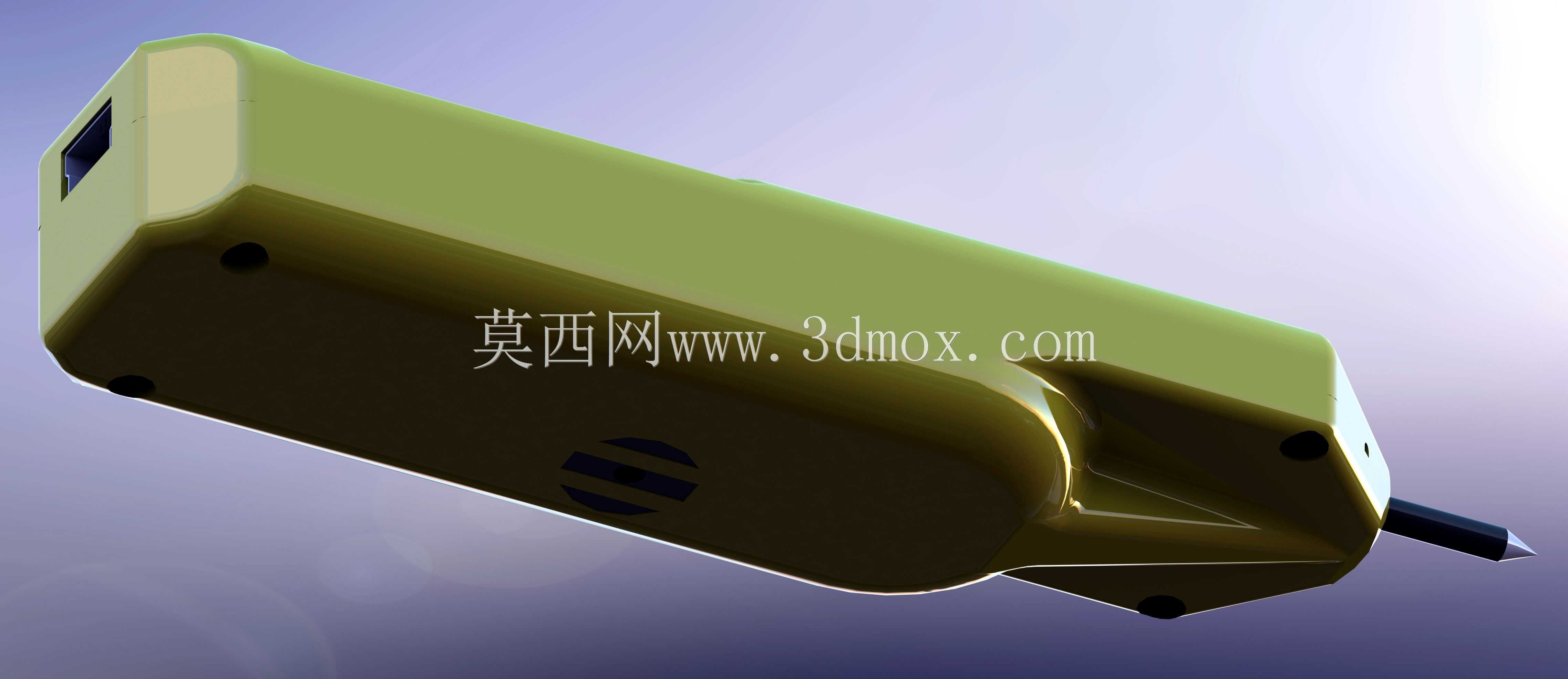

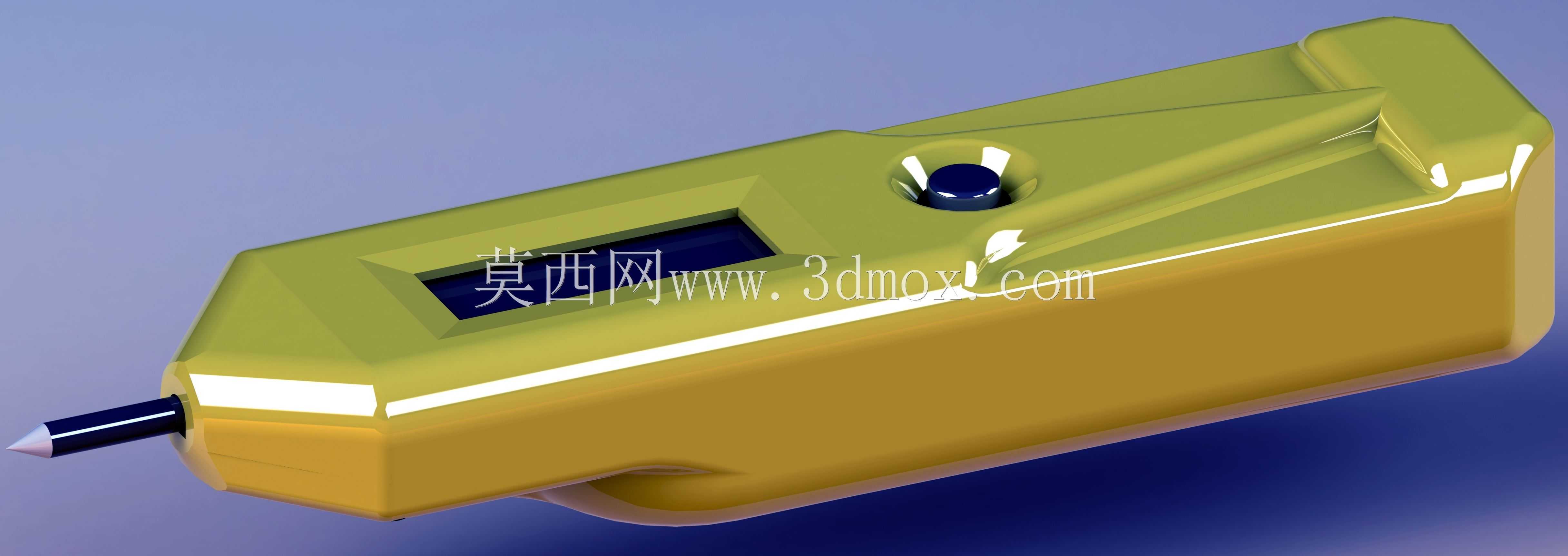

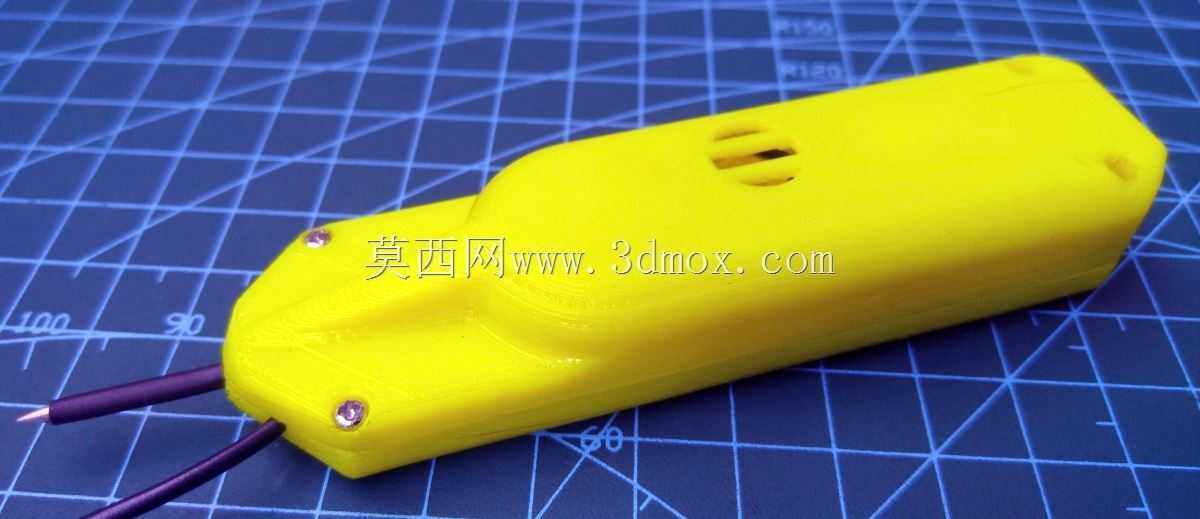

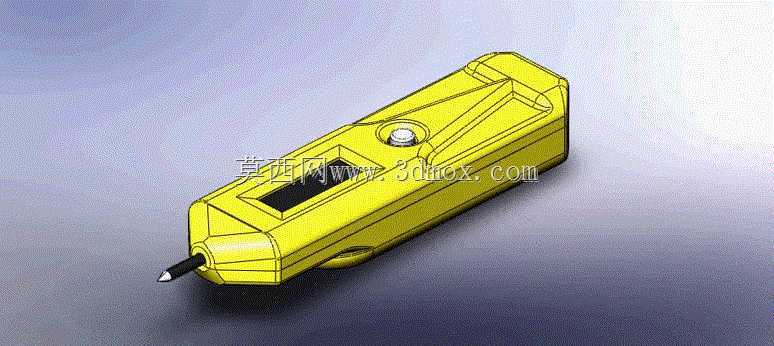

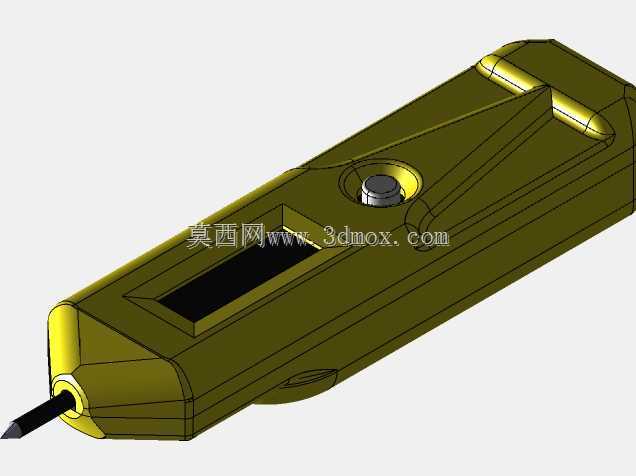

功能布局上，前端锥形探针座承担定位与绝缘过渡，探针伸出长度控制在既能可靠接触测点、又不易误碰相邻导体的范围内；壳体中段为主要显示与操作区，上表面开设矩形显示窗，周边做下沉边框，便于透明视窗或面板贴合；顶部圆形按键位置对应拇指自然落点，按压行程短，适合单手反复触发。壳体侧面预留内凹造型，既增强握持防滑性，也为内部PCB固定柱、电池仓或卡扣连接提供结构壁厚。

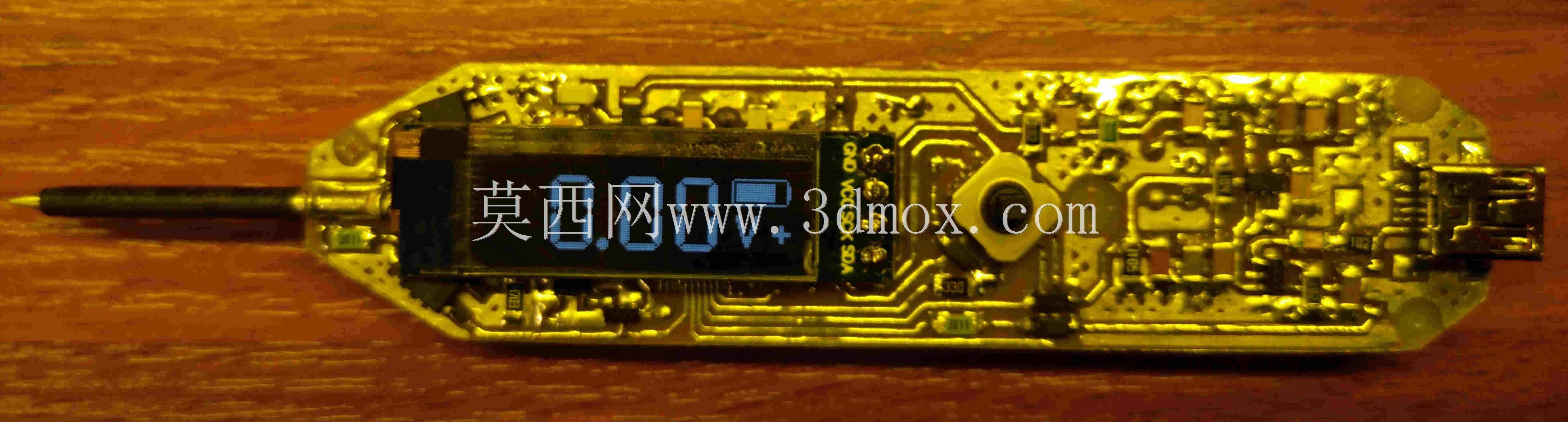

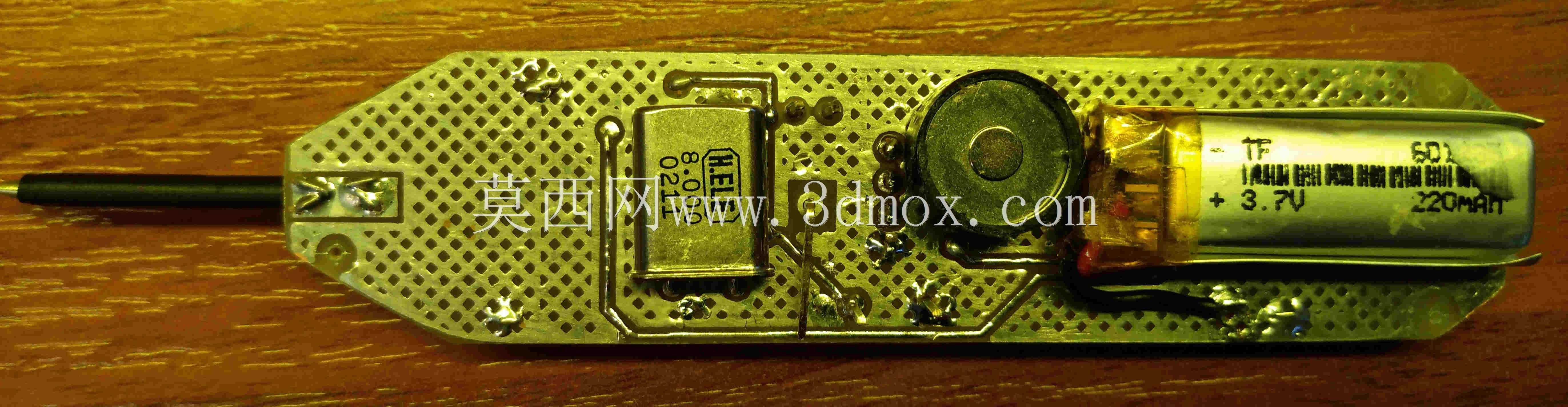

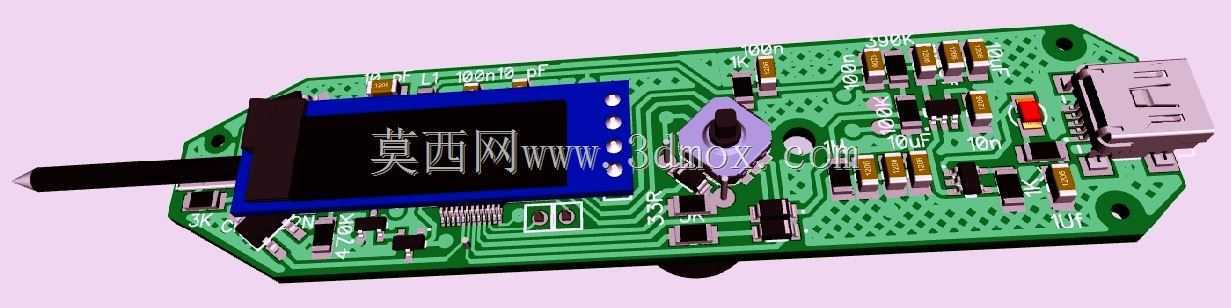

设计思路重点在于便携性与防护性的平衡。外壳采用上下对合形式，边缘连续闭合，可在分模面处设置止口与螺钉柱，提高装配后的整体刚性；前端探针区域做收窄处理，便于伸入密集元件之间；尾部则保留较宽的握持截面，降低长时间手持疲劳。内部空间按照探针连接端、主控板、显示模块和供电区域依次排布，关键开孔与显示窗位置需与电路板元件高度匹配，避免装配后出现视窗偏移或按键卡滞。

从安装边界看，外形呈长条块状，整体占用空间小，不需要固定安装面，可随工具包携带；若用于配套治具，也可依托壳体侧面平面进行临时定位。结构建模时需重点控制探针轴线与壳体中心的同轴度、上下壳配合间隙、显示窗到PCB表面的安全距离，以及按键帽与壳体开孔之间的活动余量。对于需要经常接触低压测点的场景，该结构还应在探针根部保留足够绝缘距离，壳体棱线做圆角过渡，以提升握持舒适度并降低跌落时的应力集中。
