户外连体圆形塑料桌凳组合结构设计

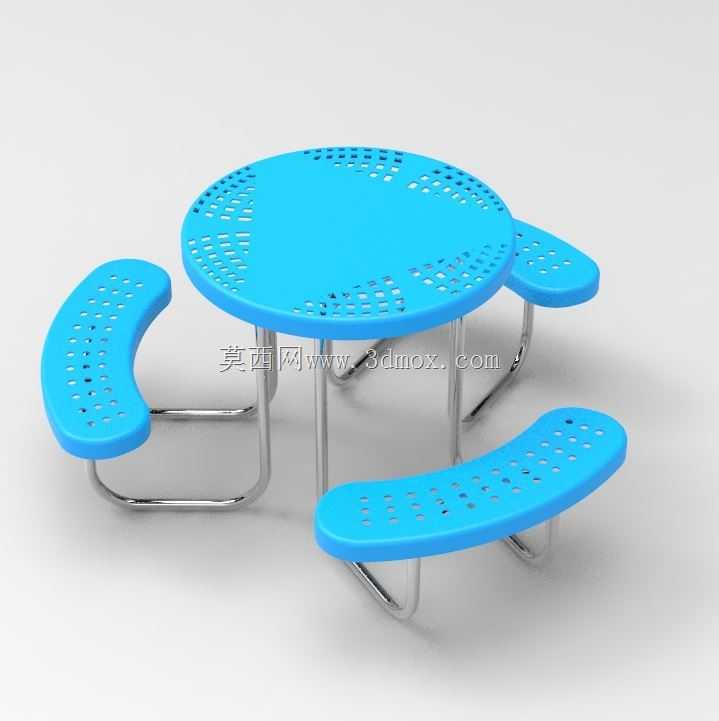

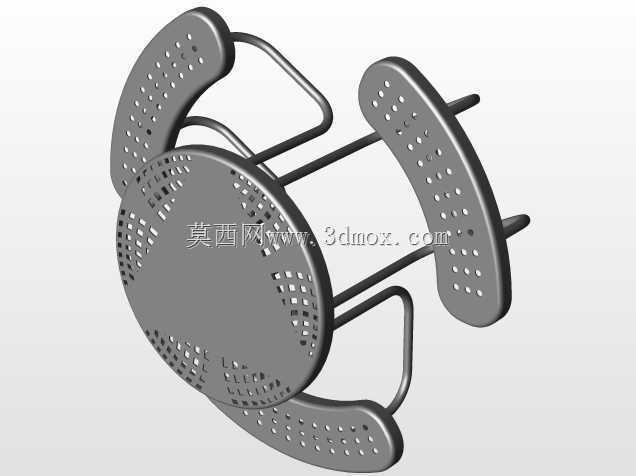

这款连体圆形桌凳采用桌面与三个弧形凳面一体化布局的结构形式，整体支撑框架选用弯折成型的金属圆管，所有凳体与桌面的受力载荷最终通过管架传导至地面，无需额外固定件即可保持稳定。桌面与凳面均采用带密集镂空孔的塑料件设计，镂空区域并非均匀满布，而是沿构件轮廓呈渐变排布，既可以在雨天快速排走表面积水，也能减少塑料原料用量，同时降低户外强风环境下的整体风阻。三个弧形凳面围绕圆形桌面呈120度均布，凳面弧度贴合人体就坐时的腿部活动范围，相邻凳面之间预留充足进出空间，使用者无需挪动整体结构即可从三个方向入座。金属支撑腿采用多段弯折工艺，每段管材同时承担桌面与对应凳面的支撑作用，管架之间无多余横向连杆，腿部活动区域无遮挡，就坐时不会出现磕碰膝盖的问题。塑料构件与金属管架的连接位置预设内嵌安装位，装配时无需在塑料外观面外露紧固件，既保证外观整体性，也避免户外使用时紧固件生锈污染塑料表面。整体结构的占地边界由三个凳面的外端轮廓决定，圆形桌面直径小于三个凳面外端围成的外接圆，摆放时无需预留额外的凳体后移空间，适合校园食堂户外就餐区、公园休息点、景区临时餐饮点位这类空间紧凑的公共区域使用。从结构受力角度看，圆形桌面的载荷沿周向均匀分散到三根主支撑腿上，每个凳面的载荷直接传递至对应侧的管架分支，不会出现单侧载荷集中导致的架体变形。塑料件的边缘均做圆弧过渡处理，无尖锐棱角，公共场景使用时可降低磕碰伤害风险。金属管架的底部接触端做平整切面处理，放置在平整硬质地面上可保持四接触点同时受力，不会出现晃动。镂空孔的孔径控制在不会卡滞随身小物件的尺寸范围内，同时保证座面有足够的支撑面积，长时间就坐不会出现明显的局部凹陷。
