VEXIQ竞赛用升降抓取机器人结构设计

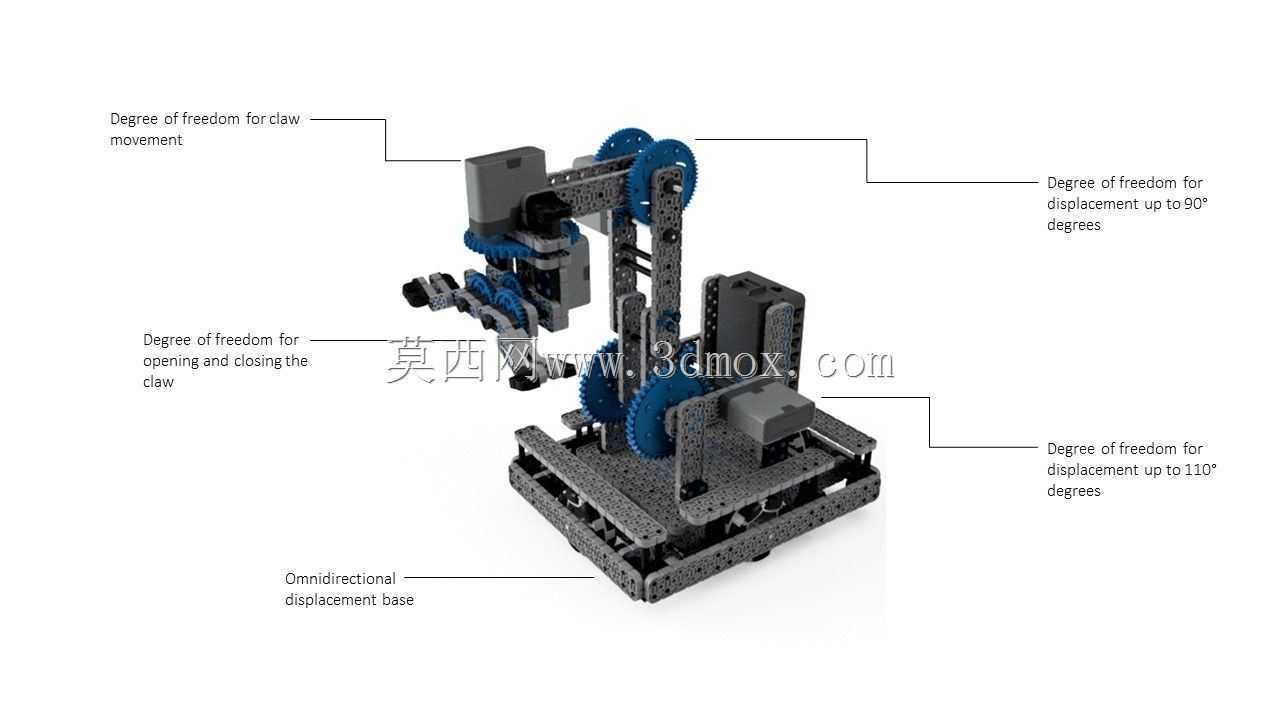

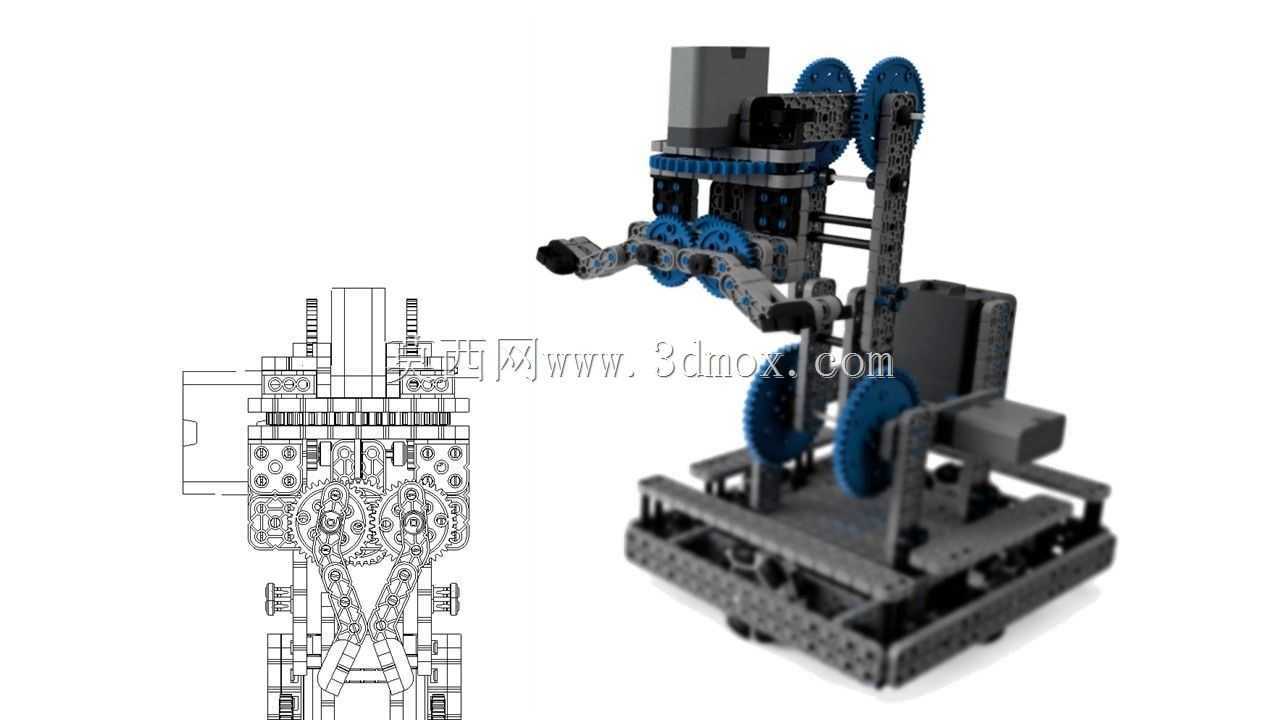

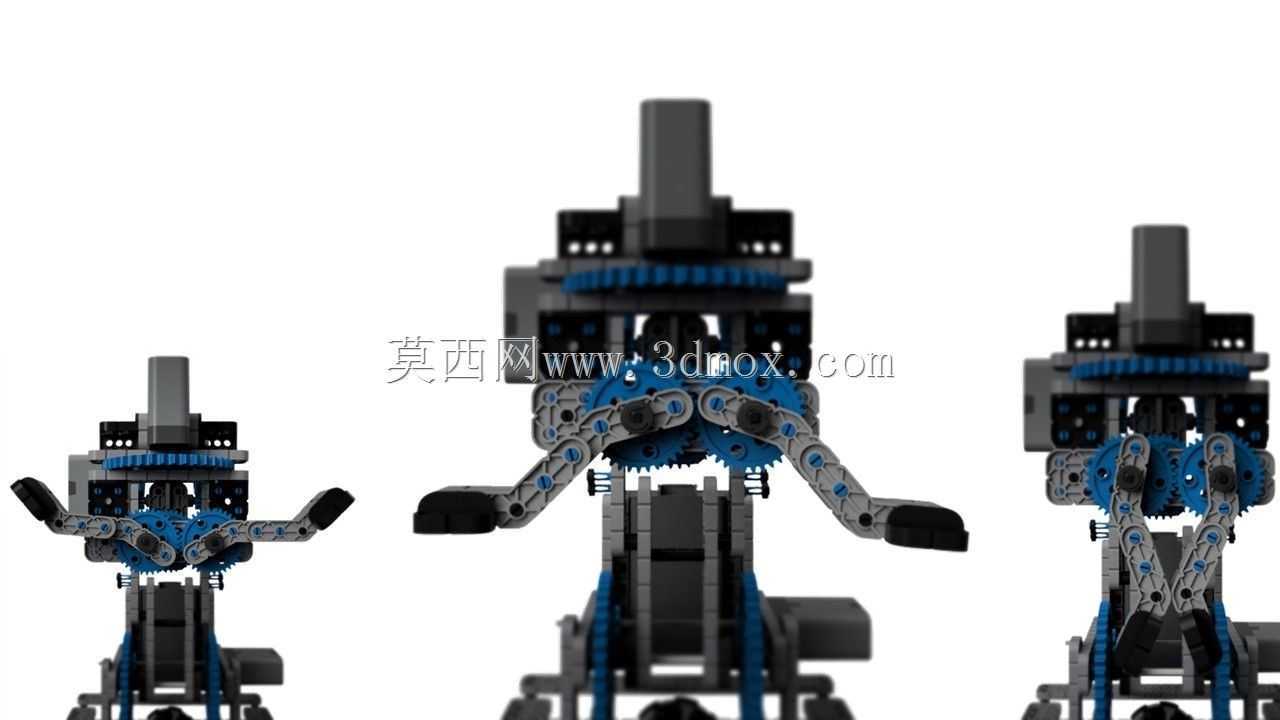

该套机器人结构围绕VEX IQ赛事的任务需求搭建，整体采用孔梁拼接的框架式底座，底座四周预留标准拼接孔位，可直接加装传感器、配重块或者拓展支架，适配不同赛场的边界尺寸要求。底座上方布置两组大直径传动齿轮，通过齿轮啮合将动力传递至竖直升降立柱，立柱采用多层孔梁叠装的导向结构，升降过程中两侧同步带轮随动，避免立柱出现侧向偏移或者卡滞。前端执行器为双夹爪结构，夹爪通过十字轴与舵机输出端连接，开合行程覆盖赛事常用的道具尺寸，夹爪接触面预留橡胶件安装位，可增大抓取摩擦力，防止光滑道具在转运过程中脱落。整套结构的动力走线全部沿梁体内侧的孔位排布，线束通过扎带固定在框架上，不会随升降、夹爪动作产生拖拽干涉。从实际赛事应用场景来看，这类机器人主要用于青少年工程技术竞赛，完成场地内道具拾取、堆叠、定点投放等任务，结构设计优先考虑拆装维护效率：所有传动部件均采用标准销钉连接，无需额外粘接或者焊接，参赛选手可根据赛前测试的任务路线，快速调整夹爪开合角度、升降行程以及底座配重位置。底座的轮组安装位采用对称布局，可根据场地地面摩擦力更换不同直径的驱动轮，轮距调整范围覆盖常规赛场通道宽度，转向时不会剐蹭场地边界。升降立柱的顶端预留拓展安装孔，可加装任务所需的勾取、推挡附件，无需改动主体传动结构。齿轮传动组的中心距严格按照标准孔位匹配，啮合间隙控制在合理范围，既不会因间隙过大出现传动回差，也不会因过紧导致运转阻力增大。夹爪的舵机安装座采用嵌入式设计，舵机外壳与梁体贴合，四周通过销钉限位，高速运转时不会出现松动移位。整体结构的重心集中在底座中部，升降臂升至最高位置时，整机仍保持足够的防倾覆余量，可满足快速移动、急停转向等动作的稳定性要求。
