机器人用3D打印全向轮结构设计

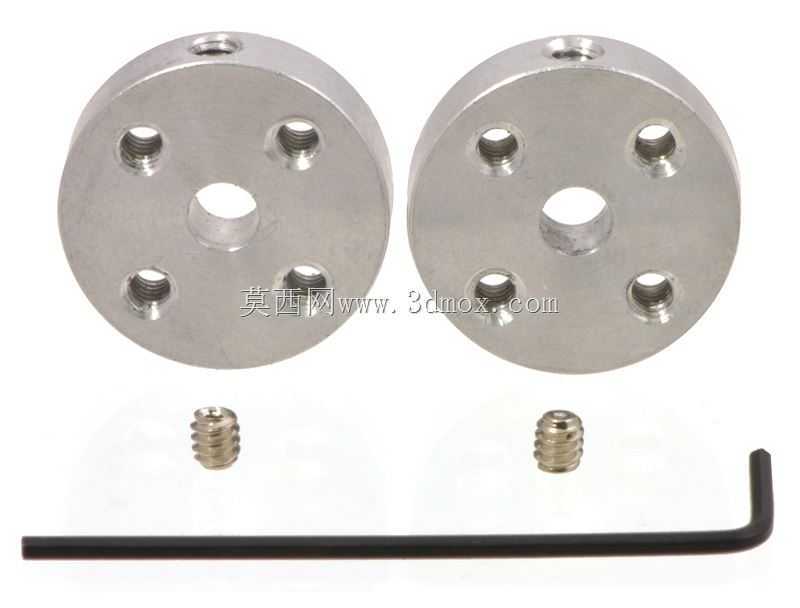

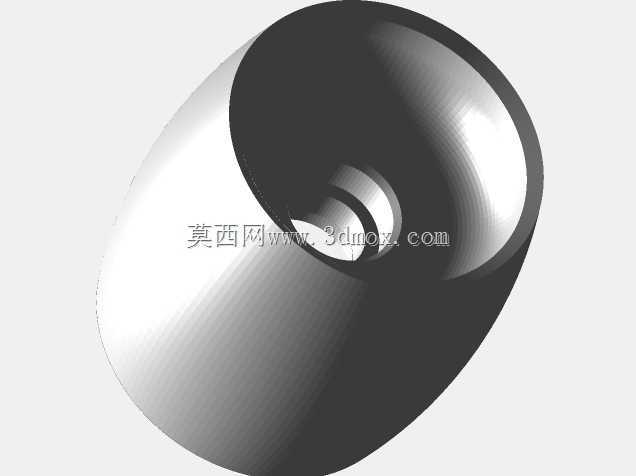

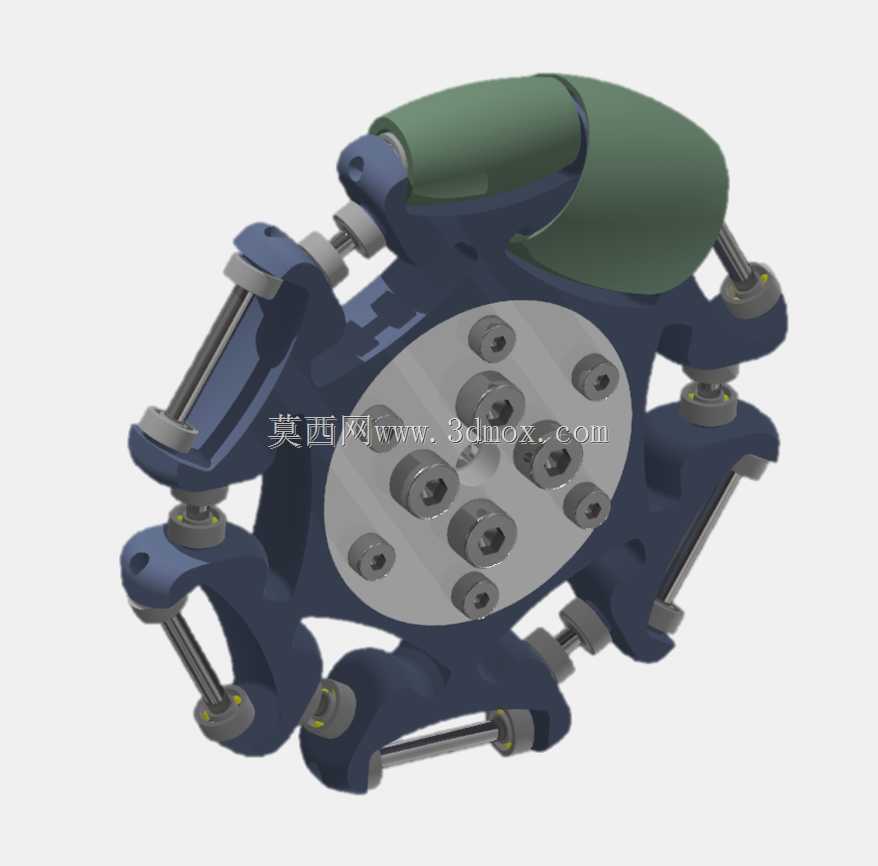

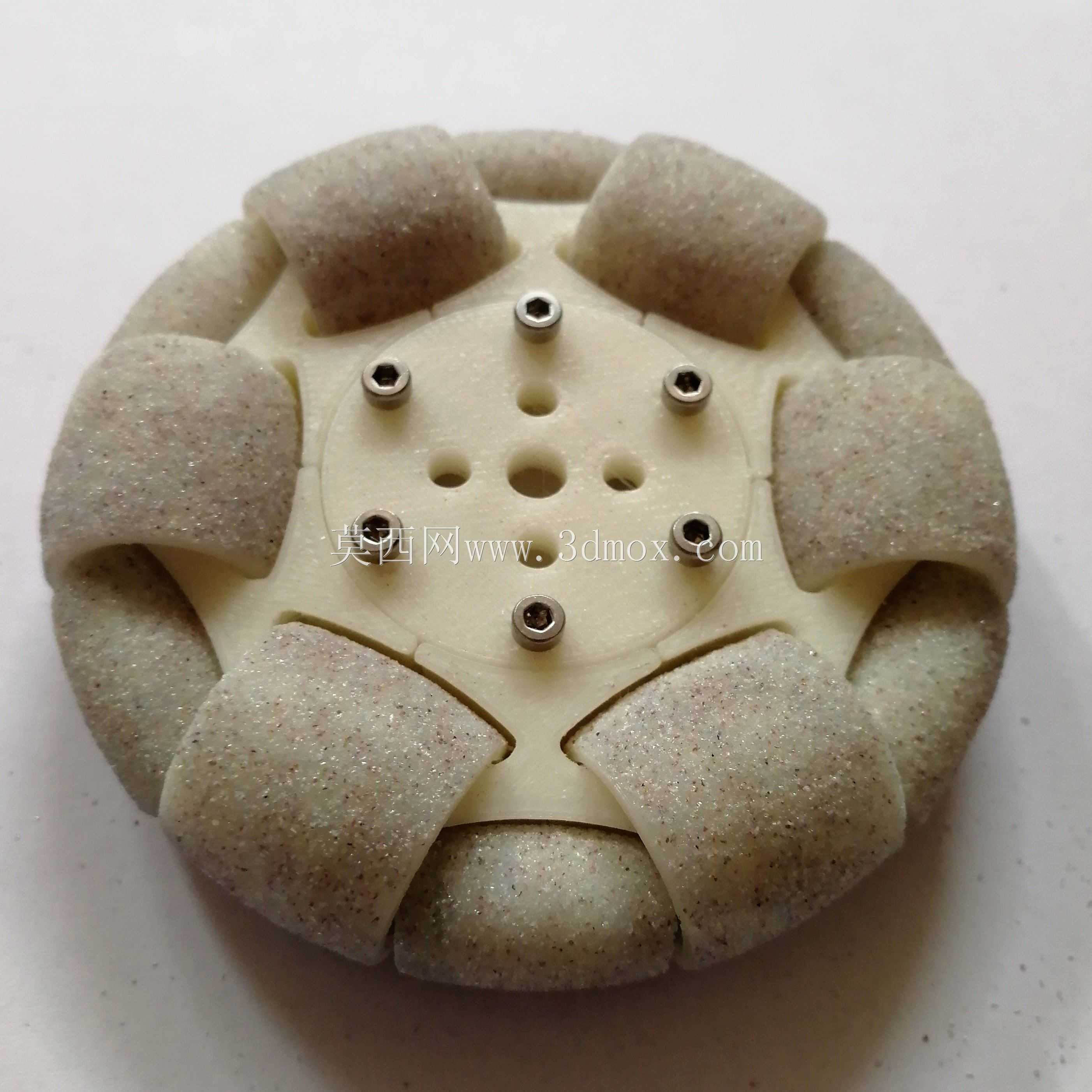

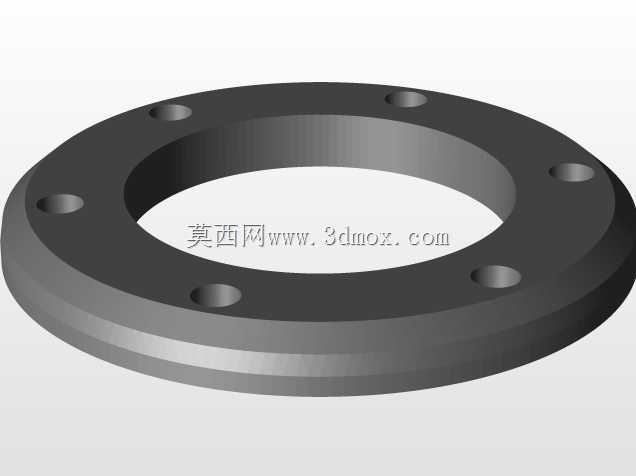

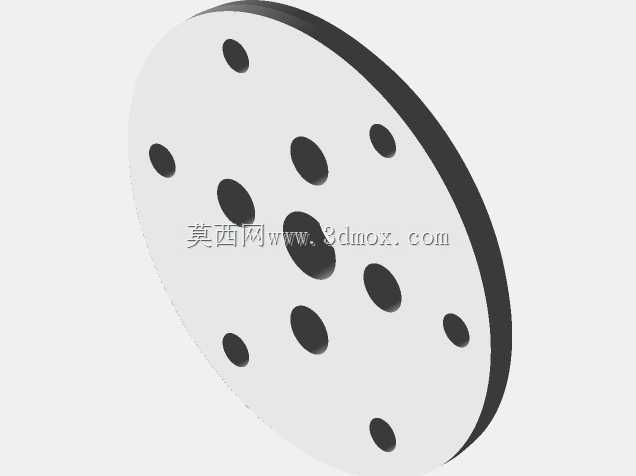

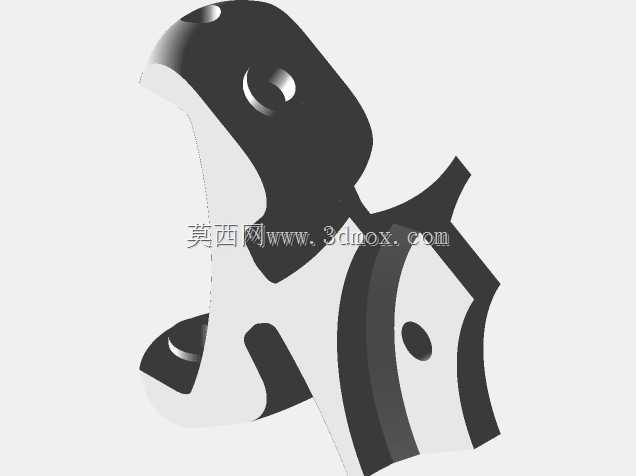

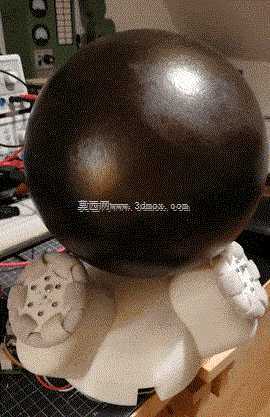

该全向轮主要面向小型移动机器人、AGV底盘、教学竞赛机器人等场景，可实现平面内任意方向的平移与原地转向，无需传统差速底盘的转弯半径，在狭窄仓储分拣、实验室物料转运、机器人竞赛场地中，能大幅提升底盘的运动灵活性与空间利用率。轮体采用分体式设计，轮毂为中心承载件，周向均匀布置多组从动辊子，辊子轴线与轮毂主轴线呈45度夹角，这种布局让轮子在主动旋转输出周向驱动力的同时，辊子可沿自身轴线自由滚动，抵消侧向滑动阻力，三个或四个该轮组组合后，即可通过不同轮速与转向的配合，完成全向移动动作。从安装边界来看，轮毂中心预留了适配Pololu轮毂的安装孔位，配套需使用6根直径2mm、长度分别为21.5mm与9mm的轴件，以及4个内径2mm、外径5mm、厚度2mm的轴承作为辊子回转支撑；设计时已预留轴承安装位与轴的穿装孔，装配后辊子转动间隙可控，不会出现轴向窜动。轮毂上的多个沉头孔用于安装固定螺丝，将轮毂与驱动电机输出端锁紧，保证扭矩传递的同轴度，避免高速运转时出现轮体跳动。设计过程中优先考虑了3D打印的工艺可行性，轮毂与辊子均采用无支撑或少量支撑的打印取向，辊子表面的弧形轮廓直接成型，无需二次机加工；选材上可使用PLA、PETG等常用打印耗材，辊子表面的磨砂质感能提供足够的地面摩擦力，在平整桌面、PVC场地、薄地毯等表面都能稳定输出驱动力，不易打滑。结构上没有复杂的倒扣或薄壁危险截面，轮毂的辐条式构型在保证整体刚性的同时减轻了自重，降低驱动电机的负载惯量，对小型直流减速电机十分友好。辊子与轮毂之间的间隙经过反复校核，既不会因间隙过小导致转动卡滞，也不会因间隙过大造成运动虚位，实际运行时辊子随动顺畅，底盘运动控制精度更容易保证。该结构也可根据底盘负载需求调整打印填充率，负载较小时降低填充率进一步减重，负载稍大时提高填充率或更换更高强度的耗材，适配不同的项目需求。
