金属芯轴类XY运动打印执行构件

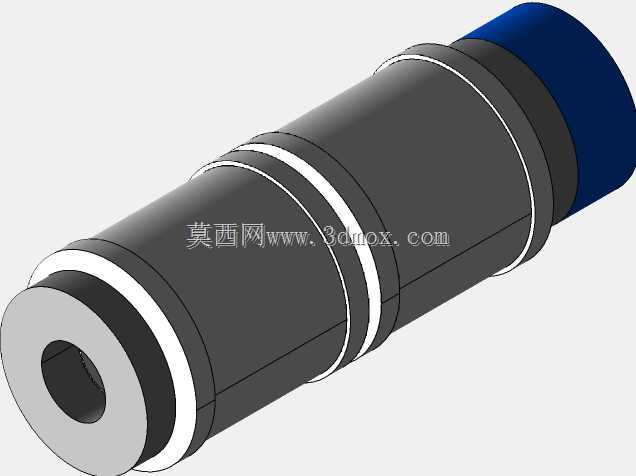

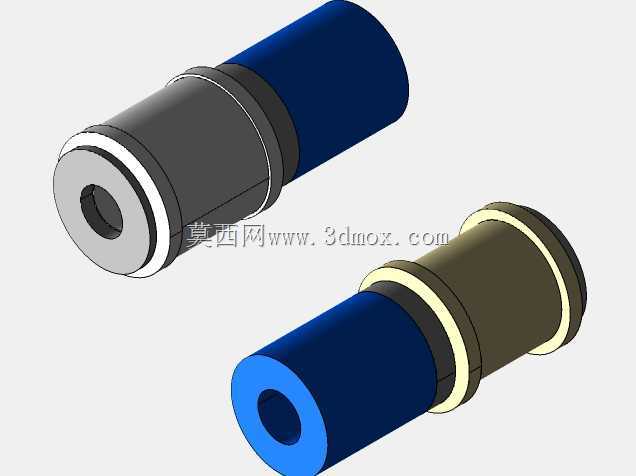

该构件的结构形态呈现为阶梯圆柱组合体，主体由多段不同直径的圆柱段同轴衔接而成，外圆表面设置多道环形凹槽，可用于安装密封件、定位挡圈或轴承内圈，端部预留中心通孔，既能够减轻构件自重，也可为冷却介质、线材或传感线路提供穿行通道。从安装边界看，各轴段直径与长度形成明确的轴向定位关系，装配时可依靠轴肩完成相邻零件的轴向限位，减少额外调整垫片的使用；外圆圆柱面可作为旋转或直线运动的支承基准，与直线轴承、衬套或导向套配合时，能够保证运动过程中的同轴度与重复定位精度。这类轴式执行构件常见于需要紧凑布置运动链路的XY平面传动场景，尤其适合安装空间受限、要求构件自身具备较高刚性的设备内部。在实际运行中，构件不仅承担传递运动的作用，还需承受打印头快速启停带来的惯性载荷，因此各段过渡位置均采用圆滑衔接，避免应力集中在直径突变处，长期往复运动下也不易出现疲劳变形。设计思路上没有采用复杂的异形壳体，而是以回转体作为基础形态，目的在于降低加工与装配难度：外圆可通过一次装夹完成车削，保证各段之间的位置精度；环形槽的宽度与深度按标准件尺寸预留，现场装配时可直接选用市售挡圈与密封件，无需单独定制非标辅件。端部蓝色段可作为驱动连接端，与联轴器、带轮或同步轮对接，将旋转运动输入后转化为执行端所需的进给动作；另一端的中心孔则可用于安装喷嘴、加热块或检测元件，使动力传输与功能执行集中在同一轴线上，缩短传动链并减小背隙。在XY运动平台中，该构件可与导轨、滑块及支架组合使用，轴肩确定执行件的悬伸长度，环形槽约束轴承与连接件的轴向窜动，中心孔兼顾走线与冷却需求，从而在有限空间内实现稳定的平面定位与打印作业。对于结构设计人员而言，建模时应重点控制各轴段的同轴度、槽位间距以及端面与轴线的垂直度，这些尺寸直接影响后续装配后的运动平顺性；选型时则需结合负载、行程与运动速度核算轴径，避免因刚性不足导致执行端振动，进而影响成型质量。
