微缩里翁安提里翁斜拉桥结构

这个微缩斜拉桥结构对应希腊里翁—安提里翁跨海大桥，按1:1000比例压缩后，可用于展厅科普、工程教学沙盘、城市交通主题展示，也能作为3D打印结构验证件，检验长跨桥梁在小尺度下的杆件成型、索面布置和整体装配稳定性。

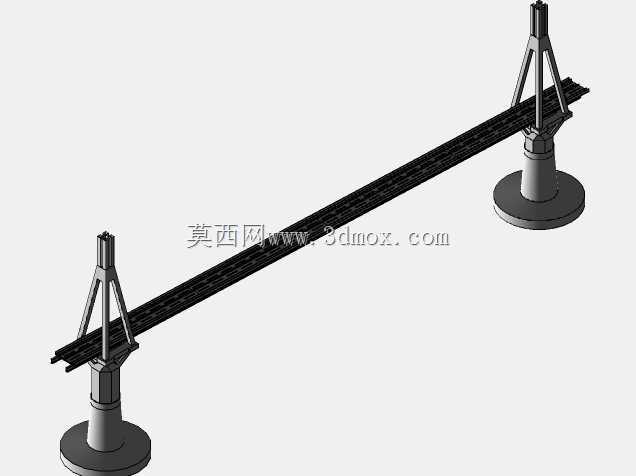

模型保留了多塔斜拉桥的核心受力关系：桥面梁体沿纵向贯通，桥塔从桥面上方竖立，斜拉索呈扇面从塔柱向两侧桥面分散，把桥面荷载传递到桥塔，再由桥塔向下传入基础。微缩状态下，索体不再按真实钢缆单独制作，而是与桥塔、桥面形成简化的受力表达，重点呈现拉索间距、索面倾角和塔梁相对位置，避免小比例模型因索件过细而断裂。

外形边界上，桥长方向是主要安装尺寸，横向宽度由桥面和两侧护栏决定，竖向高度由桥塔控制。布置沙盘时，需要在桥两端预留引桥或岸线连接空间，桥下净空要满足水面、船舶或道路层的摆放；若放入透明展示盒，塔尖与盒盖之间应保留安全间隙，防止搬运时顶端受力折断。

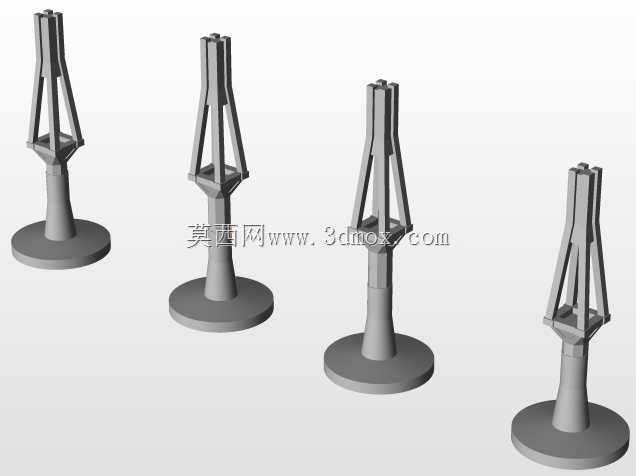

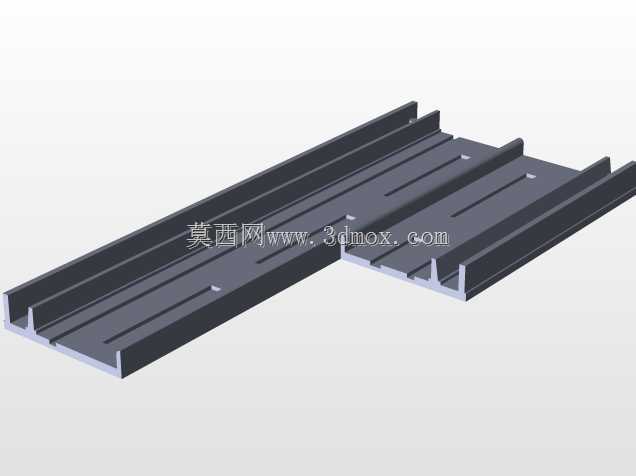

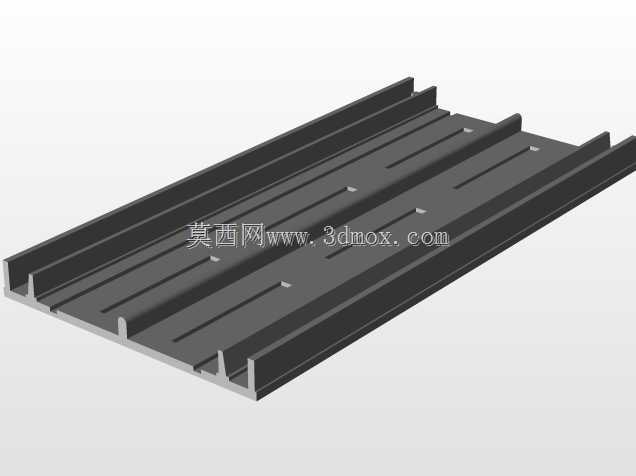

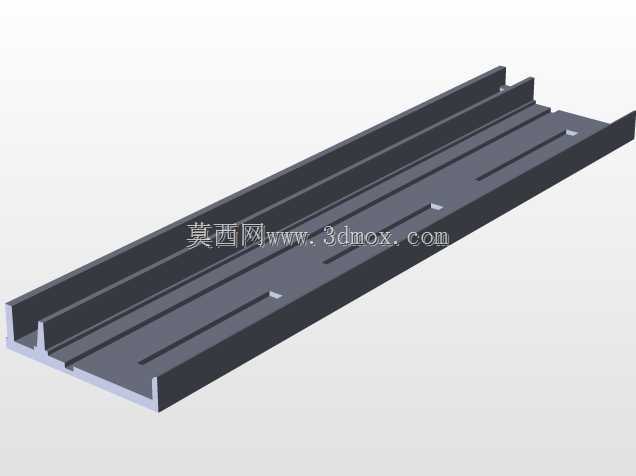

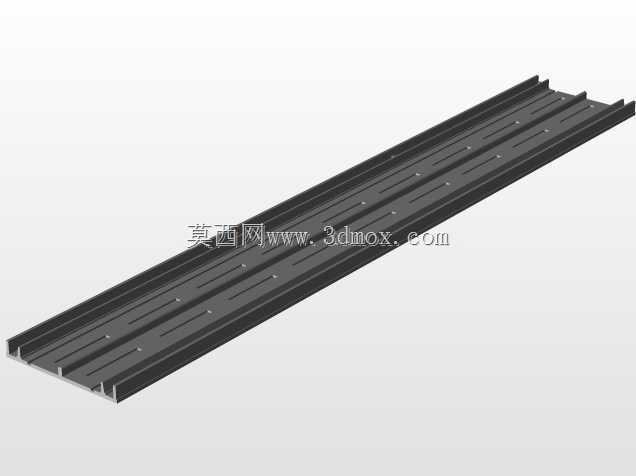

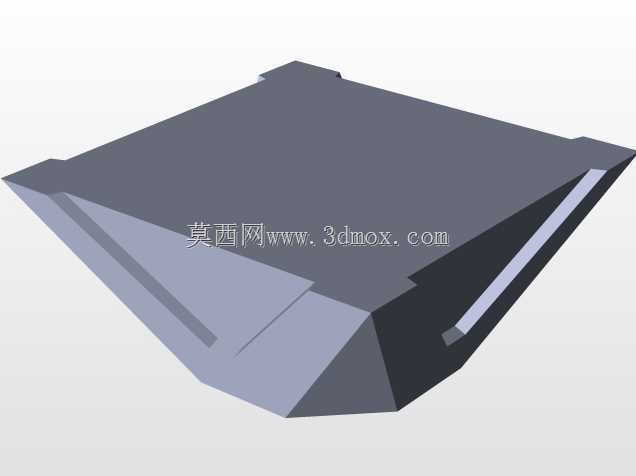

设计思路围绕“识别度”和“可打印性”平衡。真实桥梁的深水基础、沉井、阻尼构造在1:1000尺度下会退化为微小凸点，因此模型把视觉重点放在桥塔轮廓、斜拉索节奏和桥面连续性上。桥塔与主梁连接处做了加厚过渡，避免层间打印时出现薄弱截面；桥面边缘保留线性栏杆或边梁特征，使长桥在俯视角度下仍有清晰边界。

从结构工程角度看，这类模型不是简单按图纸缩小。真实斜拉桥要考虑风振、地震位移、温度伸缩和船舶撞击，微缩件则更关注打印方向、支撑去除和拼装定位。桥塔若竖直打印，层纹方向与受力方向一致，侧向抗折能力较弱；若改为卧式打印，又需要为塔柱和拉索交接区添加支撑。实际制作时可把桥塔、主梁分段输出，在塔梁交接处设置定位面，用胶接或卡扣完成总装。

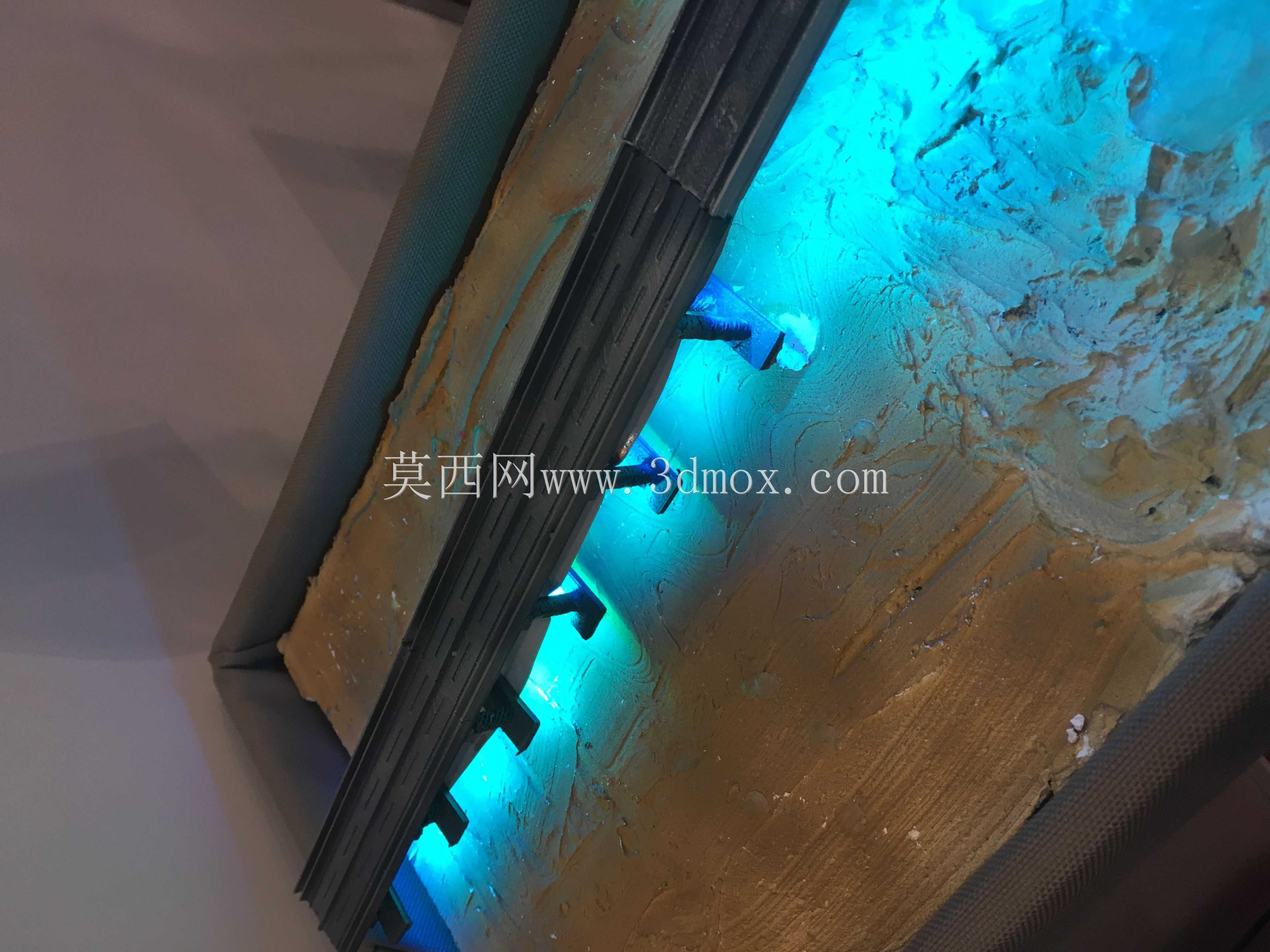

应用场景不同，细节取舍也不同。教学展示需要让观众一眼看懂多塔斜拉桥的传力路径，因此拉索排列要规整；展会陈列则更重视整体轮廓和灯光效果，可在桥面下方预留灯槽，模拟夜间通车照明；若作为结构竞赛参考件，还可进一步调整塔高、跨径和索距，比较不同斜拉布置对视觉刚度的影响。

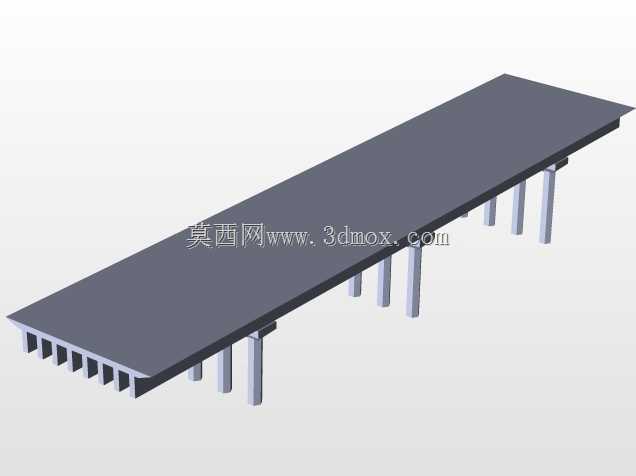

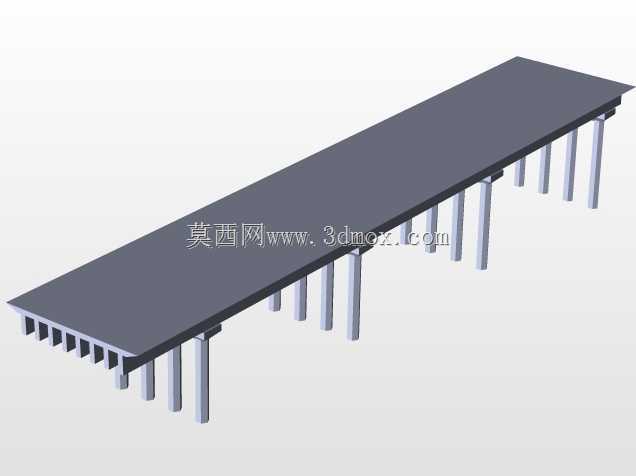

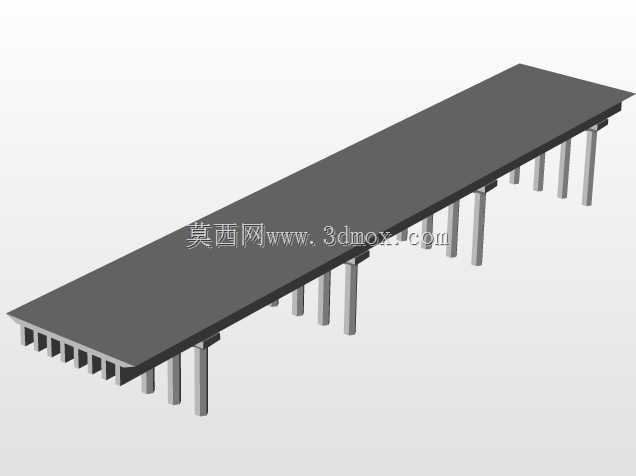

模型的岸侧连接段也值得注意。里翁—安提里翁大桥两侧连接陆地，微缩场景中桥台不能直接悬空结束，需要给出道路、护岸或地形过渡，否则长桥会显得漂浮。基础部分可简化成墩座和抛石区，用颗粒纹理表现水下基础防护，既不增加细小易损件，又能补足工程真实感。

整体来看，该模型把大跨度桥梁的空间关系压缩到可桌面展示的尺度，适合结构设计者快速沟通桥型方案，也适合3D打印从业者练习细长杆件、薄壁桥面和多组件装配。制作时应优先保证塔柱垂直、主梁顺直和拉索对称，再根据展示需求追加表面分色、航道水面或引桥道路。
