便携式蓝牙读卡终端结构设计方案

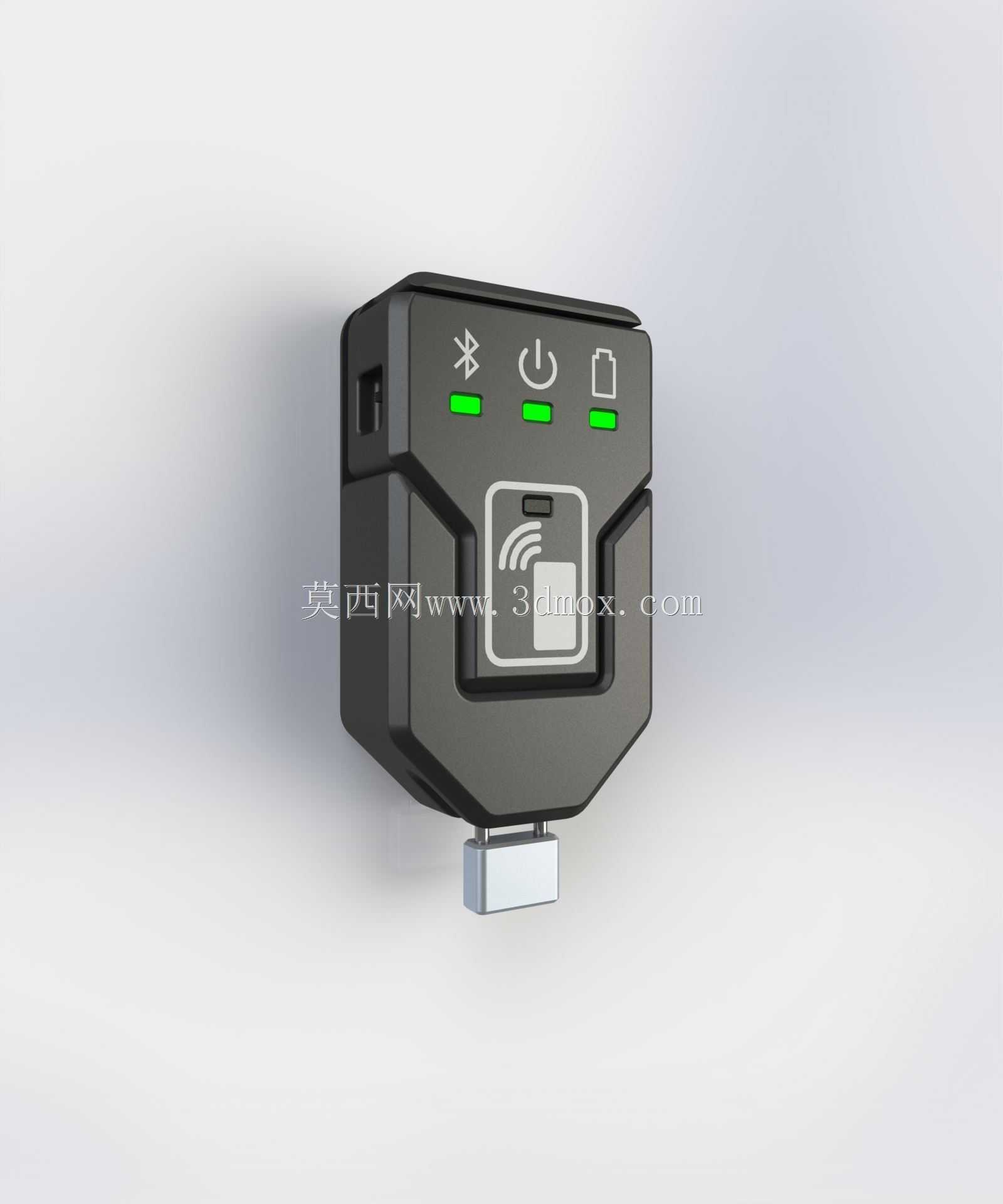

该读卡终端采用直插式USB-A公头作为物理连接接口，整体外壳为多边形切角造型，主体轮廓接近方形，边角做斜切处理以降低跌落时的应力集中。正面面板集成三个状态指示灯与两枚实体按键，从左至右分别对应蓝牙连接状态、电源通断、电池电量提示，按键采用凸起式硅胶结构，按压行程约0.8mm，盲操作时可通过触感区分功能。面板中部蚀刻非接触式读卡标识，内置射频读卡天线位于标识正下方，天线与外壳内壁预留0.5mm间隙，避免塑料壳体中的碳粉成分干扰射频信号。

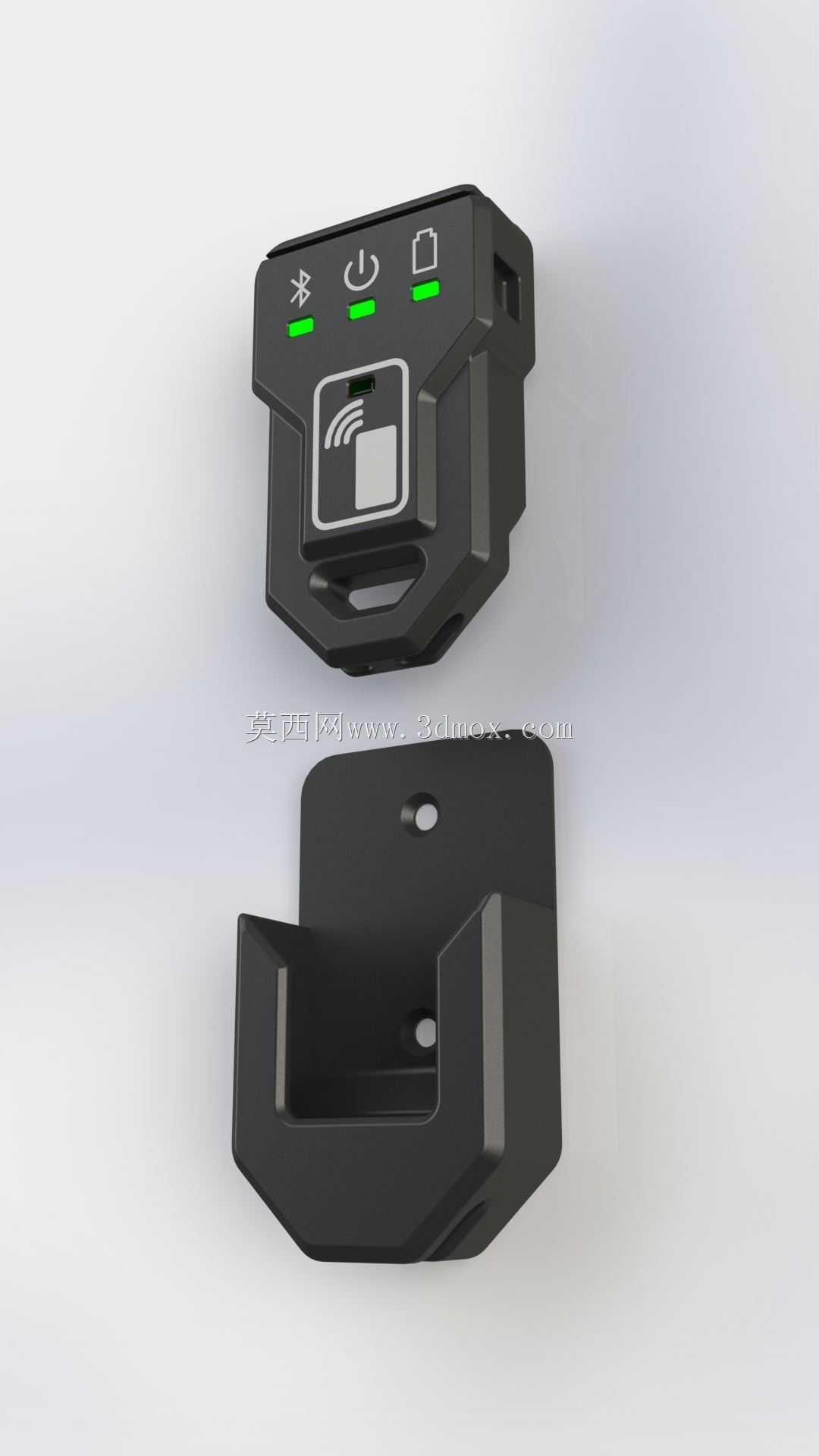

设备底部的USB接头采用隐藏式直出结构，接头根部做加厚包胶处理，可承受至少5000次插拔弯折而不出现芯线断裂。机身背部预留挂绳孔位，可搭配防丢挂绳在仓储盘点、巡检作业场景中使用，避免设备从手中滑落。整机外壳采用上下扣合结构，分型线设置在侧面斜切面上，装配后无明显外露螺丝，仅在底部USB接头两侧隐藏两颗固定螺丝，拆卸时需先撬开端部的装饰塞。

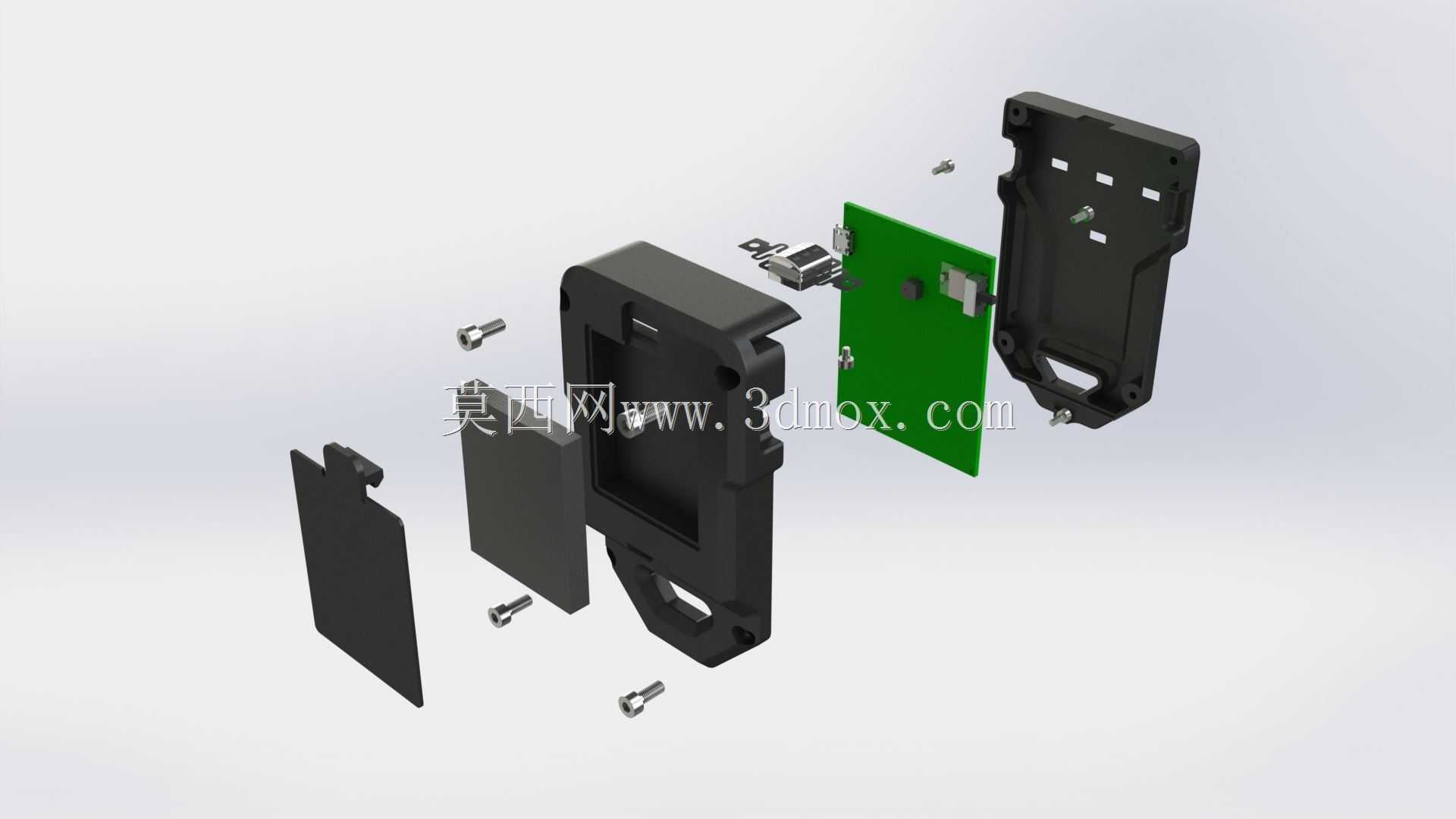

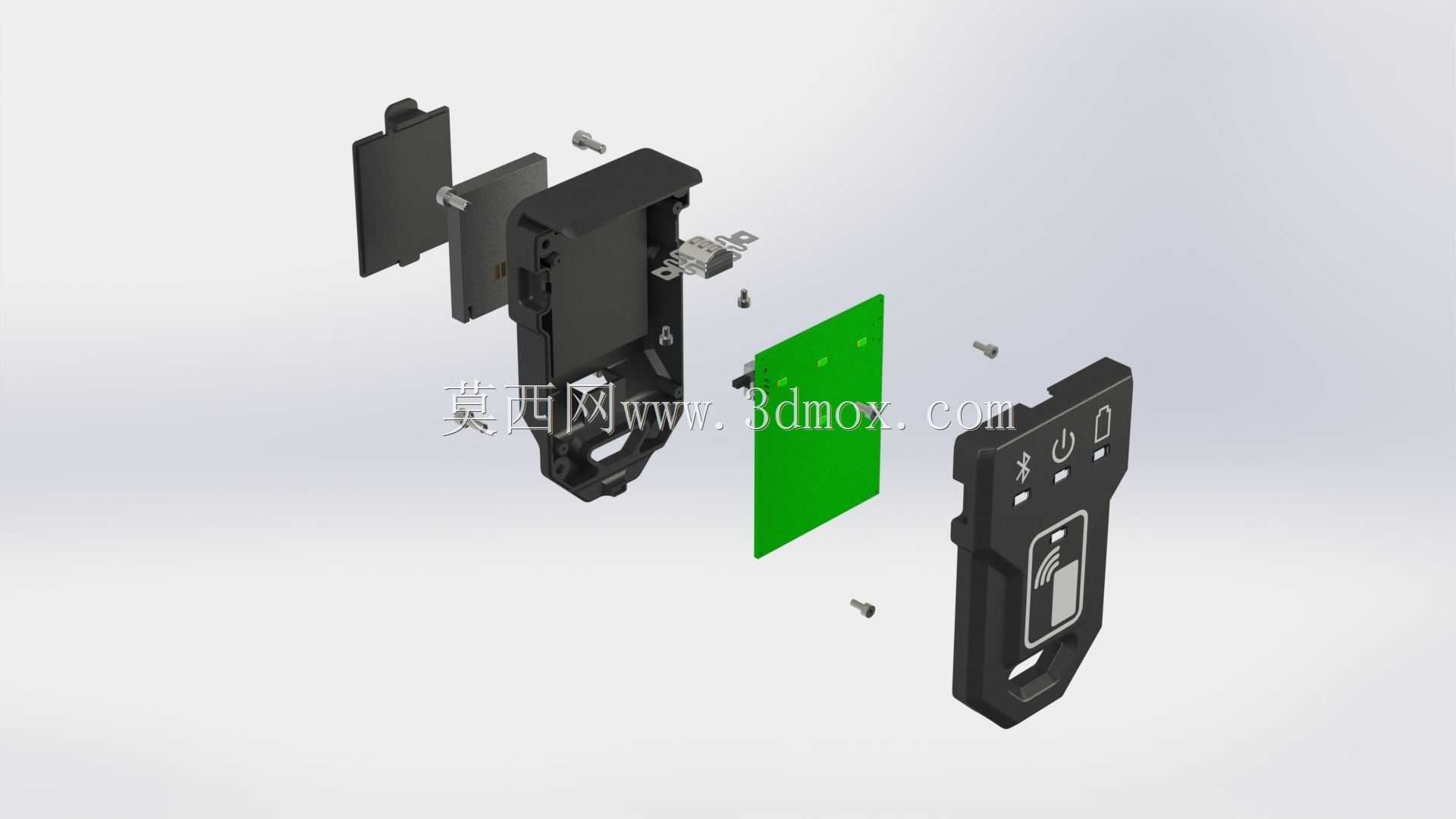

内部电路板采用四层PCB设计，蓝牙模块与读卡射频模块分别布置在板卡两端，中间通过接地铜箔做电磁隔离，避免两个高频模块互相干扰。电池仓位于PCB与背面外壳之间，适配薄型锂聚合物电池，电池与壳体之间粘贴泡棉胶层，既可以固定电池，也能在设备受到冲击时起到缓冲作用。

在实际应用中，该设备可直接插在工控机、笔记本的USB接口上取电通讯，也可通过内置蓝牙与手持PDA、手机配对，脱离有线连接使用。非接触读卡区域支持常见的IC卡、NFC标签读取，适合仓储货位标签盘点、设备巡检点签到、门禁身份核验等场景。设备正面的大尺寸按键与高对比度指示灯，专门针对光线昏暗的机房、夜间户外巡检场景设计，操作人员戴薄手套也可准确按压。

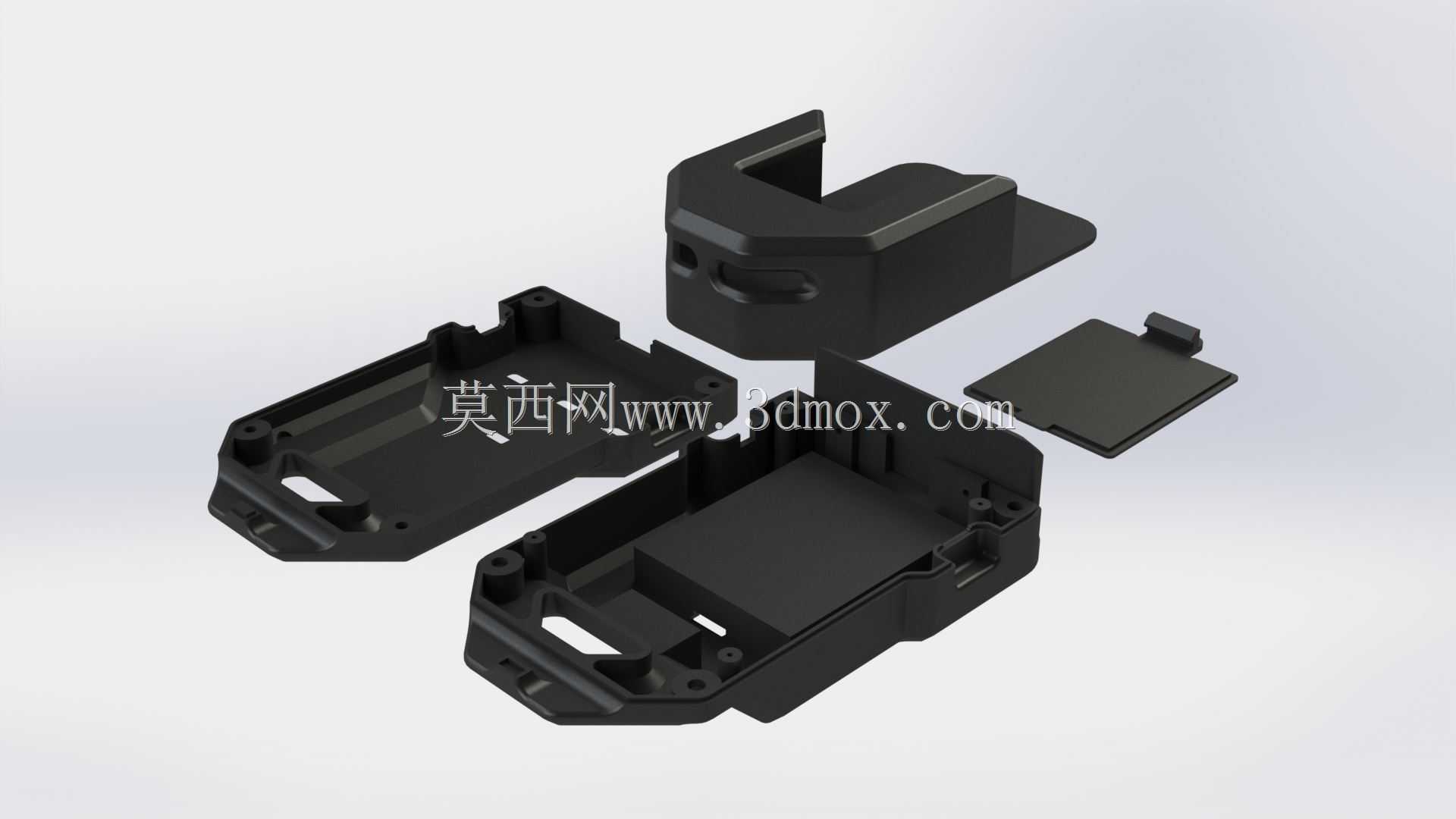

结构设计阶段重点控制了整机厚度，USB公头与机身主体的衔接处做台阶避让，插入设备USB端口时不会遮挡相邻接口。外壳壁厚均匀控制在1.8mm，加强筋分布在螺丝柱周边与按键支撑位置，既保证壳体刚性，也避免注塑成型时出现缩痕。所有塑料部件均采用统一拔模斜度，上下壳的扣位沿周向均匀分布，装配时无需额外工具即可完成预固定，后续打螺丝工序可快速定位。
