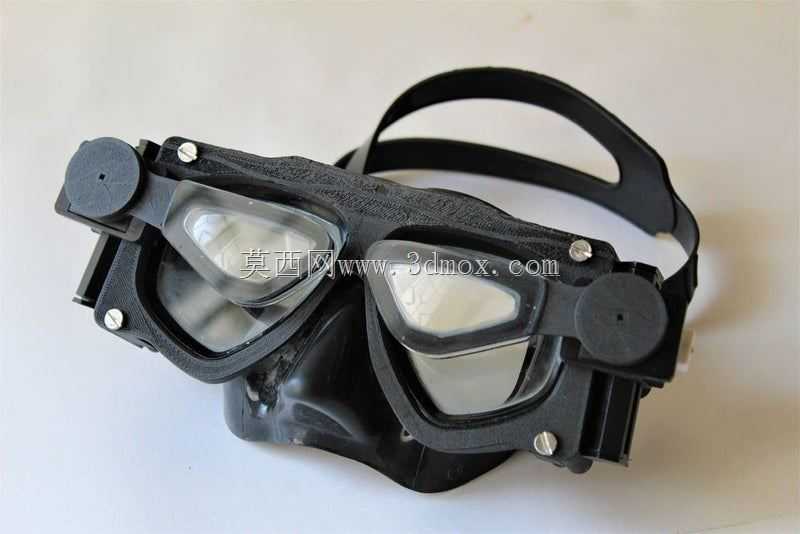

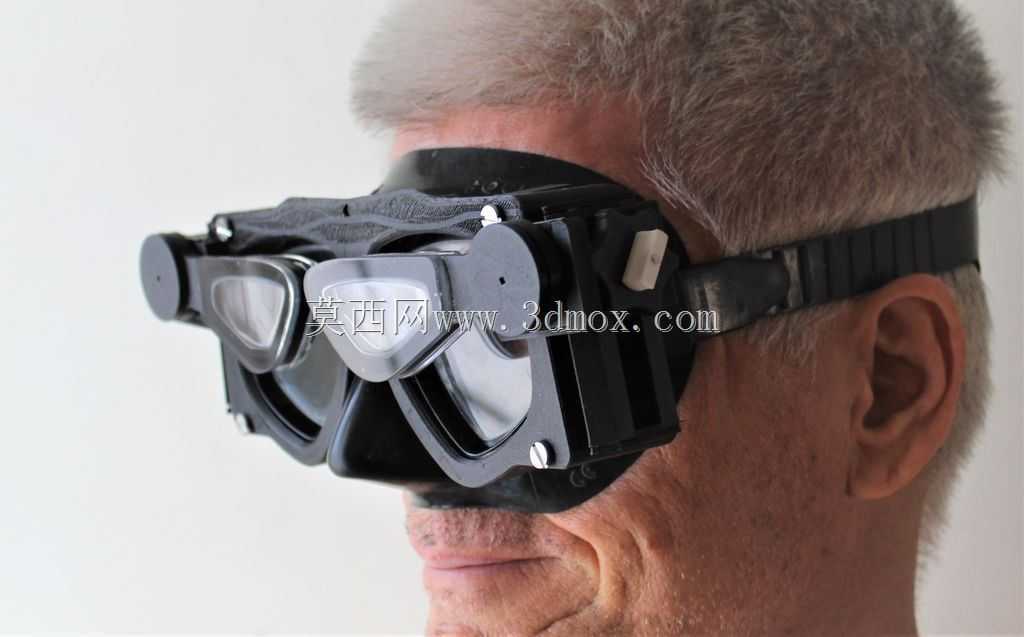

带定制3D打印附加镜头的潜水面罩

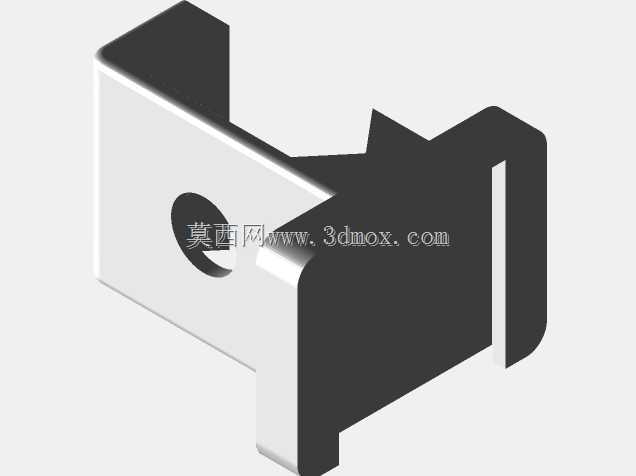

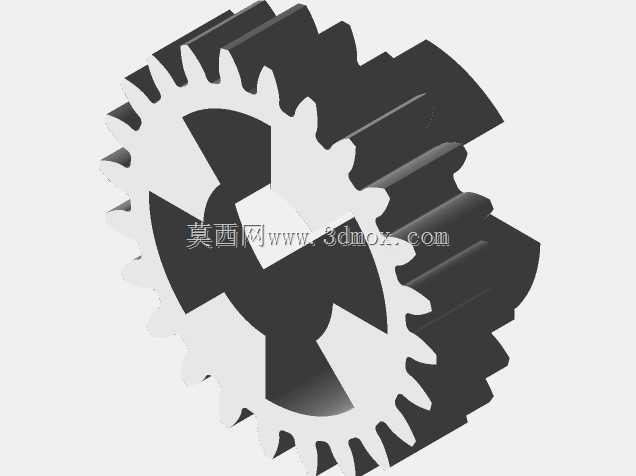

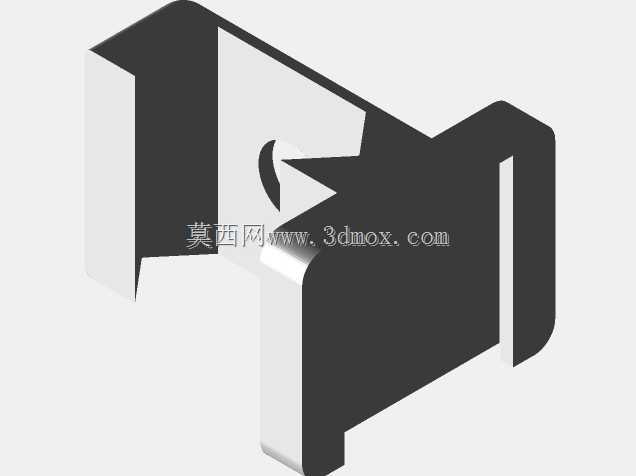

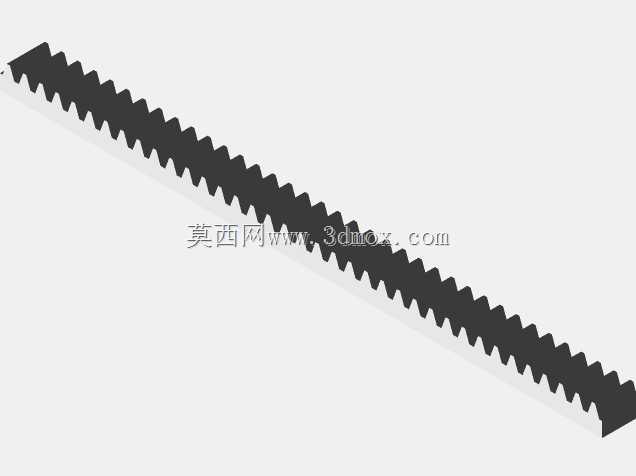

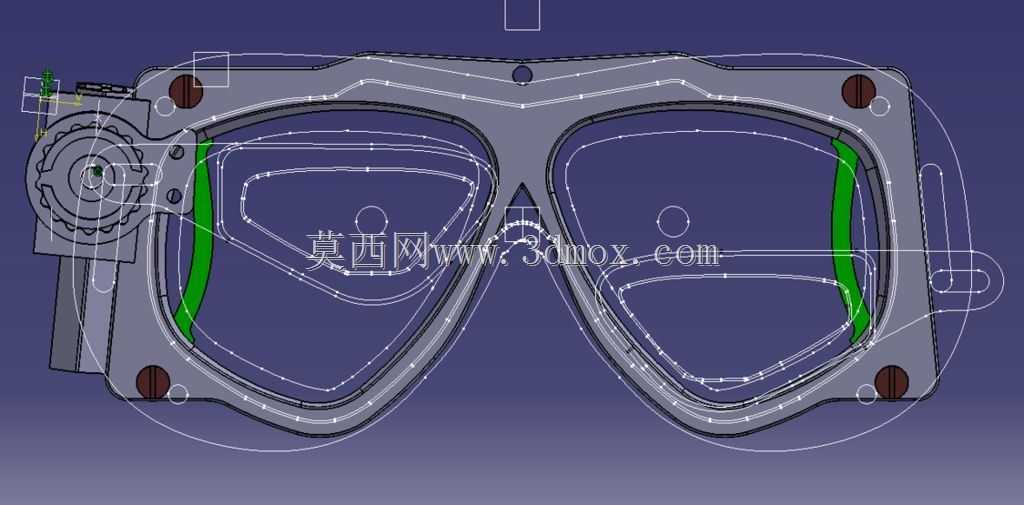

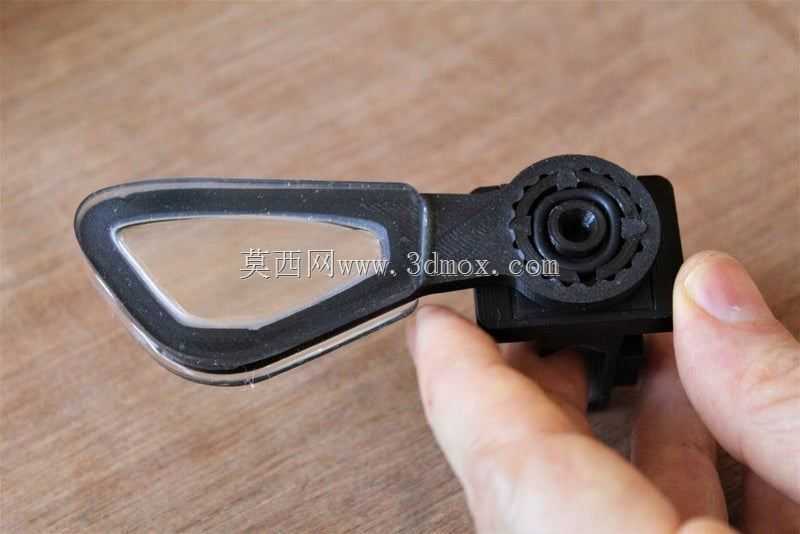

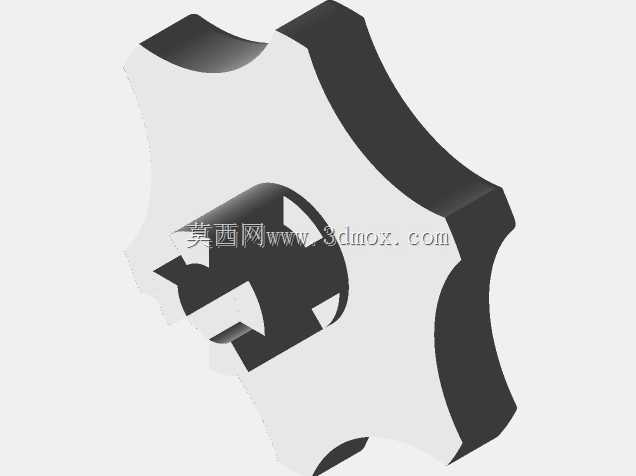

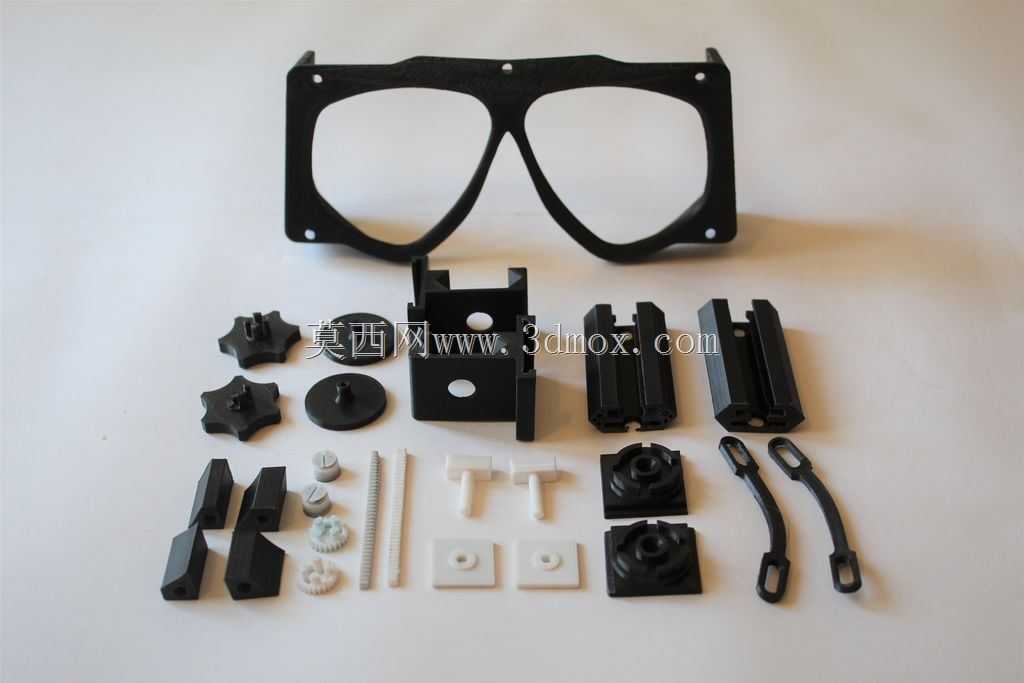

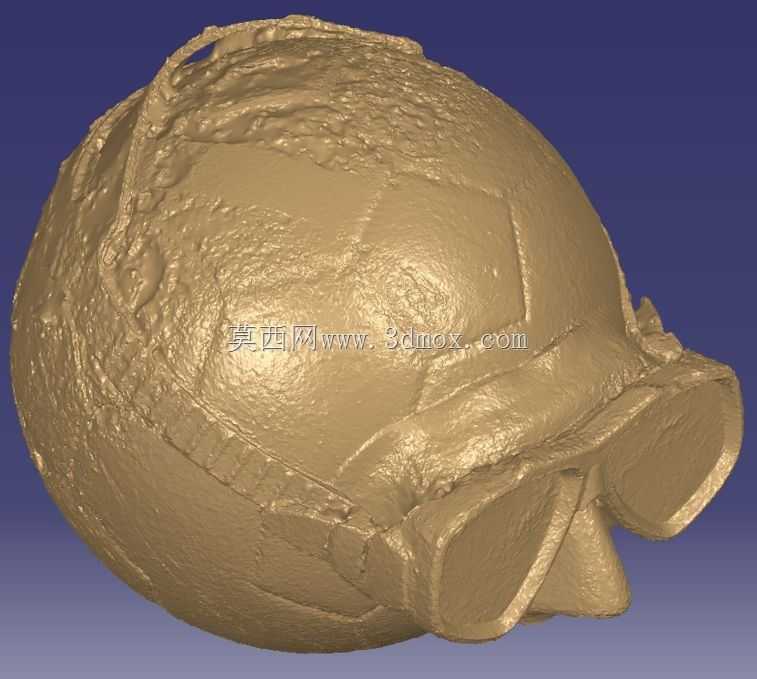

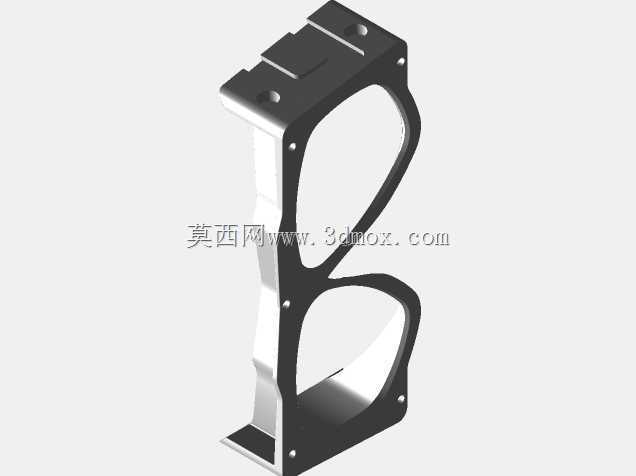

设计师：Satya Schiavinas学校：SAICE大学3d打印方法：在Creality Ender 3d打印机上进行FDM材质：PLA问题：用于潜水面罩的标准和常用矫正镜片有几个局限性。它们附着在面具内部的玻璃窗格上，因此不能四处移动。因此，由于校正透镜固定在窗格玻璃上的位置，视野和视角也受到限制。另一方面，这里提出的可移动透镜允许人们根据自己的要求改变视野。这个项目是我的方式来修复和克服所有这些限制，使一个附加的，可移动和可调透镜设计。重新设计：设计潜水面具附加框架的挑战之一是潜水面具形状的不规则性。典型潜水面具的形状大多是弯曲的，具有复杂的三维形状。因此，我利用摄影测量的力量重新创建了面具的网格，为我提供了构建3d打印框架的形式。为了在框架上上下移动和滑动镜头，设计了一种齿轮传动机构，该机构带有一个齿轮，在带齿条的线性导轨上移动。所有cad和模拟测试均在autodesk fusion 360.3D打印过程中完成：所有零件均已建模，以便于3D打印。考虑到零件的结构强度以及3D打印的可行性，在设计零件时花了大量时间。理想情况下，我希望打印更少的零件，但我不得不将一些零件拆分为更小的单元，因为不可能一次性打印这些零件。我以一种没有任何组件悬垂的方式切割模型，因此可以在没有支架的情况下打印。零件及其3d打印规范（stl和g代码）的完整列表位于上述文件中。有关此项目装配的更多详细信息，请参阅我的《可指令构建指南》：https://www.instructables.com/id/Diving-Mask-With-Custom-Add-on-Lenses-V20-Made-Usi/
