人形造型桌面平板支撑支架结构设计

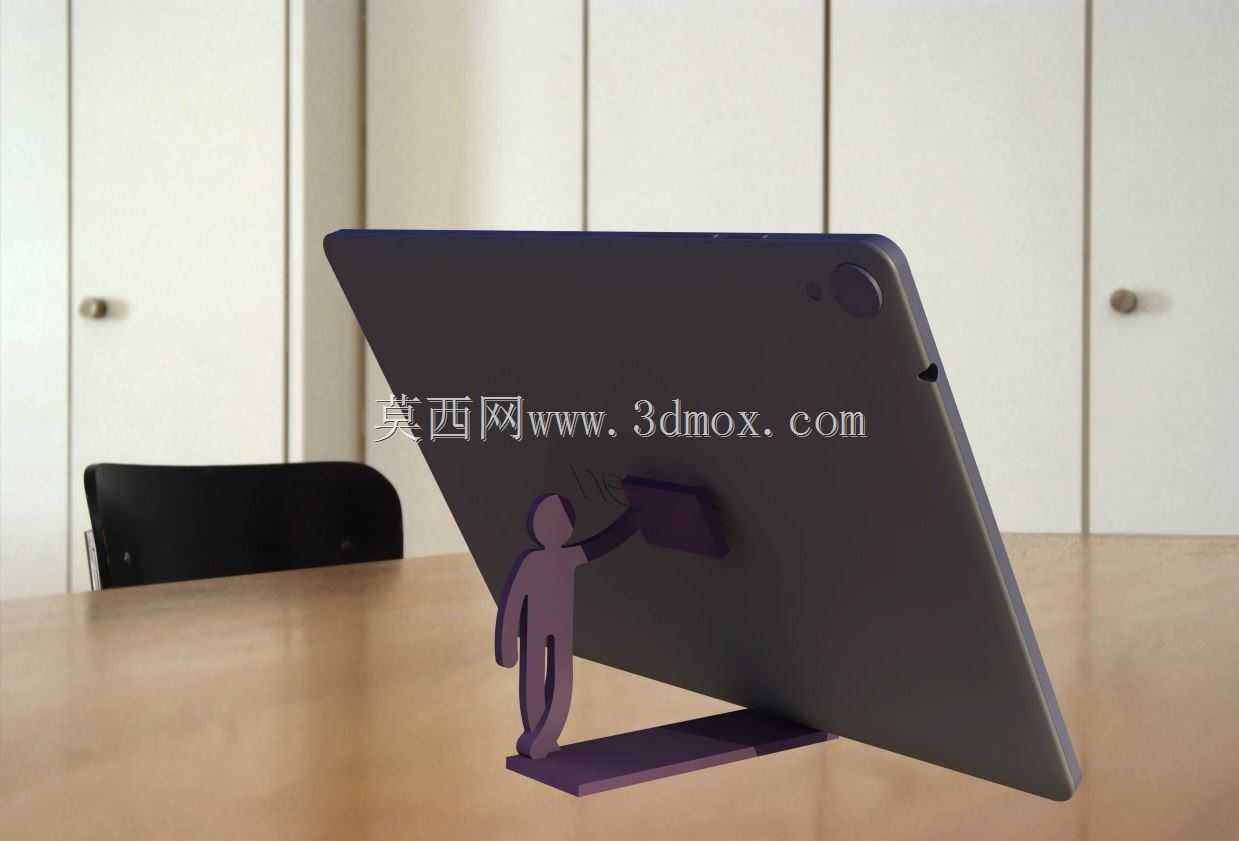

这款桌面平板支撑支架采用拟人化造型设计，整体结构分为底部承托底座、人形支撑立柱、背部抵靠支臂三个核心功能部分，主要应用于日常办公桌面、居家休闲台面、展会展示台等场景，为平板类数码产品提供稳定的倾斜支撑，满足用户观影、视频会议、浏览资料、手绘操作等多场景下的平板放置需求。从结构设计逻辑来看，底部采用扁平矩形底座设计，通过增大与桌面的接触面积来降低整体重心，底座边缘做了小圆角过渡处理，避免尖锐棱角划伤桌面或磕碰使用者，底座的平面度公差控制在0.2mm以内，保证放置时无翘边、晃动问题。人形支撑立柱采用一体化成型结构，腿部与底座垂直连接，躯干部分做了等厚处理，既保证足够的结构强度抵抗平板放置时的侧向倾覆力矩，又通过人形轮廓弱化了工业支架的生硬感。背部抵靠支臂从人形躯干上部向后延伸，与平板背部接触的端面做了微倾斜处理，倾斜角度匹配日常使用时最舒适的观看视角，接触位置粘贴有柔性防滑垫，既可以增大与平板背部的摩擦力防止滑落，又能避免硬质接触面刮花平板外壳。从安装边界与尺寸适配来看，支架整体高度控制在120mm左右，底座前后深度为80mm，左右宽度为60mm，占用桌面面积极小，不会过多挤占桌面的键鼠、水杯等物品放置空间；支臂的支撑高度适配7到12英寸范围内的主流平板产品，支撑时平板底部与桌面接触位置同样预留了防滑承托边，形成上下两点的稳定支撑结构，即使在桌面存在轻微晃动、或者用户触控平板屏幕操作时，也不会出现支架倾倒、平板滑落的问题。设计过程中针对支撑受力做了简化力学验算，当平板以60度倾角放置时，整体重心投影完全落在底座支撑面范围内，支臂与立柱连接位置的应力集中区域做了加厚过渡处理，反复取放平板的疲劳寿命可满足日常长期使用需求，整体结构无多余活动部件，不存在松脱、卡滞的故障风险，放置后无需额外调试即可直接使用。
