复古前膛式火炮炮管结构三维造型

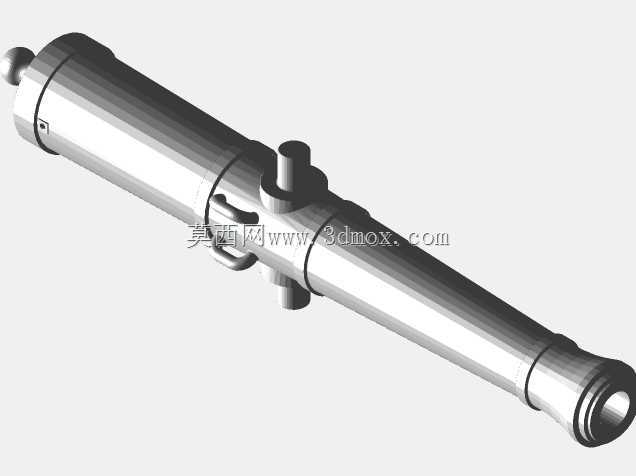

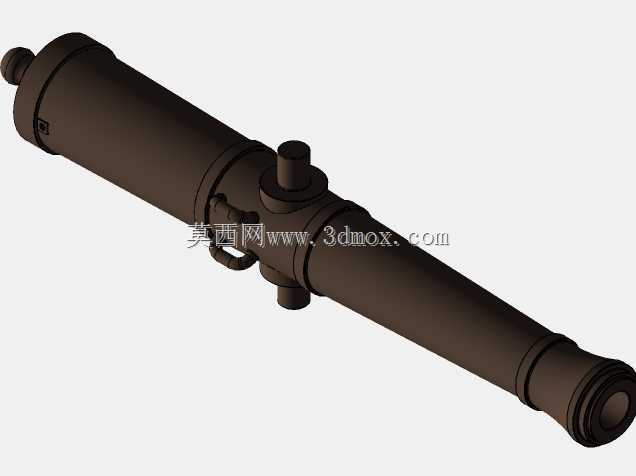

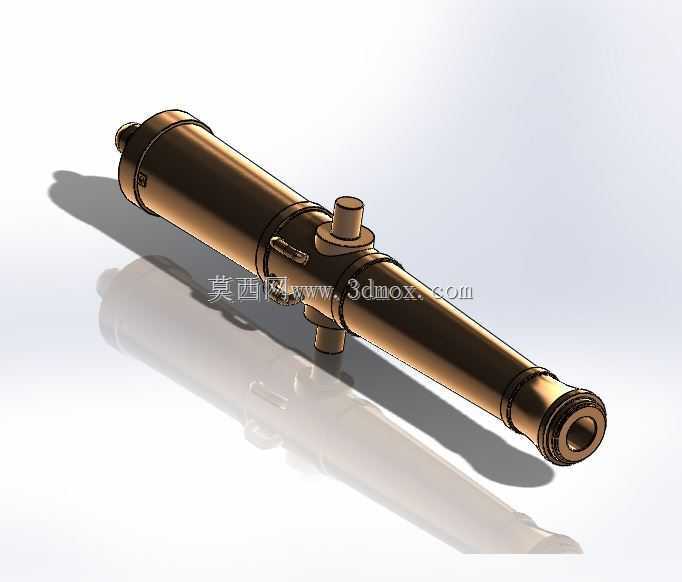

这款炮管的三维造型还原了前膛滑膛火炮的核心承压构件特征，在仿古装备复刻、影视道具制作、历史兵器复原展示场景中可直接作为核心结构件使用，也能为近代兵器结构教学提供具象的三维参照。从实际功能层面看，炮管是发射过程中承受火药燃气高压、约束弹丸初始运动轨迹的核心部件，造型上完整保留了炮口加厚段、药室扩张段、炮尾封堵结构以及耳轴安装位的细节，各段壁厚按照承压需求做了差异化设计，药室区域壁厚最大，向炮口方向逐步递减，既符合金属铸造件的强度分布逻辑，也能在保证承压安全的前提下控制整体重量。设计过程中优先还原了古炮的实际装配逻辑，两侧突出的耳轴结构是炮身与炮架连接的核心铰接点，建模时严格对齐了炮管的重心轴线位置，保证炮身在调整俯仰角度时不会出现卡滞或重心偏移问题，耳轴的直径与伸出长度参考了同比例古炮的安装边界，可直接适配常规的架体铰接孔位，不需要额外做结构修正。炮身表面的加强箍结构并非单纯的装饰造型，在原始铸造工艺中，这些箍带是为了弥补铸铁件的材质强度不足，通过局部增厚提升炮管的径向抗变形能力，建模时保留了箍带与炮管本体的过渡圆角，避免应力集中问题，也还原了古炮铸造后的表面肌理特征。炮尾的封堵结构做了贴合式造型，与药室段的内壁保持同轴度，保证发射时的燃气密封性，炮口位置的扩口造型既方便前膛装填时的弹丸导入，也能在发射时减少炮口焰对周边的扰动。从安装边界来看，炮管的整体外形为回转体为主，仅耳轴与炮身上的准星、固定扣为突出结构，在做架体适配时，只需要预留耳轴的转动空间，以及炮身后坐的滑移距离即可，不需要额外避让其他复杂突出结构。建模时各段的比例严格按照古炮实物的测绘比例还原，可根据实际使用需求做等比例缩放，缩放过程中耳轴与炮管本体的尺寸比例保持不变，不会出现结构错位的问题，表面的金属质感渲染也还原了青铜铸造件的氧化色泽，可直接用于展示场景的渲染输出。
