Ender3直驱挤出送料组件结构设计

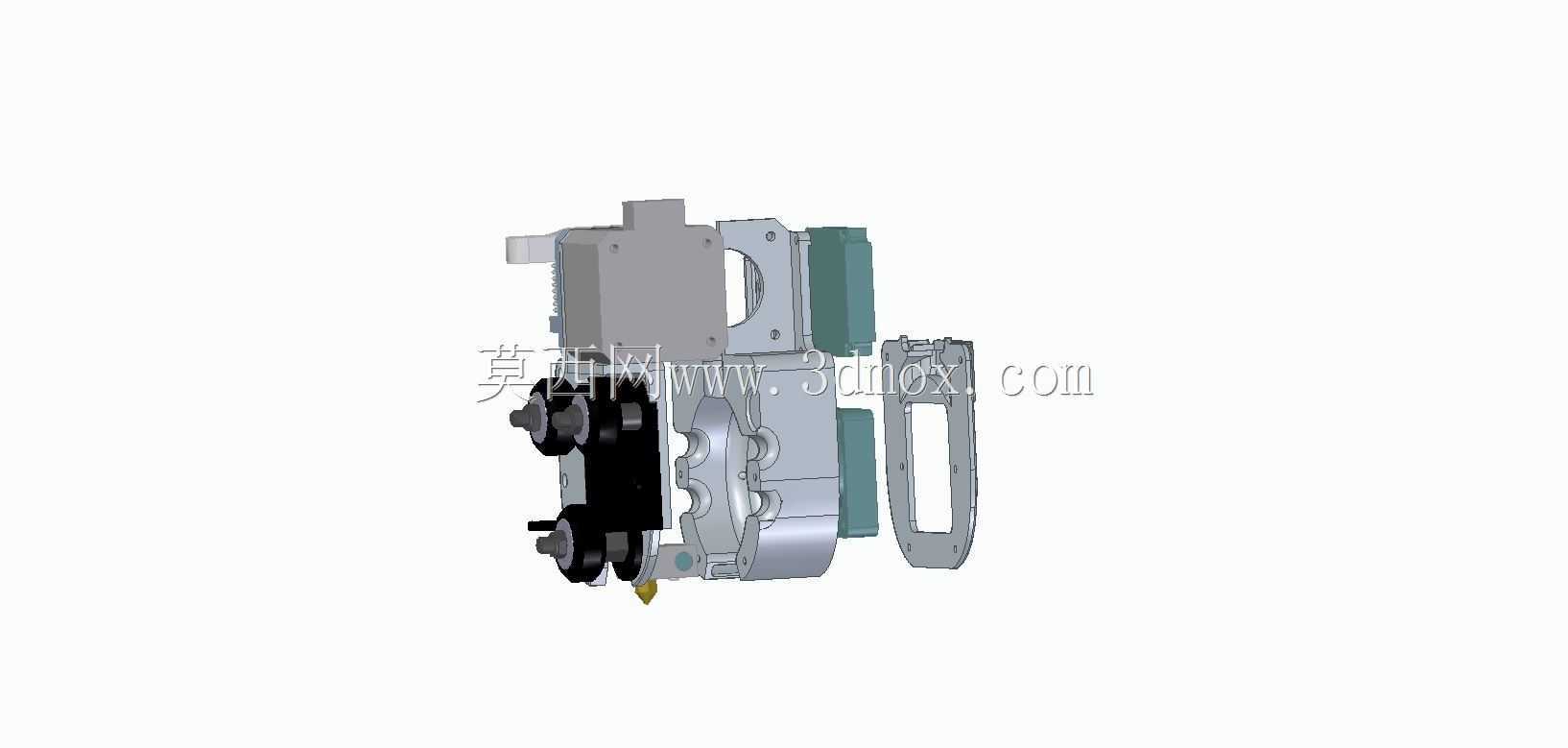

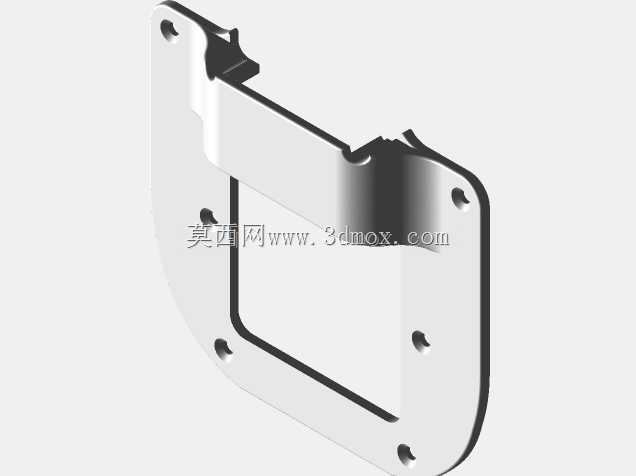

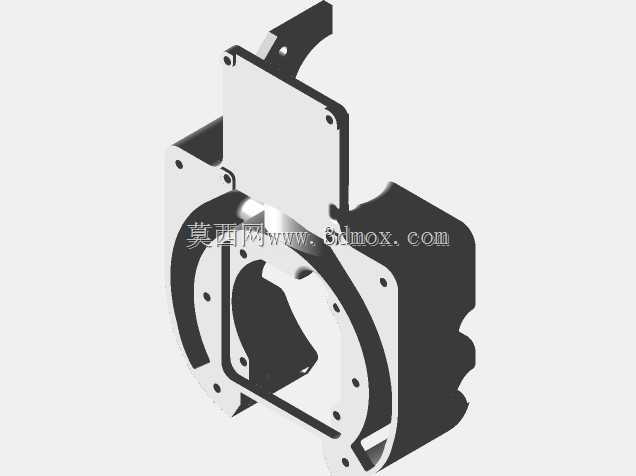

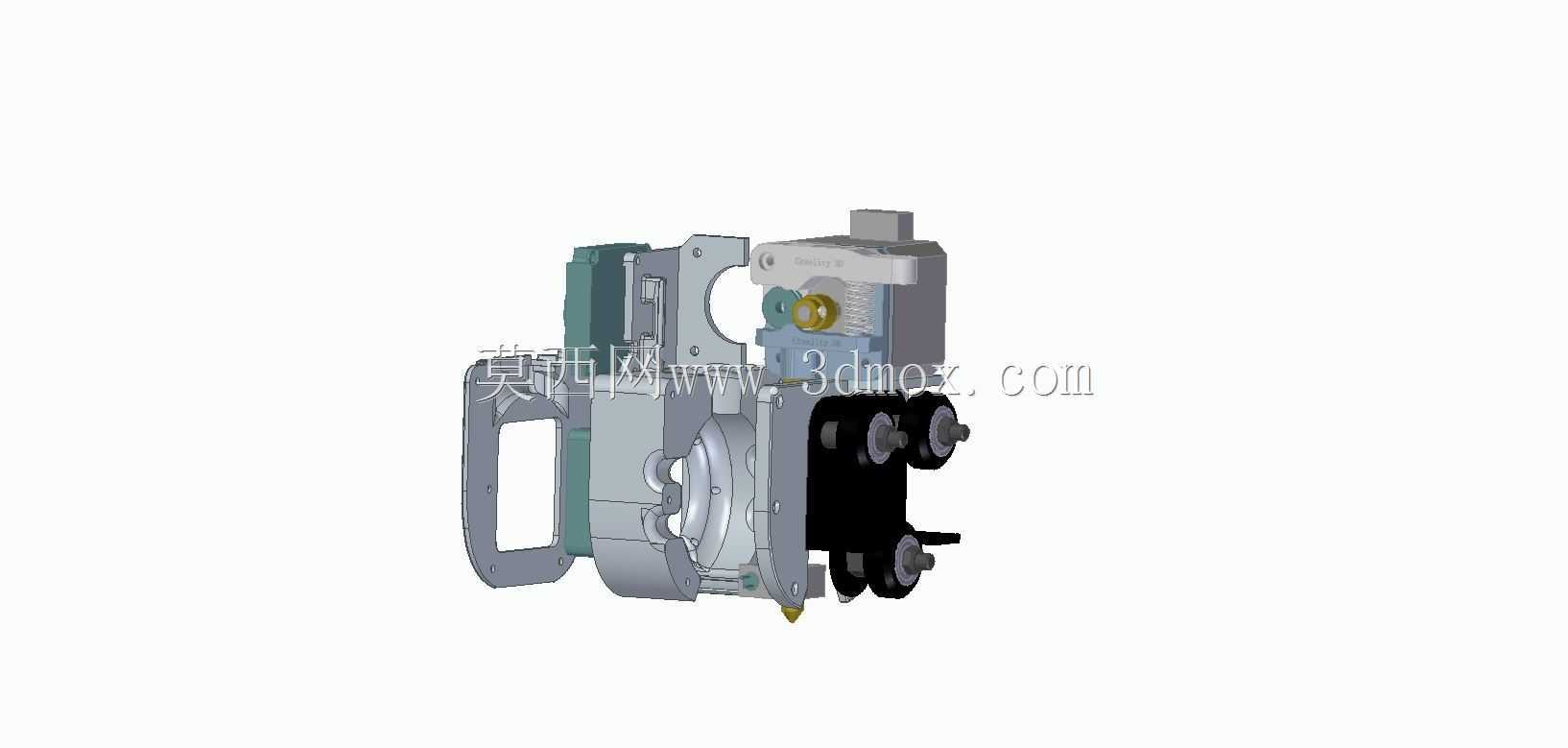

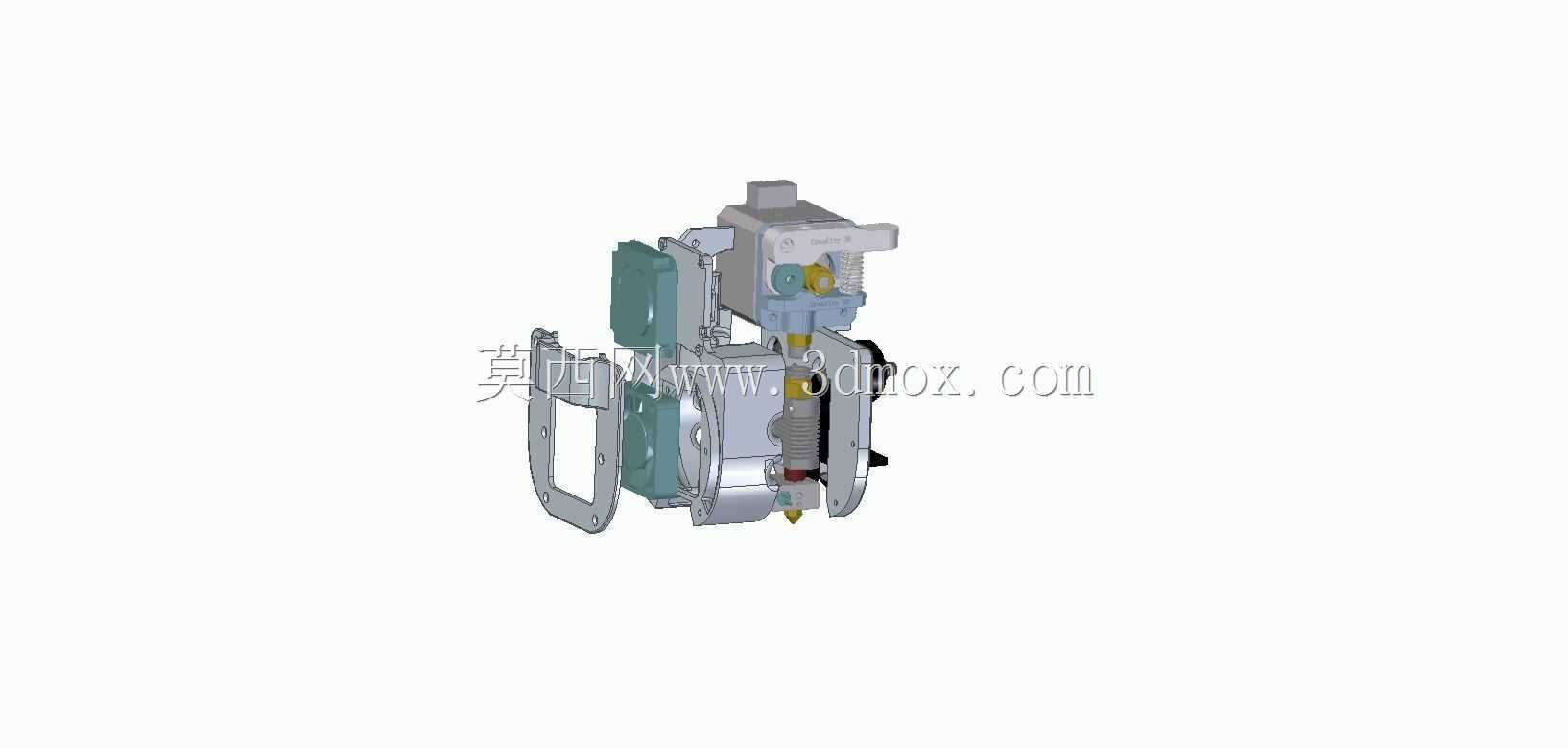

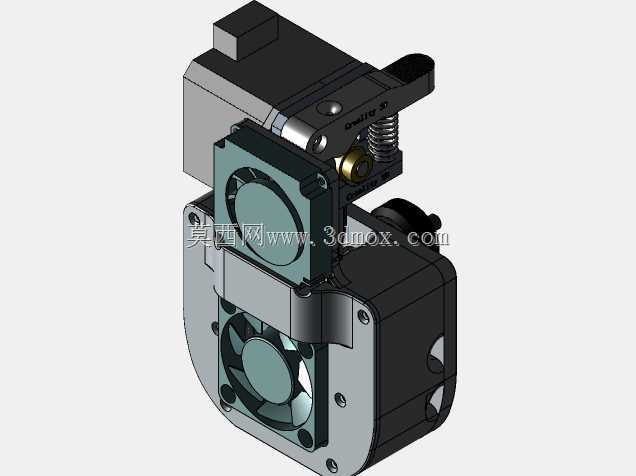

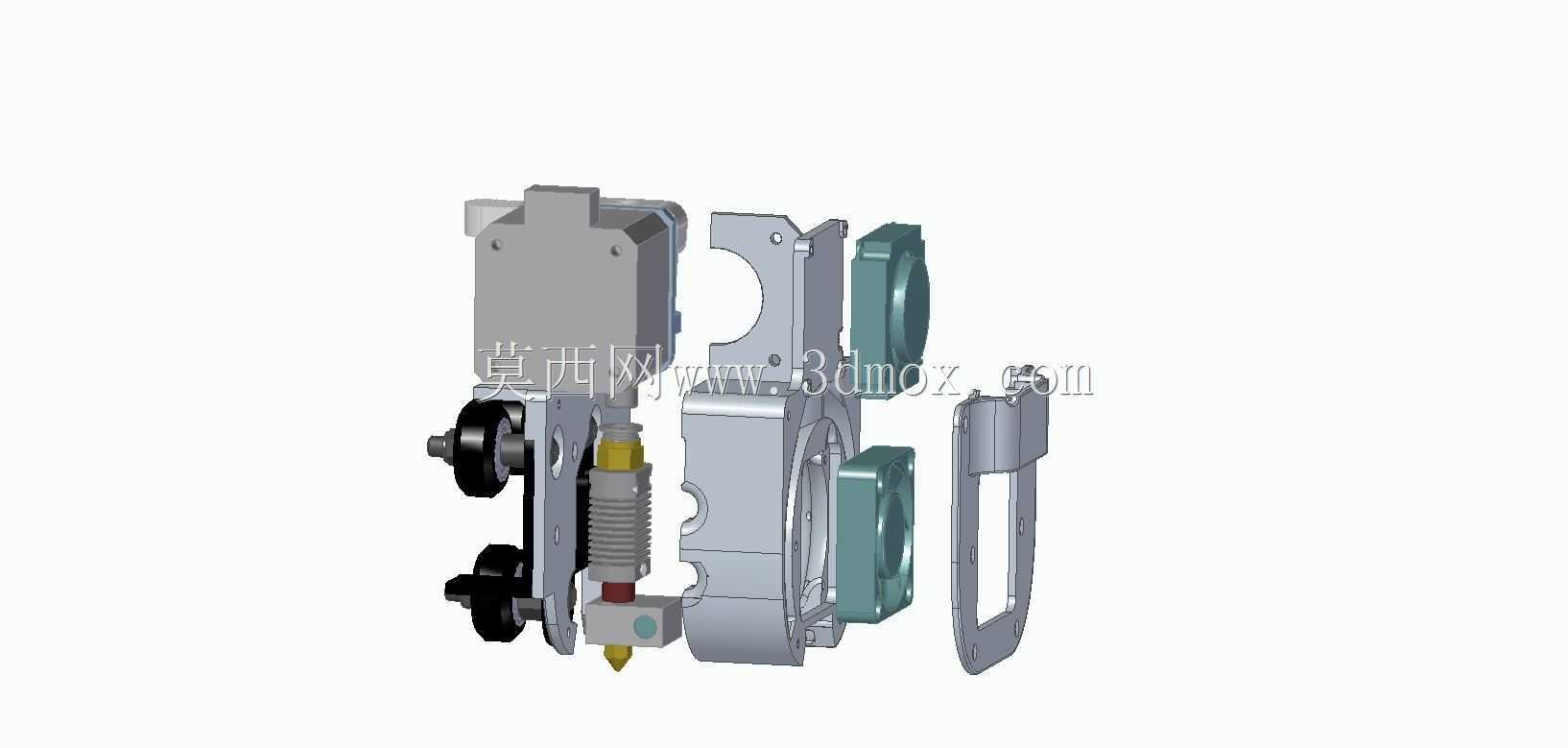

这套直驱送料结构主要适配桌面级FDM成型设备的近程挤出工况，相比传统远程送料方案，挤出齿轮与耗材的距离被压缩到极短区间，能大幅降低柔性耗材送料过程中的弯折阻力，减少回抽动作的滞后量，提升TPU、TPE这类软质耗材的成型稳定性，同时在PLA、PETG等常规硬质耗材打印时，也能有效降低送料打滑、堵头的概率。从结构布局来看，组件将步进驱动单元、挤出压紧机构、双散热风道、喉管固定座做了高度集成，整体安装边界控制在紧凑范围内，不会过多占用打印平台的有效成型空间，安装时可直接替换原有远程挤出的喷头组件，适配对应机型的X轴滑台安装孔位，不需要额外对设备机架做打孔改造。设计过程中重点考量了散热路径的合理性，上方的轴流风扇直吹挤出机的冷端散热鳍片，能快速带走喉管上部的热量，避免耗材在冷端提前软化造成堵料；下方的涡轮风扇搭配定向风道，将气流精准导向喷嘴下方的成型区域，为刚挤出的熔融耗材提供快速冷却，尤其在打印悬空结构、小曲率薄壁件时，能减少耗材垂丝、层间错位的问题。挤出压紧机构采用了可调压的弹簧压合结构，通过顶部的调节手柄可以改变压合臂对耗材的压紧力，针对不同直径公差、不同硬度的耗材，都能调整到合适的压合力度，既不会因为压力过大刮伤耗材表面，也不会因为压力不足造成送料轮空转。整个结构的受力件采用PETG材质制作，填充率设置在50%，既保证了安装后的结构刚性，避免长期运行过程中出现安装位形变、挤出轮错位的问题，也不会让整体组件重量过大，增加X轴运动的负载，影响高速打印时的运动精度。组件的走线槽做了内嵌式设计，驱动电机、两个散热风扇的线材可以顺着结构侧边的线槽排布，避免打印过程中线材与机架、打印件发生剐蹭，干扰喷头的正常运动。安装时需要注意挤出齿轮与喉管进料口的同轴度，保证耗材能顺畅进入喉管内部，不会在进料位置产生额外的阻力，压紧臂的转轴位置预留了足够的旷量，保证压合臂开合顺畅，更换耗材时不需要额外工具就能快速扳开压合臂，完成耗材的穿入与取出操作。
