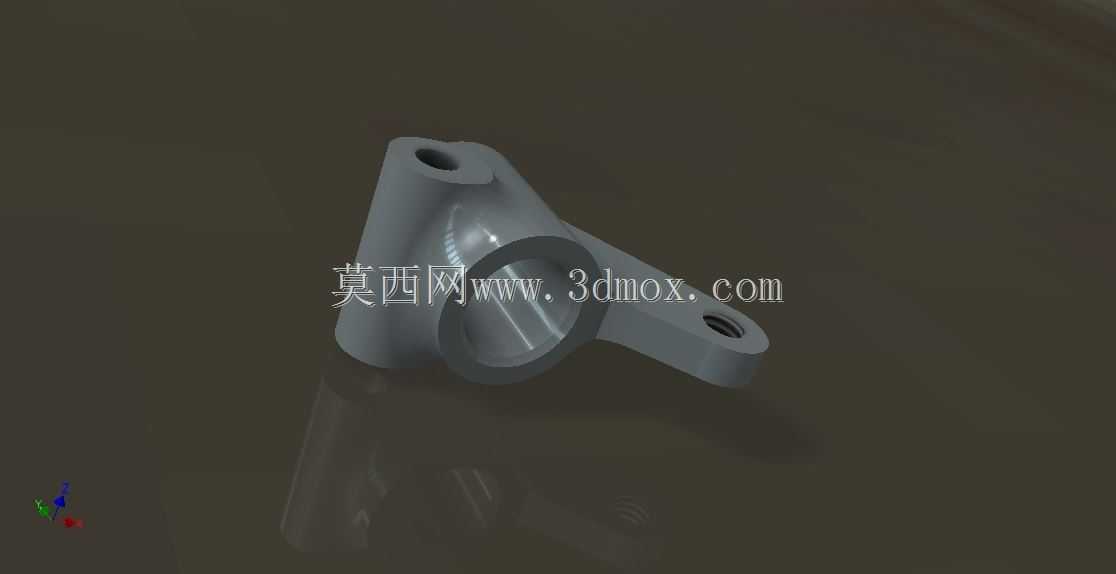

机床主轴连接支撑异形铸钢构件

该构件属于机床主轴系统的配套支撑连接部件，主要应用于普通卧式车床、立式铣床的主轴箱端部辅助支撑场景，在主轴高速运转过程中承担径向载荷分散、轴向位置限位的作用，同时为外置的润滑管路、传感器安装支架提供固定接口。从结构设计来看，主体采用一体化铸造成型后做时效处理，避免后续机加工完成后出现应力变形，核心的大孔径轴套部位与主轴外衬套采用间隙配合，配合公差控制在H7/g6区间，装配后可保证主轴在最高转速4000r/min工况下的径向跳动量不超过0.02mm。构件向外延伸的两个带孔支臂，分别用于固定主轴端的防尘罩支架和冷却液喷嘴支架，支臂上的安装孔做了沉头处理，装配后螺栓头部不会突出构件表面，避免与主轴旋转部位发生干涉。设计阶段优先考虑了安装边界的适配性，构件整体最大外轮廓尺寸控制在120mm×80mm×65mm范围内，安装时无需对原有主轴箱的端盖结构做额外改造，只需将构件的轴套孔对准主轴衬套推入，再通过支臂上的两个M8螺栓固定在主轴箱预设的螺纹孔位即可完成装配，整体装配耗时不超过15分钟，适配现有市面上多数CA系列普通车床、X系列立式铣床的主轴端部安装尺寸。构件的壁厚做了差异化设计，轴套部位壁厚达到12mm，保证长期受径向载荷作用下不会出现形变，支臂部位壁厚从轴套处的8mm逐步过渡到端部的5mm，在保证结构强度的前提下尽可能降低构件自身重量，减少主轴箱端部的额外载荷。表面做了发黑处理，可在车间多油污、多切削液飞溅的工况下起到防锈作用，同时不会因为表面涂层过厚影响装配配合精度。在实际使用过程中，该构件可有效降低主轴高速运转时的端部振动，提升工件加工的表面光洁度，同时为外置辅助部件提供稳定的安装基准，避免外置管路、支架因为机床振动出现松动移位的问题。
