带凸轮锁的1/4圈紧固件扶手夹结构

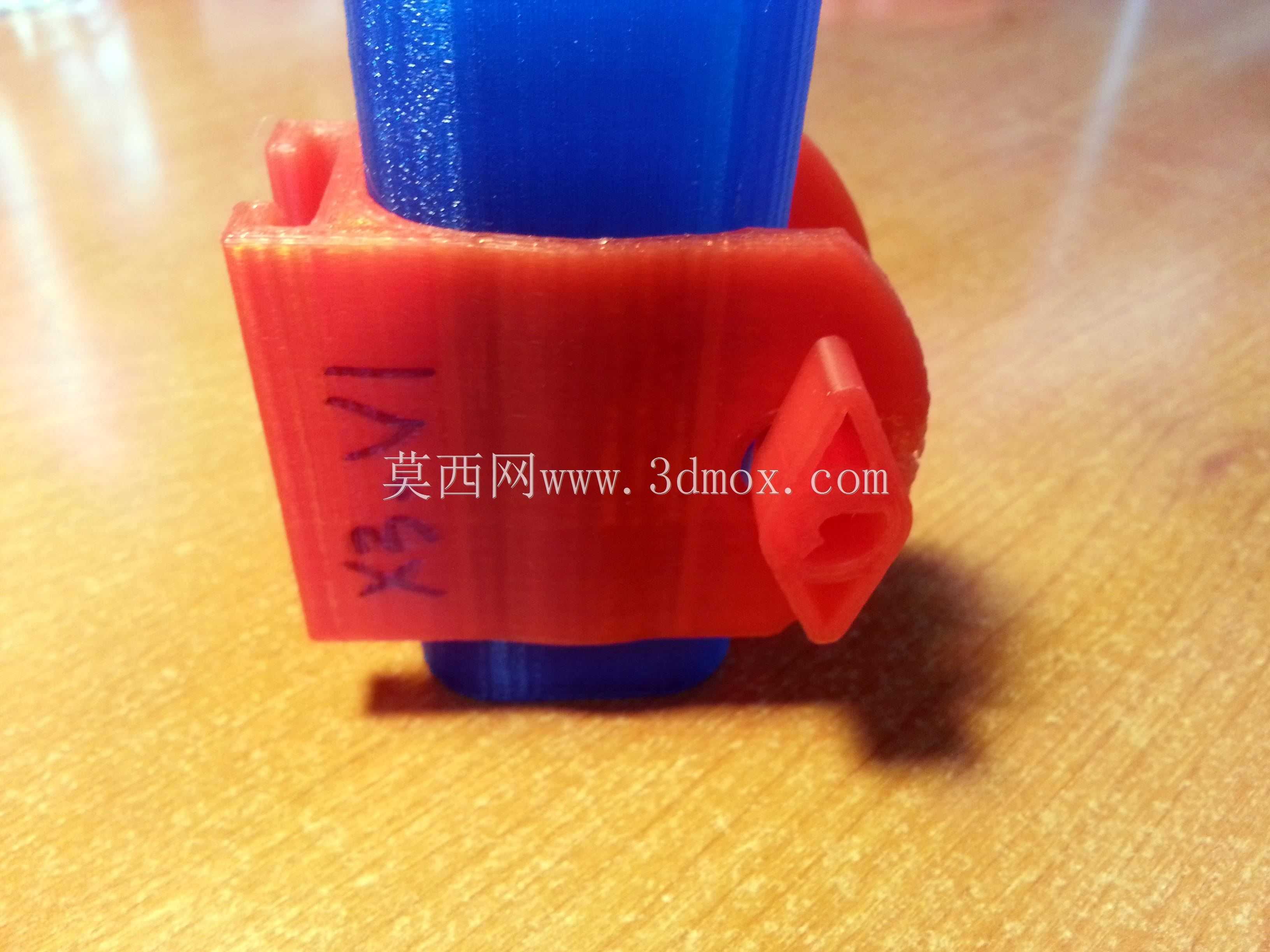

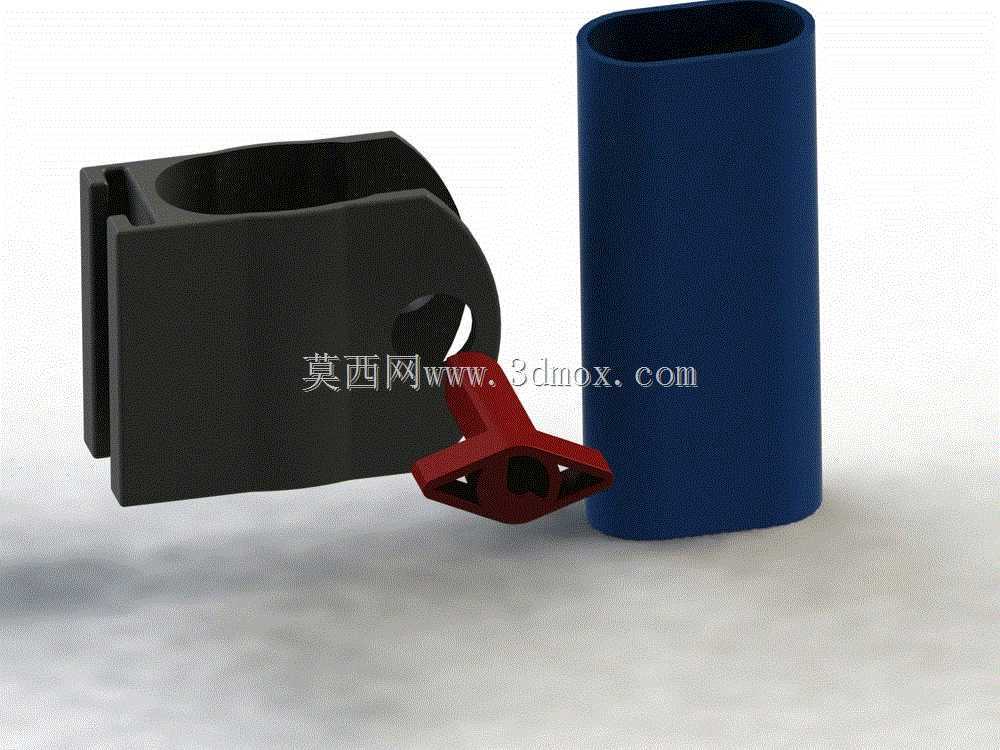

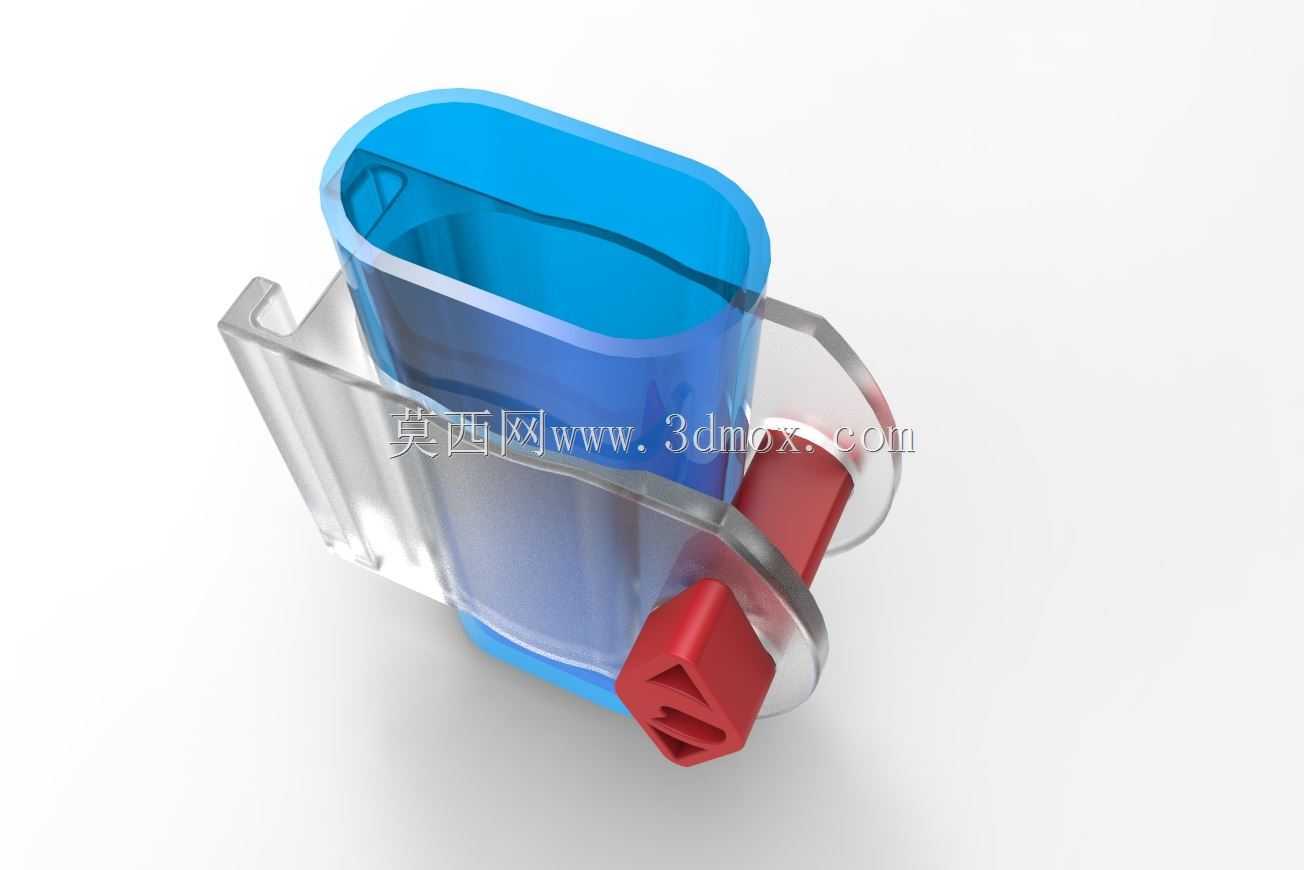

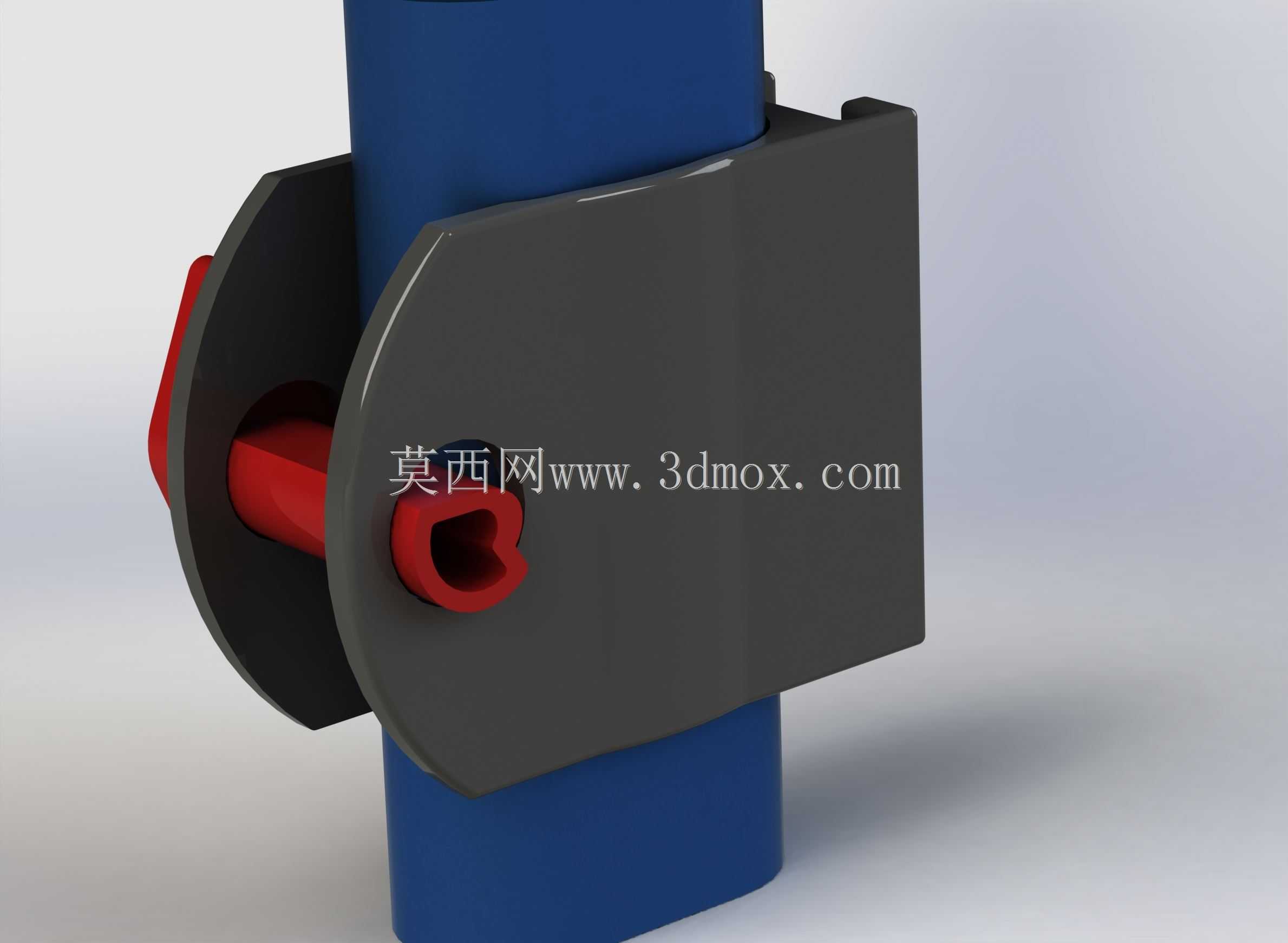

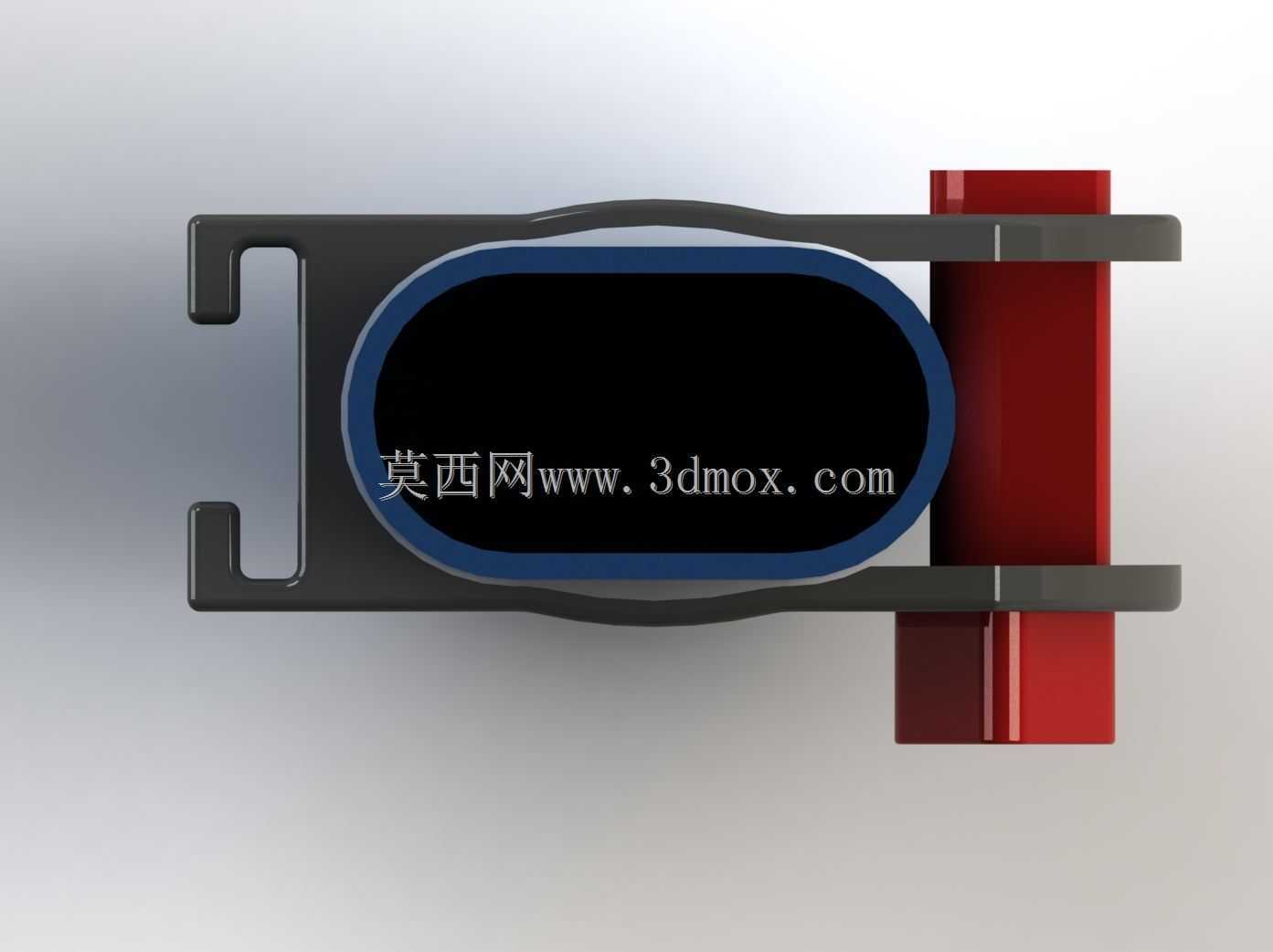

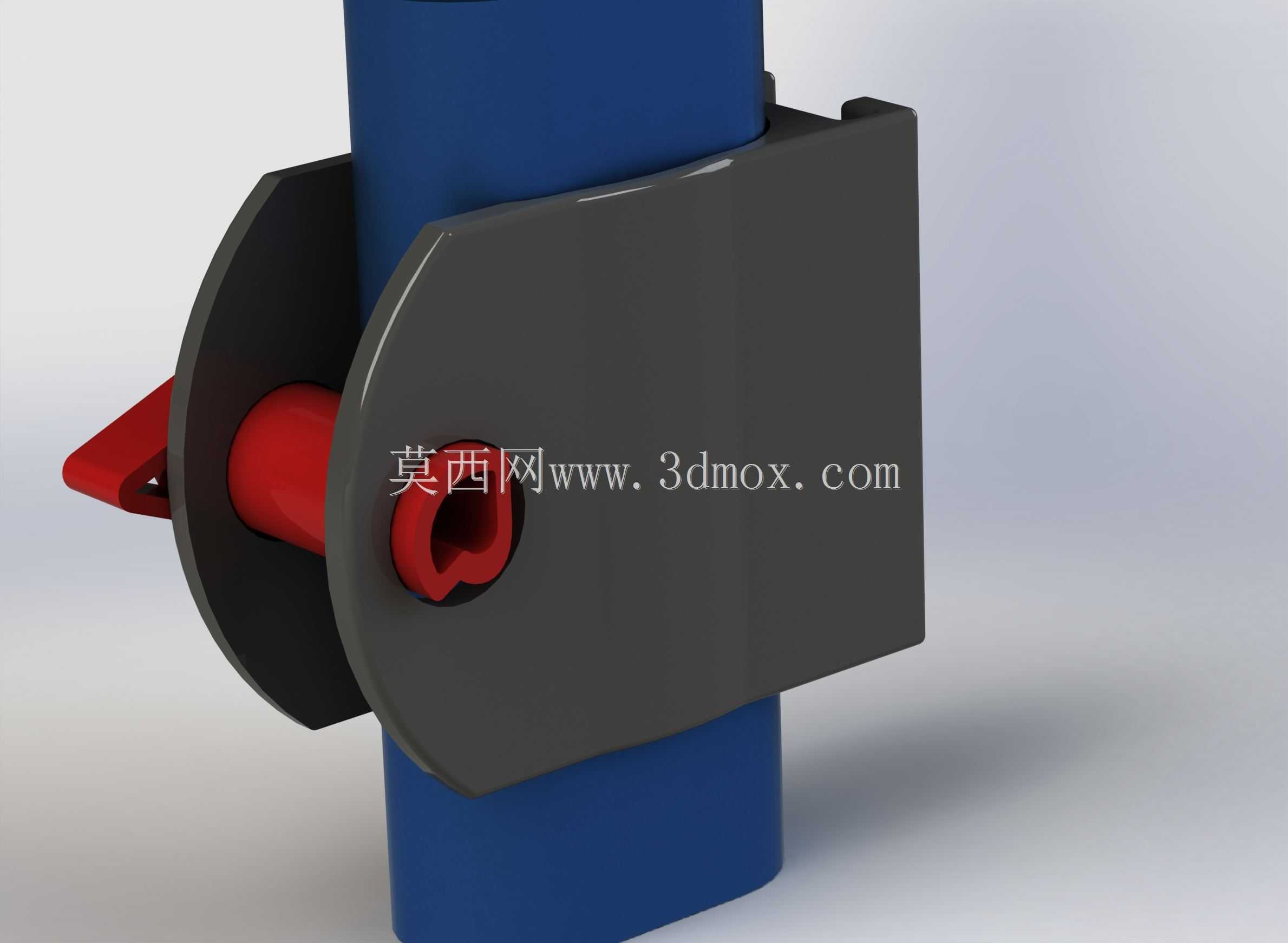

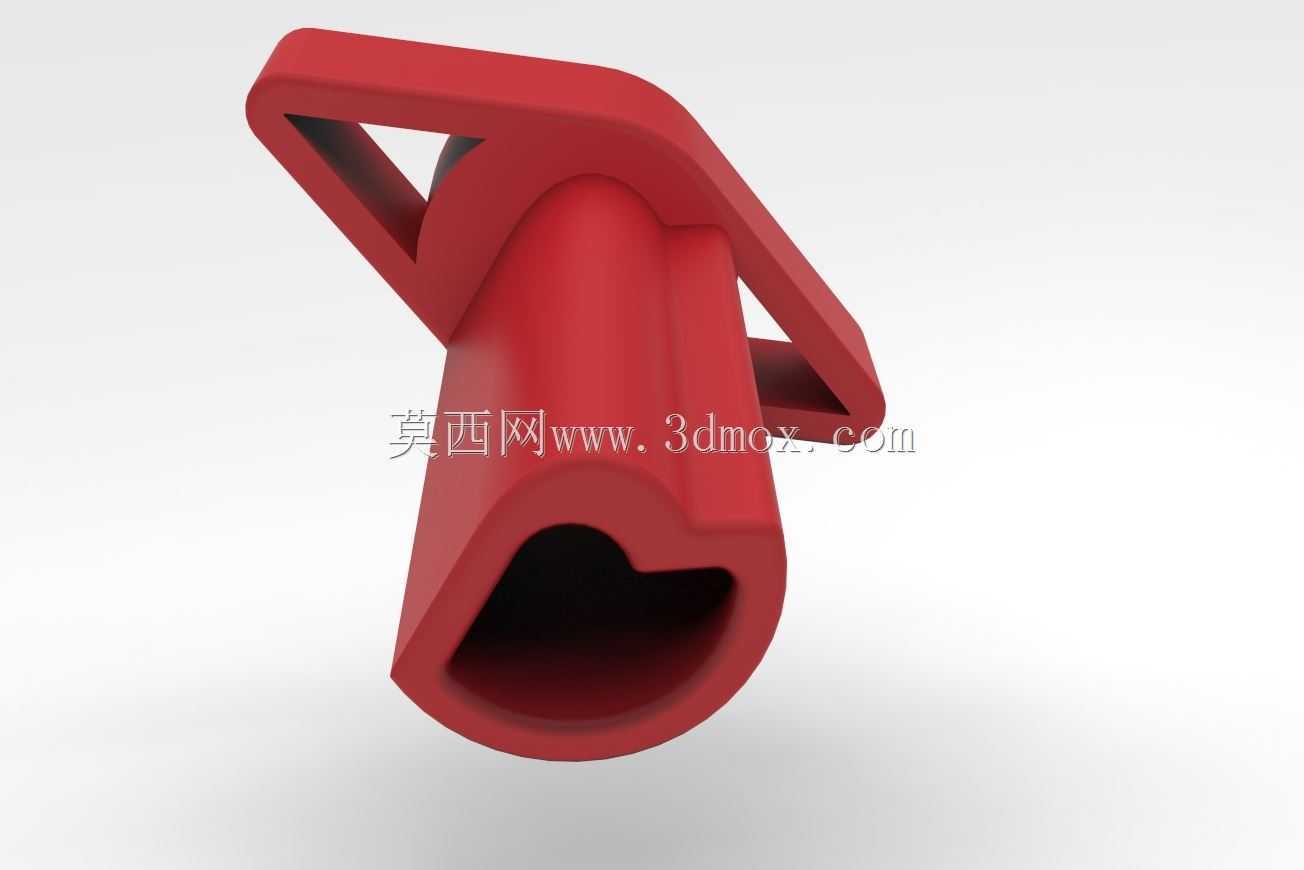

这款扶手夹主要面向需要快速拆装扶手杆件的作业场景，常见于特种作业载具、便携检测设备、临时防护架体的扶手连接环节，核心作用是实现管状扶手与安装基座的快速锁紧与拆卸，无需额外工具即可完成操作，适配需要频繁调整扶手位置、快速拆解转运的设备使用需求。从功能特性来看，整套组件包含夹持基座、锁紧套、凸轮操作件三个核心部分，夹持基座一侧设计有与安装面贴合的定位结构，预留的安装孔位可通过标准紧固件完成基座在设备架体上的固定，基座上的弧形夹持面与管状扶手的外圆轮廓完全贴合，保证夹持时的接触面积，避免应力集中造成管件表面压痕或夹持松动。配套的锁紧套为薄壁筒状结构，内孔尺寸与适配的扶手管件外径匹配，套入管件后可沿管件轴向滑动，当滑动至夹持基座位置时，基座上的定位凸台可嵌入锁紧套对应的定位槽内，限制锁紧套的周向转动，保证锁紧过程中部件不会发生错位。凸轮操作件采用偏心结构设计，扳动操作件时，偏心轮廓会推动锁紧套向基座方向施压，将管件牢牢压在基座的夹持面上，整个锁紧行程仅需转动1/4圈即可完成，操作力矩经过合理设计，徒手操作即可达到足够的锁紧力，不会出现操作费力或锁不紧的情况。设计过程中优先考虑了操作便捷性与连接可靠性的平衡，夹持基座的弧形面做了微幅的防滑纹理处理，增大与管件表面的摩擦力，即使在有轻微振动的使用场景下，也能保持夹持位置不发生滑移；凸轮操作件的握持部位做了加宽处理，即使佩戴劳保手套也能顺利完成扳动操作，不会出现打滑脱手的问题。安装边界方面，夹持基座的安装孔位间距适配常规的20、25mm管径扶手的安装标准，基座整体厚度控制在合理范围，不会过多占用扶手周边的操作空间，锁紧套的长度经过匹配设计，锁紧后不会在管件上留下过长的突出段，避免对过往人员造成剐蹭。整套结构没有易损的细小零件，所有部件均采用硬质耐磨材料制作，长期反复拆装使用也不会出现明显的磨损松动，适合在户外作业、工业设备配套等场景下长期使用，在需要快速搭建临时扶手、频繁调整扶手高度或位置的使用场景下，相比传统的螺栓紧固式扶手夹，操作效率可提升数倍，同时也避免了螺栓丢失、锈蚀导致无法拆装的问题。
