ULA支架灯2.0结构优化设计

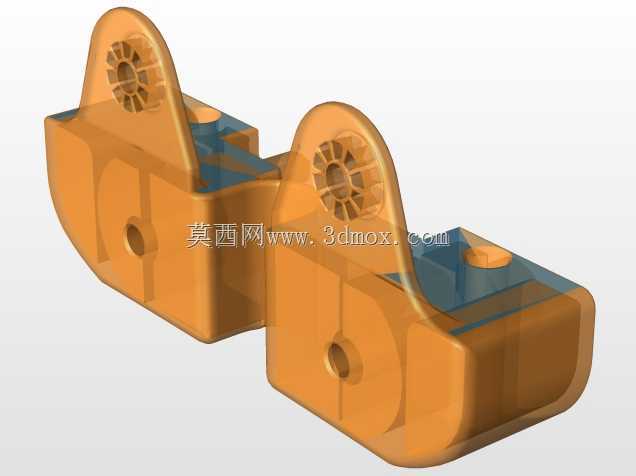

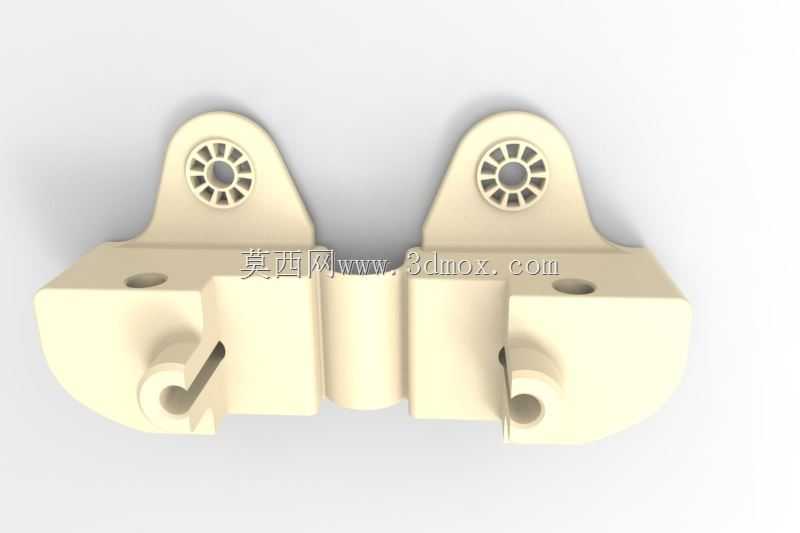

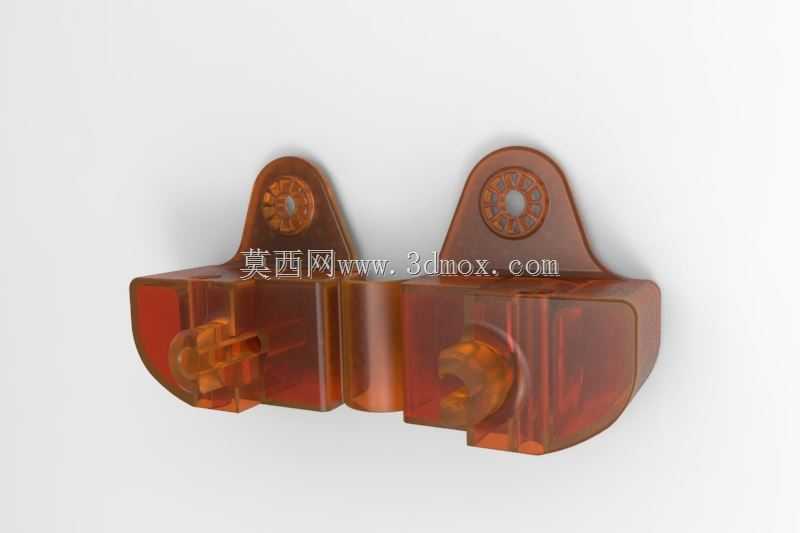

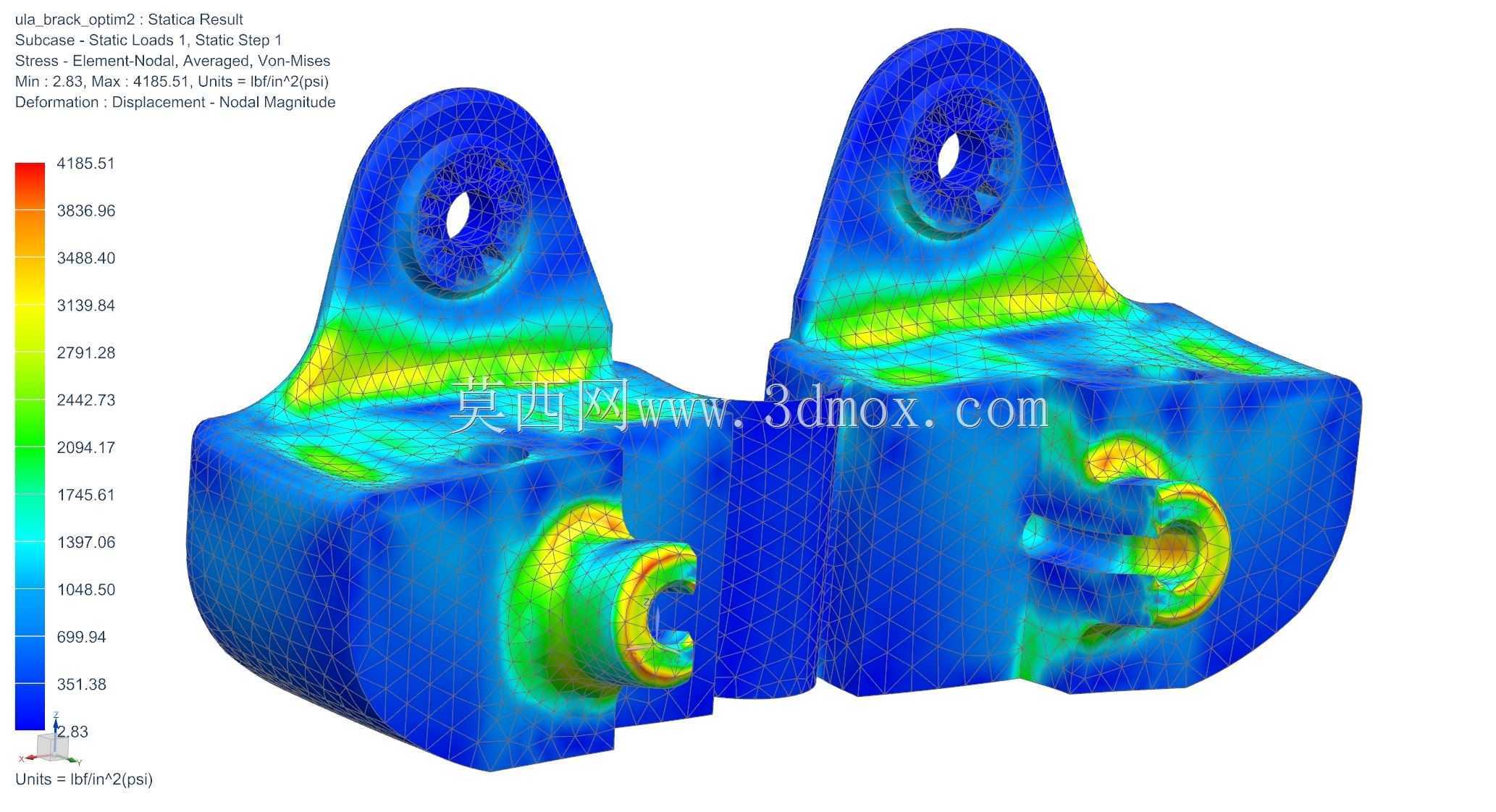

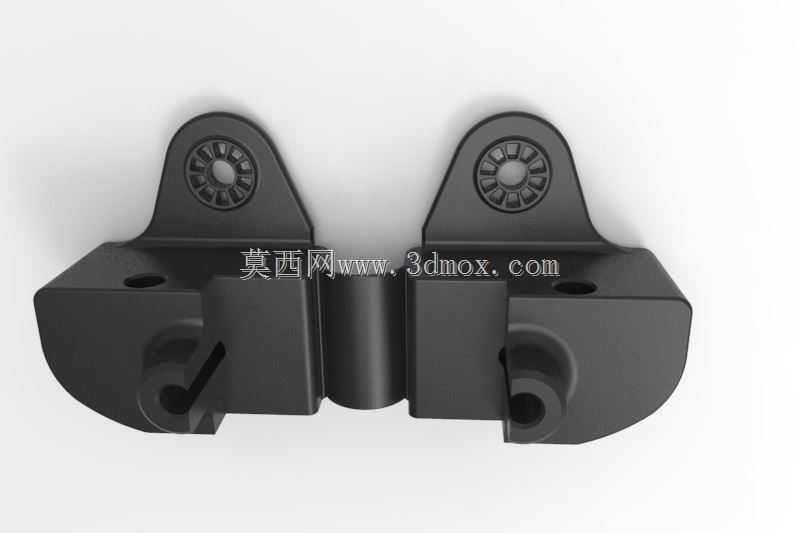

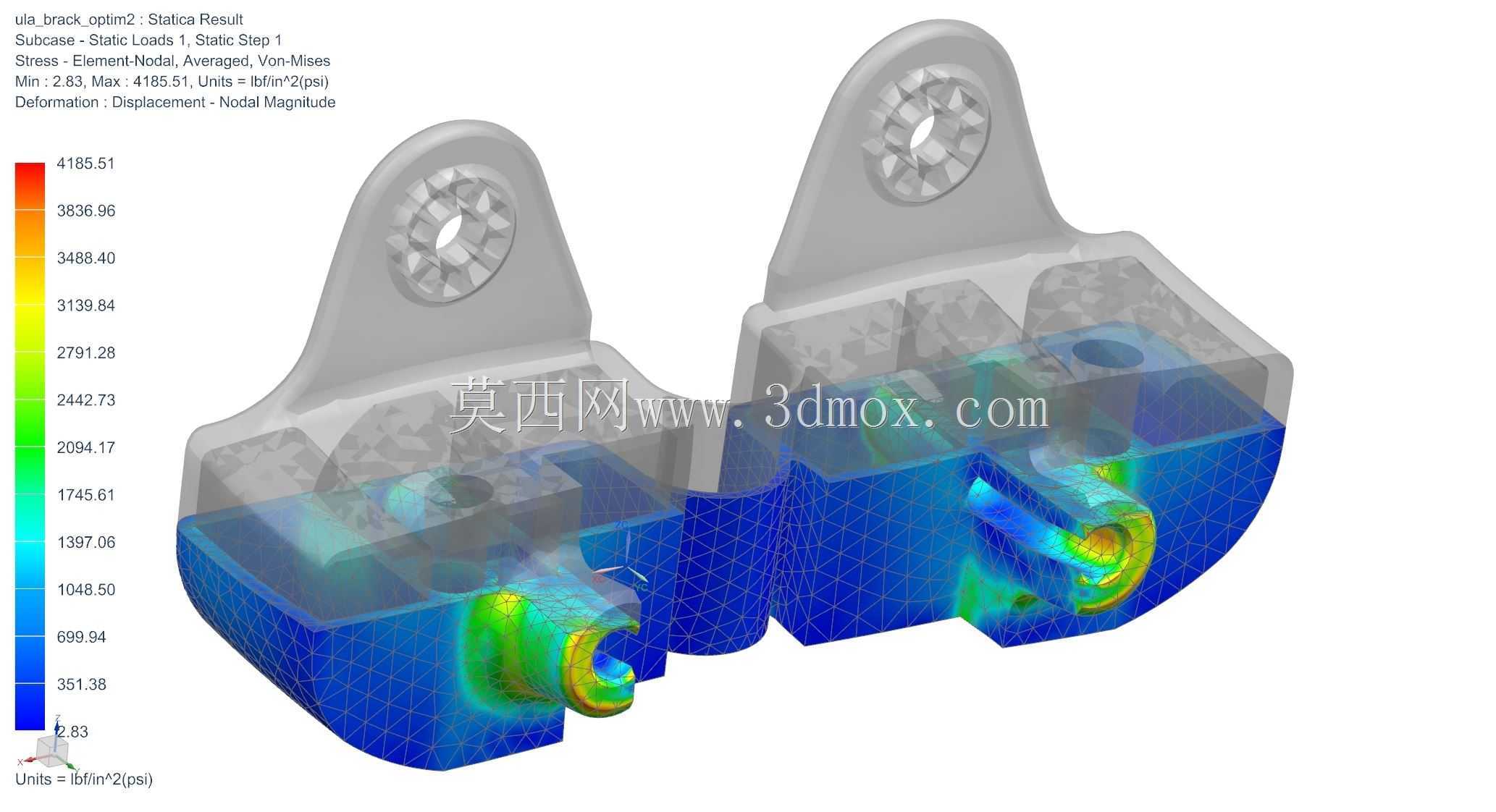

这款支架属于小型安装支撑类结构件，主要应用在小型照明模组的固定安装场景，适配紧凑型ULA类灯组的装配需求，可在狭小安装空间内完成灯体的定位与承载，常见于小型设备内部照明、局部工位辅助照明的安装固定环节，能够为灯体提供稳定的支撑，同时预留对应的走线与装配间隙，避免灯体在设备运行过程中出现移位、晃动的问题。从结构设计来看，该支架采用对称式双支撑臂布局，两个带安装孔的耳座分布在主体上部，安装孔位做了沉台设计，装配时螺丝头部可完全沉入沉台内，不会突出支架表面干涉周边部件，耳座与主体衔接处做了圆弧过渡处理，能够分散安装锁紧时的应力集中，避免塑料件在螺丝锁紧过程中出现开裂问题。支架主体为半包覆式腔体结构，内侧预留了与灯体卡扣匹配的卡槽位，装配时灯体可直接卡入腔体完成预固定，无需额外打胶即可实现初步定位，后续可根据使用需求选择是否追加螺丝加固，兼顾装配效率与连接可靠性。两个支撑臂中间的弧形避让槽，是专门为灯体的走线或者相邻部件的凸起结构预留的安装边界，实际装配时可避免支架与灯体尾部的接线端、或者安装面附近的凸台产生干涉，适配更多不同安装面的布局需求。从安装边界来看，支架整体为紧凑型结构，安装耳座的孔距经过适配优化，可直接匹配对应规格灯组的通用安装孔位，无需额外对安装面进行打孔改造，支架底部的贴合面做了微幅的平整度处理，安装时可与安装基面完全贴合，不会出现翘边、间隙过大的问题，减少装配时的调整工作量。材质选用半透明工程塑料，本身具备一定的韧性与结构强度，能够承受常规工况下的振动与冲击，同时半透明材质可一定程度透出内部灯体的光线，减少支架对照明光线的遮挡，提升局部照明的覆盖范围。设计过程中针对原有版本的应力薄弱点做了优化，调整了耳座与主体衔接处的壁厚，在不增加整体重量的前提下提升了结构强度，同时优化了卡槽的卡扣配合公差，避免长期使用后出现卡扣松脱、灯体晃动的问题，腔体内部的加强筋布局也做了调整，沿受力方向布置的加强筋可进一步提升主体的抗形变能力，即使在长期受力的工况下也不会出现明显的形变，保证灯体的安装角度始终保持在设计范围内，不会因为支架形变导致照明角度偏移。
